Модулятор ширины импульсов для полупроводниковых усилителей, работающих в режиме переключения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

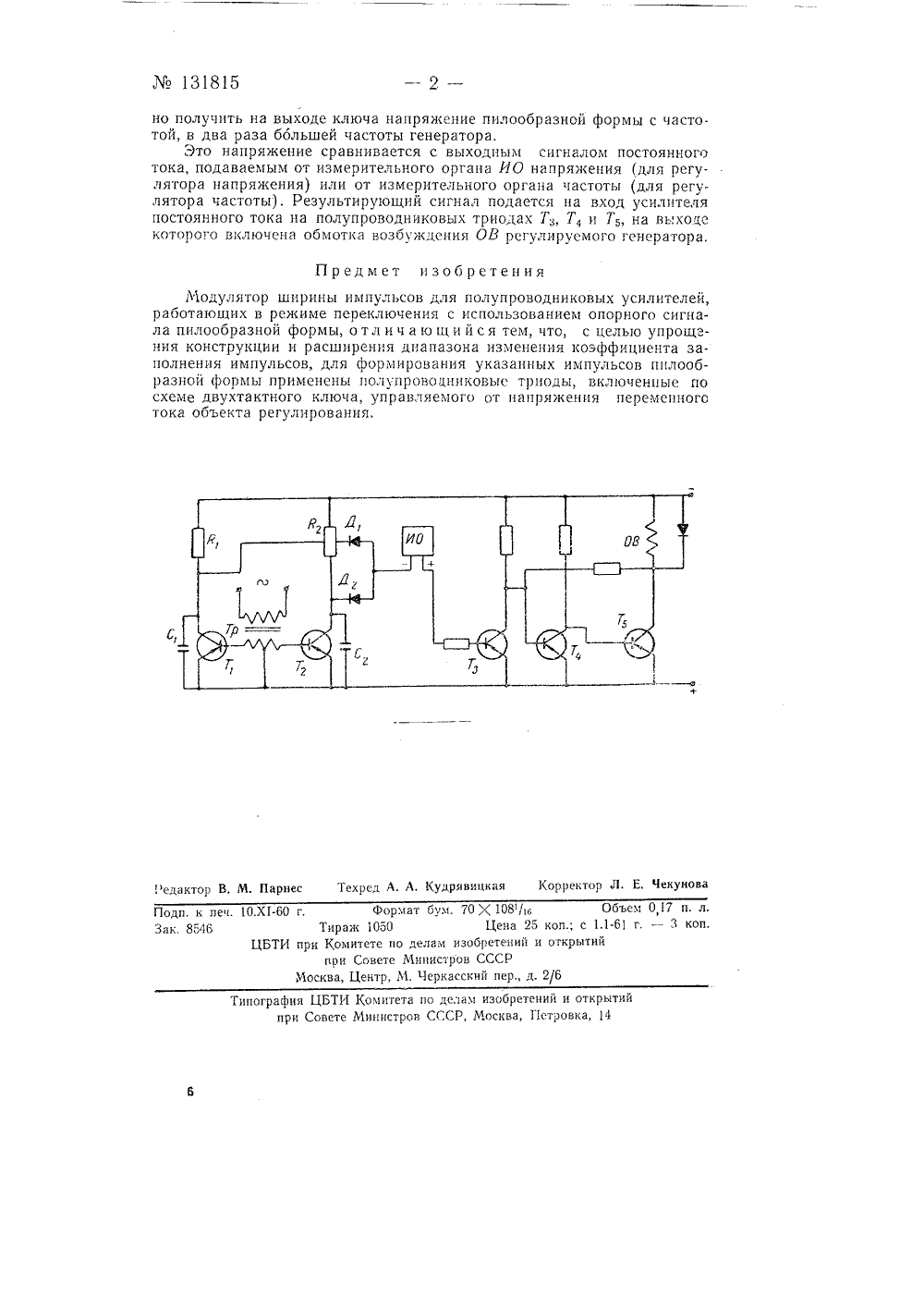

ссс с ПИСАНИЕ ИЗОБРЕТКНИй АВТОРСКОМУ СВИДЕТЕЛЬСТВУ одгисная группа М 9 еденеев и Н. Г. Мощако. С, Моин,Г МОДУЛЯТОР ШИРИНЫ ИМПУЛЬСОВ ДЛЯ ПОЛУПРОВОДНИКОВЫХ УСИЛИТЕЛЕЙ, РАБОТАЮЩИХ В РЕЖИМЕ ПЕРЕКЛЮЧЕНИЯ49381/24 в Комитет по делам изобретенийовете Министров СССР Заявлено 3 января 1960 отирьза Л тии пр етенс нзоб 1 етеннй М 8 за 1960 г нублинонано и Бв Настоящее изобретение относится к модуляторам ширины пмпульов для полупроводниковых усилителей, работающим в режиме переключения с использованием опорного сигнала пилообразной формы,Предлагаемый модулятор отличается от известных тем, что дл формирования импульсов пилообразной формы применены полупроводниковые триоды, включенные по схеме двухтактного ключа, управляемого от напряжения переменного тока объекта регулирования.Такое выполнение модулятора позволяет упростить его конструк цию и расширить диапазон изменения скважности импульсов,На чертеже изображена принципиальная электрическая схема предлагаемого модулятора.Опорный сигнал пилообразной формы преобразуется из синусои дального напряжения регулируемого генератора с помощью двухтактного полупроводникового ключа на полупроводниковых триодах Т, и Т . Эти триоды управляются от трансформатора Тр сигналом переменного тока и находятся поочередно в открытом и закрытом состоянии в течение полупериода этого сигнала. Амплитуда управляющего напряжения должн, быть достаточной для четкого открытия и закрытия триодов. В период закрытого состояния триода Т, (или Т) происходит заряд конденсат.) ра С, (или С) через сопротивление / плн йз), а при открытии триода осуществляется быстрый разряд этого конденсатора через насыщенный эмиттер-коллекторный переход триода. Так как напряжение литания берется значительно большим амплитуды напряжения, необходимого для управления усилителем (0,5 - 1 в), то напряжение на конденсатооах С, и С 2 в процессе их заряда возрастает по линейному закону, Свя. зывая конденсаторы С, и Ся через разделительные диоды Д, и Д мож131815 Предмет изобретения Модулятор ширины импульсов для полупроводниковых усилителей, работающих в режиме переключения с использованием опорного сигнала пилообразной формы, о тл и ч а ю щи й с я тем, что, с целью упрощения конструкции и расширения диапазона изменения коэффициента заполнения импульсов, для формирования указанных импульсов пилообразной формы применены полупроводниковые триоды, включенные по схеме двухтактного ключа, управляемого от напряжения переменного тока объекта регулирования. Кудряницкая Корректор Л. Е. Чек Тех. Парне едакто м О,7 п. л.г. - 3 коп. Ооп.; с 1.1 открытий 108/1 г,ена 26 ат бум 60 г, Фор Тираж 1060 ТИ при Комитете по пои Совете Москва, Центр, ЛПодп, к печ. 1 О.Х 1Зак. 8646ЦБ делам изобретении иМинистров СССР . Черкасский пер д. Комитета по делам изобретений и открытий 1 инистров СССР, Москва, Петровка, 14 Типография ЦБТпри Совет но получить на выходе ключа напряжение пилообразной формы с часто. той, в два раза ббльшей частоты генератора.Это напряжение сравнивается с выходным сигналом постоянного тока, подаваемым от измерительного органа ИО напряжения (для регулятора напряжения) или от измерительного органа частоты (для регулятора частоты). Результирующий сигнал подается на вход усилителя постоянного тока на полупроводниковых триодах Тз, Т 4 и Т на выходе которого включена обмотка возбуждения ОВ регулируемого генератора.
СмотретьЗаявка
649381, 03.01.1960
Веденеев Г. М, Моин В. С, Мощакова Н. Г
МПК / Метки
МПК: H03K 7/08
Метки: импульсов, модулятор, переключения, полупроводниковых, работающих, режиме, усилителей, ширины
Опубликовано: 01.01.1960
