Система автоматического регулирования давления

Номер патента: 467324

Авторы: Богачев, Канунников, Чернов

ZIP архив

Текст

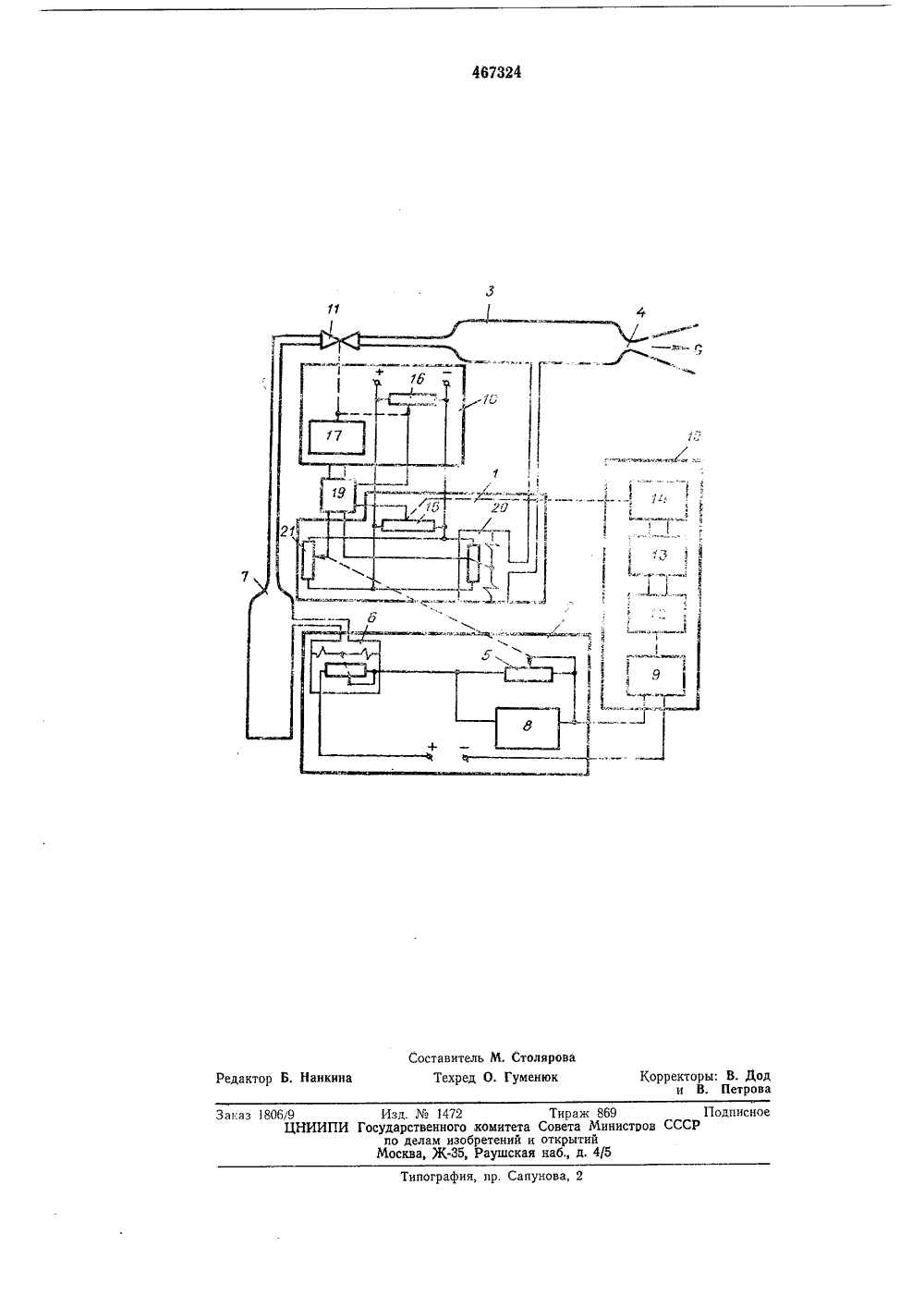

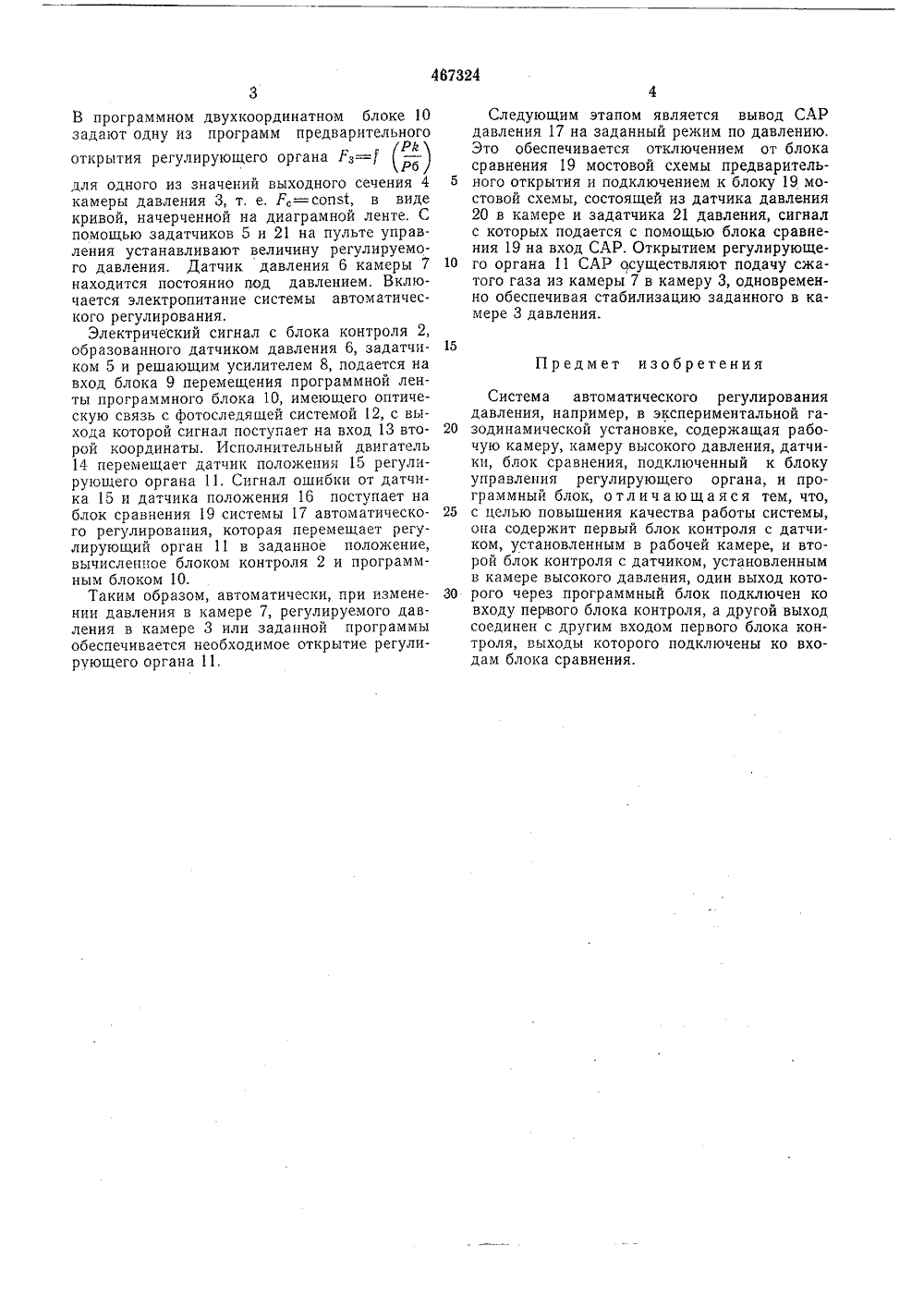

(51) М. Кл. б 05 Ь 11 22) Заявлено 22,03.74 с присоединением заявки Гасударственный комитет(32) Приоритет ета Минист ров СССРделам изобретений(088,8) ликовано 15.04.75. Бюллетень14 открыти та опубликования описания 28.07 2) Авторы изобретени Чернов, Ю, И, Канунников и Н, И. Богач явител 54) СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВДАВЛЕНИЯ адатчики 21 и 5 коны на одной оси,Предлагаемая системаегулирования давлениябразом,В исходном состоянииегулирующий орган (за 3 5 женуктивно располоч ескогодующим автомотает с до начала работы вижка) 11 закрыт Изобретение относится к области автоматического регулирования давления, например, в экспериментальных газодинамических установках.Известны системы автоматического регулирования (САР) давления, содержащие рабочую камеру, камеру высокого давления, датчики, блок сравнения, подключенный к блоку управления регулирующего органа, и программный блок.Предлагаемая система автоматического регулирования давления отличается тем, что она содержит первый блок контроля с датчиком, установленным в рабочей камере, и второй блок контроля с датчиком, установленным в камере высокого давления, один выход которого через программный блок подключен ко входу первого блока контроля, а другой выход соединен с другим входом первого блока контроля, выходы которого подключены ко входам блока сравнения, что позволяет повысить качество работы системы.На чертеже изображена система автоматического регулирования.Система состоит из блоков контроля 1 и 2, рабочей камеры 3 с критическим сечением 4 на выходе. Задатчик 5 величины регулирующего давления в рабочей камере 3 и датчик давления 6 в камере 7 высокого давления, являющейся аккумулятором газа, подключены к усилителю 8 блока контроля 2. Выход блока 2 соединен со входом блока 9 перемещения программной ленты блока 10 задания программы открытия регулирующего органа 11.5 Фотоследящая система 12 считывания заданиясвоим выходом соединена электрически со входом 13 второй координаты; исполнительный двигатель 14 механически соединен с датчиком положения 15. Последний совместно с 10 датчиком положения 16 собран в мостовуюсхему системы предварительного открытия регулирующего органа 11. Датчик положения 16 механически соединен с исполнительным двигателем системы 17 автоматического регули рования блока управления 18, вход которойэлектрически соединен с выходом блока сравнения 19; один из входов последнего соединен с выходом мостовой схемы датчика положения 15, а второй вход - с выходом измери тельного моста САР давления, образованногодатчиком давления 20 в рабочей камере 3 и задатчиком 21 величины давления.3В программном двухкоординатном блоке 10 задают одну из программ предварительного(Роткрытия регулирующего органа Р,= Рб) для одного из значений выходного сечения 4 камеры давления 3, т. е, Р,=сопз 1, в виде кривой, начерченной на диаграмной ленте. С помощью задатчиков 5 и 21 на пульте управления устанавливают величину регулируемого давления. Датчик давления 6 камеры 7 находится постоянно под давлением, Включается электропитание системы автоматического регулирования.Электрический сигнал с блока контроля 2, образованного датчиком давления 6, задатчиком 5 и решающим усилителем 8, подается на вход блока 9 перемещения программной ленты программного блока 10, имеющего оптическую связь с фотоследящей системой 12, с выхода которой сигнал поступает на вход 13 второй координаты, Исполнительный двигатель 14 перемещает датчик положения 15 регулирующего органа 11. Сигнал ошибки от датчика 15 и датчика положения 16 поступает на блок сравнения 19 системы 17 автоматического регулирования, которая перемещает регулирующий орган 11 в заданное положение, вычисленное блоком контроля 2 и программным блоком 10.Таким образом, автоматически, при изменении давления в камере 7, регулируемого давления в камере 3 или заданной программы обеспечивается необходимое открытие регулирующего органа 11. 4673244Следующим этапом является вывод САРдавления 17 на заданный режим по давлению, Это обеспечивается отключением от блока сравнения 19 мостовой схемы предварительного открытия и подключением к блоку 19 мостовой схемы, состоящей из датчика давления 20 в камере и задатчика 21 давления, сигнал с которых подается с помощью блока сравнения 19 на вход САР. Открытием регулирующе го органа 11 САР осуществляют подачу сжатого газа из камеры 7 в камеру 3, одновременно обеспечивая стабилизацию заданного в камере 3 давления.15Предмет изобретенияСистема автоматического регулированиядавления, например, в экспериментальной га зодинамической установке, содержащая рабочую камеру, камеру высокого давления, датчики, блок сравнения, подключенный к блоку управления регулирующего органа, и программный блок, отличающаяся тем, что, 25 с целью повышения качества работы системы,она содержит первый блок контроля с датчиком, установленным в раоочей камере, и второй блок контроля с датчиком, установленным в камере высокого давления, один выход кото- ЗО рого через программный блок подключен ковходу первого блока контроля, а другой выход соединен с другим входом первого блока контроля, выходы которого подключены ко входам блока сравнения.Заказ 18069ЦНИИП Подпиов СССР пография, пр. Сапунова, 2 Изд,1472Государственного комитета по делам изобретений и Москва, Ж, Раушская Тираж 869Совета Миниоткрытийнаб., д. 4/5 19

Смотреть

Заявка

2007805, 22.03.1974

ПРЕДПРИЯТИЕ ПЯ М-5539

ЧЕРНОВ ЕВГЕНИЙ ЯКОВЛЕВИЧ, КАНУННИКОВ ЮРИЙ ИВАНОВИЧ, БОГАЧЕВ НИКОЛАЙ ИВАНОВИЧ

МПК / Метки

МПК: G05B 11/32

Метки: давления

Опубликовано: 15.04.1975
