Счетчик типа “регистр-сумматор”

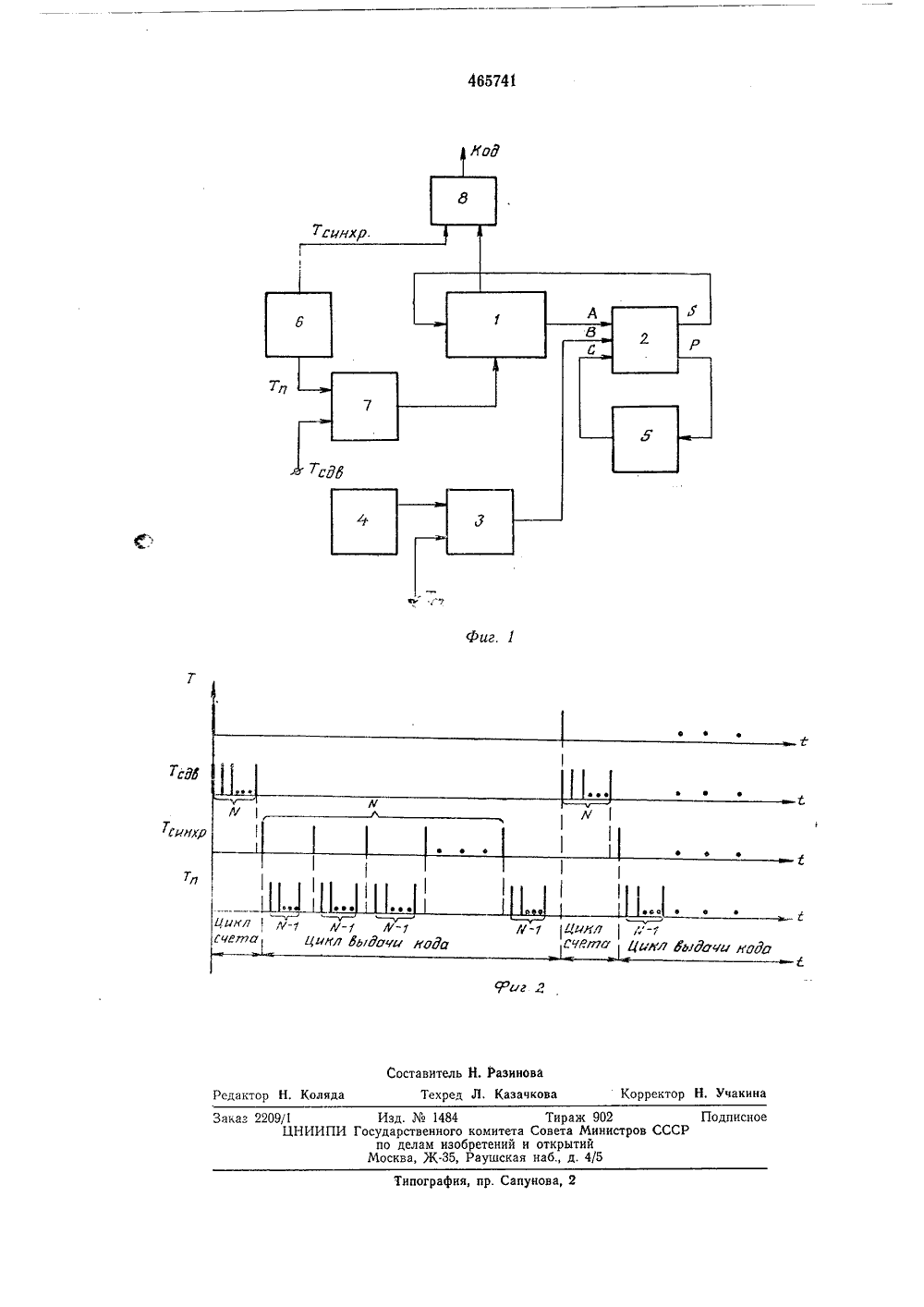

пц 46574 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советских Социалистических Республикисоединением заяв асудзрственный комите оввта Министров СССР(71) Заявител 4) СЧЕТЧИК ТИПА Р ГИ СТР-СУММАТО нен с шинои тактовых импульсов сдвига, а выход схемы ИЛИ соединен с тактовым входом регистра сдвига.На фиг. 1 изображена блок-схема предла.гаемого счетчика; на фиг. 2 - эпюры напряжении в соответствующих точках, поясняющие работу счетчика,Счетчик состоит из регистра 1 сдвига, выход которого подключается к одному из входов А комбинационного сумматора 2, а к другому входу В через двухвходовую схему И 3, на второй вход которой поступают счетные импульсы Т, подключается датчик 4 единичных импульсов. К третьему входу С сумматора 2 подключен выход линии задержки 5, на вход которой подается сигнал переноса Р из младших разрядов кода в старшие. Выход сумма 5 сумматора 2 подключается ко входу сдвигающего регистра 1. Выход Т, генератора 6 пачек импульсов и шина тактовых импульсов сдвига Т,л, объединяются на схеме ИЛИ 7, выход которой подключен к тактовому входу регистра сдвига. Выход старшего разряда регистра сдвига подключен к схеме И 8, на второй вход которой подаются импульсы синхронизации Тсинхр, формируемые на соответствующем выходе генератора 6. Выход схемы И 8 является точкой съема последовательного кода состояния счетчика старшими разрядами вперед. 5 О(61) Зависимое от авт, св публиковано 30,03.75. Бюл Дата опубликования описа Изобретение относится к области автоматики и вычислительной техники, в частности, может быть использовано при построении пере- счетных схем, кодирующих и декодирующих устройств.Известен счетчик типа регистр-сумматор, содержащий регистр сдвига, выход младшего разряда которого подключен к одному входу комбинационного сумматора, выход сумма которого соединен с входом старшего разряда регистра сдвига, датчик единичных импульсов, выход которого подключен к одному входу схемы И, другой вход которой соединен с шиной импульсов счета, а выход схемы И подключен ко второму входу комбинационного сумматора, выход перенос которого через линию задержки соединен с третьим .входом комбинационного сумматора, и шину тактовых импульсов сдвига.Цель изобретения - расширение функциональных возможностей счетчика.Для этого в нем дополнительно установлены генератор пачек импульсов и схемы И и ИЛИ, причем выход старшего разряда регистра сдвига подключен к одному из входов дополнительной схемы И, другой вход которой соединен с синхронизирующим выходом генератора пачек импульсов, тактирующий выход которого подключен к одному входу схемы ИЛИ, другой вход которой соеди(51) М. Кл. Н 031 с 25/00Устройство работает следующим образом.После окончания цикла счета (поданы У импульсов по шине Т,д,) начинается цикл выдачи последовательного кода состояния счетчика старшими разрядами вперед. Перед началом цикла выдачи кода содержимое сдвигового регистра 1 соответствует коду состояния счетчика, т. е. старший разряд кода состояния находится в старшем разряде регистра сдвига и т, д. до младшего разряда, При поступлении импульса синхронизации Теин,р на выходе схемы И 8 формируется стробированный сигнал, соответствующий содержимому старшего разряда регистра сдвига 1 (1 или 0), После прохождения Т,н,р генератор 6 выдает на соответствующем выходе Тд У - 1 импульсов сдвига, которые, проходя через схему ИЛИ на тактовый вход регистра, вызывают сдвиг содержимого регистра на У - 1 разрядов вправо. Поскольку в данном цикле импульсы Т не поступают, сигналы переноса на выходе Р сумматора 2 не образуются, и, таким образом, в данном цикле сумматор 2 выполняет функции цепи прямой обратной связи. После завершения сдвига содержимого регистра 1 на У - 1 разрядов вправо в старшем разряде регистра сдвига оказывается записанным следующий за старшим разряд кода состояния счетчика, значение которого в виде стробированного сигнала снимается с выхода схемы И 8 при поступлении следующего импульса Т,н,р. Таким образом, последовательное чередование импульсов синхронизации Т,р и пачек сдвиговых импульсов (по У - 1 импульсов в каждой пачке), выдаваемых генератором 6 обеспечивает выдачу последовательного кода состояния счетчика старшими разрядами вперед. После подачи импульсов синхронизации Т,р в старшем разряде регистра сдвига будет находиться младший разряд кода, а после прохождения вслед за последним импульсом синхронизации У - 1 импульсов сдвига (пачка) содержимое сдвигового регистра 1 будет соответствовать коду состояния счетчика, т. е.5 старший разряд кода состояния будет находиться в старшем разряде регистра и т. д. до младших разрядов.Таким образом счетчик возвратится в положение, соответствующее концу цикла счета, и 10 схема будет готова к принятию очередногоимпульса счета Т. Предмет изобретения15 Счетчик типа регистр-сумматор, содержащий регистр сдвига, выход младшего разряда которого подключен к одному входу комбинационного сумматора, выход сумма которого соединен со входом старшего разряда ре гистра сдвига, датчик единичных импульсов,выход которого подключен к одному входу схемы И, другой вход которой соединен с шиной импульсов счета, а выход схемы И подключен ко второму входу комбинационно го сумматора, выход перенос которого через линию задержки соединен с третьим входом комбинационного сумматора, и шину тактовых импульсов сдвига, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональ- ЗО ных возможностей счетчика, в нем дополнительно установлены генератор пачек импульсов и схемы И и ИЛИ, причем выход старшего разряда регистра сдвига подключен к одному из входов дополнительной схемы 35 И, другой вход которой соединен с синхронизирующим выходом генератора пачек им.пульсов, тактирующий выход которого подключен к одному входу схемы ИЛИ, другой вход которой соединен с шиной тактовых им пульсов сдвига, а выход схемы ИЛИ соединен с тактовым входом регистра сдвига,465741 Фиг,7 еиилр Ю 1 Фу"-р счйто Цию Ьа д счеюа гы йдачи ыд оставитель Н. Разинова Техред Л. Казачков Корректор Н, Учаки оляда дакт ПодписиСР аказ ипография, пр. Сапун 9/1 Изд.1484 Тираж 902ЦНИИПИ Государственного комитета Совета Министровпо делам изобретений и открытийМосква, Ж, Раушская наб., д. 4/5
