Устройство для определения класса неисправностей в релейных структурах

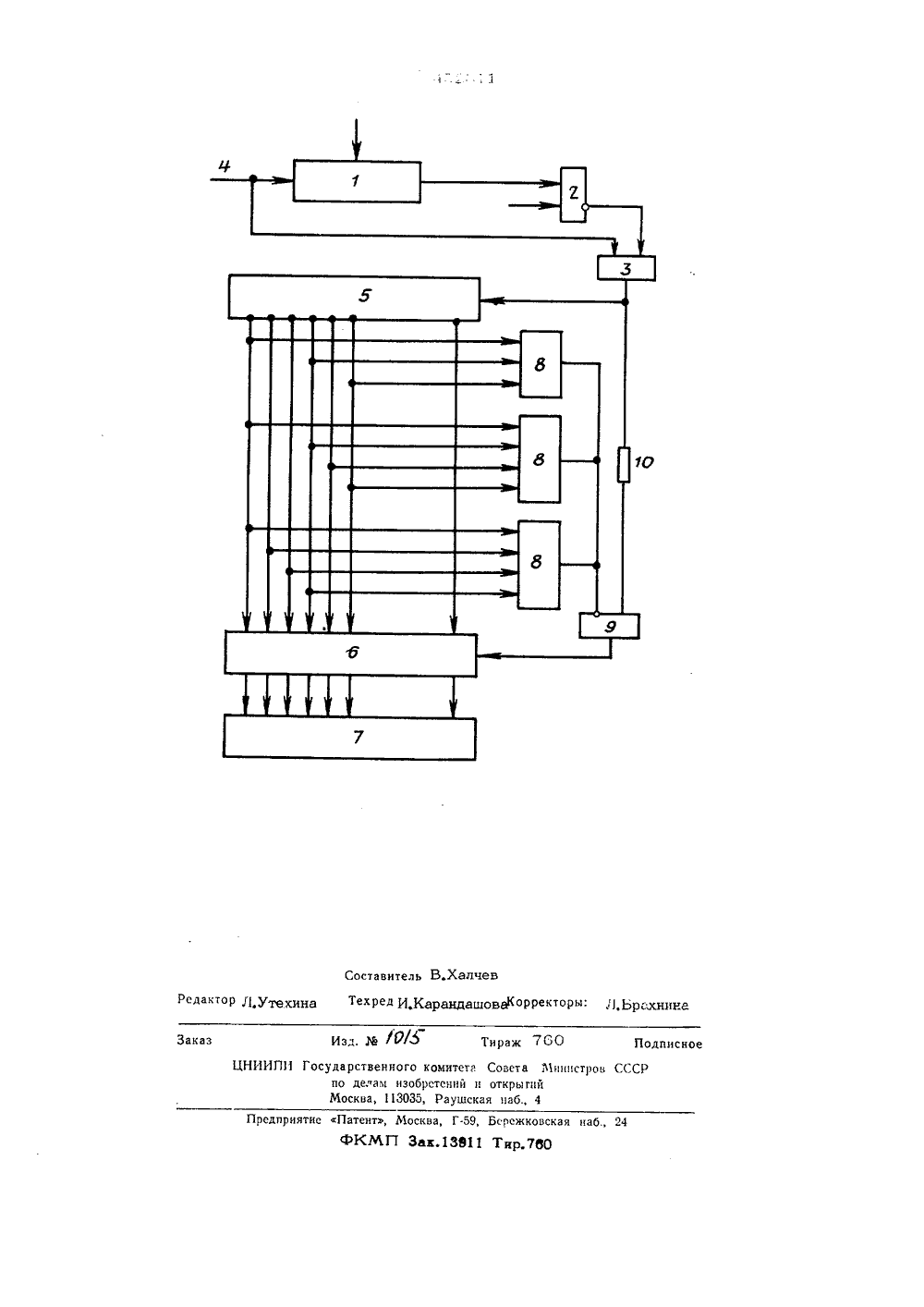

(51) М, Кл, (; 05 ь 23/02 с присоединением заявки Государственный комитет Совета Нинистроа СССР по делам изобретений и открытий(32) ПриоритетОпубликовано 05 12 74 Бюллетень45 Дата опубликования описания 21.05,75(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КЛАССА НЕИСПРАВНОСТЕЙ В РЕЛЕЙНЫХ СТРУКТУРАХИзобретение относится к автоматике ивычислительной технике и может быть использовано в системах контроля.Известно устройство, позволяющее из полного множества сочетаний из Вэлементов выделить любое подмножество сочетаний, образованное из одного, двух, трех и т. д, элементов в сочетании, Известное устройство содержит генератор сочетаний и регистратор.Однако это устройство не позволяетвыделять в подмножестве сочетаний каждое сочетание которое образовано двумя элементами изб, сочетания, которые описывают неисправности типа короткого замыкания элементарных цепей в репейных структурах. Такие множества неисправностей используются для построения наборов структурных тестов контроля.Предложенное устройство отличается от известного тем, что оно дополнительно содержит двоичный счетчик, триггер, элемент "Иф, пороговые элементы, элементзадержки, элемент фЗапретф и ключ, Входгенератора сочетаний соединен со входом двоичного счетчика через элемент "И", второй вход которого соединен с выходом двоичного счетчика через триггер, а выходыгенератора сочетаний, соединенные черезключ с регистратором. соединены через пороговые элементы с первым входом элемента "Запрет", второй вход которого через элемент задержки соединен с выходомэлемента фИ", в выход - с управляющимвходом ключа.Это позволяет устройству генерироватьсочетания, соответствующие паре точекрелейно-контактной структуры. При этомкаждая из этих точек принадлежит различнойэлементарной цепочке структуры.Блок-схема устройства представлена начертеже.Двоичный счетчик 1 совместно с триггером 2 и логическим элементом "И" 3осуществляют отсчет заданного числа импульсов, поступающих нв вход 4.Генератор сочетаний 5 формирует кодовые сигналы, соответствующие всевоз -можным сочетаниям из п элементов по об два, причем й соответствует общему числу3точек (соединений между контактами)задаваемых на релейной структуре,Ключ 6 управляет входом регистратора 7.Пороговые элементы 8 настраиваютсяна срабатывание при возбуждении двух любых входов,Число пороговых элементов соответствует числу элементарных цепей в контролируемой структуре. Число входов в каждомпороговом элементе 8 определяется числом точек на элементарной цепочке исходной структуры.Элемент "Запрет" 9 формирует "единичный" сигнал на выходе при "нулевом" и"единичном сигналах соответственно на его первом и втором входах.Элемент задержки 10 осуществляет задержку сигнала на время переходного процесса в генераторе сочетаний 5 и пороговых элементах 8.Перед началом работы счетчик 1 устанавливается в исходное состояние, затем в2 него вводится дополнение до числаСПи выдается команда "исходное, по которой триггер 2 переводится в "нулевое" состояние.По команде "Пуск" начинают поступать импульсы на входы счетчика 1 и элемента "И" 3, Импульсы заполняют счетчик 1 и одновременно поступают на входы генератора 5 и элемента "Запрет" 9 через открытый элемент "И" 3, По каждому импульсу, поступающему на вход генератора 5 на его И выходах формируется .кбдовый сигнал, соответствующий одному из сочетаний2С, причем паре возбужденных выходовсоответствует очередное генерируемое сочетание.Если на двух входах одного или нескольких пороговых элементов 8 появляются"единичные" сигналы, что соответствует короткому замыканию двух точек одной элементарной цепочки структуры, то на выходе соответствующих пороговых элементов формируетсяединичный сигнал, который 4поступает на первый вход элемента Запрет" 9 на втором входе которого тякж: есть "единичный" сигнал, На выходе элемента 9 в этом случае формируетсянуле вой сигнал, и ключ 6 не открывается.Если на входывсех пороговыхэлементов8 поступает не больше одного сигнала, что соответствует короткому замыканию двух точек из разных элементарных цепочек, на 10 первом входе элемента 9 будет "нулевойсигнал и, следовательно, на его выходе формируется "единичный" сигнал. Единичный сигнал открывает ключ 6, и кодовый сигнал фиксируется регистратором 7.15 При отсчете числа импульсов, равногочислу сочетаний С на выходе счетчика 12формируется импульс переполнения, который переводит триггер 2 в "единичное" состояние. При этом элемент "И" 3 закрывается, устройство прекращает работу, а на регистраторе 7 зафиксируется множество кодовых сигналов, соответствующих множеству неисправностей между двумя точка ми различных элементарных цепочек релейной структуры,Предмет изобретения З 0 Устройство для определения класса неисПравностей в релейных структурах, содержащее генератор сочетаний и регистратор, от 1 и ч а ю ще е с я тем, что, с целью расшире -иия функциональных возможностей, оно со держит двоичный счетчик, триггер, элементы "И", задержки и "Запрет, пороговые элементы и ключ; причем вход генератора "очетаний соединен со входом двоичного "четчика через элемент И, другой вход 40 которого соединен с выходом двоичногосчетчика через триггер, а выходы генератора сочетаний, соединенные через ключ с регистратором, соединены через пороговые элементы с первым входом элемента За прет, второй вход которого через элементзадержки соединен с выходом элемента "И, а выход - с управляющим входом ключа.Заказ Изд. М УР/ХТираж 760ПодписноеЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий Москва, 113035, Раушская наб., 4Предприятие Патент Москва, Г.59, Бережковская наб., 24 ФКМП Зак.13611 Тир.760
