Устройство для параллельной фильтрации частотно модулированных радиоимпульсов

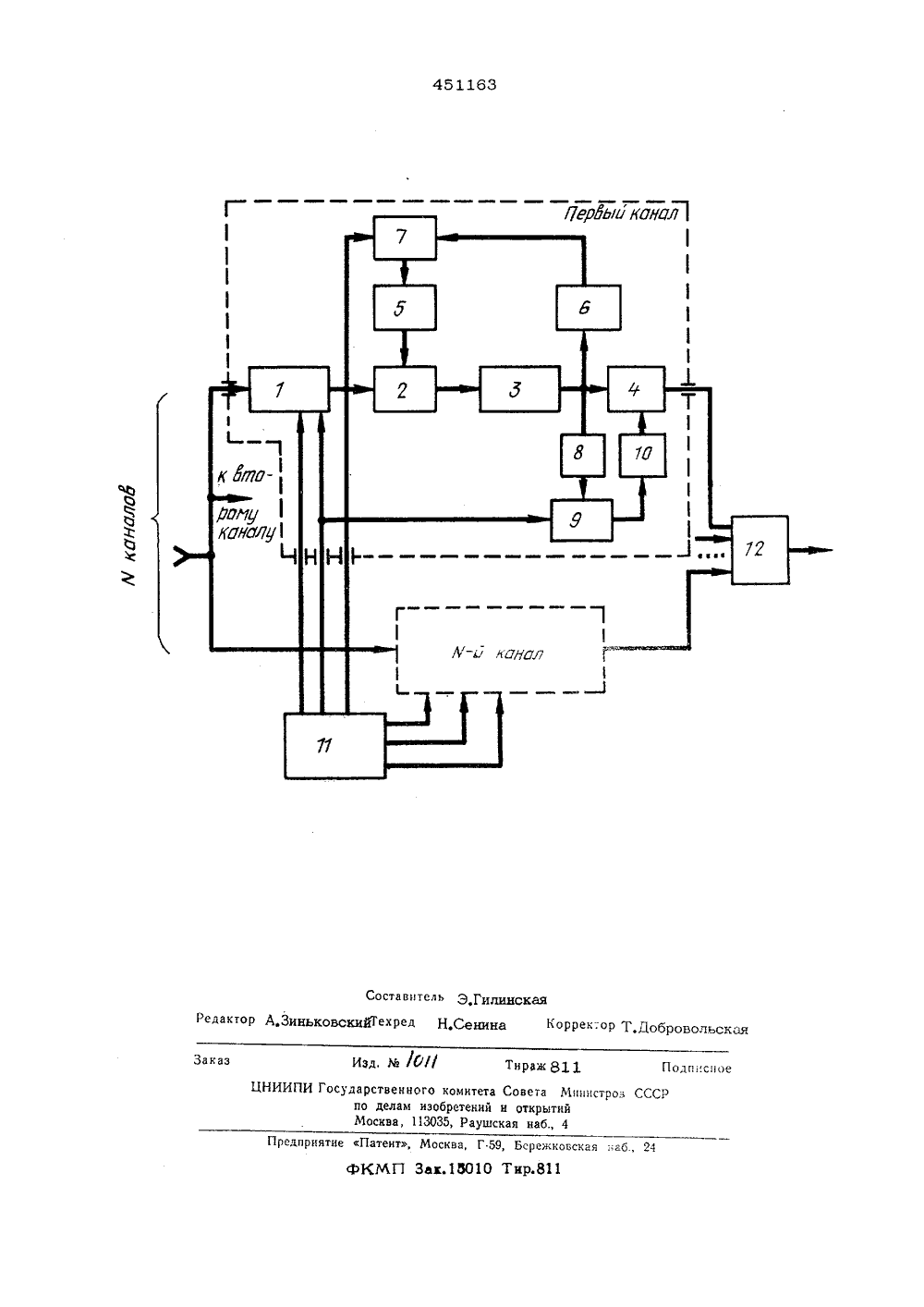

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 05. 10.72(21) 1833787/26 л, Н 030 3/О- Н 04 "/10 ис нением заявкиосударственныи комитетСовета Министров СССРпо делам ивооретенийи открытий) Приорите 53) УДК 621.37 .2(088,8) Опубликовано 25.11.74 Дата опубликования оп юллетень М ия 05.05,75(7 итель 4) УСТРОИСТВО ДЛЯ ПАРАЛЛЕЛЬНОЙ ФИЛЬТРА СТОТНО-МОДУЛИРОВАННЫХ РАДИОИМПУЛЬСОВ к радиотехнике я параллельной ьсов, содержа бшим входом. тоситс йст й цльтрацц цоимпуль ки с общ в ержцт ьтр 2 а сов Изобретение ото яИзвестно устройство длфильтрации ЧМ-радиоимпул шее,И каналов обработки с оОднако известное устройство имеет недостаточную помехоустойчивость.Белью изобретенця является повышение помехоустойчивости устройства.Для этого в каждом канале устройства к выходу дцсперсионной ликии задержки подключены последовательно соединеннье детектор огибаюшей и фазовый дискримичатор, выход которого соединен с управляюшцм входом канального гетеродина при этом дополнительные входы полосового фильтра и вторые входы фазового дискриминатора и третьего смесителя подключены к генератору контрольных сигналов, .общему для всех каналов.На чертеже приведена блок-схема устУстроиство для параллельно частотно-модулированных рад содержит Л 7 каналов обработ входом, причем каждый канал следовательно включешгые по 1, первый смеситель 2, дисперсионную линию задержки 3, второй смеситель 4. Кроме того,в каждом канале имеется канальный гетеродин 5, детектор огибаюшей 6, фазовый дискриминатор 7, фильтр 8, третий смесцтель 9, фильтр гетеродцнного напряжения 10; устройство содержит также генератор контрольных сигналов 11 и сумматор 12.Второй вход первого смесителя 2 соединен с канальным гетеродцном 5, Второй вход второго смесителя 4 соединен с выходом линии задержки 3. К выходу лцццц задержки 3 также присоединен детектор о, последовательно с которым соединены длскрпминатор 7 ц канальный гетеродин 5,Устройство работает следуюшцм обра;юм Входной сигнал делится полосовымц фильтрами 1 на ряд (по числу каналов) более узкополосных ЧМ-сигналов, которые в дальнейшем будем называть "элементарнымц. Спектр каждого элементарного ЧМ- сигнала переносится при помаши смесителя 2 гетеродина 5 в полосу пропусканця дисперсцонной линии задержки 3, где проУстройство для параллельной фильтрациичастотно-модулированных радиоимпульсов,содержащееканалов обработки с общимвходом и выходами, нагруженными на сумматор, каждый канал которого содержитпоследовательно включенные полосовойфильтр, первый смеситель, второй вход которого соединен с калвльным гетеродином, дисперсионную линию задержки и второй смеситець,второй вход которого соединен с выходомлинии задержки через третий смеситель ифильтр гетеродинного напряжения, о т л ич а ющ е е с я тем, что, с целью повншения помехоустойчивости в каждом каналек выходу дисперсионной линии задержкиподключены последовательно соединенныедетектор огибающей и фазовый дискриминатор, выход которого соединен с управляющим входом канального гетеродина, приэтом дополнительные входы полосовогофильтра и вторые входы фазового дискри- минатора и третьего смесителя подключенык генератору контрольных сигналов, общемудля всех каналов,3исходит сжатие ЧМ-сигнвлов во времени.Сжатые элементарные радиоимпульсы преобразуются на исходные частоты во втором смесителе 4 при помощи гетеродинного напряжения, вырабатываемого схемойстабилизации фвзьг( узкополосный фильтр 8,третий смеситель 9 и фильтр 10)Преобразованные элементарные рвдиоимпульсыподаются нв сумматор 12. Когерентное суммирование сжатых элементарных импульсов 10происходит в том случае, если они синфазныи совпадают во времени,Для стабилизации времени задержки кащла на его вход с генератора контрольныхсигналов 11 подаются два непрерывных гармонических колебания, частоты которых 5,находятся в полосе пропускания канала.Приращение фазы разностной частотыК, - Упропорционально групповой задержке кайала. 20Колебания рвзностной частоты выделяются детектором огибающей 6, включеннымна выходе дисперсионной линии задержки 3,и подаются нв фазовый дискриминатор 7.На другой Вход фазового дискриминатора 7 2подается опорное напряжение с генератораконтрольных сигналов 11. Это напряжениеимеет частотуда его фаза совпадает с фазойразностной частоты на входеканала. фазовый дискриминатор 7 выраба- З 0тывает напряжение сигнала ошибки, пропорциональное разности фаз напряжений разностной частрты на входе и выходе канала,которое используется для соответствующейподстройки частоты гетеродииа 5. Измене 35ние частоты гетеродина 5 на Д вызывает временное смещение сжатого импульсана В Г=- б Я, где у- - крутизна46дисперсионной характеристики дисперсионной линии задержки 3. Это свойство используется для компенсации нестабильностивремени задержки канала. Автоматическое фазирование канальных. элементарных импульсов с целью обеспечения их когерентного суммирования осуществляется при втором преобразовании. Для этого на второй смеситель 4 подается гетеродинное напряжение, частота которого равна частоте . гетеродина 5, а фаза отличается на величину равную набегу фазы контрольного сигнала(или Д) в канале, Такое гетеродинное напряжение вырабатывается схемой стабилизации фвзо Я вой характеристики канала следующим образом,Напряжение контрольного сигнала,С1(внвлогичным образом можно использоватьконтрольный сигнал У 2, ) нв промежуточной частоте Р=Югствыделяется узкополосным фильтром 8 и подается на смеситетель 9. На другой вход смесителя 9 подается контрольный сигнал частотыс генратора контрольных сигналов 11.С выхода смесителя 9 через фильтр 10снимается напряжение частоты(ф - фхат- )+которое используется в качестве гетеродинного при втором преобразовании. фвзв этого напряжения отличается отфазы напряжения гетеродина 5 на величинунабега фазы сигнала в линии задержки 3,В результате этого нв выходе смесителя 4фазы контрольного и полезного сигналовсовпадают с фазами контрольного и полезного сигналов на входе, Этим й обеспечивается фазирование каналов,Напряжения контрольных сигналов навходы каналов подаются такой величины,чтобы на выходе каналов они были бызначительно ниже уровня собственных шумов устройства. Если это условие по кким-либо причинам выполнить не представляется возможным, то контрольные сигналыперед подачей на сумматор 12 можно подавить известными способами, иацримеррежекторными фильтрвми. Предмет изобретения/ Тир И ка Подписное ЦНИИП Патент, Москва, Г.59, Бсрежковскав аб., 2 едпр МП Заи.16010 Тир.81 дарственного комитета С по делам изобретений и Москва, 113035, Раушска та Министров ССС рытийаб., 4
