Регулятор уровня в конденсаторе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 445032
Авторы: Городущенко, Ионин, Кипарский, Слезкин
Текст

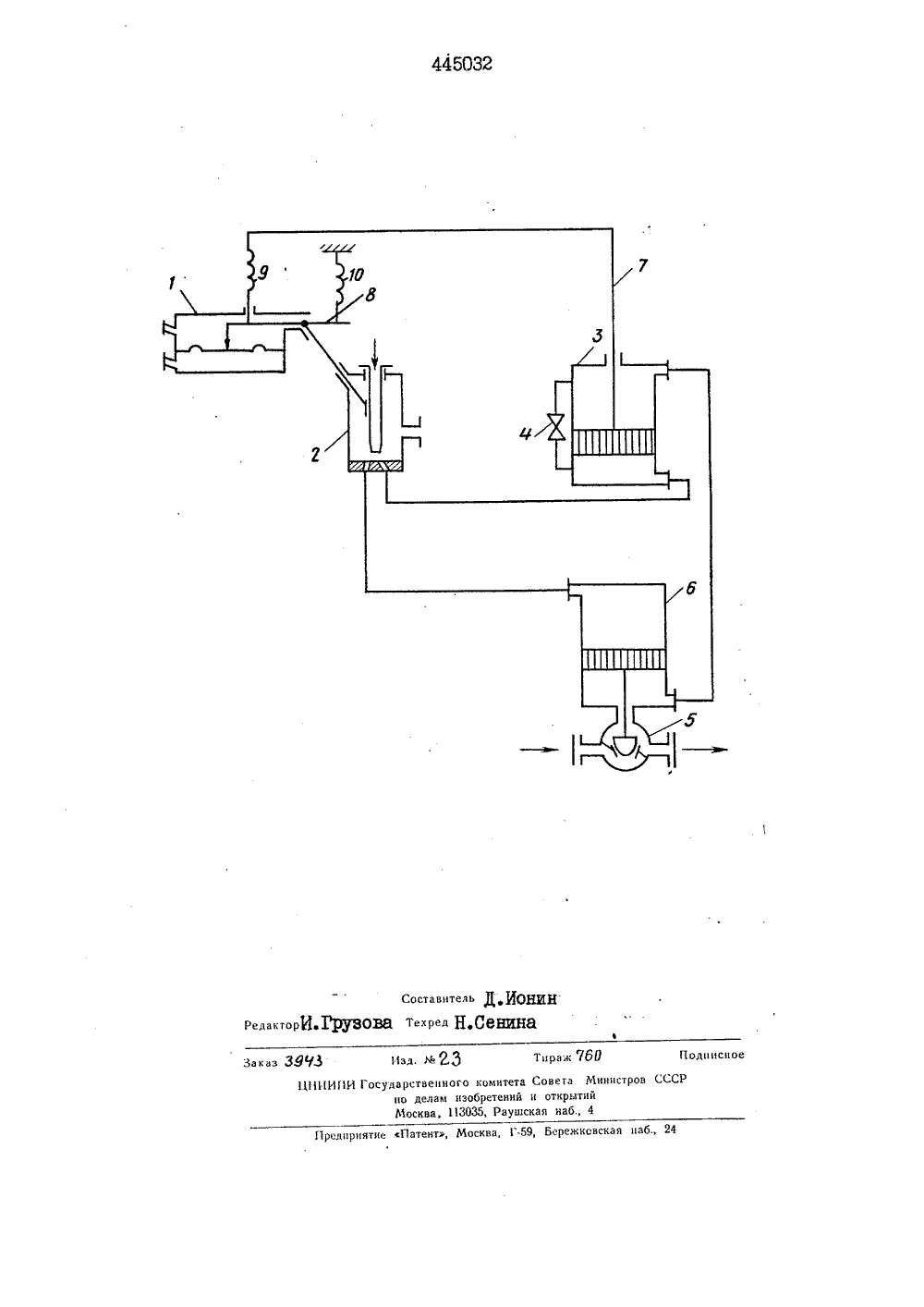

(51) М,1(л. 6 053,8,/О соединением зая осударственныи комитетСовета Министров СССРоо делам изобретенийн открытий(53) УЙ иоЗО,О 9.74 Бюллетень Ю Опублико ликования описания 15. 12.74) Дата Л.Е. Слезки Д.Р. Иони 1) Заявит ОНДЕНСАТОР 4) РЕГПЯТОР УРО Изобретение касается автоматизации пароэнергетических установок,прежде всего судовых.Известны регуляторы уровня вконденсаторах, содержащие мембранный датчик уровня, усилительное ре.ле, сервомотор регулирующего органа и элемент отрицательной обратнойсвязи,Такие регуляторы имеют весьмасложную конструкцию и, кроме того,не обеспечивают достаточной устойчивости процесса регулирования.Цель изобретения - улучшитьдинамические характеристики регуля-,5тора и повысить надежность его работы.Для этого элемент обратной связи выполнен в виде сервомотора сдвумя полостями разделенными порш 20нем со штоком, й пружины. Первая из 20этих полостей соединена с первымвыходом усилительного реле, втораяс первой полостью сервомотора регу.лирующего органа, а вторая .полость 5сервомотора регулирующего органа -(72) Авторы изобретения В.Н.ГОрОдущЕ с вторым выходом усилительного реле, Пружина связана со штоком сервомотора элемента обратной связи и с рычагом датчика уровня.На чертеже представлена принципиальная схема регулятора.Регулятор уровня представляет собой устройство, состоящее из мембранного датчики. 1 уровня, усилитель ного реле 2 с двумя выходами, сервомотора 3 с двумя полостями; запорного клапана 4 и регулирующего органа 5 с сервомотором б,располагающегося на конденсатном трубопроводе за теплообменными аппаратами." Мембран ный датчик 1 уровня, усилйтельное реле 2 и сервомотор 3 выполнены в виде отдельной конструкции, в кото рой шток 7 сервомотора соединяется с рычагом 8 .сбивателя пружиной 8 обратной связи. Для настройки регулятора используется установочная пружина 10.При повышении уровня в конденсаторе мембранный датчик уровня воздействует на усилительное реле445032 3таким ооразом, что давление в ниж. ней полости сервомотора 3 растет, поршень сервомотора начинает пере мещаться вверх, вытесняя рабочую жидкость в нижйюю полость сервомотора Б регулирующего органа 5 и сжи мая пружины обратной связи.При этом поршень сервомотора б,благодаря несжимаемости рабочей жйдкости,начинает перемещаться вверх,увелйчивая проходное сечение регулирующего органа, и уровень в конденсаторе снижается.Для компенсации утечек из верхней полости сервомотора 3 и 15 нижней полости сервомотора 6 манже ту поршня сервомотора 3 целесообраз. но выполнять с прорезью.П р е д м е тизобретения20Регулятор уровня в конденса 4торе, содержащий мембранный датчикуровйя, связанный через рычаг сусилительным реле с двумя выходами,сервомотор регулирующего органас двумя полостями и элемент отрицательнпй обратной связи, отличающийся там, что, с целью улу прениядинамическйх характеристик регулятора и повышения надежности егоработы, элемент обратной связи выполнен в виде сервомотора с двумяполостями, разделенными поршнемсо штоком, первая из которых соединена с первым выходом усилительного реле,а вторая - с первой полостью сервомотора регулирующего органа,вторая полость которого соединена с вторым выходом усилительногореле, и пружины, соединенной соштоком, сервомотора элемента обратной связи и с рычагом датчика уровня,445032 Составитель Д ЦОЩ 1 Н.РедакторИУЯЭОВВ Те" ред Н СВНИНЯ Тираж 7 бО Изд. М 2.3 Подписное Заказ ЗЮЧЗ Предприятие Патент, Москва, Г.59, Бережковская наб., 24 Ц 11 ИИ 1 И Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 113035, Раушская иаб., 4
СмотретьЗаявка
1704084, 11.10.1971
ПРЕДПРИЯТИЕ ПЯ А-3500
ГОРОДУЩЕНКО ВЯЧЕСЛАВ НИКОЛАЕВИЧ, ИОНИН ДАВИД РАФАИЛОВИЧ, КИПАРСКИЙ ВЛАДИМИР ГЕОРГИЕВИЧ, СЛЕЗКИН ЛЮЦИЙ ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: G05D 9/02
Метки: конденсаторе, регулятор, уровня
Опубликовано: 30.09.1974
