Способ нарезания круговых симметричных зубьев

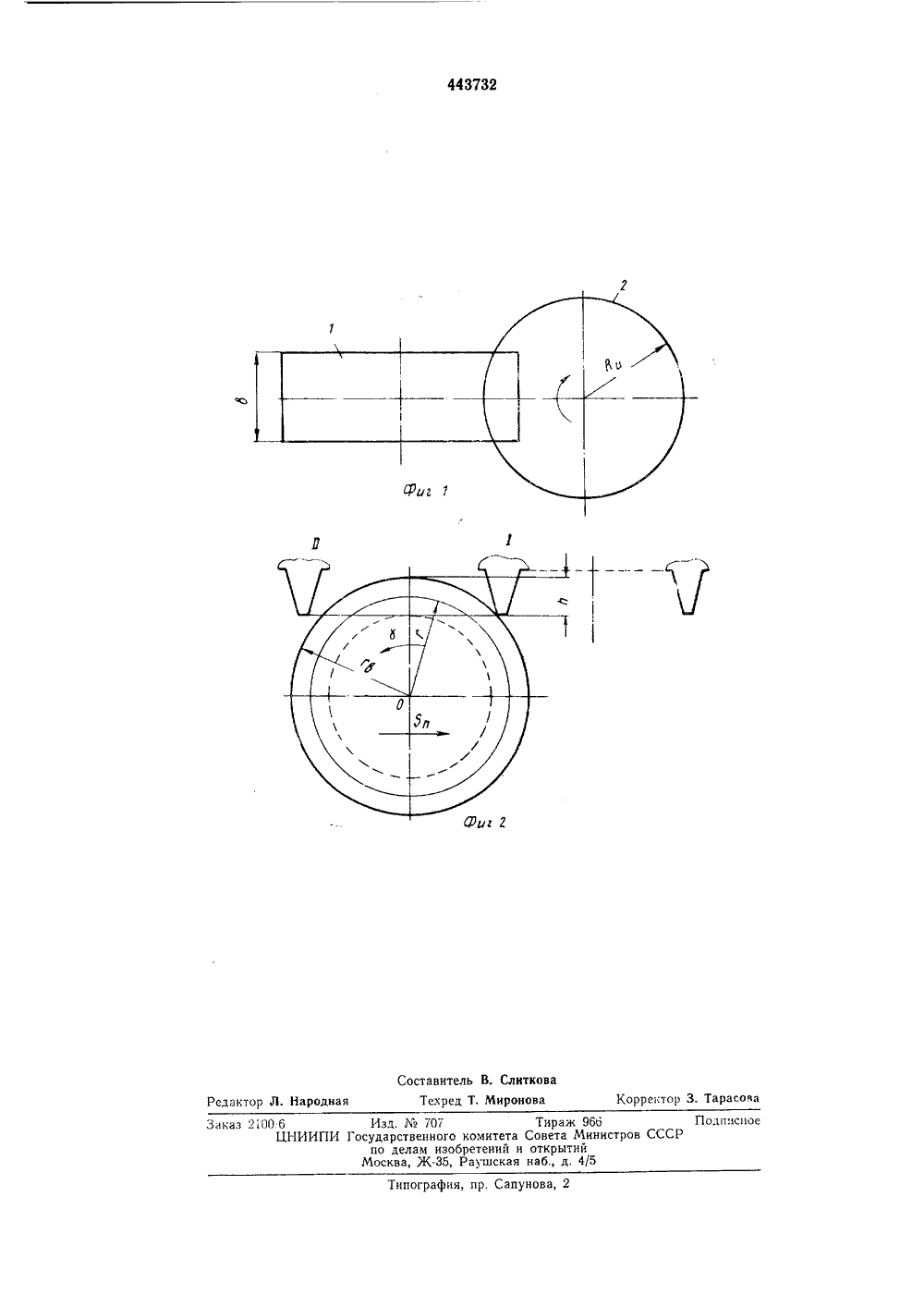

пц 443732 Союз Советских Социалистических Республик(22) Заявлено 27.07.70 (21) 1462954/25-8 51) М. Кл. В 231 910 ением заявкис присое Государственный комитет Совета Министров СССР ло делам изобретенийи открытий(088.8) та опуоликованпя описания 29.07.7 72) Автор изобретения. Л. Мал 1) Заявител 54) СПОСОБ НАРЕЗАНИЯ КРУГОВЪХ СИММЕТРИЧНЫХ ЗУБЬЕВ2 металлообработке,убчатых колес.ания крестовых симндрических зубчаобкатки заготовкиой головкой с торИзобретение относится к в частности к обработке з.Известны способы нарез метричных зубьев на цили тых колесах посредством вращающейся многорезцов цовыми зубьями.Однако известные способы требуют сложного устройства и инструмента для нарезания колеса.Цель изобретения - повысить производительность труда.Для этого вращение головки, зубья которой выполняют с прямыми гранями, производят в плоскости, касательной к образующей заготовки, обкатку которой при прямом ходе осуществляют до выхода из нее резцов. Затем заготовку поворачивают на угловой шаг и процесс обкатки осуществляют в обратном направлении,На фиг. 1 изображена схема нарезания по предлагаемому способу; на фиг. 2 - траектория зуборежущего инструмента в момент входа и выхода из станочного зацепления с заготовкой.Нарезание круговых симметричных зубьев на заготовке 1 осуществляется зуборезной головкой 2, в которой установлены резцы с прямыми гранями. Ось зуборезной головки перпендикулярна к оси нарезаемой заготовки и лежит в плоскости ее симметрии.Показан зуб режущего инструмента в момент входа его в станочное зацепление 1 и 5 выхода его из станочного зацепления 11,Заготовке 1 сообщают сложное плоское движение обкатки, состоящее из вращательного и поступательного движений. При этом ось заготовки остается параллельной самой себе.10 Зуборезной головке 2 сообщают вращательное движение, функционально не связанное с движением заготовки. Таким образом, зуборезная головка может иметь свой независимый привод. Зуборезной головке 2 сообщают 15 движение подачи (перемещение вдоль своейоси) на высоту зуба, если нарезание производится за один проход, или часть высоты зуба, если нарезание производится за несколько проходов.20 Процесс нарезания круговых симметричныхзубьев зубчатых колес методом обкатки осуществляется следующим образом.Зуборезной головке 2 сообщают вращательное движение и приводят ее в соприкоснове ние с нарезаемой заготовкой 1. Затем заго.товку отводят в сторону, а зуборезную головку перемещают вдоль своей оси на выбранную глубину резания.Если, например, нарезание круговых сим метричных зубьев производится за один проход, то после подхода резца, закрепленного на заданном радиусе К, на зуборезной головке 2, которой сообщено вращательное движение, нарезаемой заготовке сообщают перемещение в плоскости, перпендикулярной к оси зуборезной головки, и поворот.Величина перемещения заготовки по отношению к зуборезному инструменту будет определяться выражением5 =-. 2 / , - (, - г)+ 0,51 - 2,4 т ф 20++ Ли -Рн - 0,25 В + С,где 5, - величина линейного перемещения нарезаемой заготовки;В - ширина нарезаемой заготовки;й - высота нарезаемого зуба;т - модуль зуба в осевом сечении нарезаемого колеса;1 в шаг зацепления в осевом сечении, нарезаемого колеса;г -радиус выступов нарезаемого колеса,Я, - радиус вращения режущей кромкиинструмента,С - постоянная:величина, определяемаятехнологической целесообразностью.Во время перемещения нарезаемой заготовки на величину 5, ее равномерно поворачивают на угол у, который может быть определениз выражения где г - радиус делительной окружности в осевом сечении нарезаемого колеса.После нарезания очередной впадины (зуба)заготовку нарезаемого колеса 1 поворачивают на величину углового шага, т. е. осуществляют процесс автоматического деления, Угловой шаг при этом определяется обычным способом.Далее процесс нарезания зубьев осущест вляют следующим способом. Нарезаемую заготовку 1 перемещают в обратном направлении на величину Зи поворачивают ее на угол у (в обратном направлении).Далее процесс повторяется, Процесс деле ния при этом нереверсивный. Ось зуборезнойголовки расположена в плоскости симметрии нарезаемого колеса.20 Предмет изобретенияСпособ нарезания круговых симметричныхзубьев на цилиндрических зубчатых колесах посредством обкатки заготовки вращающейся 25 многорезцовой головкой с торцовыми зубьями,отличающийся тем, что, с целью повышения производительности труда, вращение головки, зубья которой выполняют с прямыми гранями, производят в плоскости, касательной 30 к образующей заготовки, обкатку которой припрямом ходе осуществляют до выхода из нее резцов, затем заготовку поворачивают на угловой шаг и процесс обкатки осуществляют в обратном направлении.Тираж 9 бькомитета Совета Минбретений и открытийРаушская наб., д. 4/5 аказ 00,6ЦНИИ ПодппспоР Изд. М (0сударствениого по делам изо Москва, Ж,ров ипография, пр. Сапун
