Устройство для растаривания мешков с сыпучим материалом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

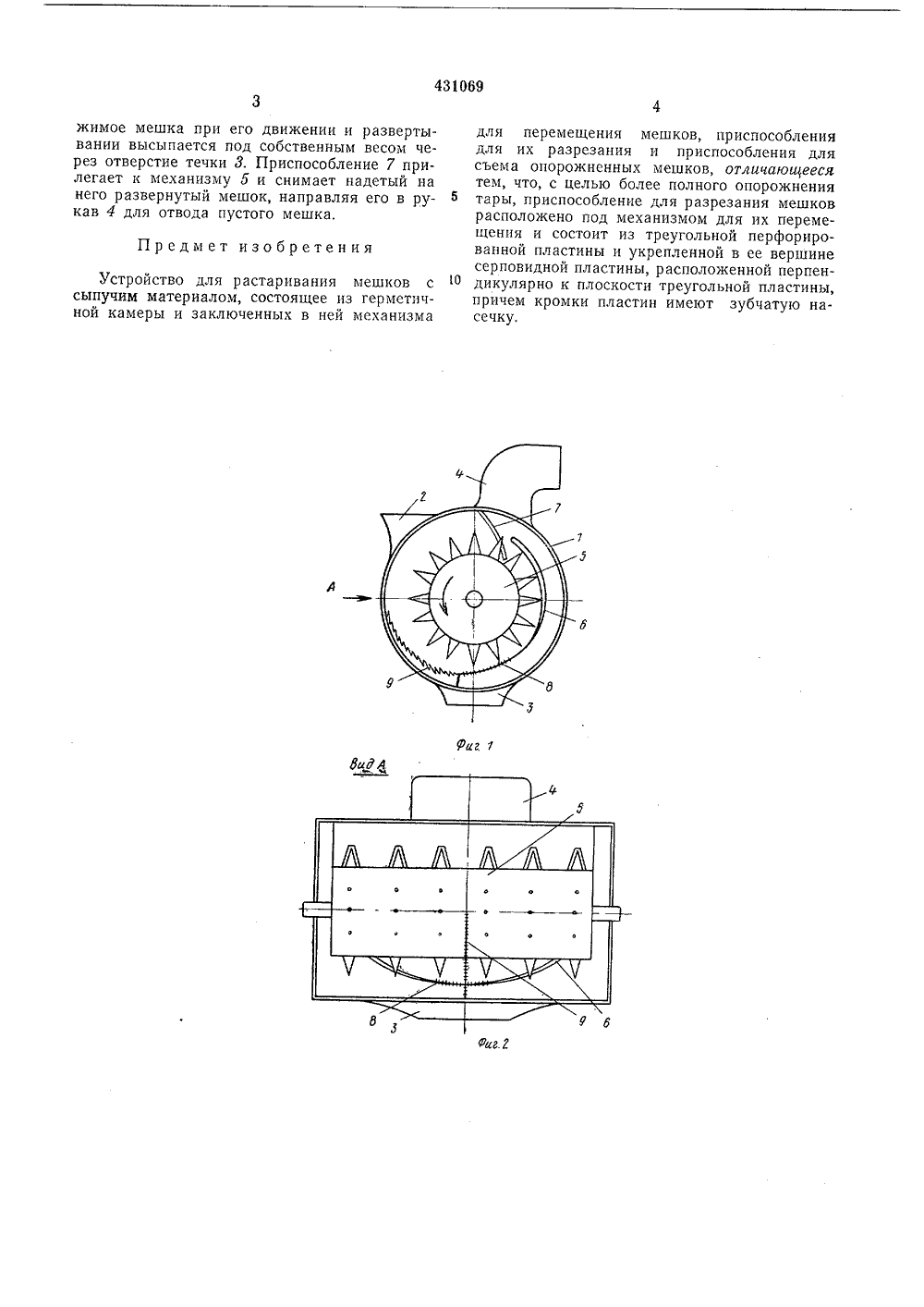

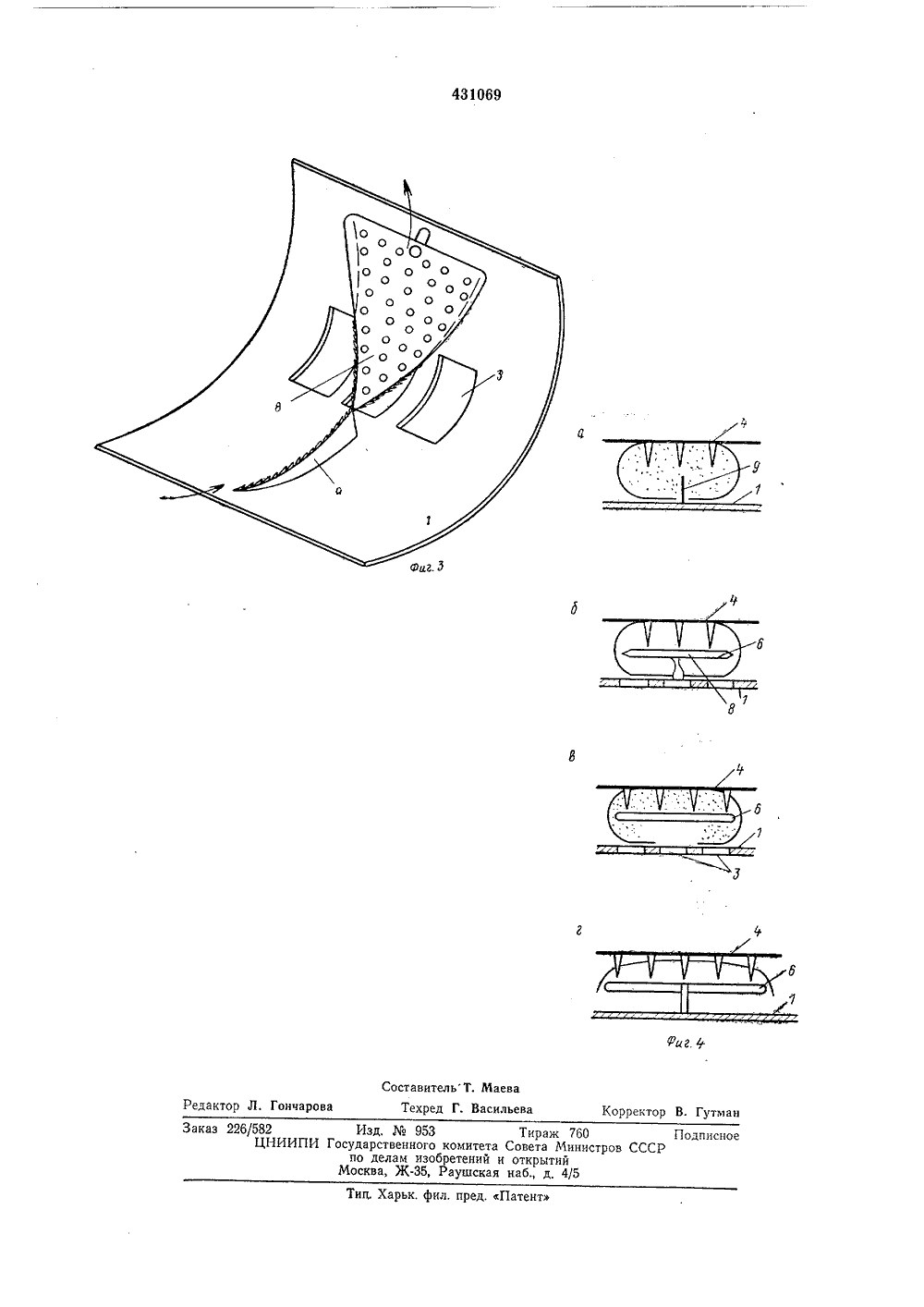

ч 43 069 ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ Союз СоветскихСоциалистическихРест 1 у блик ВТОРСКОМУ СВИДЕ 7 ЕЛЬС 1) Зависимое от а 2) Заявлено 16,02. свидетельства -51) М. Кл. В 65 Ь 69 ГО 21) 1748290/28-13 с присоединением заявки -132) Приоритет -Опубликовано 05.06,4. Бюллетень М 21 осударственный комитеСовета Министров СССРпо делам изобретенийи открытии 53) 21.796.65088,8) сания 21.04.7 ата опубликования 72) Авто,ры изобретени ый, Н, И. Недашковский, Е. И Ф, Потешный и П. Б. Кульбид учко,На фиг. 1 изройство, поперечнпо стрелке А настенкой камеры;для разрезания ьдовательные этапчие положения а,Предлагаемоеметичной камерыдля мешков, течкренного сыпучегорукавом 4. ображен ый разр фиг. 1 на фиг. 1 ЕШКОВ; ы разре б, в, г),устройс 1 с при ойдд материо предлаг ез; на фиг со снятой 3 присп на фиг. 4 зания меш емое уст 2 - вид передней особление- послека (работво состоит из геремной горловиной 2 ля высыпания растаала и мешкотарным Изобретение относится к устройствам для растаривания мешков с сыпучим материалом.Известны аналогичные устройства, состоящие из герметичной камеры и заключенных в ней механизма для перемещения мешков, приспособления для их разрезания и приспособления для съема опорожненных мешков.Цель изобретения - более полное опорожнение тары. Для этого приспособление для разрезания мешков расположено под механизмом для их перемещения и состоит из треугольной перфорированной пластины и укрепленной в ее вершине серповидной пластины, расположенной перпендикулярно к плоскости треугольной пластины, причем кромки пластин имеют зубчатую насечку,В герметичную камеру заключен механизм5 для перемещения мешков. Под этим механизмом расположено приспособление 6 для разрезания мешков, за которым на выходе в рукав 5 4 для отвода пустого мешка установлено приспособление 7 для съема опорожненных мешков.Приспособление 6 для разрезания мешковсостоит из треугольной перфорированной пла стины 8 и укрепленной в ее вершине серповидной пластины 9, расположенной перпендикулярно к плоскости треугольной пластины 8. Кромки пластин 8 и 9 имеют зубчатую насечку.15 Устройство работает следующим образом.Бумажный мешок через горловину 2 поступает в кольцевой зазор между. механизмом 5 и камерой 1, перемещается и попадает на серповидную пластину 9, которая разрезает 0 мешок по мере его движения. После прохождения серповидной пластины 9 торец мешка накалывается на вершину треугольной перфорированной пластины 8 и разрезается на ее ширину.При дальнейшем движении разрезанный мешок вдоль п на торце поперек начинает разворачиваться округленными боками приспособления 6 до развертки ширины мешка, т. е, мешок разворачивается боками приспособле ния 6 и удерживается механизмом 5. Содержимое мешка при его движении и развертывании высыпается под собственным весом через отверстие течки 3. Приспособление 7 прилегает к механизму 5 и снимает надетый на него развернутый мешок, направляя его в рукав 4 для отвода пустого мешка,Предмет изобретенияУстройство для растаривания мешков с сыпучим материалом, состоящее из герметичной камеры и заключенных в ней механизма для перемещения мешков, приспособления для их разрезания и приспособления для съема опорожненных мешков, отличающееся тем, что, с целью более полного опорожнения 5 тары, приспособление для разрезания мешковрасположено под механизмом для их перемещения и состоит из треугольной перфорированной пластины и укрепленной в ее вершине серповидной пластины, расположенной перпендикулярно к плоскости треугольной пластины, причем кромки пластин имеют зубчатую насечку.431069 иг. + Составител ва едактор Л, Гончаров хред Г, Василье Заказ 226/582 Изд,953 ЦНИИПИ Государственного ком по делам изобрете Москва, Ж, РаушТираж 760тета Совета Мининий и открытийскан наб., д, 4/5 ТипХарьк. фил. пред. сПатент Корректор В. Гутман Подписное ов СССР
СмотретьЗаявка
1748290, 16.02.1972
И. С. Малый, Н. И. Недашковский, Е. И. Лучко, В. Ф. Потешный, П. Б. Кульбида, Трест Кривбассвзрывпром
МПК / Метки
МПК: B65B 69/00
Метки: материалом, мешков, растаривания, сыпучим
Опубликовано: 05.06.1974
Код ссылки
<a href="https://patents.su/3-431069-ustrojjstvo-dlya-rastarivaniya-meshkov-s-sypuchim-materialom.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для растаривания мешков с сыпучим материалом</a>
