Номер патента: 430000
Авторы: Изобретени, Корабельников, Корчагин, Талыков
Текст

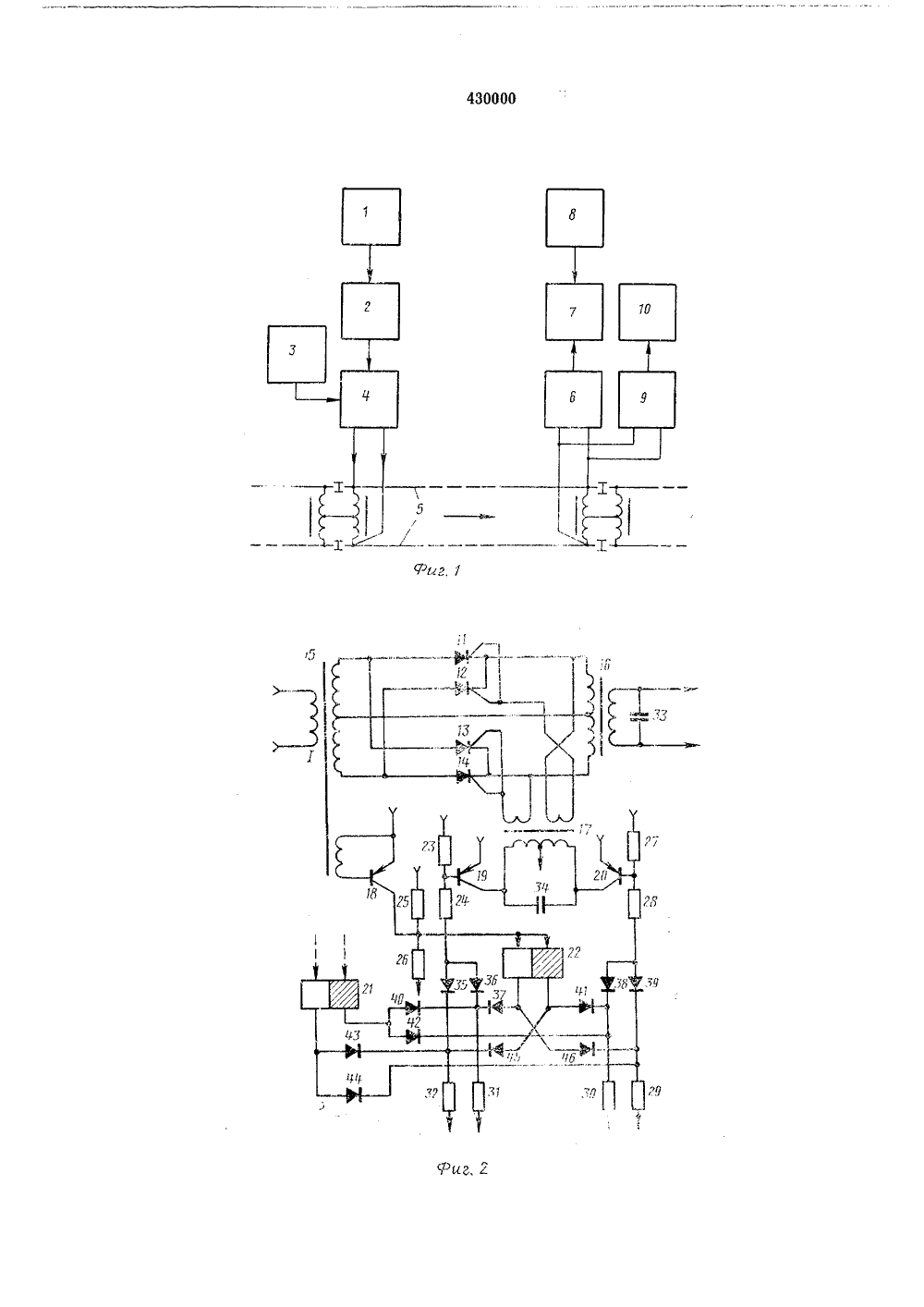

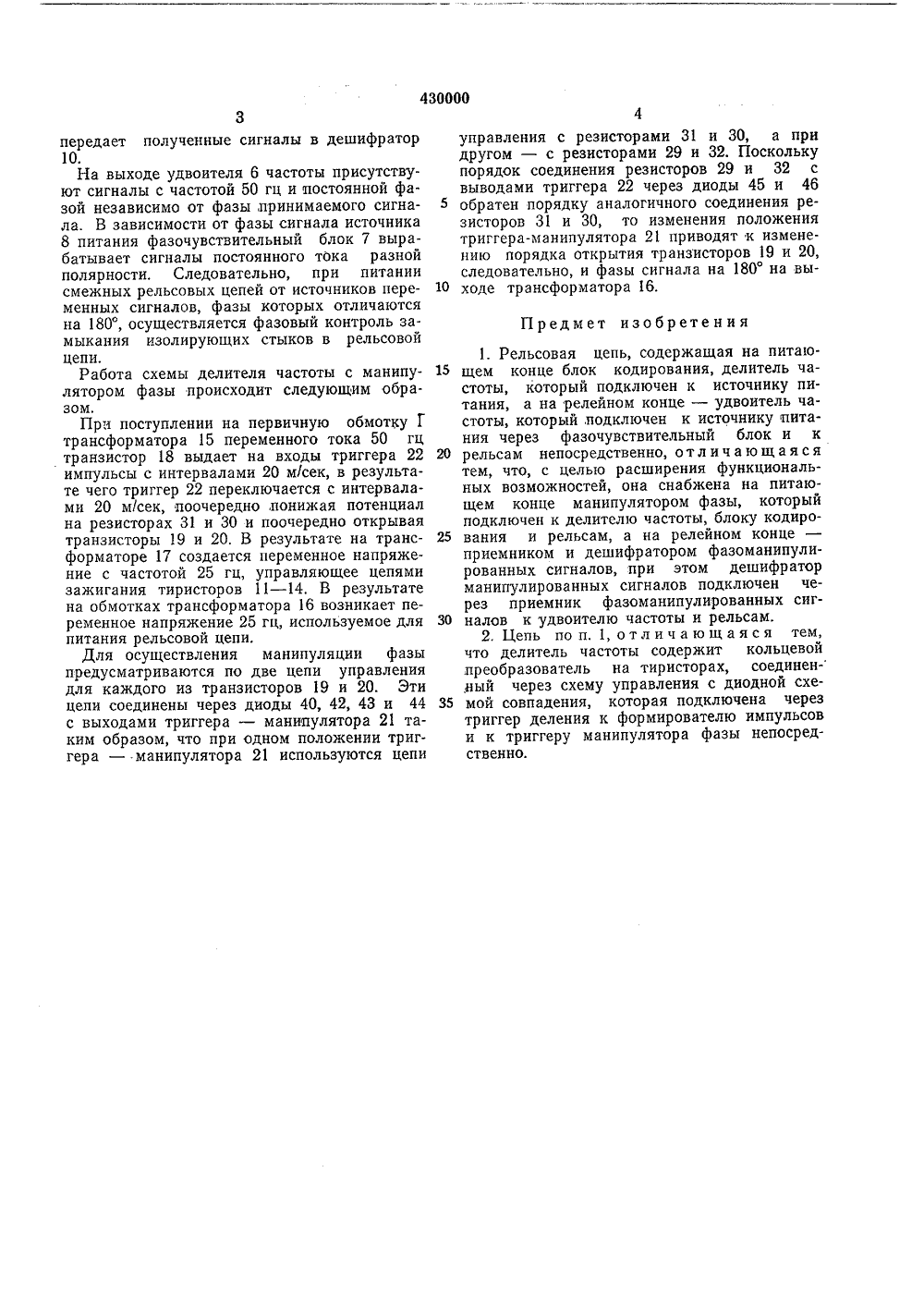

0 П И С А Н И Е (11) 430000ИЗОБРЕТЕНИЯ Союз Советских Социалистицеских Республик(51) М. Кл. В 611 2316 Гасударственный намитетСаветя Министрав СССРпв двлам изааретенийе атнрытий(71) Заявитель Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт железнодорожного транспорта(54) РЕЛЬСОВАЯ ЦЕПЬ Изобретение относится к области железнодорожной автоматики и телемеханики и может использоваться для контроля свободности участков пути, передачи сигналов управления показаниями путевых светофоров.Известны рельсовые цепи, содержащие на питающем конце блок кодирования, делитель частоты, который подключен к источнику питания, а на релейном конце - удвоитель частоты, который подключен к источнику питания через фазочувствительный блок и к рельсам непосредственно.Недостатками известных цепей являются малый объем передаваемой информации, использование числового кода с амплитудной манипуляцией и малой скоростью передачи.Целью изобретения является расширение функциональных возможностей цепей.Это достигается тем, что предлагаемая цепь снабжена на питающем конце манипулятором фазы, который подключен к делителю частоты, блоку кодирования и рельсам, а на релейном конце - приемником и дешифратором фазоманипулированных сигналов, при этом дешифратор манипулированных сигналов подключен через приемник фазоманипулированных сигналов к удвоителю частоты и рельсам.На фиг. 1 изображена структурная схема описываемой цепи; на фиг. 2 - схема делителя частоты и манипулятора фазы, как примервозможной практической реализации.Цепь содержит на приемном конце источник 1 питания, делитель 2 частоты, блок 35 кодирования и манипулятор 4 фазы, подключенный к рельсам 5, а на приемном конце -удвоитель 6 частоты, фазочувствительныйблок 7, источник 8 питания, приемник 9 идешифратор 10 фазоманипулированных сигна 10 лов,Делитель частоты и манипулятор фазы содержит тиристоры 11 - 14, трансформаторы15 - 17, транзисторы 18 - 20, триггеры 21 и22, резисторы 23 - 32, конденсаторы 33 и 3415 и полупроводниковые диоды 35 - 46.Рельсовая цепь работает следующим образом.Сигналы от источника 1 питания с частотой50 гц поступают на вход делителя 2 частоты,20 на выходе которого появляются сигналы счастотой 25 гц. Эти сигналы через манипулятор 4 фазы передаются в рельсы 5, причем взависимости от состояния блока кодированияинформации на выходе манипулятора 4 фазы25 появляются сигналы, отличающиеся по фазена 180. Приемник 9 фазоманипулированныхсигналов сравнивает фазу принимаемого сигнала с опорным, вырабатывает последовательность бинарных импульсов, которая соответЗО ствует передавасмой кодовой комбинации и5 1 О 3передает полученные сигналы в дешифратор 10.На выходе удвоителя 6 частоты присутствуют сигналы с частотой 50 гц и постоянной фазой независимо от фазы, принимаемого сигнала. В зависимости от фазы сигнала источника 8 питания фазочувствительный блок 7 вырабатывает сигналы постоянного тока разной полярности, Следовательно, при питании смежных рельсовых цепей от источников переменных сигналов, фазы которых отличаются на 180, осуществляется фазовый контроль замыкания изолирующих стыков в рельсовой цепи.Работа схемы делителя частоты с манипулятором фазы происходит следующим образом,При поступлении на первичную обмотку Г трансформатора 15 переменного тока 50 гц транзистор 18 выдает на входы триггера 22 импульсы с интервалами 20 м/сек, в результате чего триггер 22 переключается с интервалами 20 м/сек, поочередно, понижая потенциал на резисторах 31 и 30 и поочередно открывая транзисторы 19 и 20. В результате на трансформаторе 17 создается переменное напряжение с частотой 25 гц, управляющее цепями зажигания тиристоров 11 - 14, В результате на обмотках трансформатора 16 возникает переменное напряжение 25 гц, используемое для питания рельсовой цепи.Для осуществления манипуляции фазы предусматриваются по две цепи управления для каждого из транзисторов 19 и 20, Эти цепи соединены через диоды 40, 42, 43 и 44 с выходами триггера - манипулятора 21 таким образом, что при одном положении триггера - манипулятора 21 используются цепи 15 20 25 30 35 4управления с резисторами 31 и 30, а при другом - с резисторами 29 и 32, Поскольку порядок соединения резисторов 29 и 32 с выводами триггера 22 через диоды 45 и 46 обратен порядку аналогичного соединения резисторов 31 и 30, то изменения положения триггера-манипулятора 21 приводят к изменению порядка открытия транзисторов 19 и 20, следовательно, и фазы сигнала на 180 на выходе трансформатора 16. Предмет изобретения 1. Рельсовая цепь, содержащая на питающем конце блок кодирования, делитель частоты, который подключен к источнику пи. тания, а на релейном конце - удвоитель частоты, который, подключен к источнику питания через фазочувствительный блок и к рельсам непосредственно, о т л и ч а ю щ а я с я тем, что, с целью расширения функциональных возможностей, она снабжена на питающем конце манипулятором фазы, который подключен к делителю частоты, блоку кодирования и рельсам, а на релейном конце - приемником и дешифратором фазоманипулированных сигналов, при этом дешифратор манипулированных сигналов подключен через приемник фазоманипулированных сигналов к удвоителю частоты и рельсам.2. Цепь по п. 1, отличающаяся тем, что делитель частоты содержит кольцевой ,преобразователь на тиристорах, соединен- ,ный через схему управления с диодной схемой совпадения, которая подключена через триггер деления к формирователю импульсов и к триггеру манипулятора фазы непосредственно.
СмотретьЗаявка
1767146, 03.04.1972
научно нсследовательский институт железнодорожного
изобретени Н. Ф. Пенкин, Н. А. Корчагин, А. А. Талыков, А. И. Корабельников
МПК / Метки
МПК: B61L 23/16
Опубликовано: 30.05.1974
