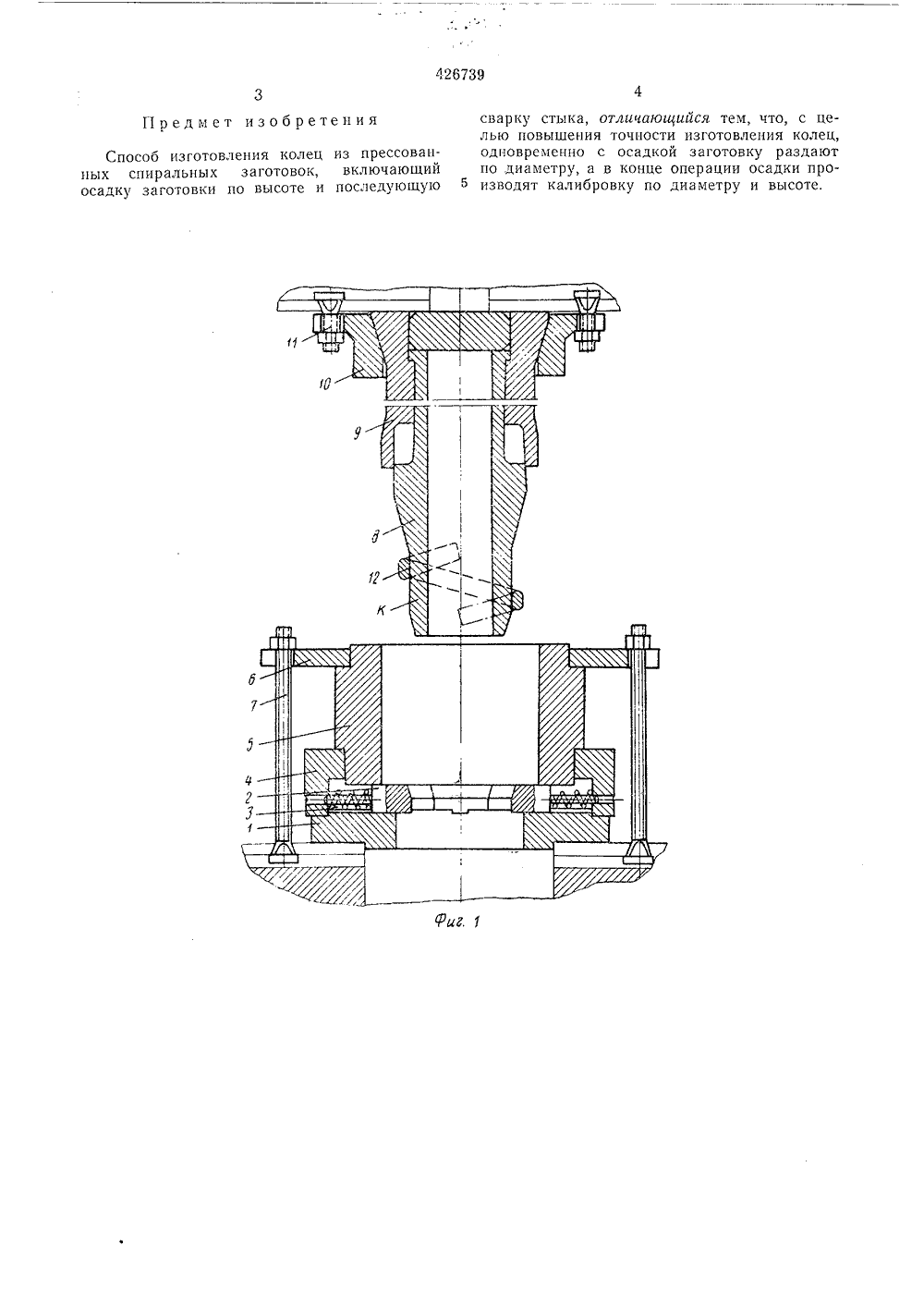

Способ изготовления колец из прессованных спиральных заготовок

Номер патента: 58151

Опубликовано: 01.01.1940

Автор: Циазерлинг

МПК: G01B 5/02, G01B 9/00

Метки: высоте, дерева, диаметру, малых, намерения, прибор, приростов

...листуНа конце зеркала 8 помещен зажимной винт 15 для закрепления ленты 12 в шлице зеркала.Среднее зеркало 7 задней сторонойупирается в конец микрометрическоговинта 16, головка 17 которого снабжена делениями. Кроме того, противев головки 17 расположена отсчетная линейка.Каждое из двух зеркал 6 и 8 снабжено кроме того юстировочным винтом 19,На некотором расстоянии, например,10 - 20 м от прибора, устанавливаетсявизирная веха, изображение которой,отраженное от зеркал 6, 7 и 8 и зеркала 5, дает прямую линию в случаесовпадения плоскостей зеркал 6, 7 и 8.Для этого перед началом измерениямикрометрический виконт 16 устанавливается на нулевое деление, и зеркала6 и 8 приводятся юстировочными винтами 19 к совпадению вторичногоотражения...

Номер патента: 1611576

Опубликовано: 07.12.1990

Авторы: Завгородний, Семковская, Харламов

МПК: B22F 3/14

Метки: горячего, заготовок, порошков, прессования, пуансон

...к верхней части кольцевой проточки 2 над последней верхней перегородкой 3.Пуансон работает следующим образом..1 аготовку, изготовленную из металлического порошка, нагревают до необходимой температуры и сцекают под действием технологически обоснованного усилия ца пуансоне. В процессе работы пуансон охлаж.дается путем подачи охлаждающей жидкости через штуцер 8.При этом охлаждающая жидкость попадает в канал 6, заполняет его и при достижении канала 7 попадает в донную часть полости проточки 2, заполняет ее до уровня нижнего торца перегородки 3, Г 1 ри дальнейшем поступлении жидкость через разъем 4 вдопь ребра 5 поступает в полость, ограниченную по вертикали перегородками 3. Отражаясь от ребра 5, жидкость получает направленное круг овое...

Номер патента: 1493359

Опубликовано: 15.07.1989

Авторы: Корнет, Матвийчук, Нахайчук

МПК: B21D 37/12

Метки: заготовки, колец, трубной

...валка соотношением д=с,(1,5-2)р, а при использовании цилиндрического валка д ==го(2 ф 5-3)4 рПо данному способу на раскатномстанке МРБК раскатаны кольца измеди МОб с размерами исходной заготовки: а) й =60 мм; Ь=20 мм;=5 мм; б) 0=60 мм;Ь =30 мм; ТО=5 мми стали 10 с размерами исходной заготовки: с 1=60 мм; ЬО=20 мм, с =5 мм.Необходимая величина перемещения вершины конического валка по отношениюк оси заготовки составила для меди/=20 мм и для стали 10 д =15 мм.Частота вращения заготовки и =120 об/мин. Время раскатки 40-50 с.Максимальное усилие для стали 1022 тс, для меди - 15 тс. В результате,раскатки и разделения получены плоские кольца толщиной 4 мм, внутреннимдиаметром 70 мм и наружным диаметром95 и 110 мм для заготовок с Ь =20...

Номер патента: 124333

Опубликовано: 01.01.1959

Авторы: Афанасьев, Ковалев, Котнев, Фомин

МПК: B24B 17/02, B24B 19/16

Метки: автомат, диаметра, конического, конца, малого, например, оси, пуансона, стержня, цапф, чистовой

...механизму полировки дается горизонтальное смещение от кулачка 38 черезпланку 39, жестко прикрепленную к ползушке 36, после чего начинаетсяиспользование нового вертикального ряда участков пасты. Коробочка 27заменяется после использования всей площади пасты.Кулачок 32 получает периодическое вращение от кулачка 40 черезхраповое колесо 41, вращаемое собачкой 42, сидящей на рычаге 43.Кулачок 38 получает периодическое вращение от кулачка 44 храпового колеса 45, вращаемого собачкой 46, сидящей на рычаге 47,Подвод коробочки 27 с пастой к обрабатываемому стержню осуществляется от кулачка 48 рычагом 49 через полз шку 50, свободно сидящую на стержне 51 и находящуюся под воздействием пружины 52. Кулачок 38 определяет положение коробочки 27 при...

Номер патента: 361099

Опубликовано: 01.01.1973

Автор: Носов

МПК: B29C 33/44, B29C 37/00

Метки: заготовок, кольца, оправка, полимерного, поперечной, резки, станку, трубчатых

...раз жимной, составленной из ее продольно разрезанных частей, обжимаемых па шпинделе эластичными кольцами и смыкаемых и размыкаемых при одевании и закреплении разрезаемой заготовки с помощью конуспых зажимов, 2 Благодаря такому конструктивному отличию расширяется диапазон использования оправок для резки на каждой из них заготовок различных диаметров и одинаковой ширины.На фиг, 1 показана предлагаемая оправка 3 Сменная трубчатая оправка 1 выполнена разжимной и состоит из продольно разрезанных частей, обжимаемых на шпинделе неуказанного станка эластичными кольцами 8 и смыкаемых и ргзмыкаемых прн одевании и закреплении разрезаемой заготовки 4 с помощью конусных зажимов 5, надетых па оправку 6, оснащенную на концах буртиком для упора зажима 5...
