Формирователь импульсовв пт бi1п прr-rfi” gt; amp;

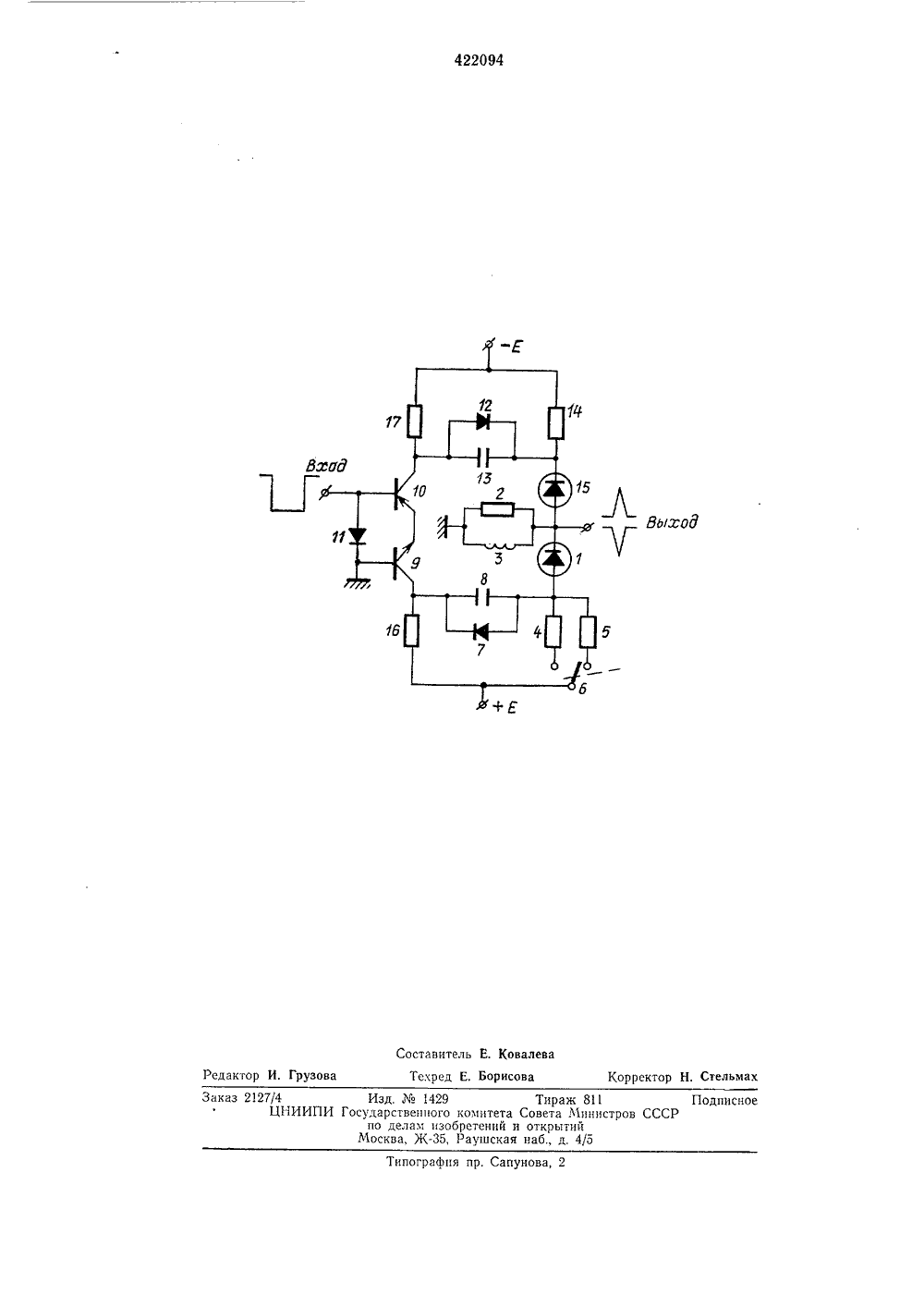

)1) 11 Кт Н 0 5156 Государстеенныи комитет Совета Министров СССР по делам иэооретений и открытий(53) ЪДК 621.374.5(088.8 2) Авторы изобретения А. Песковский Е, Б. Алексеев, М анян Московский ордена Ленина энергетический институт) Заявитезь РОВАТЕЛЬ ИМПУЛЬС,54) Ф Изобретение относится к области полупроводниковой импульсной техники и может использоваться при создании устройств наносекундного и пикосекундного диапазона.Известен формирователь импульсов, содержащий два транзистора противоположной проводимости и два диода с накоплением заряда, включенных между собой последовательно, и три параллельные цепи, две из которых состоят из параллельно включенных 10 между собой диода и конденсатора, а третья - из резистора и катушки индуктивности,Цель изобретения - изменение полярности входных импульсов и упрощение формирователя. 15Это достигается тем, что каждый из разноименных электродов диодов с накоплением заряда подключен через параллельную цепь, содержащую диод с конденсатором, к коллекторам транзисторов противоположной проводимости, а другие разноименные электроды этих диодов соединены между собой и подключены через параллельную цепь, содержащую резистор с катушкой индуктивности, к общей шине, при этом разноименные электроды диодов с накоплением заряда подсоединены к соответствующим разноименным электродам диодов параллельных цепей.На чертеже приведена принципиальная схема предлагаемого устройства. 30 Анод диода 1 с накоплением заряда, катод которого соединен с резистором 2, зашунтированным индуктивностью 3, подключен с одной стороны через резисторы 4 и 5 к контактам переключателя 6 полярности выходного сигнала, третий контакт которого связан с источником положительного постоянного смещения, а с другой стороны - к аноду быстродействующего импульсного диода 7, зашунтпрованного разделительным конденсатором 8.Катод же диода 7 соединен с коллектором и - р - и транзистора 9, база которого подключена к общей шине, а эмиттер - к эмиттеру р - и - р транзистора 10, база которого связана, во-первых, с источником входных сигналов, а во-вторых, с анодом быстродействующего импульсного диода 11, катод которого подключен и общей шине. Коллектор же транзистора 1 О соединен с анодом быстродействующего импульсного диода 12, зашунтированного разделительным конденсатором 13, катод которого через резистор 14 связан с источником отрицательного постоянного смещения и непосредственно с катодом диода 15, анод которого подклгочен к резистору 2.Одновременно коллекторы и в р в г транзистора 9 и р - и - р транзистора 10 подсоединены через резисторы 16 и 17 к источникам положительного и отрицательного смещения соответственно.Разноименные электроды диодов 1 и 15 соединены между собой и подключены через параллельную цепь, содержащую резистор с катушкой индуктивности, к общей шине,В исходном состоянии транзисторы 9 и 10 закрыты. Через диоды 1 и 15 протекает прямой ток.С носгуплением входного сигнала отрицательной полярности транзисторы 10 (работает в режиме ОЭ) и 9 (работает в режиме ОБ) открываются, Прн этом на их коллекторах одновременно формируются положительный и отрицательный перепады соответственно. Положительный перепад напряжения прикладывается к катоду диода 15, а отрицательный перепад напряжения - к аноду диода 1. Благодаря такому включению диодов 1 и 15 и создается форсированный режим рассасывания заряда в их базах. При прочих равных условиях это способствует резкому уменьшению длительностей фаз 1, - высокой обратной проводимости и 1 - восстановления обратного сопротивления.Таким образом, на резисторе 2 формируется импульс с очень малой длительностью, равной по величине сумме длительностей фаз 1, резкого восстановления диодов 1 и 15. Шунтирование резистора 2 индуктивностью 3 обостряет импульс, формируемый на выходе, уменьшая длительность и способствуя повышению его амплитуды.Шунтирование же разделительных конденсаторов 8 и 13 быстродействующими импульсными диодами 7 и 12 резко уменьшает динамическое смещение на емкостях конденсаторов, Это обеспечивает лучшие условия для рассасывания заряда и повышает быстродействие устройства в целом по частоте следования входных сигналов. Регулируя в небольших пределах величину длительности фазыдиода 1, изменением величины сопротивления прямого тока (включением резистора (4 или 5) относительно неизменной длительности фазы 1, другого диода 15, можно изменить полярность формируемого в нагрузке импульса без уменьшения его широкополосности,В случае, если необходимо запустить устройство сигналами положительной полярности, достаточно базу транзистора 9 подключить к катоду дополнительного быстродействующего импульсного диода, анод которого связан с общей шиной. Тогда по-прежнему при поступлении входного сигнала отрицательной полярности на базу транзистора 10, последний работает в режиме ОЭ, а транзи стор 9 - в режиме ОБ. Таким образом, режим работы устройства в целом не нарушается.Если теперь на базу транзистора 9 податьсигнал положительной полярности, то по следний начнет работать в режиме ОЭ, атранзистор 10 - в режиме ОБ, На коллекторах же этих транзисторов формируются перепады напряжения той же полярности, что и в предыдущем случае, т, е. режим формирова О ния выходного сигнала не изменяется. Предмет изобретенияФормирователь импульсов, содержащий дватранзистора противоположной проводимости и два диода с накоплением заряда, включенных между собой последовательно, и три параллельные цепи, две из которых состоят из параллельно включенных между собой диода и конденсатора, а третья - из резистора и катушки индуктивности, отл и ч а ю щ и йс я тем, что, с целью изменения полярности входных импульсов и упрощения формирователя, каждый из разноименных электродов диодов с накоплением заряда подключен через параллельную цепь, содержащую диод с конденсатором, к коллекторам транзисторов противоположной проводимости, а другие разноименные электроды этих диодов соединены между собой и подключены через параллельную цепь, содержащую резистор с катушкой индуктивности, к общей шине, при этом разноименные электроды диодов с накоплением заряда подключены к соответствующим раз ноименным электродам диодов параллельныхцепей.422094 Тираж 811омитета Совета Мпнистроетений и открытийаушская наб., д. 4/5 Изд. М 1429Государственногопо делам изобМосква, Ж, Р Зака 127/4 ЦНИИ ПодписиССР Типография пр. Сапунова, 2 Составитель Е. Ковалева Редактор И, Грузова Текред Е, Борисова Корректор Н, Стельмак
