Устройство для определения закона распределения ошибок преобразователейугол-код

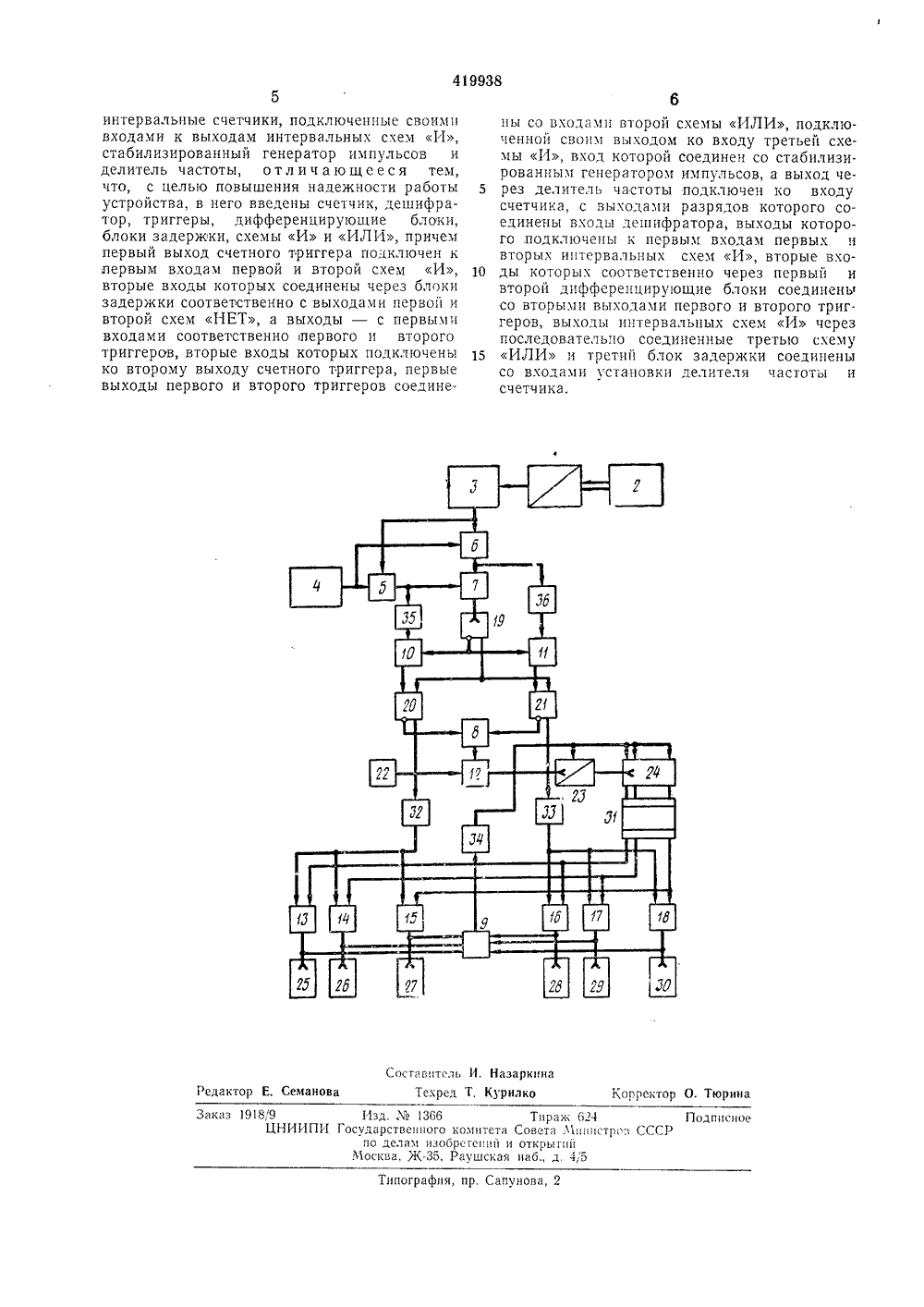

1 щ 419938 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 23,06.72 (21) 1799754/18-24 1) М. Кл. б 08 с 9/00 с присоединением заяв Государственный комитет Совета Министров СССР по делам изобретений н открытий(72) Автор изобретени ачев 71) Заявите(54) УСТРОЙСТВ АСПРЕДЕЛЕНИ ДЛЯ ОПРЕДЕЛЕНИЯ ЗАКОНАШИБОК ПРЕОБРАЗОВАТЕЛЕЙУГОЛ-КОД локи 32 и Предложенное ус ласти автоматики и предназначено дл пределения ошибо код. схема Она 1 угол блок сигнал 7 - 9,И 1 и 21, с 22, де вальньройство относится к обвычислительной техники и определения закона распреобразователей уголИзвестно устроиство, позволяющее автоматически определить распределение ошибокпреобразователей угла в код. Его недостаток весьма сложная функциональная схема,содержащая кроме узлов, применяемых при 10автоматическом определении ошибок преобразователей, сумматор, несколько двоичныхсчетчиков, регистр и т, д,Целью изобретения является повышениенадежности работы устройства.15Предложенное устройство отличается отизвестного существенно более простой логической схемой, а, следовательно, более надежно. чертеже приведена функциональная 2 предложенного устройства.содержит испытуемый преобразователь -код, привод 2 равномерной скорости, 3 реальных сигналов, блок 4 эталонных ов, схемы НЕТ 5 и 6, схемы ИЛИ 2 схемы И 10 - 12, интервальные схемы 3 - 18, счетный триггер 19, триггеры 20 табилизированный генератор импульсов литель частоты 23, счетчик 24, интере счетчики 25 - 30, дешифратор 31, диф ференцирующие б 33 и блоки задержки 34 - 36.Испытуемый преобразователь 1 жестко связан с приводом 2 равномерной скорости. С выходами преобразователя 1 соединен блок 3 реальных сигналов, назначение которого вырабатывать импульс в момент смены кода в преобразователе 1. Задачи блока 4 эталонных сигналов - формировать импульсы в расчетные моменты смены кода преобразователя. Выходы олоков 3 и 4 через схемы НЕТ 5 и 6 подключены ко входам схемы ИЛИ 7, выход которой соединен со счетным входом триггера 19, Первьш выход триггера 19 подключен ко входам схем И 10 и 11, вторые входы которых соединены через блоки задержки 35 и 36 с выходами схем НЕТ 5 и 6, соответственно. Выходы схем И 10 и 11 соединены с первыми входами триггеров 20 и 21, вторые входы которых подключены ко второму выходу триггера 19.Первые выходы триггеров 20 и 21 соединены со входами схемы ИЛИ 8, выход которой подключен ко входу схемы И 12, соединенной вторым входом со стабилизированным генератором импульсов 22, а выходы - через делитель частоты 23 со счетным входом счетчика 24. Выходы разрядов счетчика 24 соединены со входами дешифратора 31, выходы которого пропорционально весу числа соеди55 60 65 пены с псргымп входами интервальных схем И 13 - 15 н 16 - 18, соогветственно, Вторые входы схем И 13 - 15 подключены через дифферепцирующий блок 32 ко второму выходу триггера 20. Лцалогичцо вторые входы схем И 16 - 18 через дифференцирующий блок 33 соединены со вторым выходом триггера 21,Выходы схем И 13 - 18 подключены каждый к соответствучощему интервальному счетчик 25 - 30, а также все вместе - ко входам схемы Й 1 ЛИ 9, выход которой через блок задержки 34 подкл очен ко входам установки делителя частоты 23 и счетчика 24,Устройс,во работает следующим образом.Испытуемый преобразователь 1 приводится с помощью привода 2 в равномерное вращение, При этом ца выходе блока 3 реальных сигналов формируются сигналы в моменты х,сны кода испытуемого преобразователя. ьлок 4 эталонных сигналов, синхронизированный с блоком 3, формирует импульсы в расчетные моменты смены кода преобразователя. Разница во времени между импульсами с выходов блоков 3 и 4 характеризует величину и знак ошиоки воспроизведения каждого кванта.Временные интервалы, соответствующие ошибкам разного знака, фиксируются с помощью триггеров 20 и 21, Формирование этих интервалов осуществлястся с помощью счетного триггера 19, восприци, шощего сигналы с выхода схемы ИЛИ 7, на входы которой через схемы НЕТ 5 и 6 подаются импульсы с выходов блоков 3 и 4. Схемы НЕТ 5 и 6 служат для того, чтобы при совпадении этих импульсов во времени на выходе схемы ИЛИ 7 не возникало сигнала, так как в противном случае на вход триггера 19 вместо двух поочерсди следующих сигналов будет поступать лишь один, что нарушит правильное функционирование устройства.Если первым пришел сигнал с блока 4 н триггер 19 изменил свое исходное состояние, то срабатывает схема И 10, в результате чего переключается в новое состояние триггер 20. С приходом следующего сигнала с выхода блока 3 триггер 20 возвращается в исходное состояние. Таким образом, схема И 12 оказывается открытой на время, равное отрезку времени между импульсами, поступающими с блоков 3 и 4.Если первым пришел сигнал с блока 3, то аналогично описанному работает схема И 11 и триггер 21, который воздействует ца схемы ИЛИ 8 и И 12. В предыдущем и в этом случаях время открытого состояния схемы И 12 определяет величину ошибки в каждом кванте без учета ее знака, Блоки задержки 35 и 36 необходимы для того, чтобы григгер 19 успел занять новое положение, прежде чем сигнал с выхода схемы НЕТ 5 или НЕТ 6 попадет ца вход схемы И 10 или И 11.В момент открывания схемы И 12 импульсы стабилизированного генератора импульсов 22 через делитель частоты 23 начинают под 5 10 15 20 25 30 35 40 45 50 считываться в счетчике 24. Время между соседними импульсами на выходе делителя частоты 23 определяет степень квантования ошибки испытуемого преобразователя в каждой границе смены его кода. Зная величину максимальцой ошибки преобразователя и соответствующее ей число в счетчике 24, нетрудно определить в момент закрывания схемы И 12 (с точностью до погрешности квантования) измеряемую ошибку в каждом кванте преобразователя.Распределение измеренных ошибок по образованным, таким образом, интервалам осуществляется с помощью дешифратора 31, выходы которого подключены к двум группам интервальных схем И 13 - 15 и И 16 - 18, Каждая группа соответствует определенному знаку измеряемой ошибки, а каждая схема И в группе - определенному временному интервалу, с которых сравнивается временной интервал каждой измеряемой ошиокп. Так, схема И 13 (16) соответствует интервалу, условно равному одной единице, схема И 14 (17). - двум единицам и т. д. Момент определения величины и знака измеряемой ошибки соответствует возвращению триггеров 20 и 21 в исходное положение, что вызывает появление сигналов ца выходе дифференциру ющих блоков 32 и 33, В зависимости от воз никшего сочетания срабатывает одна из схем И 13 - 18, что определяет прохождение соответствующий интервальный счетчик 25 - 30 сигнала о величине и знаке ошибки воспроизведения данного кванта испытуемого преобразователя.Таким образом, для каждого кванта преобразователя формируется импульс, подсчитываемый каким-либо из интервальных счетчиков 25 - 30 в зависимости от принадлежности измеряемой ошибки к одному из данных интервалов. Число, записанное в счетчиках, соответствует распределению измеряемой ошибки испытуемого преобразователя.После окончания измерения ошибки очередного кванта преобразователя срабатывает схема ИЛИ 9, в результате чего сбрасываются в нулевое положение делитель частоты 23 и счетчик 24, подготавливая схему к измерению ошибки следующего кванта, Блок задержки 34 необходим для устойчивой работы устройства. Предмет изобретенияУстройство для определения закона распределения ошибок преобразователей уголкод, содержащее привод равномерной скорости, жестко связанный с валом испытуемого преобразователя, подключенный к преобразователю блок реальных сигналов, выход которого через первую схему НЕТ соединен с первым входом первой схемы ИЛИ, блок эталонных сигналов, подключенный через вторую сему НЕТ ко вто. рому входу первой схемы ИЛИ, выход которой соединен со входом счетного триггера,419938 Составитель И, Назаркина Тсхред Т. Курнлко Редактор Е, Семанова Корректор О. Тюрина Заказ 1918,9 Изд. М 1366 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета .1 нннст 1 н 1 з СССР по делам изобретенн 1 и открытий Москва, Ж, Раушская наб., д. 4,5Типография, пр. Сапунова, 2 интервальные счетчики, подключенные своими входами к выходам интервальных схем И, стабилизированный генератор импульсов и делитель частоты, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, в него введены счетчик, дешифратор, триггеры, дифференцирующие блоки, блоки задержки, схемы И и ИЛИ, причем первый выход счетного триггера подключен и первым входам первой и второй схем И, вторые входы которых соединены через блоки задержки соответственно с выходами первой и второй схем НЕТ, а выходы - с первыми входами соответственно первого и второго триггеров, вторые входы которых подключень 1 ко второму выходу счетного триггера, первые выходы первого и второго триггеров соединены со входами второй схемы ИЛИ, подключенной своим выходом ко входу третьей схемы И, вход которой соединен со стабилизированным генератором импульсов, а выход че рез делитель частоты подключен ко входусчетчика, с выходами разрядов которого соединены входы дешифратора, выходы которого,подключены и первым входам первых и вторых интервальных схем И, вторые вхо ды которых соответственно через первый ивторой дифференцирующие блоки соединены со вторымп выходами первого и второго триггеров, выходы интервальных схем И через последовательно соединенные третью схему 15 ИЛИ и третий блок задержки соединенысо входами установки делителя частоты и счетчика.
