Роторный просевательв п т бfsiiiqs gt; amp; 11фlt; 1готпй фи; 1д 3 -bsb-s iud
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

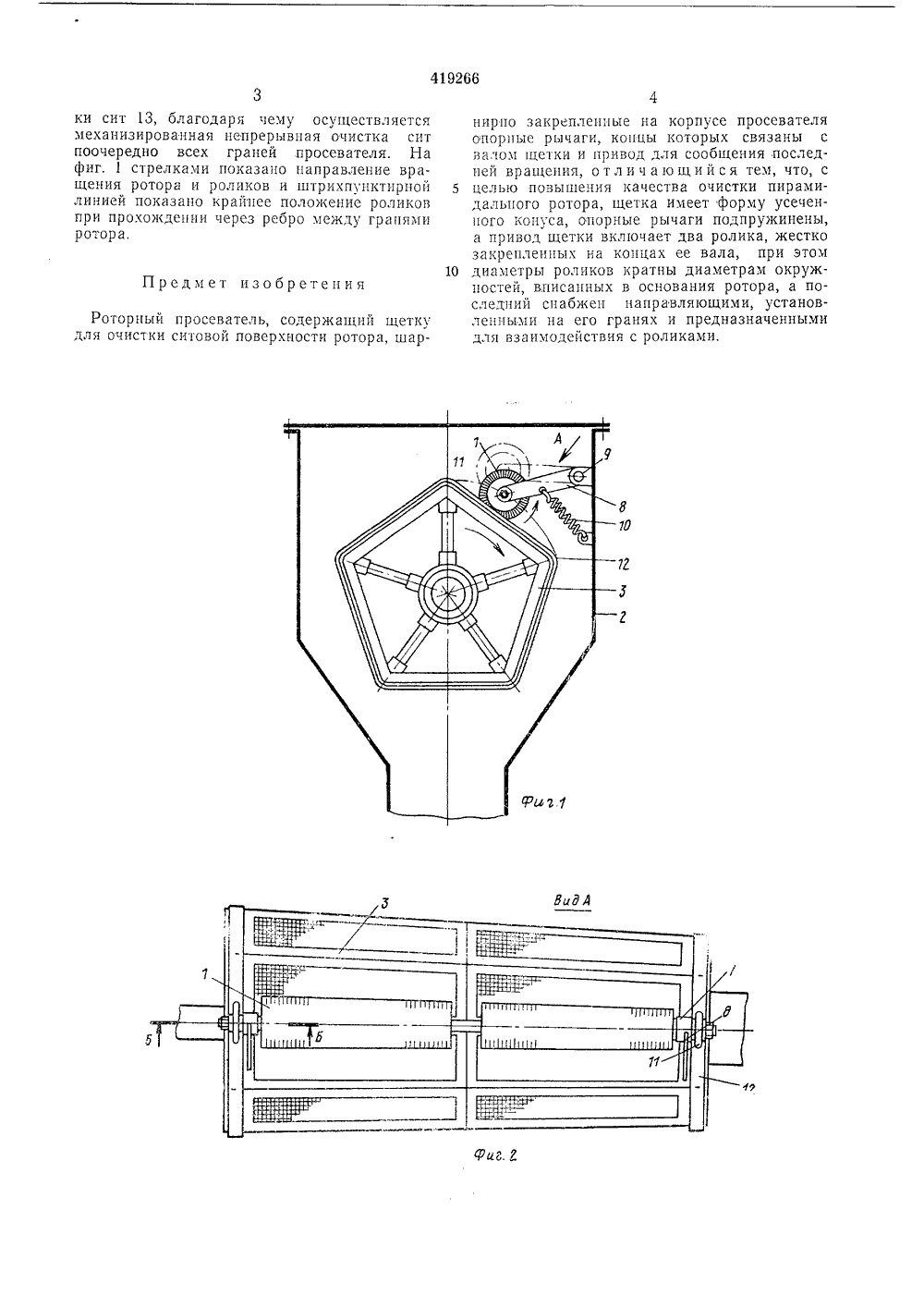

О П И С А Н И Е (и) 419266ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслублик1756932/28-1 вки асударственный комет Совета Мнннстрев ССС во делам изобретенийн открытий(088,8) летень М 1 Дата опубликовани ания 13.08.7 72) Авторы изобретент Шульг ласный и В. С. Щипаки 71) Заявитель вское специализированное пуско-наладочн авление ЫЙ ПРОСЕВАТЕЛ щетки при, в которых т на концах ом посредстПод дейстжимаются к бой полоски тора с двух вных линеищетки с ростки его сит ы по величим окружнонований робокооси щ Изобретение относится к машинам для просеивания муки, в частности к роторным просевателям.Известен роторный просеватель, содержащий щетку для очистки ситовой поверхности ротора, шарнирно закрепленные на корпусе просевателя опорные рычаги, концы которых связаны с валом щетки и привод для сообщения последней вращения.Цель изобретения - повысить качество очистки пирамидального ротора. Достигается это тем, что щетка имеет форму усеченного конуса, опорные рычаги подпружинены, а привод щетки включает два ролика, жестко закрепленных на концах ее вала. Диаметры роликов кратны диаметрам окружностей, вписанных в основания ротора, а ротор снабжен направляющими, установленными на его гранях и предназначенными для взаимодействия с роликами.На фиг. 1 схематично изображена установка щетки в корпусе просевателя; на фиг. 2 -вая грань ротора; на фиг. 3 - разрез поетки.Предлагаемый просеватель содержит щетку 1, выполненную в форме усеченного конуса и установленную внутри корпуса 2 просевателя, и ротор 3. Щетка (см. фиг. 3) изготовлена из натуральной или синтетической щетины 4, заделанной в деревянное или пластмассовое основание 5. К торцам креплены цапфы 6. Подшипники установлены цапфы, расположень рычагов 8, соединенных с корпус5 вом шарниров 9 и пружины 10. вием пружины 10 ролики 11 при копирам 12 представляющим со резины, наклеенные на грани ро сторон.10 Для обеспечения примерно ра ных скоростей в месте контакта тором и улучшения качества очи 13 диаметры роликов 11 различи не и пропорциональны диаметра15 стей, вписанных в каждое из ос тора.При работе просевателя пружины 10 воздействуют на рычаги 8 и прижимают ролики 11 к копирам 12, При вращении ротора роли- О ки взаимодействуют с копирами и, перекатываясь,по ним, вращаются в направлении, обратном направлению ротора (направление вращения ротора и роликов).Благодаря наличию качающихся подпружи пенных рычагов 8, на концах которых размещены подшипники цапф 6 щетки 1, обеспечивается постоянный контакт между роликами 11 и копирами 12 независимо от положения граней ротора, Ролики передают вращение О щетке, концы щетины которой входят в ячей419266 8 70 ки сит 13, благодаря чему осуществляется механизированная непрерывная очистка сит поочередно всех граней просевателя. На фиг, 1 стрелками показано направление вращения ротора и роликов и штрихпунктирной линией показано крайнее положение роликов при прохождении через ребро между гранями ротора. Предмет изобретения Роторный просеватель, содержащий щеткудля очистки ситовой поверхности ротора, шарнирно закрепленные на корпусе просевателя опорные рычаги, концы которых связаны с валом щетки и привод для сообщения последней вращения, отличающийся тем, что, с 5 целью повышения качества очистки пирамидального ротора, щетка имеет форму усеченного конуса, опорные рычаги подпружинены, а привод щетки включает два ролика, жестко закрепленных на концах ее вала, при этом 10 диаметры роликов кратны диаметрам окружностей, вписанных в основания ротора, а последний снабжен направляющими, установленными на его гранях и предназначенными для взаимодействия с роликами.Составитель М. ШугуровРедактор Э. Шибаева Техред Т. Курилко Корректор О, УсоваЗаказ 1905/14 Изд.1364 Тираж 624 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытийМосква, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2
СмотретьЗаявка
1756932, 07.03.1972
И. М. Шульгин, Н. А. Сласный, В. С. Щипакин Киевское специализированное пуско наладочное управление
МПК / Метки
Метки: 11фlt, 1готпй, bsb-s, бfsiiiqs, просевательв, роторный, ф.и
Опубликовано: 15.03.1974
Код ссылки
<a href="https://patents.su/3-419266-rotornyjj-prosevatelv-p-t-bfsiiiqs-gt-amp-11flt-1gotpjj-fi-1d-3-bsb-s-iud.html" target="_blank" rel="follow" title="База патентов СССР">Роторный просевательв п т бfsiiiqs gt; amp; 11фlt; 1готпй фи; 1д 3 -bsb-s iud</a>
Опорный ролик
Номер патента: 844845
Опубликовано: 07.07.1981
Авторы: Каменецкий, Качалов, Логодовец, Селищев
МПК: F16C 29/06
