Передатчик буквопечатающего аппарата типа сименс

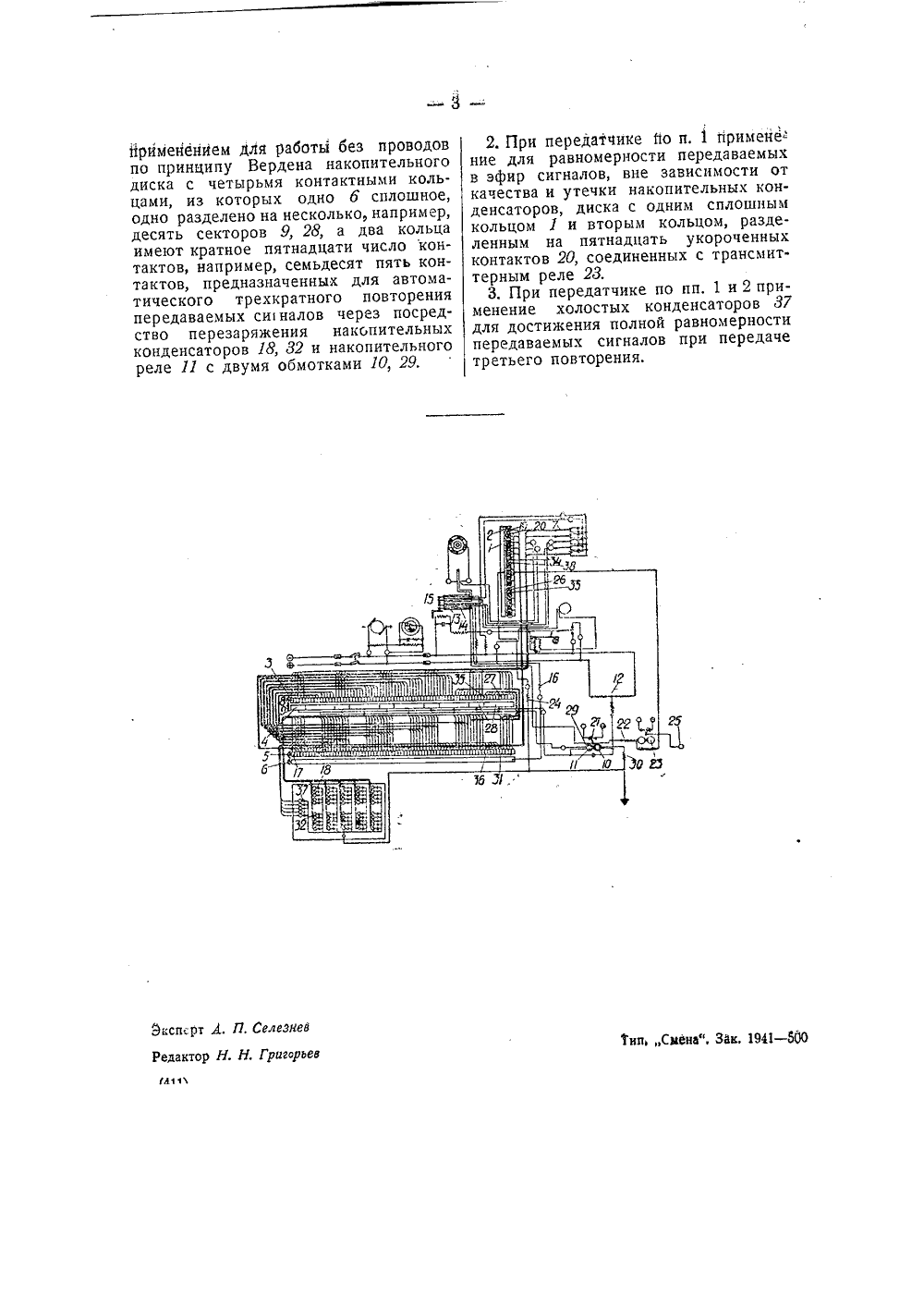

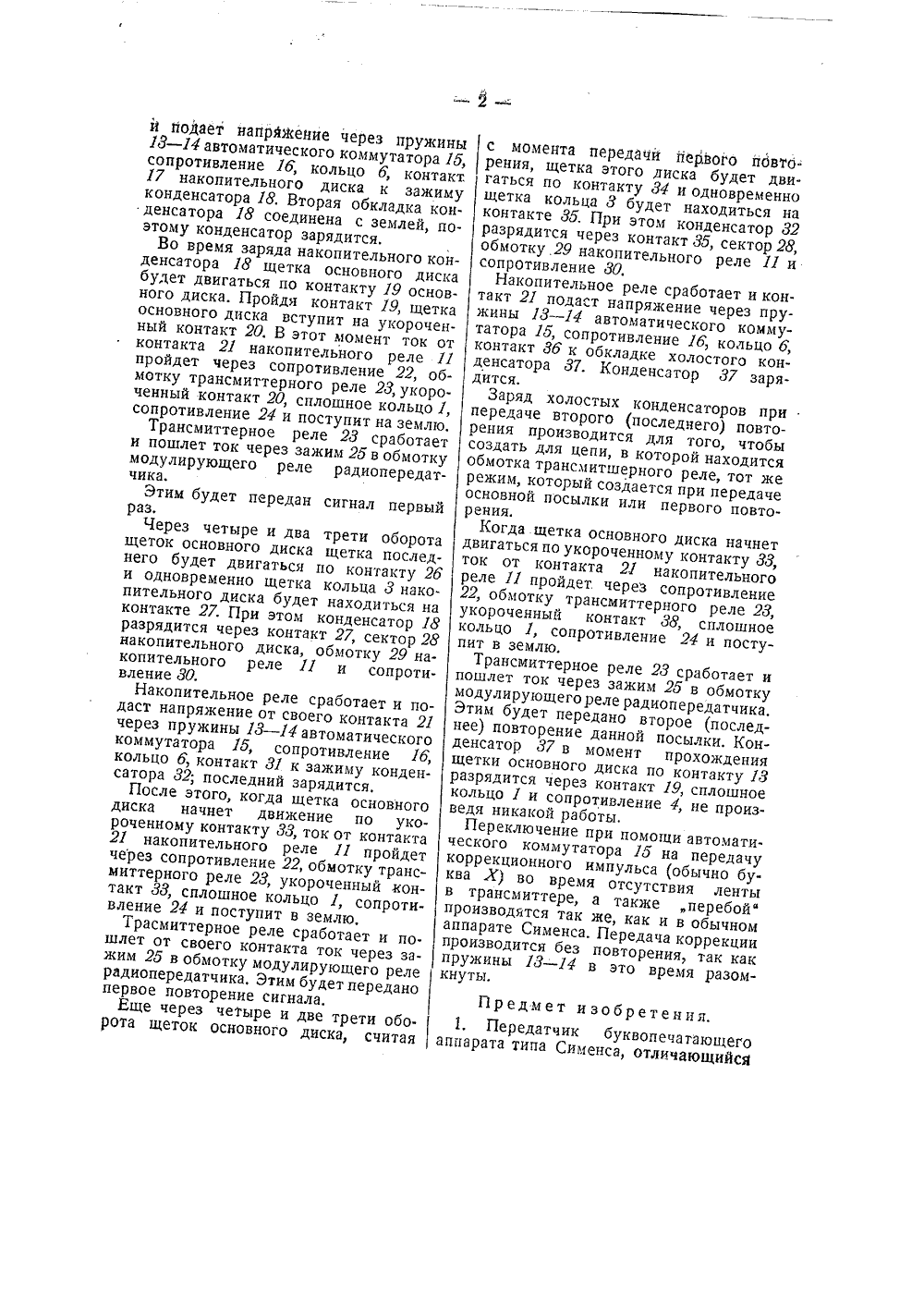

щего аппарата типа Сименса. В. В. Новикова и В. И. Керби, года (спр. о перв,144889),тва опубликовано 28 февраля 1935 года. При использдвании телеграфных аппаратов, в частности типа Сименса, дляработы по радио часто применяетсяизвестный принцип Вердена, согласнокоторому передаваемые сигналы автоматически повторяются с целью уменьшения влияния помех и фэдингов.Предлагаемое изобретение касаетсяпередатчиков упомянутого типа телеграфных аппаратов и состоит в их особом конструктивном оформлении,Сущнсв:ть изобретения заключаетсяв применении двух дисков, снабженныхкольцами, разделенными особым образом на ряд контактов.Первый из дисков служит для автоматического троекратного повторенияпередаваемых сигналов посредствомперезаряжения накопительных конденсаторов и накопительного реле, а второйобеспечивает равномерность сигналоввне зависимости от качества и утечкинакопительных конденсаторов.Изобретение предусматривает применение конденсаторов для достиженияполной равномерности передаваемыхсигналов при передаче третьего повторения.На чертеже изображена схема передатчика аппарата Сименса, измененнаясогласно изобретению,Основной диск передатчика и еетдва кольца 1 и 2, из которых и вое(41 И авторскому свидетельств заявленному 29 марта 193 ыдаче авторского свидетель сплошное, а второе разделено на пятнадцать, полных контактов, Каждыйполный контакт кольца 2 состоит,в свою очередь, из б исконтакта и рабочего укороченного контакта.Накопительный диск имеет четырекольца 3, 4, б, и б, из которых кольца3 и 5 разделены каждое на семьдесятпять контактов. Кольцо 6 сплошное,а кольцо 4 разделено на десять секто.ров, из которых пять имеют каждыйдлину, равную 575 окружности и другие пять секторов имеют каждый длину,равную 10/75 окружности, Шетки накопительного диска устанавливаются порадиусу.Соотношение чисел оборотов дисковдолжно быть таким, чтобы, когда щетканакопительного диска находится вначале первого контакта, то щетка основного диска стояла бы также в началепервого полного контакта.В настоящем изобретении щеткодержатель накопительного диска вращаетсяв пять раз медленнее щеткодержателяосновного диска,При передаче знака ток от контактного рычага 7 проходит через контактВ накопительного диска, сектор 9, обмотку 1 О накопительного реле 11 ипоступает к средней точке делителянапряжения 12.Накопительное реле 11 срабатываети подает напряжение через пружины13 - 14 автоматического коммутатора 1 б,сопротивление 1 б, кольцо б, контакт.17 накопительного диска к зажимуконденсатора 18. Вторая обкладка конденсатора 18 соединена с землей, поэтому конденсатор зарядится,Во время заряда накопительного конденсатора 18 щетка основного дискабудет двигаться по контакту 19 основного диска. Пройдя контакт 19, щеткаосновного диска вступит на укороченный контакт 20. В этот момент ток отконтакта 21 накопительного реле 11пройдет через сопротивление 22, обмотку трансмиттерного реле 23, укороченный контакт 20, сплошное кольцо 1,сопротивление 24 и поступит на землю.Трансмиттерное реле 23 сработаети пошлет ток через зажимов обмоткумодулирующего реле радиопередатчика,Этим будет передан сигнал первыйраз,Через четыре и два трети оборотащеток основного диска щетка последнего будет двигаться по контакту 2 би одновременно щегка кольца 3 накопительного диска будет находиться наконтакте 27, При этом конденсатор 18разрядится через контакт 27, сектор 28накопительного диска, обмотку 29 накопительного реле 11 и сопротивление 30.Накопительное реле сработает и подаст напряжение от своего контакта 21через пружины 13 - 14 автоматическогокоммутатора 15, сопротивление 1 б,кольцо б, контакт 31 к зажиму конденсатора 32; последний зарядится,После этого, когда щетка основногодиска начнет движение по укороченному контакту 33, ток от контакта21 накопительного реле П пройдетчерез сопротивление 22, обмотку трансмиттерного реле 23, укороченный контакт 33, сплошное кольцо 1, сопротивление 24 и поступит в землю.Трасмиттерное реле сработает и пошлет от своего контакта ток через зажим 25 в обмотку модулирующего релерадиопередатчика. Этим будет переданопервое повторение сигнала.Еще через четыре и две трети обо.рота щеток основного диска, считая с момента передачи первого повторения, щетка этого диска будет двигаться по контакту 34 и одновременнощетка кольца 3 будет находиться наконтакте Зб, При этом конденсатор 32разрядится через контакт Зб, сектор 28,обмотку.29 накопительного реле 11 исопротивление 30,Накопительное реле сработает и контакт 21 подаст напряжение через пружины 13 - 14 автоматического коммутатора 1 б, сопротивление 16; кольцо б,контакт Зб к обкладке холостого конденсатора 37. Конденсатор 37 зарядится,Заряд холостых конденсаторов при .передаче второго (последнего) повторения производится для того, чтобысоздать для цепи, в которой находитсяобмотка трансмитшерного реле, тот жережим, который создается при передачеосновной посылки или первого повторения.Когда щетка основного диска начнетдвигаться по укороченному контакту ЗЗ,ток от контакта 21 накопительногореле 11 пройдет через сопротивление22, обмотку трансмиттерного реле 23,укороченный контакт 38, сплошноекольцо 1, сопротивление 24 и поступит в землю.Трансмиттерное реле 23 сработает ипошлет ток через зажим 25 в обмоткумодулирующего реле радиопередатчика.Этим будет передано второе (последнее) повторение данной посылки, Конденсатор 37 в момент прохождениящетки основного диска по контакту 13разрядится через контакт 19, сплошноекольцо 1 и сопротивление 4, не произведя никакой работы,Переключение при помощи автоматического коммутатора 15 на передачукоррекционного импульса (обычно буква Х) во время отсутствия лентыв трансмиттере, а также перебой"производятся так же, как и в обычномаппарате Сименса. Передача коррекциипроизводится без повторения, так какпружины 13 - 14 в это время разомкнуты.Предмет изобретения.1. Передатчик буквопечатающего аппарата типа Сименса, отличающийсЯйрименением для работы без проводов по принципу Вердена накопительного диска с четырьмя контактными кольцами, из которых одно б сплошное, одно разделено на несколько, например, десять секторов 9, 28, а два кольца имеют кратное пятнадцати число контактов, например, семьдесят пять контактов, предназначенных для автоматического трехкратного повторения передаваемых сигналов через посредство перезаряжения накопительных конденсаторов 18, 32 и накопительного реле 11 с двумя обмотками 10, 29,2. При передатчике йо п. 1 примене ние для равномерности передаваемых в эфир сигналов, вне зависимости от качества и утечки накопительных конденсаторов, диска с одним сплошным кольцом 1 и вторым кольцом, разделенным на пятнадцать укороченных контактов 20, соединенных с трансмиттерным реле 23.3. При передатчике по пп, 1 и 2 применение холостых конденсаторов 37 для достижения полной равномерности передаваемых сигналов при передаче третьего повторения.ксперт Селезнев Редактор Н, Н. Григорье И 11 Ъ н, Смена", Зак. 1941 - 500
