Приемник буквопечатающего аппарата типа сименс

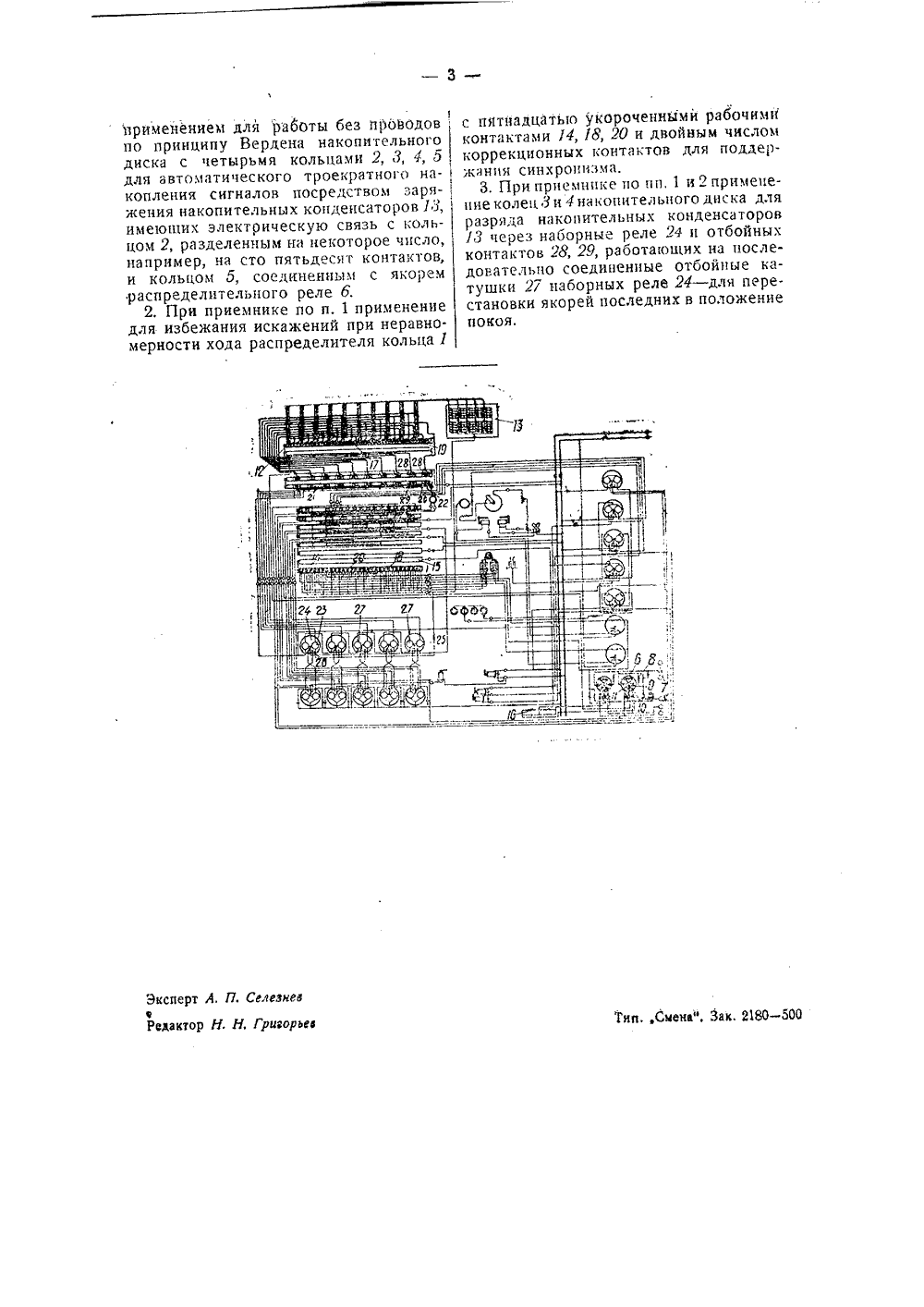

41580 ТЕЛЬСТВО АНИ П опечатаю щ о аппарата типа приемиика 1 МЕНС( авторском заявленноь И. Керби, 44889). 935 года. свидетельству В. В. Новикова и В, 29 марта 1934 года (спр. о перв,кого свидетельства опубликовано 28 февраля цдаче а ании телеграфных апости типа Сименса, для ио часто применяется цип Вердена, согласно аваемые сигналы авто. ряются, чтобы уменьомех и затухания.изобретение касается анного типа телеграфсостоит в их особом оформлении,бретения заключается накопительного диска заряжения накопительров, посредством кото матически повторяются Основнои диск приемника снабжен ольцом с двойным по сравнени 1 о . обычным аппаратом Сименса числом горрекционных контактов,На чертеже представлена схема гстройства аппарата Сименса, видоиз,енного согласно изобретению.Кольцо 1 основного диска имеет пят 1 адцать рабочих контактов вместо пятиобычном аппарате Сименса и соот,етственно втрое больше коррекционых контактов.Накопительный диск приемника имеет етыре кольца. Кольцо 2 разделено на то пятьдесят контактов, кольца 3 и 4 меют по восьмидесяти неравных кон 1(ласс 21 а, 11124 При использов паратов, в частн работы по рад известный прин которому перед м атически повто шить влияние пПредлагаемое приемников назв ных аппаратов и конструктивномСущность изо в применении :лужащего для ых конденсато ых сигналы авто гри раза. ЛЗО Р Ет Е 1"1." юзэ 1 ФЮ 33 Ю ВЧФ.ЬЦММюэь из фФ ктов (см. чертеж) и кольцо Б - сплоше Щетки накопительного диска враща 1 отся в десять раз медленнее щеток основного диска.Соотношение скоростей дисков должно быть таково, чтобы щетка основного диска находилась на середине первого рабочего контакта, в то время, когда щетка накопительного диска также находится на середине первого контакта.Входное реле, обмотка которого включена в цепь анода последней лампы усилителя низкой частоты, управляет распределительным реле б. Ток от контакта 7 входного реле проходит сопротивление 8, обмотку распределительного реле б и поступает в землю. Контактная пружина 9 распределительного реле 6 отклоняется к тому или другому контакту, Правый контакт 10 распределительного реле б является рабочим, левый контакт 11 в холост.При приеме рабочей посылки, контактная пружина 9 распределительного реле б отклонится к правому контакту 10 и тогда ток от положительной шины генератора поойдет правый контакт 10, реле б, кольцо 5 накопительного диска, контакт 12, кольца 2 и поступит к зажиму конденсатора 13. От второй обкладки конденсатора 13 зарядный токпройдет через контакт 14, кольцо 1,кольцо 75 и поступит к средней точкеделителя напряжений 1 б,Через четыре и две трети оборотащеток основного диска от передгпощейстанции поступит первое повторениеданного сигнала. При этом якорь распределительного реле б отклонитсяк контакту 10.От контакта распределительного реле б будет подано напряжение черезкольцо б, контакт 17 кольца 2 к зажимуконденсатора 13, Вторая обкладка конденсатора 13 получит в этот моментобратный полюс через контакт 18кольца 1, кольцо 15 и среднюю точкуделителя напряжения 1 б. Конденсатор 13будет вторично под напряжением.Еще через четыре и две трети оборота щеток основного диска с моментаприема первого повторения, от передающей станции поступит второеповторение данного сигнала. Якорьраспределительного реле 6 отклонитсяк конгякту 10, От контакта 9 распределительного реле б будет поданонапряжение через кольцо д и контакт 19к зажиму конденсатора 13.Вторая обкладка конденсатора 13получит в этот момент обратный полюсчерез контакт 20 кольца 1, кольцо 15и среднюю точку делителя напряжений 1 б. Конденсатор 13 окажется третийряз под напряжением, после чего, когдащетка кольца 3 начнет движение поконтакту 21, конденса 1 ор 13 р,.зрядитсячерез контакт 21 кольца 3, контакт 22кольца 4, обмотку 23 наборного реле 24и сопротивление Ж Якорь наборногореле 24 отклонится к правому контакту 2 б.Таким образом, прием рабочей посылки производится три раза ня один и тотже конденсатор, который при правильномприеме будет три раза под напряжением,но для того, чтобы накопительныйконденсатор полностью зарядился, достаточно времени прохождения щеткипо одному контакту накопительногодиска и поэтому, если переданная противоположной станцией рабочая посылкапропадет один или даже два раза,вследствие грозового разряда при работена длинных волнах или замирания приработе ка коротних волках, то все же накопительный конденсатор будет заря жен, и якорь наборного реле будет перекинут к правому контакту, т. е, рабочая посылка будет принята пра- В ил еэто.При приеме холостой посылки якорь распределительного реле б отклоняется к левому контакту 11, который является холостым, вследствие чего соответству ющий накопительный конденсатор зарядя не получает, и, следовя. тельно, соответству:ощее наборное реле не получит разрядного импульса.Для того, чтобы при прчеме холостой посылки якорь наборного реле оказался у левого контакта, перед каждым разрядом накопительных конденсаторов, через дополнительные обмотки 27 всех наборных реле посылается с особых контактов накопительного диска отбойный ток, который ставит якорь всех наборных реле к лееым контактам.Отбой происходит следующим образом. От минусовой шины генератора отбойный ток проходит через контакт 28 кольца 3, контакты 29 кольца 4, последовательно через отбонные обмотки 27 всех наборных реле и поступает к плюсовой шине генератора,В данной системе для избавления от помех при работе на длинных волнах радиопередатчик излучает негативную телеграфную работу, т, е. рабочим импульсом является отсутствие посылки высокой частоты, а при работе на коротких волнах дается позитивная работа, т, е. рабочая посылка является импульсом высокой частоты.Для перехода с коротких волн на длинные достаточно переменить полюса линейной оатареи на контактах трансмиттерного реле передающей станции и одновременно переменить концы обмоток у входного реле приемной станции,Схема приемника, касающаяся печатания знака, перевода на цифры, на латинский алфавит и т. д. остается та же, что и на обычном аппарате Сименса. Предмет изобретения,1. Приемник буквопечатающего аппа. рата типа Сименса, отличающийся11 рименением для работы без проводов по принципу Вердена накопительного диска с четырьмя кольцами 2, 3, 4, 5 для автоматического троекратного накопления сигналов посредством заря-жения накопительных конденсаторов И,имеющих электрическую связь с кольцом 2, разделенным на некоторое число, например, на сто пятьдесят контактов, и кольцом 5, соединенным с якорем распределительного реле б.2, При приемнике по п, 1 применение для избежания искажений при неравномерности хода распределителя кольца 1 с пятнадцатью укороченнйми рабочими контактами 14, 18, 20 и двойным числом коррекционных контактов для поддержания синхроиизма.3, При приемнике по нп, 1 и 2 применение колец Зи 4 накопительного диска для разряда накопительных конденсаторов И через наборные реле 24 и отбойных контактов 28, 29, работающих на последовательно соединенные отбойные катушки 27 наборных реле 24 - для перестановки якорей последних в положение покоя,
