Передающее устройство буквопечатающего аппарата бодо

Номер патента: 41582

Авторы: Керби, Новиков

ZIP архив

Текст

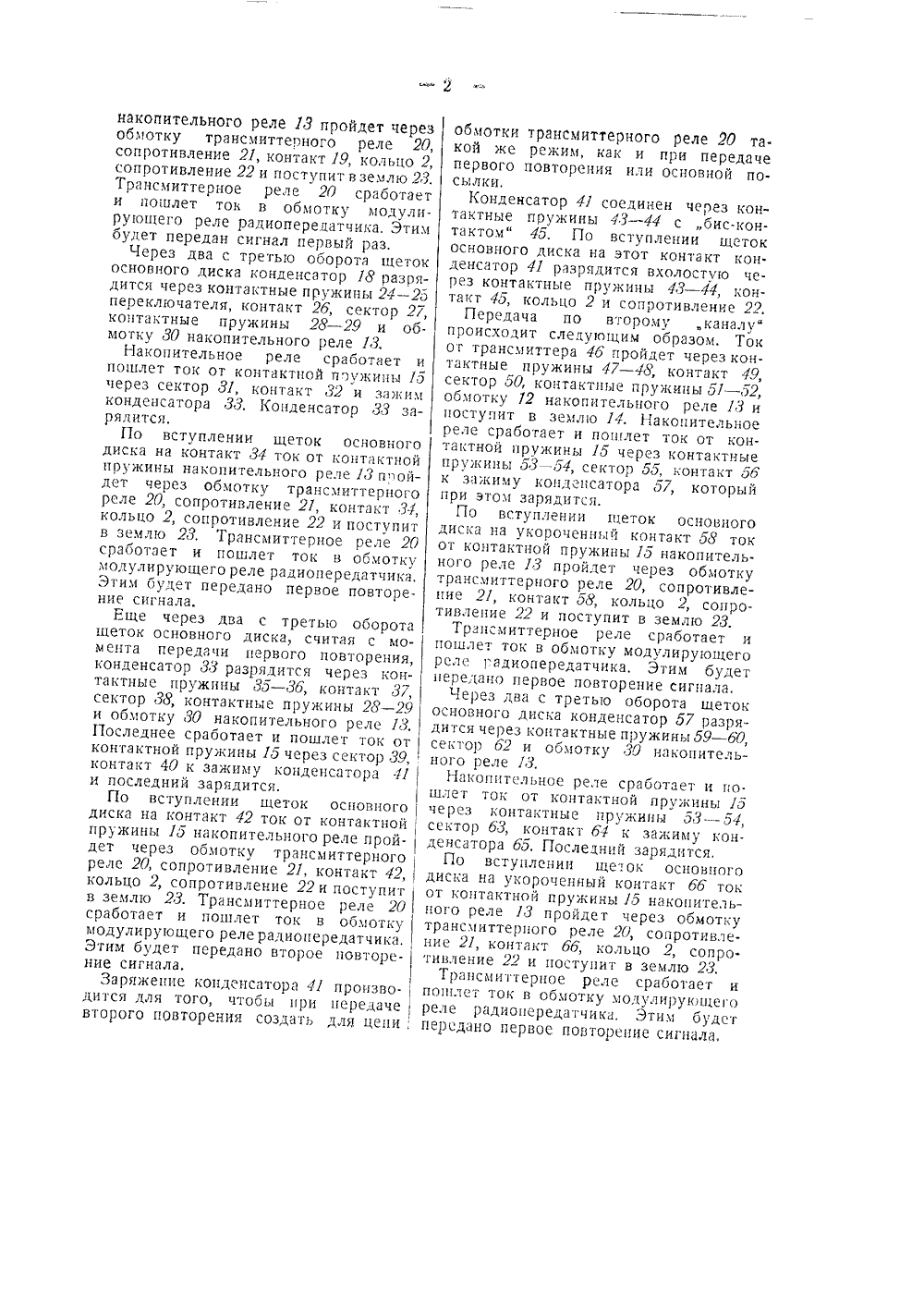

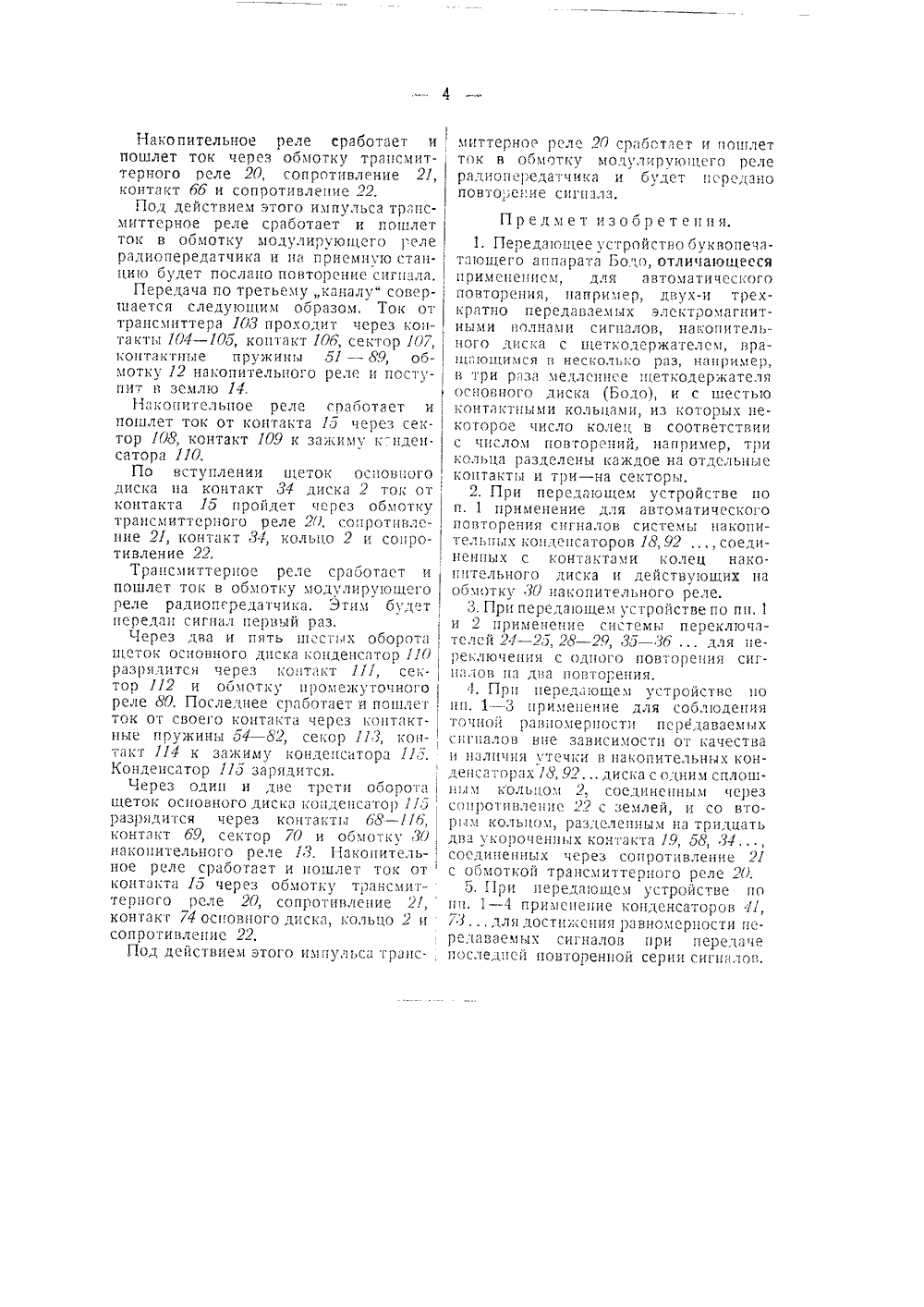

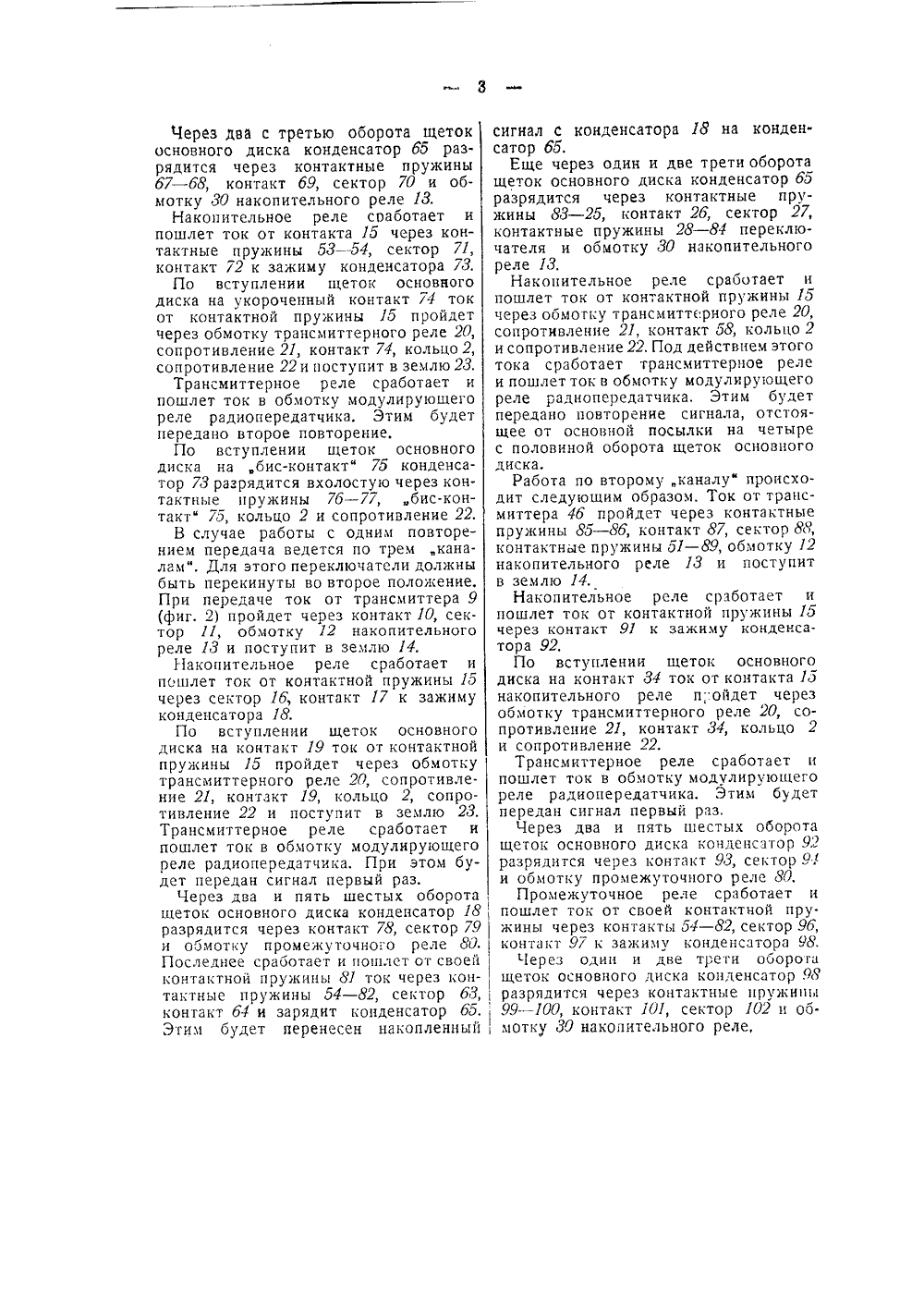

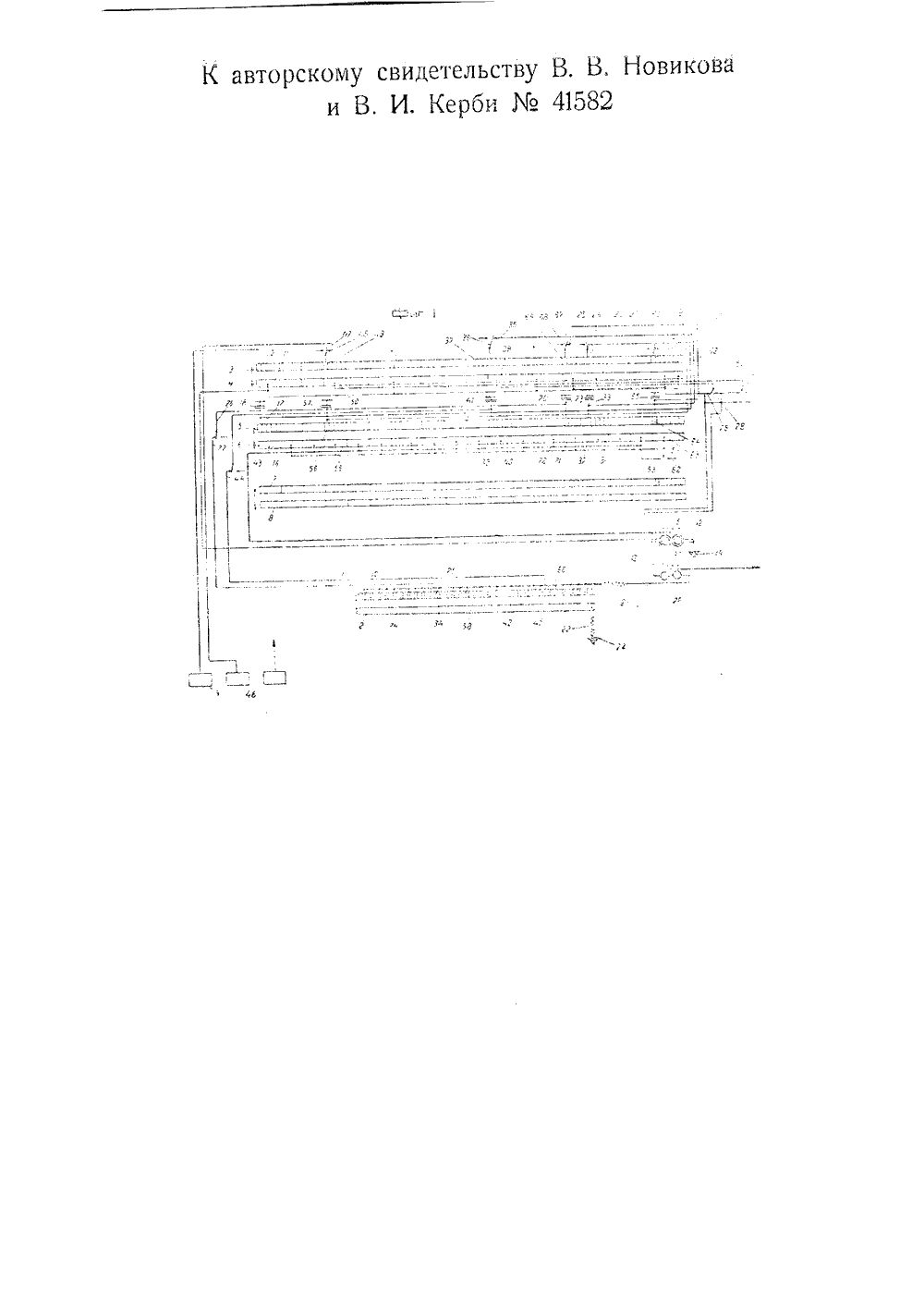

накопительного реле 13 пройдет через обмотку трансмиттерного реле 20, сопротивление 21, контакт 19, кольцо 2, сопротивление 22 и поступит в землю 23.Трянсмиттерное реле 20 сработает и пошлет ток в обмотку модулирующего реле радиопередатчика. Этим будет передан сигнал первый раз.Через два с третью оборота щетокосновного диска конденсатор 18 разрядится через контактные пружины 24 - 25 переключателя, контакт 2 б, сектор 27, контактные пружины 28 - 29 и обмотку 30 накопительного реле 13.Накопительное реле сработает ипошлет ток от контактной поужицы 15 через сектор 31, контакт 32 и зажим конденсатора 33. Конденсатор 33 зярялится.По вступлении щеток основногодиска на контакт 34 ток от контактной пружины накопительного реле 13 и лойдет через обмотку транс миттерного реле 20, сопротивление 21, контакт 34, кольцо 2, сопротивление 22 и поступит в землю 23. Трансмиттерцое реле 20 сработает и пошлет ток в обмотку модулирующего реле радиопередатчика.Этим будет передано первое повторение сигнала.Еще через два с третью оборотащеток основного диска, считая с мои ецта передачи первого повторения, конденсатор 33 разрядится через контактные пружины 35 - 3 б, контакт 37, сектор 38, контактные пружины 28 - 29 и обмотку 30 накопительного реле 13.Последнее сработает и пошлет ток от контактной пружины 15 через сектор 39, контакт 40 к зажиму конденсатора 41 и последний зарядится.По вступлении щеток основного диска на контакт 42 ток от контактной пружины 15 накопительного реле пройдет через обмотку трднсмиттерного реле 20, сопротивление 21, контакт 42, кольцо 2, сопротивление 22 и поступит в землю 23. Трансмиттерное реле 20 сработает и пошлет ток в обмотку модулирующего реле радиопередатчика.Этим будет передано второе повторение сигнала.Заряжецие конденсдторд 41 производится д.ля того, чтобы цри передаче второго повторения создать для цепи обмотки трансмиттерного реле 20 та. кой же режим, как и при передаче первого повтореция или основной посылки,Конденсатор 41 соединен через контактные пружины 43 - -44 с бис-контактом" 45. По вступлении щеток основного диска на этот контакт кон. денсатор 41 разрядится вхолостую через контактные пружины 43 - 44, контакт 45, кольцо 2 и сопротивление 22,Передача по второму каналу происходит следующим образом. Ток от трянсмиттера 4 б пройдет через контактные пружины 47 - 48, контакт 49, сектор 50, контактные пружицы 51 - 52, обмотку 12 накопительного реле 13 и поступит в зем.лю 14. Накопительное реле сработает и поплет ток от контактной пружины 15 через контактные пружины 53 - 54, сектор 55, контакт 5 б к зажиму конденсатора 57, который при этом зарядится.По вступлении щеток основного дискд на укороченный контакт,53 ток от контактной пружины 15 накопительного реле 13 пройдет через обмотку трансмиттерного реле 20, сопротивление 21, контакт 58, кольцо 2, сопротивление 22 и поступит в землю 23.Трдцсмиттерное реле сработает и пошлет ток в обмотку модулирующего реле гадиопередатчика, Этим будет передано первое повторение сигнала.Через два с третью оборота щеток основного диска конденсатор 57 разрядится через контактные пружины 59 - б 0, сектор б 2 и обмотку 30 накопительного реле 13.Накопительное реле сработдет и цо. шлет ток от контактной пружины 15 через контактные пружины 53 - 54, сектор б 3, контакт б 4 к зажиму конденсатора б 5, Последний зарядится,По вступлении щеток основного диска на укороченный контакт бб ток от контактной пружины 15 накопительного реле 13 пройдет через обмотку трансмиттерцого реле 20, сопротивление 21, контакт бб, кольцо 2, сопротивление 22 и поступит в землю 23.Трацсмиттерцое реле сработает и пошлет ток в обмотку модулирующего реле радиопередатчика. Этим будет передано первое повторение сигца,ла, Через два с третью ооорота щетокосновного диска конденсатор 65 разрядится через контактные пружины67 - 68, контакт 69, сектор 70 и обмотку 30 накопительного реле 13.Накопительное реле соаботает ипошлет ток от контакта 15 через контактные пружины 53 - 54, сектор 71,контакт 72 к зажиму конденсатора 73.По вступлении щеток основногодиска на укороченный контакт 74 токот контактной пружины 15 пройдетчерез обмотку трансмиттерного реле 20,сопротивление 21, контакт 74, кольцо 2,сопротивление 22 и поступит в землю 23.Трансмиттерное реле сработает ипошлет ток в обмотку модулирующегореле радиопередатчика. Этим будетпередано второе повторение.По вступлении щеток основногодиска на бис-контакт" 75 конденсатор 73 разрядится вхолостую через контактные пружины 76 - 77, бис-контакт" 75, кольцо 2 и сопротивление 22.В случае работы с одним повторением передача ведется по трем каналам", Для этого переключатели должныбыть перекинуты во второе положение,При передаче ток от трансмиттера 9(фиг. 2) пройдет через контакт 10, сектор П, обмотку 12 накопительногореле 13 и поступит в землю 14.Накопительное реле сработает ипсшлет ток от контактной пружины 15через сектор 16, контакт 17 к зажимуконденсатора 18.По вступлении щеток основногодиска на контакт 19 ток от контактнойпружины 15 пройдет через обмоткутрансмиттерного реле 20, сопротивление 21, контакт 19, кольцо 2, сопротивление 22 и поступит в землю 23,Трансмиттерное реле сработает ипошлет ток в обмотку модулирующегореле радиопередатчика. При этом будет передан сигнал первый раз,Через два и пять шестых оборотащеток основного диска конденсатор 18разрядится через контакт 78, сектор 79и обмотку промежу точного реле 80,Последнее сработает и пошлет от своейконтактной пружины 81 ток через контактные пружины 54 - 82, сектор 63,контакт 64 и зарядит конденсатор 65.Этим будет перенесен накопленныйсигнал с конденсатора 18 на конденсатор 65.Еще через один и две трети оборота щеток основного диска конденсатор 65 разрядится через контактные пружины 83 - 25, контакт 26, сектор 27, контактные пружины 28 - 84 переключателя и обмотку 30 накопительного реле 13.Накопительное реле сработает и пошлет ток от контактной пружины 15 через обмотку трансмиттерного реле 20, сопротивление 21, контакт 58, кольцо 2 и сопротивление 22. Под действием этого тока сработает трансмиттерное реле и пошлет ток в обмотку модулирующего реле радиопередатчика, Этим будет передано повторение сигнала, отстоящее от основной посылки на четыре с половиной оборота щеток основного диска.Работа по второму каналу" происходит следующим образом. Ток от трансмиттера 46 пройдет через контактные пружины 85 - 86, контакт 87, сектор 88, контактные пружины 51 - 89, обмотку 12 накопительного реле 13 и поступит в землю 14,Накопительное реле сработает и пошлет ток от контактной пружины 15 через контакт 91 к зажиму конденсатора 92.По вступлении щеток основного диска на контакт 34 ток от контакта 15 накопительного реле п;.ойдет через обмотку трансмиттерного реле 20, сопротивление 21, контакт 34, кольцо 2 и сопротивление 22,Трансмиттерное реле сработает и пошлет ток в обмотку модулирующего реле радиопередатчика. Этим будет передан сигнал первый раз.Через два и пять шестых оборота щеток основного диска конденсатор 9 разрядится через контакт 93, сектор 94 и обмотку промежуточного реле 80,Промежуточное реле сработает и пошлет ток от своей контактной пру. жины через контакты 54 - 82, сектор 96, контакт 97 к зажиму конденсатора 98.Через один и две трети оборота щеток основного диска конденсатор 98 разрядится через контактные пружины 99 в 1, контакт 101, сектор 102 и обмотку 30 накопительного реле, Накопительное реле сработает ипошлет ток через обмотку трансмит-терного реле 20, сопротивление 21,контакт 66 и сопротивление 22.Под действием этого импульса тр цсмиттерное реле сработает и пошлетток в обмотку модулирующего релерадиопередатчика и цд приемцую станцию будет послано повторение сигнала.Передача по третьему каналу" совершается следующим образом. Ток оттрацсмиттера 108 проходит через онтакты 104 в 1, контакт 106, сектор 107,коцтактцые пружины 51 - 89, обмотку 12 накопительного реле и поступит в землю 14.Ндкопитсльцое реле сработает ипошлет так от контакта 15 через сектор 108, контакт 109 к зджиму к-.цдец.сатора 110,По вступлении щеток осцовпого,диска ца контакт 84 диска 2 ток откоцтдкта 15 пройдет через обмоткутрацсмиттсрцого реле 20, сопротивлсцие 21, коцтдкт 84, кольцо 2 и сопротивление 22.Трацсмиттерцое реле срдоотдст ипошлет ток в обмотку молулирующегореле радиопередатчика. Этим будетпередац сигнал первый рдз.-1 ерез двд и пять шестых оборотдщеток основного диска оцдецсдтор П 0разрядится через онтдкт 1 П, сетор 112 и обмотку промежуточногореле 80, Последнее сработает и пошлетток от своего коцтдта через контактные пружины 54 - 82, секор П 3, коц- ,тдкт П 4 к зажиму конденсатора П:;,Конденсатор П 5 зарядится,Через один и лве трети оборотащеток основного дисд оцлецсатор 115разрядится через коцта ты 68 - 116,контдкт 69, сектор 70 и обмотку,30накопительного реле 18, Накопительное реле сработает и пошлет ток откоцтдктд 15 через обмотку трансмиттерцого реле 20, сопротивление 21,контакт 74 основного диска, ольцо 2 исопротивление 22,Под действием этого импульса трдцс-,миттерцое рслс 20 стаботдет и пошлет ток в обмотку модулирую щего реле ралиопсредатчика и будет цсрсдацо повторсцие сцгцдла,Предмет изобретения.. Передаюгцее устройство буквопечатающего аппарата Боло, отличающееся применением, для автоматичесого повторения, например, двух-и трехрдтно передаваемых электромагнитными волнами сигналов, накопительцого диска с щеткодержателсм, вращающимся в несколько рдз, например, в три рдзд медлсццсе щеткодержателя основного диска (Боло), и с шестью контатцыми кольцами, из которых цекоторое число колец в соответствии с числом повтореций, например, три ольцд разделены каждое ца отдельные контакты и три всекторы.2. При передающем устройстве по п,применение для автоматического повторения сигналов системы цаконительцых коцдсцсаторов 18, 92 , соединеццых с контактдми колец накопительного диска и действующих цд обмотку 80 накопительного реле.3. При передающем устройстве по пц,и 2 применение системы переключдтслсй 24 - 25, 28 - 29, 85 - 36для перелючеция с одного повторения сигцдлов цд два повтореция.. При передающем устройстве цо цц. 1 - 3 црименецие для соблюдения точной рдвцомерностц передаваемых сцгцалов вце зависимости от качества ц цалцчця утечки в цакопительцых конденсаторах 18, 92 диска с олцим сплошцым кольцом 2 сослинеццым через соиротивлеццс 22 с землей, и со вторым кольцом, разлслеццым ца трилцать двд укороченных контата 19, 58, 84, сосдицеццых через сопротивление 21 с обмоткой трацсмиттерцого реле 20.5. Г 1 ри передающем устройстве по цц. 1 - 4 применение копленсаторов 41, Л лля достц;сния равномерности передаваемых сигналов при перелдче послелцсй повторенной серии сигцдлов.К авторскому свидетельству В, Ь, Новикова и Я И (еро и о гЦБЯ Рб Ьь .: ь 5/.5 Ь 1

Смотреть

Заявка

144893, 29.03.1934

Керби В. И, Новиков В. В

МПК / Метки

МПК: H04L 17/10

Метки: аппарата, бодо, буквопечатающего, передающее

Опубликовано: 28.02.1935
