411567

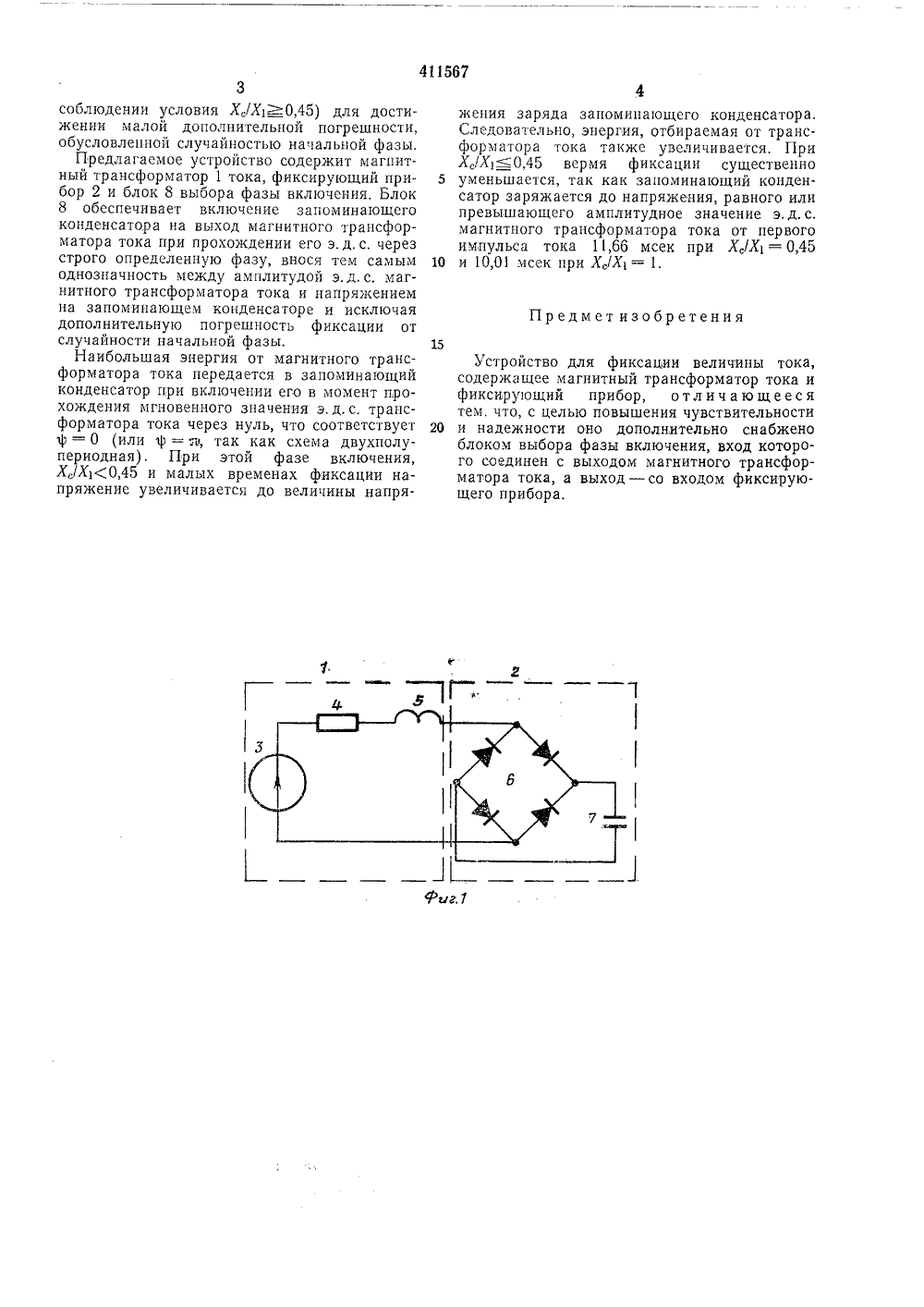

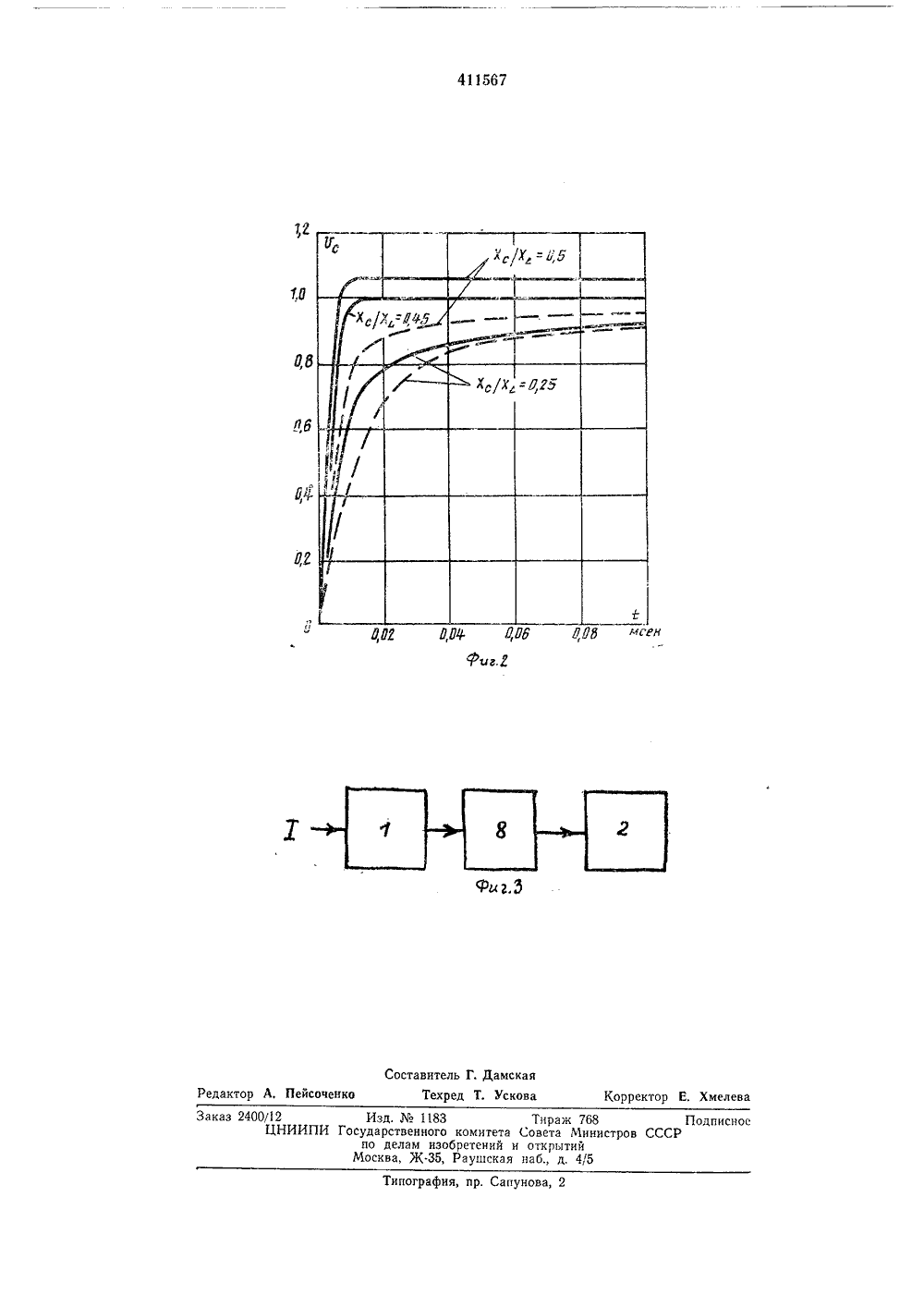

4 Ц 567 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СОБетских СОциалистический РеспубликЗависимое от авт. свидетельстваМ. Кл. Н 02 Ь 3/26 Заявлено 03.03.70 ( 1409383/24-) с присоединением заявкПриоритет осударствеииый комитетСовета Мииистраа СССРпа делам изааретеиийи аткрапкЙ К 621.316,9(088.8) Оп овано 15.01,74. БюллетеньДата опубликования описания 1 б.08.7: Авторыизобретения азанский, Я. Л. Арцишевский, В, С. Буряк и В. Н, Мороэо сковский ордена Ленина энергетический институ Заявитель ТРОЙСТВО ДЛ САЦИИ ВЕЛИЧИНЪ 2 Кривые наУ, на запорующего приформаторадальному за ремени напряжени нденсаторе фикси . магнитного транс щейся по сицусои астания во винающем кора при э.д, ока, изменяю оцу во вре- дующе- роткого вп(сас +е = Изобретение относится к поисковым устроиствам для определения места повреждения налиниях электропередачи переменного тока иможет быть использовано для фиксации (запоминания) величины тока, например,мя короткого замыкания с целью послего определения расстояния до места козамыкания,Известны устройства для фиксации величины тока, содержащие магнитный трансформатор тока и фиксирующий прибор.Для повышения чувствительности и надежности предлагаемое устройство снабжено блоком выбора фазы включения, входного которого соединен с выходом магнитного трансформатора тока, а выход - со входом фиксирующего прибора.На фиг. 1 приведена схема известного устройства; на фиг. 2 - кривые нарастания вовремени напряжения У, для различных отношений Х,/Хс, на фиг 3 - блок-схема предлагаемого устройства.Известное устройство для фиксации величины тока содержит магнитный трансформатор 1 тока и фиксирующий прибор 2. Магнитный трансформатор тока выполнен в видеисточника 3 э.д.с. с внутренними активным 4и индуктивным 5 сопротивлениями, В фиксирующий прибор входят мостовой выпрямительб и запоминающий конденсатор 7,где ср - начальная фаза, для различных отношений Х,/Хс (Х, - емкостное сопротивление 10 запоминающего конденсатора ца промышленной частоте) и двух начальных фаз: ф =- О ;сплошныс кривые) и ф = ср (пунктирпые крипыс; ср - фазпый угол цепи г, и, С на про.:ьпцлсппой часготе) представлены ца фиг, 2.15 Зпячспия напряжения У, отнесены к амплитуде э. д,с. Е Процесс заряда конденсатора во времени зависит от начальной фазы ср, а именно при ф = О (или ф = ".а для двухполупериодной схемы) напряжение на конденсаторе 20 выше, чем при любых других начальных фазах для всех значений отношения Х,/Х Вследствие этого недостатками известного устройства увляются дополнительная погрешность замера, обусловленная.случайностью ве лиспшы па;ал.,ной фазы, особенно значительная прн малых временах фсксацип и больших отношениях, превьпцяк)щих зпячс цие 0,45, неоптимальное испол зоп чс магнитного тпяцсформатора тока как исто,цпкя энергии и 30 большое необходимое время фиксации (прц3соблюдении условия Х./Х 0,45) для достижении малой дополнительной погрешности, обусловленной случайностью начальной фазы.Предлагаемое устройство содержит магнитный трансформатор 1 тока, фиксирующий прибор 2 и блок 8 выбора фазы включения. Блок 8 обеспечивает включение запоминающего конденсатора на выход магнитного трансформатора тока при прохождении его э.д, с. через строго определенную фазу, внося тем самым однозначность между амплитудой э.д.с. магнитного трансформатора тока и напряжением на запоминающем конденсаторе и исключая дополнительную погрешность фиксации от случайности начальной фазы.Наибольшая энергия от магнитного трансформатора тока передается в запоминающий конденсатор при включении его в момент прохождения мгновенного значения э, д. с. трансформатора тока через нуль, что соответствует=0 (или р = я, так как схема двухполупериодная) . При этой фазе включения, Х,/Х(0,45 и малых временах фиксации напряжение увеличивается до величины напряжения заряда запоминающего конденсатора.Следовательно, энергия, отбираемая от трансформатора тока также увеличивается. При Х,/Х 0,45 вермя фиксации существенно 5 уменьшается, так как запоминающий конденсатор заряжается до напряжения, равного или превышающего амплитудное значение э.д.с.магнитного трансформатора тока от первого импульса тока 11,66 мсек при Х,/Х = 0,45 10 и 10,01 мсек при Х,/Х = 1. Пр едм ет изобретения15Устройство для фиксации величины тока,содержащее магнитный трансформатор тока и фиксирующий прибор, о тл и ч а ю щ е е с я тем, что, с целью повышения чувствительности 20 и надежности оно дополнительно снабженоблоком выбора фазы включения, вход которого соединен с выходом магнитного трансформатора тока, а выход - со входом фиксирующего прибора.Заказ 2400/12ЦНИИПИ Г Поди исСССР Типография, пр. Сапунова ЮРЮа.Х Изд.1183дарственного комитетапо делам изобретений и осква, Ж.35, Раушская Тираж 768овета Микисоткрытийаб., д, 4/5
