Первичный преобразователь импульсов давления

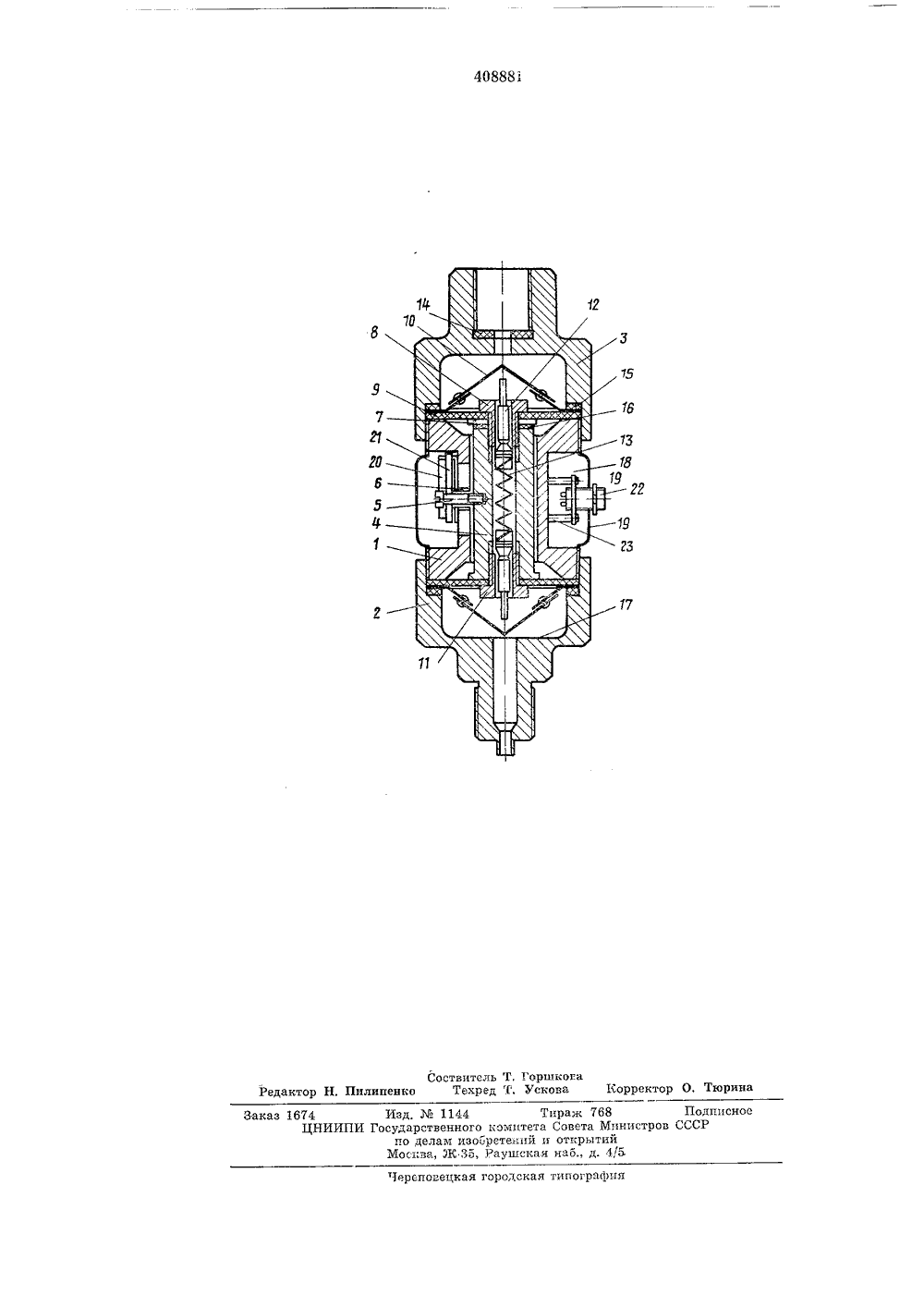

",О 5 ОЗ СОВЕТСКИХ Социалистических РеспубликЗависпмое от авт. свидетельства -Заявлено 26,И.1971 ( 1682488/27-11)с присоединением заявки-В 65 д 51/021 17 д 3/00 Государственнай комитеСовета Министров СССРпо делам изооретенийи открытий нор итетвубликовано ЗО.Х 1.1973, Бюллетень48 Д К 621.867.876 (088.8 1 Дата оцубликоваци писания 19.1 Х.197 Авторыизобретен Белкин, А, П. Рощин и В. Л, Пырхав яявцтель ЫИ ПРЕОБРАЗОВАТЕЛЬ ИМПУЛЬСОВ ДАВЛЕИ 1 В ТРУЬОПРОВОДЕ НЕРВИ се надежность из-з 5 Е 5 ООЩИЦв разрезеазовательс 5, нижнюгии подвижвинтом 5,котороготцых клапяя 2 ц верямц 9 обра исыва На чертеже 1 емого преобраз Первичный давления имеет нюю 3 крышки содержащий ш шайбой 7, на т корпусов седел ны диафрагмы ки вместе с дизобрацователяпреобркорпуи упруток 4 сорцах8 обря9. Нижафрагм импульсов ю 2 и верхный элемент, втулкой б и при помощи апов укрсплехняя 3 крышзуют две еаИзобретение относится к области трубопроводного транспорта, а именно к технике контроля состояния трубопровода цмпульсными способами по характеристике переходного процесса.Известны первичные преобразователи импульсов давления в трубопрово;(е, содержащие две камеры, соединенные каналами с тру оопроводом, и упругий элемент, разделяющий камеры ц преобразующий перепад дявлсчшя в камерах в электрический сигнал.Осцовцымц недостатками тае(х пр(.обрязо- ВЯТЕ.ЛЕЙ 51 ВЛЯ(.С 5 О, 1 ТО Д 151 ЦВЬ 1 П(ПИ 51 Ц )УВГТВИ)Е)П 5 ЦОСТП Е МЯЛЬ 1 М ЦЗ 5 СПЕЦП 5)Х ДтВЛЕПця объем ОДНОЙ и;) 52 хе 1) Ве,ч)вя)от или соедпняют с ВО:5 дуцИым еолпяем, я В е 11 я,1 е, соединяющем эту камеру с трубопроводом, повышают гидравлическое сопротивление, например, установкой жцклеров. Однако это приводит к тому, что возврат упругого элемента в исходное положение происходит медленно из-за большого времецп выравнивания давления в камерах и преобразователь це будет готов к улавливанию последующих изменений давления (гидравлических импульсов), следующих с малыми интервалами времени. Это приводит к ограничению возможностей регистрирующих гидравлические импульсы приборов, работающих с такими преобразователями. Кроме того, наличие жиклсров В каналах этой системы снижает я возможного засорения.Цель изобретения - повышение чувствительности преобразователя и надежности сго работы.Это достигается тем, что каналы выполнены в упругом элементе и соединены последовательно, причем в проточной части каналов установлены обратные клапаны.В результате переток жидеости цз каС 1)ы в камеру прц возникновении разности давлений происходит после пер(.1 еп)епп 5 уцрт гого элемента ц срябатываця датчика псремецепия, Это повышает чувствительность преобразователя, Открытие клапанов в еонцс ходя упругого элемента ускоряет Выравнивание давлений в камерах ц обеспечивает самоочищение проточных каналов, что повышает надежность в работе первичного преобразователя.меры, нижняя из которых соединена с трубопроводом, а верхняя - с манометром или воздушным колпаком. В каждой камере установлены ограничители 10. Каналы 11 для сообщения полостей между собой выполнены в подвижном штоке 4 и имеют обратные клапаны 12, установленные в седлах 8 при помощи пружины 13, В разъемах между корпусом 1 и крышками 2 и 3, штоком 4 и шайбой 7, верхней крышкой 3 и манометром или воздушным колпаком установлены прокладки 14 - 1 б, На входе в датчик в нижней крышке 2 установлена сетка 17.Во внешних пазах 18 корпуса, закрытых кожухом 19, установлены микровыключатели 20 с пружинами 21 и штепсельный разъем 22, который прикреплен к корпусу 1 винтами с упорными втулками 23.Первичный преобразователь импульсов давления в трубопроводе работает следующим образом.При установке на контролируемый трубопровод перекачиваемая жидкость заполняет обе камеры преобразователя и вслсдствис равенства давления в них из-за неплотной посадки клапанов 12 и одинакового прогиба диафрагм 9 обеспечивается центровка подвижного упругого элемента и пажимного винта 5 в нейтральное положение,При плавных изменениях давления в трубопроводе давление в нижней и верхней камерах одинаковое и усилия на шток 4 с ооеих сторон компенсируются,При резком изменении давления в трубопроводе вследствие переходного процесса, например гидравлического удара, давление в камерах не успевает сразу выровняться из-за большого гидравлического сопротивления каналов 11, так как прп сборке обратные клапаны 12 к их седлам 8 не притираются. Возникающий перепад давлений обуславливает пере 5 мещение упругого элемента в сторону полостис меньшим давлением, Нажимной винт 5, перемещаясь вместе со штоком 4, замыкает микровыключатели 20 с помощью пружин 21,коммутируя соответствующие цепи.О В конце хода штока 4 хвостовик соответствующего обратного клапана 12 набегает наограничитель 10, клапан открывается, гидравлическое сопротивление канала 11 падает ипроисходит быстрое выравнивание давлений в15 обеих полостях и возвращение упругого элемента в нейтральное положение,Последовательное размещение каналов вподвижной части преобразователя позволяетупростить его конструкцию, повысить чувствп 20 тельность и обеспечить самоочпщепие проточных каналов малого сечения с помощью под.Вжх каалов. Предмет зобретеи 525Первичный преобразователь импульсовдавления в трубопроводе, содержащий две камеры, соединенные каналами с трубопроводом, и упругий элемент, разделяющий камеры З 0 и преобразующий перепад давления в камерах в электрический сигнал, отличаоиийся тем, что, с целью повышения чувствительности преобразователя и надежности его работы, каналы выполнены в упругом элементе и соЗ 5 единены последовательно, причем в проточнойчасти каналов установлены обратные клапаныы.Заказ 1674ЦНИ одппсноР ов С И Го Череповецкая городская типография зд,1144дарственного комитета по делам изойретеннй и оспва, Ж Зо, Раушска,я краж 768 Совета М и н открытий наб д. 4,Ъ
