Привод роторного рабочего органа 1пйн=1-0-п u. ш5иьп i-ю т г t-iaj
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 393407
Текст

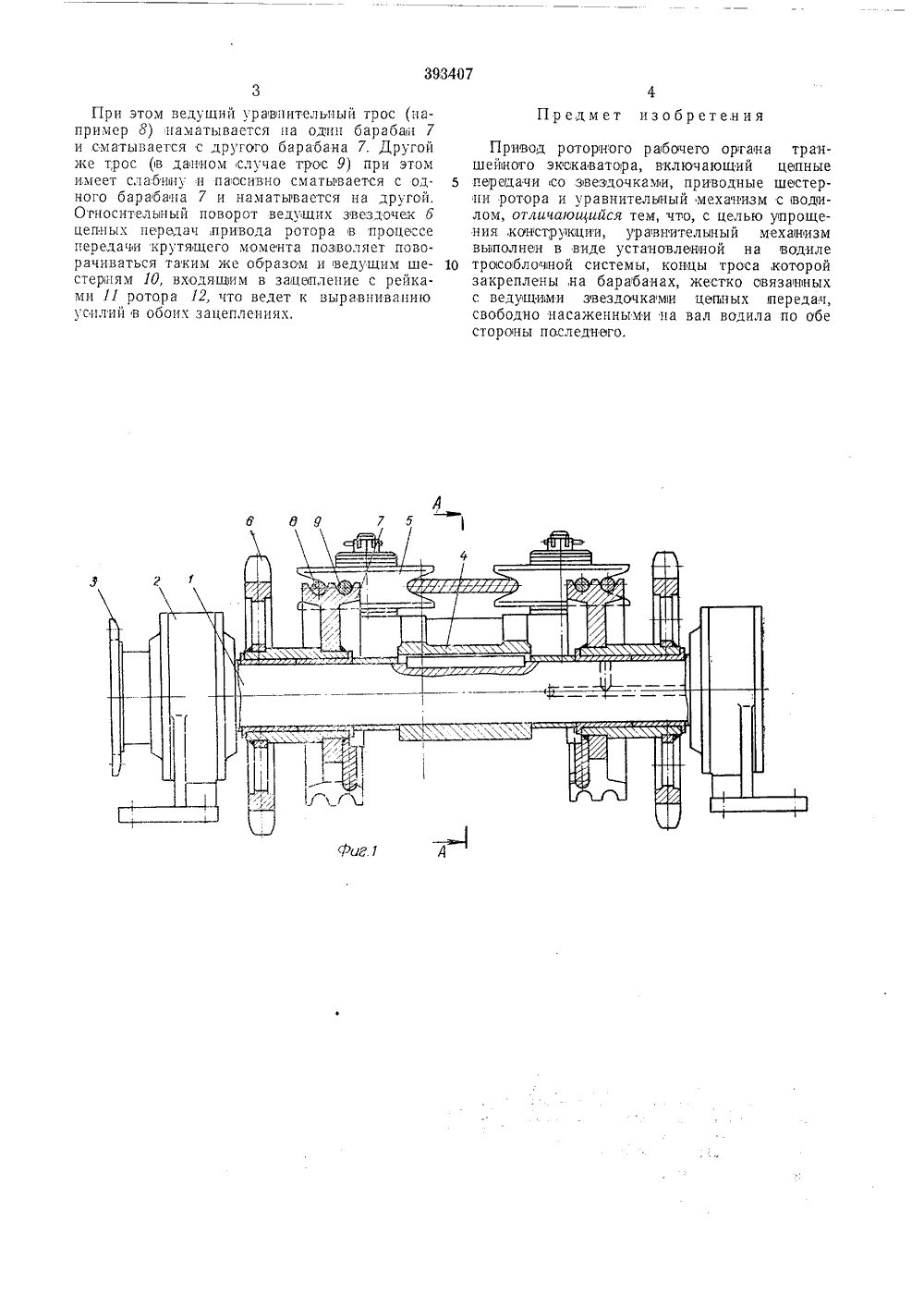

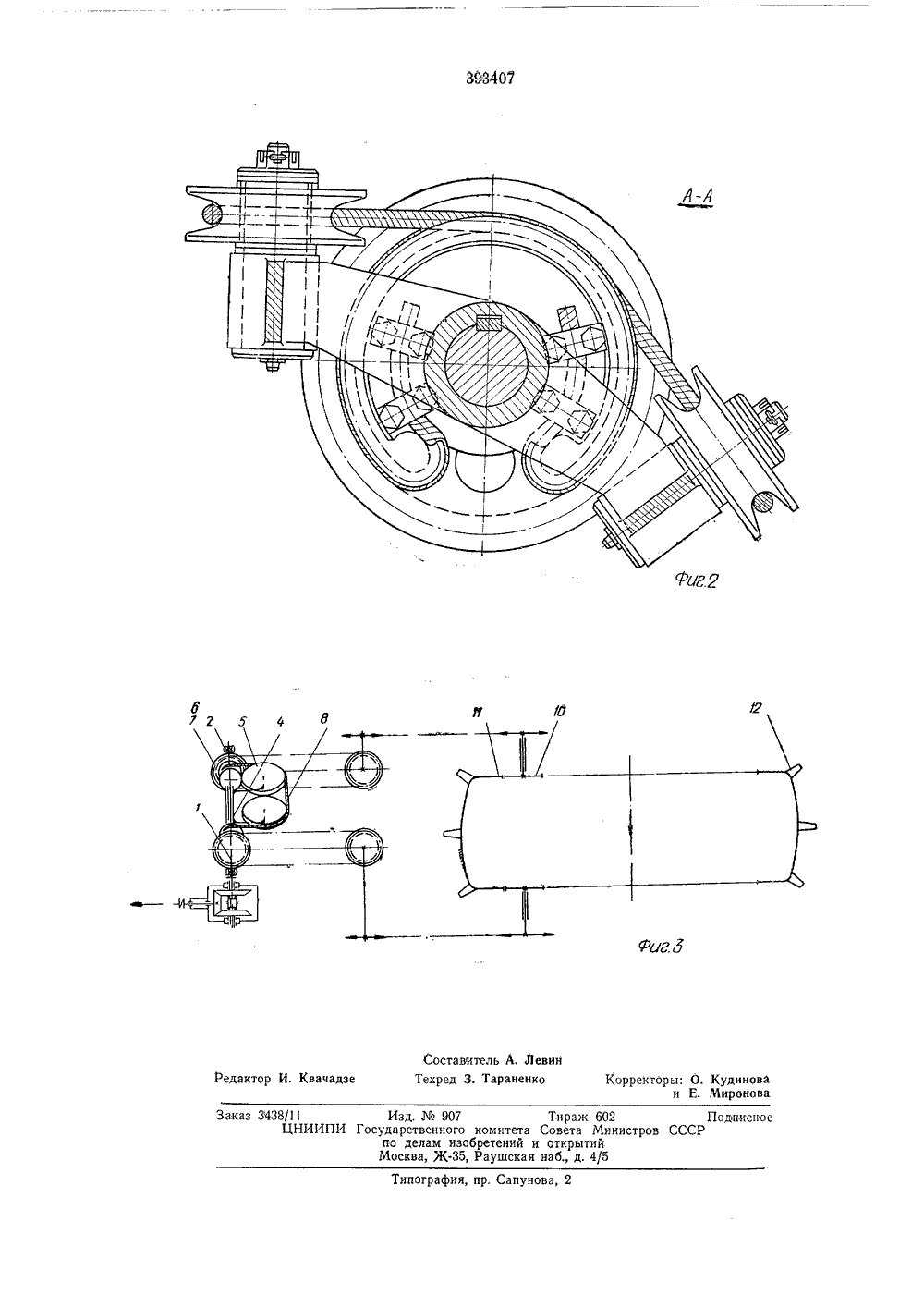

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик Зависимое от авт. свидетельстваЗаявлено 22.Х.1971 ( 1716720,29-14) М, Кл. Е 02 3,24 Е 021 5/08исоединением заявкиГосударственный комитет Совета Министров СССР по делам изобретений и открытий,иорит Опубликовано 10.Ч.1973, БюлДата опубликования описания УДК 621.879,48(088,8) тень11,19 торыобретения Цапский, Э, Г. Цкольник,и Г. К, Кеббель Н. Бондаре Подборскии, А,землеройиого следовательскии кисти машиностроения союзиыи научно аявител ПРИВОД РОТОРНОГО РАБОЧЕГО ОРГАН ненное с иим м троса 8 и 9 ния вращенияочки б цепных и чем ведущие ачи крутящего друга на уголый примерно для компенсаьев реек и разИзобретение относится к приводам роторного рабочего органа траншейных экскаваторав, у которого имеются зубчатые зацепленияс обеих сторан.Известен нривод роторного рабочего ортапа траншейного экакаватора, включающийцепные передачи со звездочками, приводныешестерни ротора и уравнительный механизмс водилом.Целью изобретения является создание такого уравнительного мехаиизма в приводе ротора, который был бы прост по конструкции,тсхнологичен и дешев в изготовлении (не требавал бы зубчатых шестерен, сферическихшарниров, ползунов и других точных и подверженных быстрому износу деталей).Эта цель доститается тем, что уравнительвый механизм вьнполнен в виде установленной на водиле трособлочной системы, конницытроса закреплены на барабанах, жестко связанных с ведущими звездочками цепных передач, саабадно насаженными на вал водилапо обе стороны последнего.На фиг, 1 и 2 показано устройсвво уравнителыного механизма роторного транкпейного 25экскаватора с цепным приводом рабочего органа;,а фиг. 3 - кинематическая схема ьррв ода ротора такого экскаватора,Вал 1, опоры 2 которото представляют собой сферичеожие подшипники качения в за крытых корпусах, соединен полумуфтой 3 с валом мощности базаваго трактора, На валу 1 закреплено на шпанке водило 4 с четырымя уравнителыными блоками 5, По краям от водила 4, на валу 1 свободно посажены ведущие звездочки б цепных передач, привода ротора. На ступицах обеих звездочек б неподвижно закреплены по одному двухручьевому барабану 7.Каждый из тросов 8 и 9 запасованы так: один конец троса закреплен на барабане 7, другой, конец пропущен,по одному из ручьев этого барабана, огибает два соседних уравнительных блока 5, проходит по одному из ручьев второго барабана 7 и закрепляется на этом барабане. Цепные передачи приводят во вращение ведущие шестерни 10, которые входят в зацепление с рейками 11 ротора 12,При вращении вала 1 соелишпанкой водило 2 посредство(в зависимости от направлевала 1) вращает ведущие звездпередач привода ротора. Прзвездочки б в процеесе передмомента могут обгонять друготносителыното поворота, равн85, что более чем достаточноции неравномерности шага зубности в вытяжках цепей,393407 7 5 Фи 3При этом ведущий уравпительный трос (например 8) наматывается на один барабан 7 и сматывается с другого барабана 7. Другой же трос (в данном случае грос 9) при этом имеет слабину и пассивно сматывается с од. ного барабана 7 и наматывается на другой, Огносителыный поворот ведущих звездочек 6 цепных передач,привода ротора в процессе передачи крутящего момента позволяет поворачиваться таким же образом и ведущим шестерням 10, входящим в зацеплепие с рейками 11 ротора 12, что ведет к выравниванию усилий в обоих зацеплениях,Предмет изобретения Привод роторного рабочего органа траншейного экскаватора, включающий цепные 5 передачи со звездочками, приводные шестерни ротора и уравнителыный механизм с водилом, отличающийся тем, что, с целью упрощения,констру 1 кции, ур авнителыный мехаинам выполнен в виде установленной на водиле 10 трособлочной системы, концы троса, которойзакреплены,на барабанаы, жестко связанных с ведущими звездочками цепных передач, свободно насаженными на вал водила по обе стороны последнего.Типография, пр. Сапунова, 2 аказ 3438/11 Изд.907 ЦНИИПИ Государственного по делам из Москва, Ж
