Многопозиционный управляемый знак для регулирования уличного движения

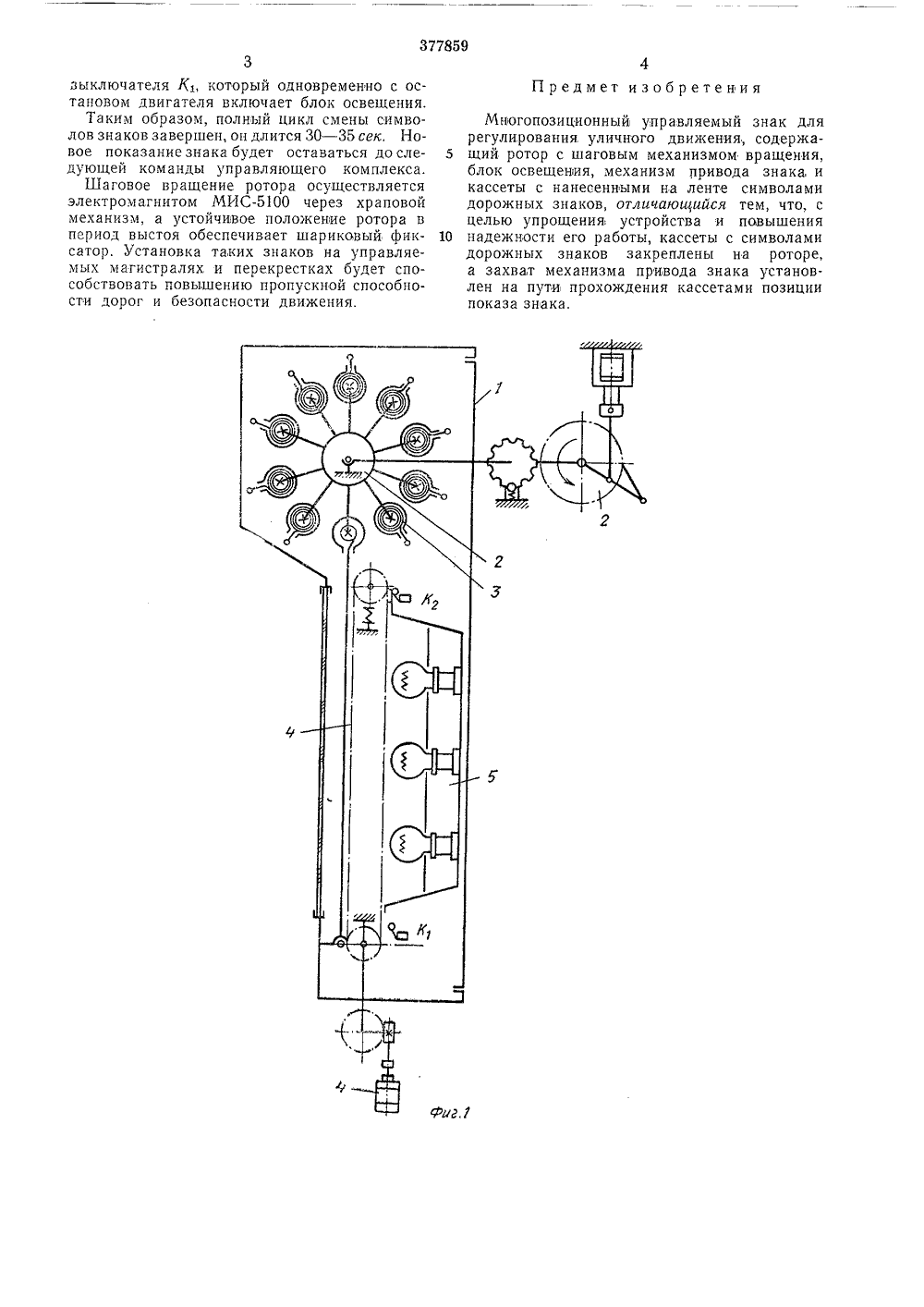

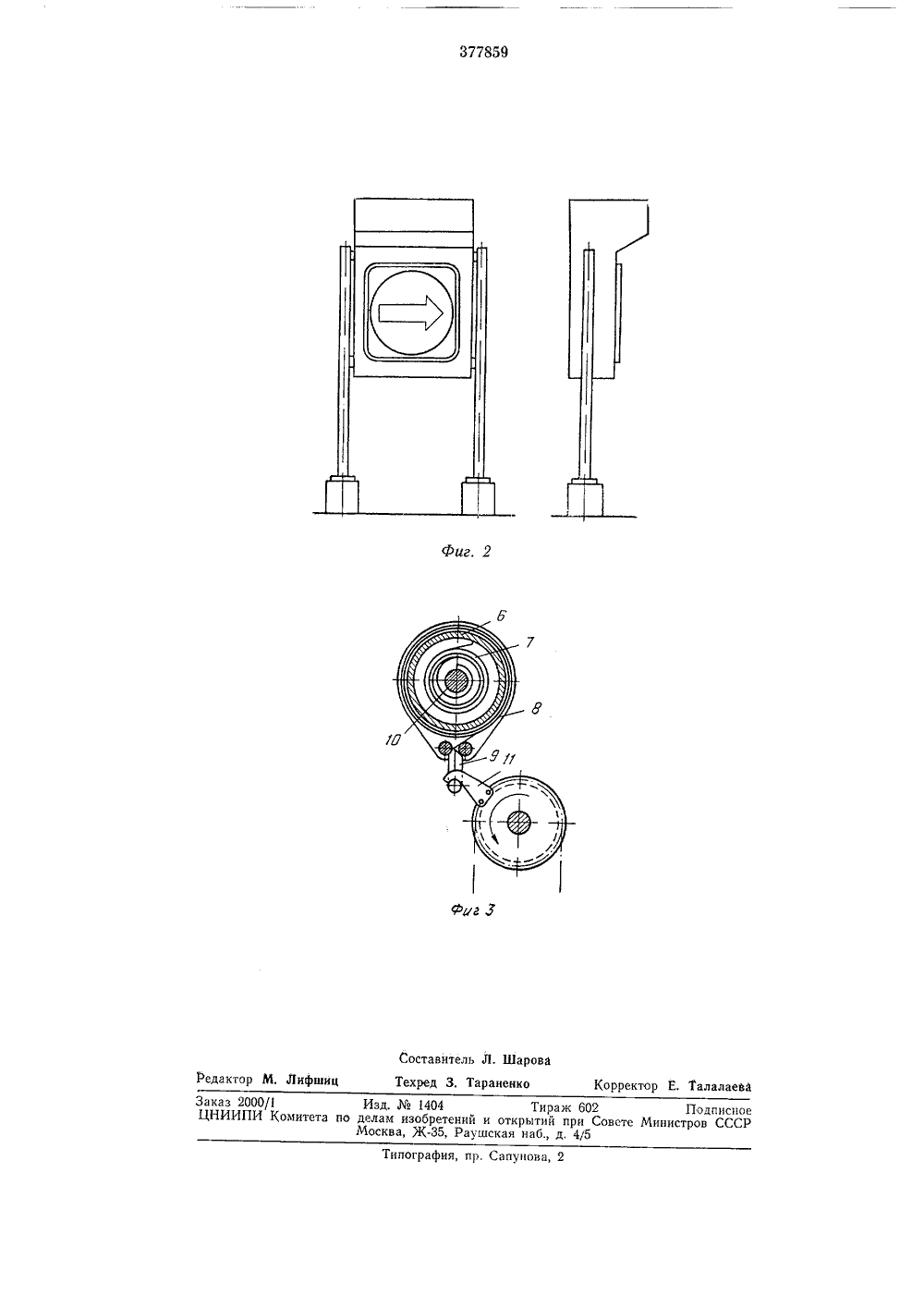

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соаетских Социалистических РеспубликЗависимое от авт. свидетельства-Заявлено 08.Ч 1.1971 ( 1671188/18-24)с присоединением заявкиПриоритетОпубликовано 17.1 Ч,1973, Бюллетень18Дата опубликования описания 27 Х 1.1973 М, Кл. б 08 д 1/096 Комитет по делам изобретеиий и открытий при Созете Мииистрое СССРУДК 629,1.018 (088.8) Авторыизобретения А. В. Данилов, М. П. Печерский и В, Д, Шустелов Заявитель Проектная контора Мосгортранспроект с сг сМНОГОПОЗИЦИОННЫЙ УПРАВЛЯЕМЫЙ ЗНАК ДЛЯ РЕГУЛИРОВАНИЯ УЛИЧНОГО ДВИЖЕНИЯ Изобретение относится к области регулирования уличного движения и предназначено для показа различных дорожных символов на магистралях.Известен многопозиционный управляемый знак для регулирования уличного движения (Р. У.Д,), содержащий ротор с шаговым механизмом вращения, блок освещения, механизм привода знака и кассеты с нанесенными на ленте символами дорожных знаков.Предлагаемое устройство отличается от известных тем, что кассеты с символами дорожных знаков закреплены на роторе, а захват механизма привода знака установлен на пути прохождения кассетами позиции показа знака.Это позволяет упростить устройство и повысить надежность его работы.На фиг. 1 изображено предложенное устройство; на фиг. 2 - дорожный знак; на фиг. 3 - рулонная кассета.Устройство содержит корпус 1, ротор 2, кассеты 8 с нанесенными на ленте символами дорожных знаков, механизм 4 привода знака, блок 5 освещения,Рулонная кассета состоит из цилиндрической обоймы б, двух спиральных пружин 7, полотна 8 из стеклоткани, планки 9, неподвижной оси 10. Механизм привода имеет захват 11,Устройство работает следующим образом.Рабочий цикл знака начинается с отменыпредыдущего показания.По команде управляющего комплекса про изводится намотка выставленного в данноевремя знака на обойму кассеты. Для этого включается механизм 4 привода знака и отключается блок 5 освещения. Захваты 11 привода, перемещаясь вверх, освобождают план ку 9 полотна, а заведенные во время показазнака пружины 7 производят равномерную намотку полотна 8 на обойму б. После окончания намотки захваты выходят пз зацепления с планкой полотна, а кулачок цепи за мыкает конечныи выключатель К 1, Командас К, устанавливает работу привода знака и разрешает начать работу ротора.По команде управляющего комплекса иразрешаюшего сигнала с К 1 ротор начинает 20 шаговое вращение и производит остановнужной кассеты на позиции показа знака.Одновременно с остановом ротора включается привод показа знака. Захваты 11, перемещаясь вместе с цепями в направлении, ука занном стрелкой на фиг. 3, входят в зацепление с планкой 9 и перемещают ее вниз, производя размотку полотна, 8. Завершив размотку полотна, привод пре 30 кращает свою работу по команде конечноговыключателя К 1, который одновременно с остановом двигателя включает блок освещения.Таким образом, полный цикл смены символов знаков завершен, он длится 30 - 35 сек. Новое показание знака будет оставаться до следующей команды управляющего комплекса.Шаговое вращение ротора осуществляется электромагнитом МИСчерез храповой механизм, а устойчивое положение ротора в период выстоя обеспечивает шариковый, фиксатор. Установка таких знаков на управляемых магистралях и перекрестках будет способствовать повышению пропускной способности дорог и безопасности движения. Предмет изобретения Многопозиционный управляемый знак длярегулирования уличного движения, содержа щий ротор с шаговым механизмом вращения,блок освещения, механизм привода знака, и кассеты с нанесенными на ленте символами дорожных знаков, отличающийся тем, что, с целью упрощения устройства и повышения 10 надежности его работы, кассеты с символамидорожных знаков закреплены на роторе, а захват механизма привода знака установлен на пути прохождения кассетами позиции показа знака,3859Фиг. 2Составитель Л. Шарова Редактор М, Лифшиц Техред 3, Таранеико Корректор Е. Талалана Заказ 2000/1 Изд.1404 Тираж 602 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
