Устройство для управления параллельно работающими алфавитно цифровыми печатающими

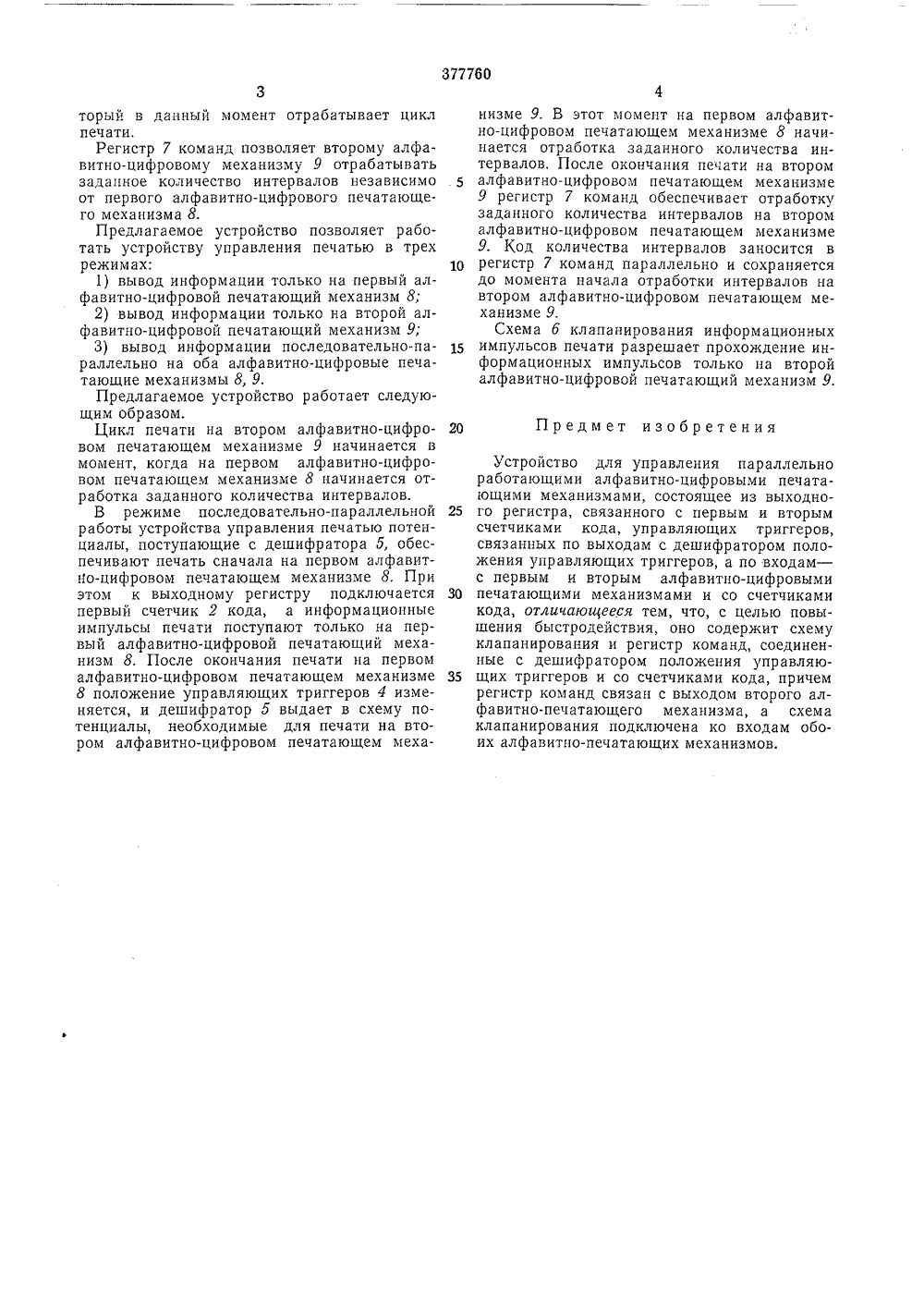

Союз Соеетокик Социдлистичеокиз Республикавионмое от авт, свидетельства М аявлено 29.Х 1,1971 ( 1718810/18-2 л, б 061 3/12 исоединением заявки ПриоритетОпубликовано 17,1 Ч.1973, Бюллетень18Дата опубликования описания 20.Ч 1.1973 Комитет по делам зобретемий и открытий рри Совете Мимистрое СССР. Мильштеи Заявител УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПАРАЛЛЕЛЪНО АБОТАЮЩИМИ АЛФАВИТНО-ЦИФРОВЫМИ ПЕЧАТАЮЩИМИ МЕХАНИЗМАМИ 1 2Известно устройство для управления параллельно работающими алфавитно-цифровыми печатающими механизмами, состоящее из выходного регистра, связанного с первым и вторым счетчиками кода, управляющих триггеров, связанных по выходам с дешифратором положения управляющих триггеров, а по входам - с первым и вторым алфавитно-цифровыми печатающими механизмами и со счетчиками кода,Предлагаемое устройство отличается от известных тем, что оно содержит схему клапанирования и регистр команд, соединенные с дешифратором положения управляющих триггеров и со счетчиками кода, причем регистр канала связан с выходом второго алфавитно- печатающего механизма, а схема клапанирования подключена ко входам обоих алфавитно-печатающих механизмов.Такое выполнение устройства повышает его быстродействие.На чертеже изображена схема предлагаемого устройства. Устройство состоит из выходного регистра 1, первого и второго счетчиков 2, 3 кода, управляющих триггеров 4, дешифратора б положения управляющих триггеров, схемы б клапанирования информационных импульсов печати, регистра 7 команд.Каждый счетчик 2, 3 кода, представляющий собой семиразрядный счетчик, управляется по счетному входу импульсами синхронизации отсвоего алфавитно-цифрового печатающего механизма 8 или 9, Выходные потенциалы сосчетчиков кодов поступают на входы общеговыходного регистра 1, состоящего из трех рядов инвертора (по 14 инверторов в каждомряду). Работа первого и второго счетчиков 2и 3 кода определяется состояниями управляющих триггеров 4, которые расшифровываются10 дешифратором 5, представляющим собой набор логических элементов ИЛИ и НЕ,Выходные потенциалы общего выходногорегистра 1 подаются в схему сравнения. Управляющие триггеры 4 устанавливаются в15 единичное состояние импульсами синхронизации 10, 11 от соответствующих алфавитноцифровых печатающих механизмов 8, 9 и выдают в схему потенциалы, необходимые дляработы дешифратора,20 Дешифратор б расшифровывает положенияуправляющих триггеров 4 и выдает в счетчики 2, 3 кодов, в схему б клапанирования ин-формационных импульсов печати и регистр 7команд необходимые уровни,25 Схема б клапанирования информационныхимпульсов печати, состоящая из двух рядовимпульсно-потенциальных клапанов, по 16клапанов в каждом ряду, разрешает прохождение информационных импульсов на тот ал 30 фавитно-цифровой печатающий механизм, ко 377760торый в данный момент отрабатывает циклпечати,Регистр 7 команд позволяет второму алфавитно-цифровому механизму 9 отрабатыватьзаданное количество интервалов независимоот первого алфавитно-цифрового печатающего механизма 8.Предлагаемое устройство позволяет работать устройству управления печатью в трехрежимах:1) вывод информации только на первый алфавитно-цифровой печатающий механизм 8;2) вывод информации только на второй алфавитно-цифровой печатающий механизм 9;3) вывод информации последовательно-параллельно на оба алфавитно-цифровые печатающие механизмы 8, 9.Предлагаемое устройство работает следующим образом,Цикл печати на втором алфавитно-цифровом печатающем механизме 9 начинается вмомент, когда на первом алфавитно-цифровом печатающем механизме 8 начинается отработка заданного количества интервалов.В режиме последовательно-параллельнойработы устройства управления печатью потенциалы, поступающие с дешифратора 5, обеспечивают печать сначала на первом алфавитно-цифровом печатающем механизме 8. Приэтом к выходному регистру подключаетсяпервый счетчик 2 кода, а информационныеимпульсы печати поступают только на первый алфавитно-цифровой печатающий механизм 8. После окончания печати на первомалфавитно-цифровом печатающем механизме8 положение управляющих триггеров 4 изменяется, и дешифратор б выдает в схему потенциалы, необходимые для печати на втором алфавитно-цифровом печатающем механизме 9. В этот момент на первом алфавитно-цифровом печатающем механизме 8 начинается отработка заданного количества интервалов. После окончания печати на втором алфавитно-цифровом печатающем механизме 9 регистр 7 команд обеспечивает отработку заданного количества интервалов на втором алфавитно-цифровом печатающем механизме 9. Код количества интервалов заносится в 10 регистр 7 команд параллельно и сохраняетсядо момента начала отработки интервалов на втором алфавитно-цифровом печатающем механизме 9.Схема б клапанирования информационных 15 импульсов печати разрешает прохождение информационных импульсов только на второй алфавитно-цифровой печатающий механизм 9. 20 Предмет изобретенияУстройство для управления параллельноработающими алфавитно-цифровыми печатающими механизмами, состоящее из выходно го регистра, связанного с первым и вторымсчетчиками кода, управляющих триггеров, связанных по выходам с дешифратором положения управляющих триггеров, а по входам - с первым и вторым алфавитно-цифровыми 30 печатающими механизмами и со счетчикамикода, отличающееся тем, что, с целью повышения быстродействия, оно содержит схему клапанирования и регистр команд, соединенные с дешифратором положения управляю щих триггеров и со счетчиками кода, причемрегистр команд связан с выходом второго алфавитно-печатающего механизма, а схема клапанирования подключена ко входам обоих алфавитно-печатающих механизмов.37776 О 70 едактор В. Костыл Изд.1396 Тираж 647 Подписноделам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 каз 1710/11НИИПИ Комитет ставитель В. РыбалкииТехред Т. Курилко ректоры; А. Николаевй и В. Петрова
