Приемник многочастотных сигналов

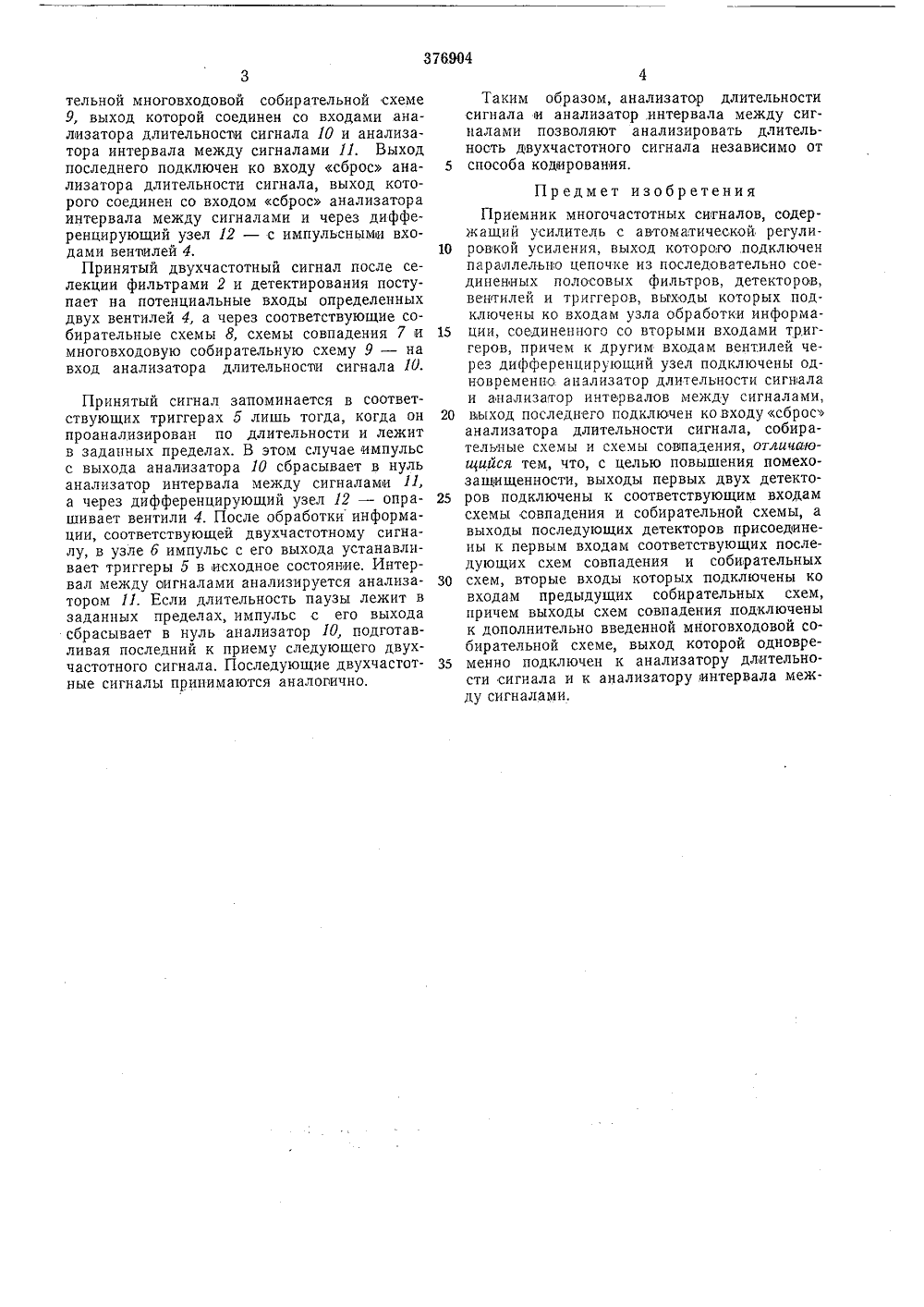

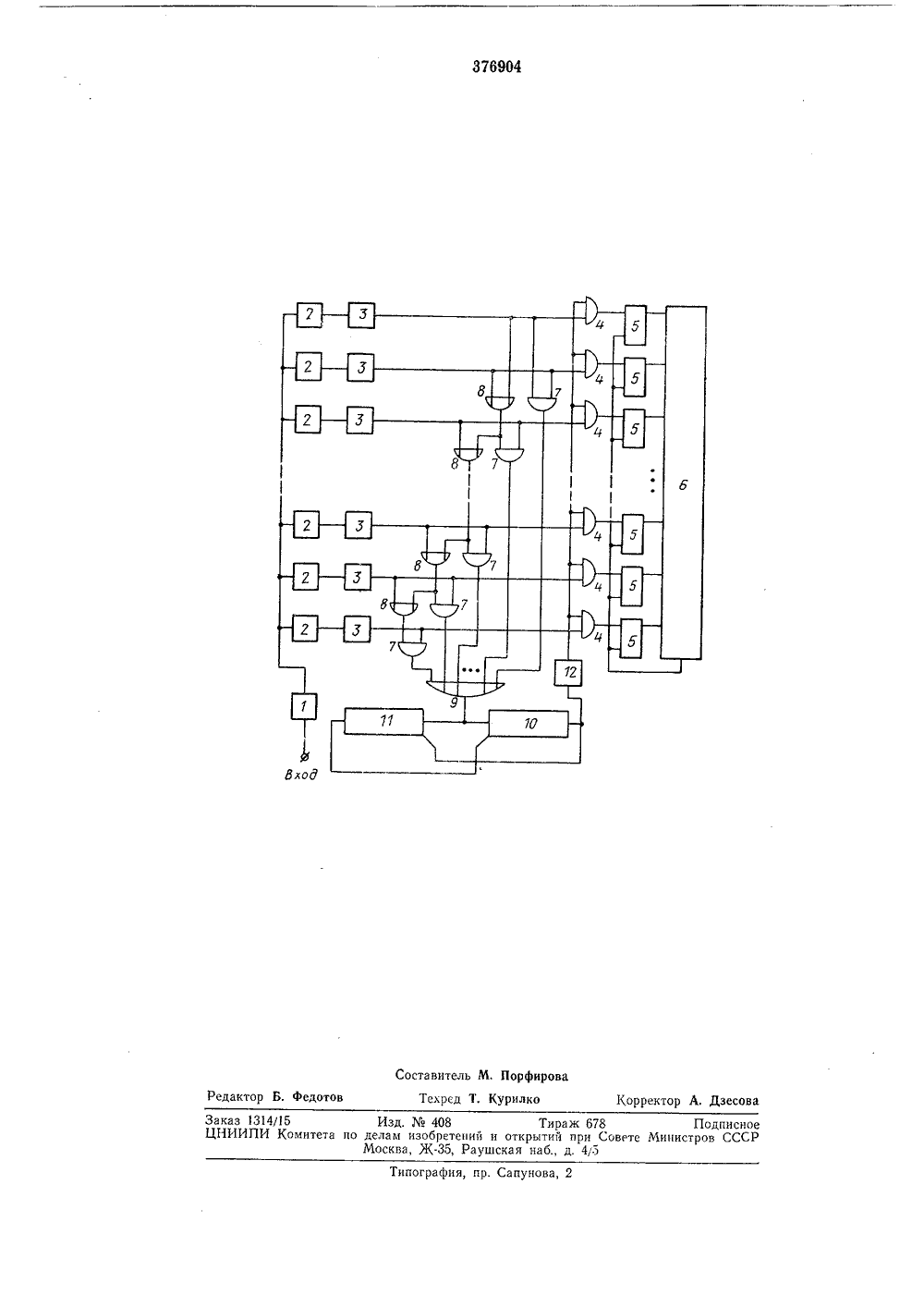

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советски Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 08 Ч 11.1971 ( 1678877/26-9)с присоединением заявкиПриоритетОпубликовано 05.1 Ч,1973, Бюллетень17Дата опубликования описания 15 Л.1973 М. Кл. Н 04 ц 136 Комитет по делом изобретений и открытий ори Совете Министров СССРУДК 621.395.632(088.8) Авторыизобретения Л, Т, Денисенко и Н. Я. Пирогов Заявитель ПРИЕМНИК МНОГОЧАСТОТНЫХ СИГНАЛОВ Изобретение относится к электросвязи. Устройство может быть использовано в системах телефонной связи для приема сигналов, передаваемых многочастотным кодом.В известных приемниках многочастотных сигналов для предотвращения срабатывания от ложного сигнала используют устройство фиксирования длительности сигнала и устройство фиксирования интервала между сигналами, проверяющие принимаемые сигналов и интервалы между ними по длительности и разрешающие регистрацию сигналов в случае удовлетворения определенным требованиям по длительности, Такие приемники позволяют принимать информацию о номере абонента, каждый знак которого передается путем одновременной посылки двух частот только по одной из верхней и нижней групп частот (в каждой группе, например, четыре частоты). Известный приемник не обеспечивает приема информации о номере абонента, если каждь;й знак также передается путем одновременной посылки двух частот, но используются все сочетания сигнальных частот.Цель изобретения - улучшение помехозащищенности приемника многочастотных сигналов, принимающего информацию в коде 2 из Л, независимо от способа кодирования. Достигается она тем, что в предлагаемом приемнике выходы первых двух детекторов подключены к соответствующим входам схемы совпадения и собирательной схемы. Выходы последующих детекторов подсоединены к первым входам соответствующих последую щих схем совпадения и собирательных схем,вторые входы которых подключены ко входам предыдущих собирательных схем, Выходы схем совпадения соединены с дополнительно введенной многовходовой собирательной схе мой, Выход последней подключен к анализатору длительности сигнала и к анализатору интервала между сигналами.На чертеже изображена блок-схема устройства.15 К выходу усилителя 1 с автоматической ре.гулировкой усиления параллельно подключе.ны цепочки из последовательно соединенных полосовых фильтров 2, детекторов 3, венти.лей 4 и триггеров б, Выходы последних под ключены ко входам узла информации б, выход которого подключен ко вторым входам триггеров б. Выходы первых двух детекторов 3 подключены к соответствующим входам схемы совпадения 7 и собирательной схемы 8, 25 а выход каждого последующего детектораподключен к первым входам последующей схемы совпадения и собирательной схемы, вторые входы которых подключены к выходу предыдущей собирательной схемы 8. Выходы ЗО схем совпадения 7 подключены к дополнительной многовходовой собирательной схеме 9, выход которой соединен со входами анализатора длительности сигнала 10 и анализатора интервала между сигналами 11. Выход последнего подключен ко входу сброс анализатора длительности сигнала, выход которого соединен со входом сброс анализатора интервала между сигналами и через дифференцирующий узел 12 - с импульсными входами венвилей 4,Принятый двухчастотный сигнал после селекции фильтрами 2 и детектирования поступает на потенциальные входы определенных двух вентилей 4, а через соответствующие собирательные схемы В, схемы совпадения 7 и многовходовую собирательную схему 9 - на вход анализатора длительноспи сигнала 10. Принятый сигнал запоминается в соответствующих триггерах б лишь тогда, когда он проанализирован по длительности и лежит в заданных пределах. В этом случае импульс с выхода анализатора 10 сбрасывает в нуль анализатор интервала между сигналами 11, а через дифференцирующий узел 12 - опрашивает вентили 4. После обработкиинформации, соответствующей двухчастотному сигналу, в узле б импульс с его выхода устанавливает триггеры 5 в исходное состояние. Интервал между оигналами анализируется анализатором 11. Если длительность паузы лежит в заданных пределах, импульс с его выхода сбрасывает в нуль анализатор 10, подготавливая последний к приему следующего двух- частотного сигнала, Последующие двухчастотные сигналы принимаются аналогично,Таким образом, анализатор длительностисигнала и анализатор .интервала между сигналами позволяют анализировать длительность двухчастотного сигнала независимо от5 способа кодирования.Предмет изобретенияПриемник многочастотных сигналов, содержащий усилитель с автоматической регули 10 ровкой усиления, выход которого подключенпараллельно цепочке из последовательно соединенных полосовых фильтров, детекторов,вентилей и триггеров, выходы которых подключены ко входам узла обработки информа 15 ции, соединенного со вторыми входами триггеров, причем к другим входам вентилей через дифференцирующий узел подключены одновременно анализатор длительности сигналаи анализатор интервалов между сигналами,20 выход последнего подключен ковходуссбросанализатора длительности сигнала, собирательные схемы и схемы совпадения, отличаюиийся тем, что, с целью повышения помехозащищенности, выходы первых двух детекто 25 ров подключены к соответствующим входамсхемы совпадения и собирательной схемы, авыходы последующих детекторов присоединены к первым входам соответствующих последующих схем совпадения и собирательных30 схем, вторые входы которых подключены ковходам предыдущих собирательных схем,причем выходы схем совпадения подключенык дополнительно введенной многовходовой собирательной схеме, выход которой одновре 35 менно подключен к анализатору длительности сигнала и к анализатору интервала между сигналами,Редактор Б. федотов Корректор А, Дзесова Типография, пр. Сапунова, 2 Заказ 1314/15 Изд, Мо 408 Тираж 678 Подписное ЦНИИЛИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 45
