Запоминающее устройство„. -., -•. “р л саог-. -: •kvfi-

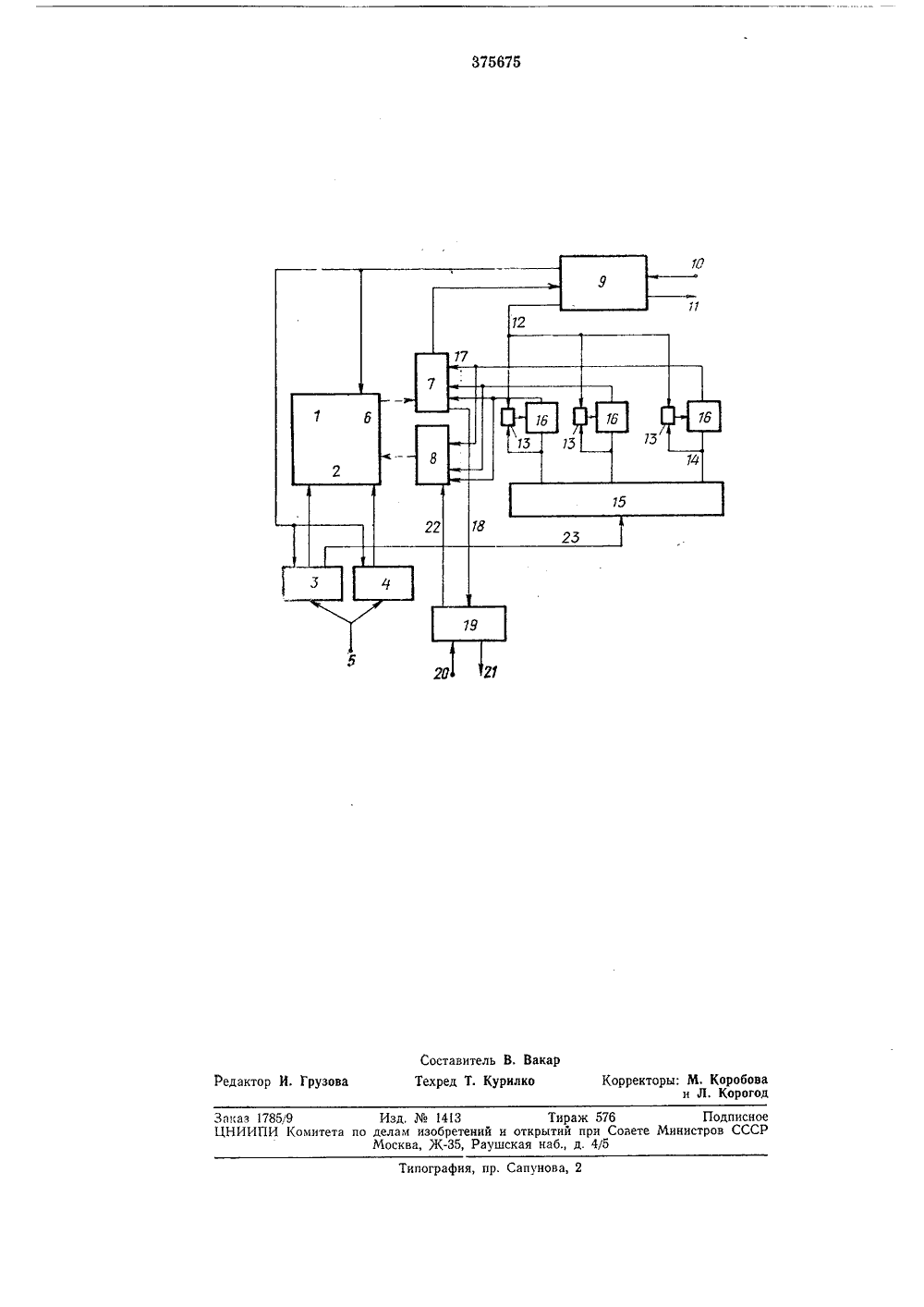

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 28.Х 1.1970 ( 1606947/18-24)с присоединением заявкиПриоритетОпубликовано 23.11.1973. Бюллетень16Дата опубликования описания З.И 1.1973 М. Кл. 6 11 с 7/00 Комитет по ленам изобретений и открытий при Совете Министров СССРУДК 681.327,6(088.8) Авторыизобретения В, И, Корнейчук, А. В. Городний и Е, Н. Сосновчик Заявитель Киевский ордена Ленина политехнический институт им. 50-летия Великой Октябрьской социалистической революцииСТРОЙСТВ ОМ оказана блок-схема предлаающего устройства.е устройство содержит накоратор 2 адреса, входы которогистром адреса, условно разтры старших разрядов 8 и ов 4, имеющие адресный вход пи 5 накопителя 1 соединены ым входом блока 7 декодироНа чертеже п гаемого запомин Запоминающе питель 1, дешиф го связаны с ре битого на регис младших разряд Б, Разрядные це информ ационн0 с Изобретение относится к вычислительной технике.Известно запоминающее устройство, состоящее из адресного накопителя, адресных цепей, разрядных цепей, регистра слова, блока местного управления, кодирующего и декодирующих устройств и регистра мощности корректирующего кода.При отказе одной или нескольких ячеек в таком запоминающем устройстве не требуется ремонт адресного накопителя, останов машины либо коррекция стандартных подпрограмм. Ошибки исправляются за счет использования регистра мощности корректирующего кода, который управляет работой устройств кодирования и декодирования в зависимости от наихудшего, максимального количества отказов в одной ячейке накопителя. Однако применение известного устройства не эффективно в случае, например, наличия некоторого количества отказов в одной ячейке накопителя и отсутствия отказов во всех остальных, т. е. при неравномерном распределении количества отказов. Вследствие этого снижается эффективность цифровой вычислительной машины (ЦВМ) из-за нерационально использованного технического ресурса оборудования устройства памяти.Цель изобретения - создание запоминающего устройства с переменной мощностью корректирующего кода для различных областей (секторов, страниц) памяти, позволяющего наиболее гибко и полно использовать технический ресурс оборудования, повысить эф фективность устройства памяти, а значит ивсей ЦВМ.Это достигается тем, что в устройство памяти введены регистры мощности корректирующего кода, схемы И и дешифратор регист ров мощности корректирующего кода, входкоторого соединен с выходом регистра адреса старших разрядов, а выход - с входами схем И и с входами регистров мощности корректирующего кода. Другие входы схем И свя заны с блоком местного управления, а выходкаждой схемы И - с соответствующим регистром мощности корректирующего кода, причем выходы регистров мощности корректирующего кода соединены с управляющими 20 входами кодирующего и декодирующего блоков.3вания и с информационным выходом блока 8 кодирования, управляющий выход блока декодирования - с блоком 9 местного управления, имеющим вход 10 и выход 11. Управляющий выход блока местного управления подключен к регистрам 3 и 4 адреса накопителя 1 и его разрядными цепями б, а через цепь 12 выходы блока местного управления подсоединены к входам схем 13 совпадения. Второй вход этих схем через цепь 14 соединен с дешифратором 15 регистров мощности корректирующего кода (МКК), а выходы схем - с входами регистров 1 б МКК, выполненными в виде счетчика. Соответствующий -й выход дешифратора 15 регистров МКК через цепь 14 связан с шиной считывания -го регистра 1 б МКК, выходы регистров 1 б через цепь 17 - с управляющими входами блока 7 декодирования. Информационный выход блока декодирования через цепь 18 подключен к регистру 19 слова, имеющему информационный вход 20 и выход 21. Регистр слова соединен через цепь 22 с информационным входом блока 8 кодирования, вход дешифратора 15 регистров ММК через цепь 23 - с выходом регистра 3 старших разрядов адреса.Устройство памяти работает следующим образом.Пусть необходимо обратиться к -й ячейке накопителя, имеющей т отказов. В этом случае на дешифратор 2 адреса поступает код числа . Одновременно с этим на дешифратор регистра МКК подается код числа ь где- адрес, образованный старшими разрядами полного адреса 1 в регистре 3. Слово, находящееся в -м регистре МКК, определяет величину мощности корректирующего кода, в данном случае, равную (т+1). Таким образом, при наличии в ячейке АН 1 т отказов используется корректирующий код, который может исправлять (т+1) ошибку.Величина корректирующей способности кода с гго регистра МКК через цепь 17 управляет работой блоков декодирования и кодирования так, чтобы они могли кодировать и декодировать слово, которое считывается ими, записывается в ячейку АН 1 с (т+1) отказом. Если в ячейке АН 1 не т отказов, а (т+1), то информация не теряется, но при этом блок декодирования выдает в блок местного управления сигнал с предельно использованной мощности корректирующего кода., т. е. имеется (т+1) отказ и блок декодирования исправляет (т+1) ошибку. По этому сигналу из блока местного управления через цепь 12 выдается на схему 13 сигнал +1, который поступает на выбранный -й регистр МКК и суммируется с его содержимым, Вследствие этого величина МКК для данной -й области 5 ю 15 20 25 Зо 35 40 45 50 55(страницы, сектора) ячеек АН 1 возрастает и становится равной (т+2). После этого содержимое ст области АН 1 перезаписывается в АН 1 для МКК (т+2) через блок декодирования, цепь 18, регистр слова, цепь 22 и блок декодирования. Если число отказов в ст блока ячеек АН 1 между двумя последовательными обращениями изменилось не на единицу, а, например, на К (что менее вероятно), то при чтении блок декодирования выдает в блок местного управления сигнал о повышении данной МКК. Блок местного управления с выхода 11 подает в управляющее устройство ЦВМ сигнал о том, что информация по адресу, находящемуся в регистрах 3 и 4, потеряна. Одновременно блок местного управления через цепи 12 и схему 13 выдает сигнал +1 в данный регистр МКК, который суммируется с содержимым регистра МКК, Вновь записанное слово поступает на вход 20 регистра слова через цепь 22 и блок кодирования. Если при чтении снова блок кодирования выдает сигнал о превышении МКК, описанный выше, цикл повторяется.Таким образом, предлагаемое устройство памяти позволяет рационально использовать технический ресурс оборудования, т. е. адаптироваться к имеющей место ситуации,Предмет изобретенияЗапоминающее устройство, содержащее блок местного управления, выходы которого соединены с разрядными цепями накопителя и с регистром адреса младших и старших разрядов, выходы которого через дешифратор адреса соединены с накопителем, выход которого подключен к входу декодирующего блока, выход которого соединен с блоком местного управления и с входом регистра слова, выход которого соединен с входом блока кодирования, подключенного своим выходом к разрядным цепям накопителя, отличающееся тем, что, с целью рационального использования технического ресурса оборудования в случае неравномерного распределения отказов в устройстве, в него введены регистры мощности корректирующего кода, схемы И и дешифратор регистров мощности корректирующего кода, вход которого соединен с выходом регистра адреса, старших разрядов, а выход - с входами регистров мощности корректирующего кода и с входами схем И, другие входы схем И соединены с блоком местного управления, а выход каждой схемы И связан с соответствующим регистром мощности корректирующего кода, причем выходы регистров мощности корректирующего кода соединены с управляющими входами кодирующего и декодирующего блоков.375675 Редактор И. Грузова Заказ 1785(9 Изд, Мо 1413 Тираж 576 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5
