Дисковый ротор турбомашиныпа1виш”; библг-io. 1_. gt; amp; “ьа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

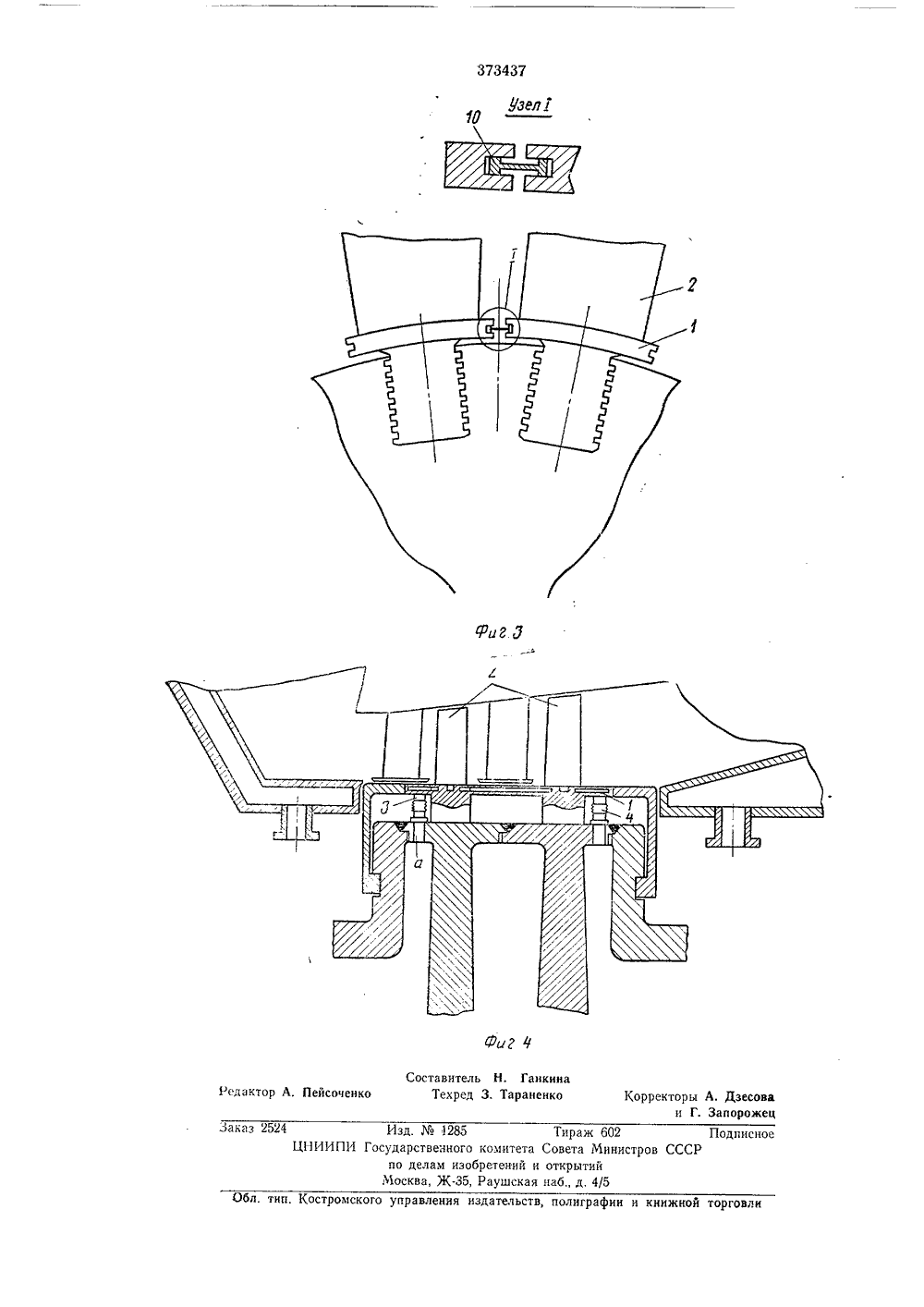

Союз Советских Социалистических РеспубликОП ИСАНИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависпмое от авт. свидетельства Лц Заявлено 23,Х.1969 (Ло 1369478/24-6) л, Г 01 д 5/08 соединением заявкиасударственный комитетСовета Министров СССРпо делам изобретенийи открытий риоритет -публиковано 12.111. 193,ДК 621,438-251.3-7 (088.8) юллетень1 бликования описания 18.Х, 1973 Дата Авторыизобретения Л. В. Арсень И, Кириллов, С. Я. Ошеров и Е. А, Х инградский ордена Ленина политехнический инсти им, М, И. Калининааявнтег ДИСКОВЫЙ РОТО Изобретение относится к области турбостроспня.Известны дисковые роторы турбомашины, например, газовой турбины, содержащие лопатки с пустотелыми полками для охлаждающего агента. Однако такое выполнение роторов нетехнологично, так как исключает их разборность, а такгке связано со значительными утечками охлаждающего агента.Предлагаемсяй ротор отличается от известных тем, что в диске выполнены вертикальные каналы, соединенные с полками гибкими штуцерамн для перепуска охлаждающего агента нз междисковой полости предыдущей ступени в междпсковую полость последующей ступени.Такое выполнение ротора обеспечивает его разборность,На фиг, 1 изображен описываемый ротор; на фпг. 2 - крепление штуцера; на фиг. 3 - осевое уплотнение полок и узел 1; на фиг, 4 - двухступснчатыц ротор.В роторе выполнены вертикальные каналы а, соединяющие мекдисковые полости А с пустотелыми полками 1 лопаток 2. В полость Л поступает охлаждающий агент, который затем по гибким штуцерам 3 подводится к полкам 1, а через штуцеры 4 отводится от них. Штуцеры имеют два стакана 5 и б, соединенные сильфоном 7. Нижний стакан 5 выполнен с резьбой, а верхний стакан б прижимается к полке 1 центрооежной силой. Для исключения протечек охлаждающего агента в местах соединения штуцеров предусмотрены проклад кп 8, Пройдя через полку, охлаждающий агентпо отводному штуцеру 4 отводится в междисковую полость с пониженным давлением, Из этой полости охлаждающий агент направляется для охл аждепия следующей лопатки 1 О пт, д.Система полок образует над ротором защитный экран, который интенсивно охлаждается проходящим внутри полок агентом. Для уменьшения перетечек газа полки имеют осе выс 9 и окружные 10 уплотнения.В двухступенчатой турбине (см. фиг. 4) рабочие лопатки первой и второй ступеней попарно соединены единой пустотелой полкой 1.Охлаждающий агент из ротора через гибкий 20 штуцер 3 поступает во входную часть полкисо стороны первой ступени. Пройдя через охлаждающие каналы пера лопатки первой ступени, охладитель, не возвращаясь в ротор, по полке передается в лопатку второй ступени.2 После ее охлаждения хладагент через гибкицштуцер 4 поступает в ротор и затем отводится. Система сплошных полок в сочетании с уплотнениями надежно защищает ротор от соприкосновения с горячими газами. Кроме тозо го, такая конструкция ротора обеспечивает373437 хла же ыий аг ЯГОЙ и возможность замены отдельной пары лопатокбез разборки всего ротора, поэтому ротор может быть выполнен и неразборным, напримерсварным. Предмет изобретенияДисковый ротор турбомашины, например, газовой турбины, содержащий лопатки с пустотелыми полками для охлаждающего агента, отличающийся тем, что, с целью обеспечения разборности, в диске выполнены вертикальные каналы, соединенные с полками гибкими штуцерами для перепуска охлаждающего агента из междисковой полости предыдущей ступени в междисковую полость последующей ступени.373437 Узел У Уи 8.Д Фи Н. Ганкин Тараненко ставител Техред едактор А. Пейсоченк корректоры А, Дзесова и Г, Запорожец аказ 2524 Изд.1285осударственного комитетпо делам изобретенийМосква, Ж, Раушска Тираж 602 ПодписСовета Министров СССР 1 ИИП откр ытиабд,бл. тип. Костромского управления издательств, полиграфии и книжной торговли
СмотретьЗаявка
1369478
Ленинградский ордена Ленина политехнический институт М. И. Калинина
Л. В. Арсеньев, И. И. Кириллов, С. Я. Ошеров, Е. А. Ходак
МПК / Метки
МПК: C04B 35/56, C22C 1/04, C22C 29/00
Метки: а, библг-io, дисковый, ротор, турбомашиныпа1виш
Опубликовано: 01.01.1973
