Счетчик импульсов в коде грея

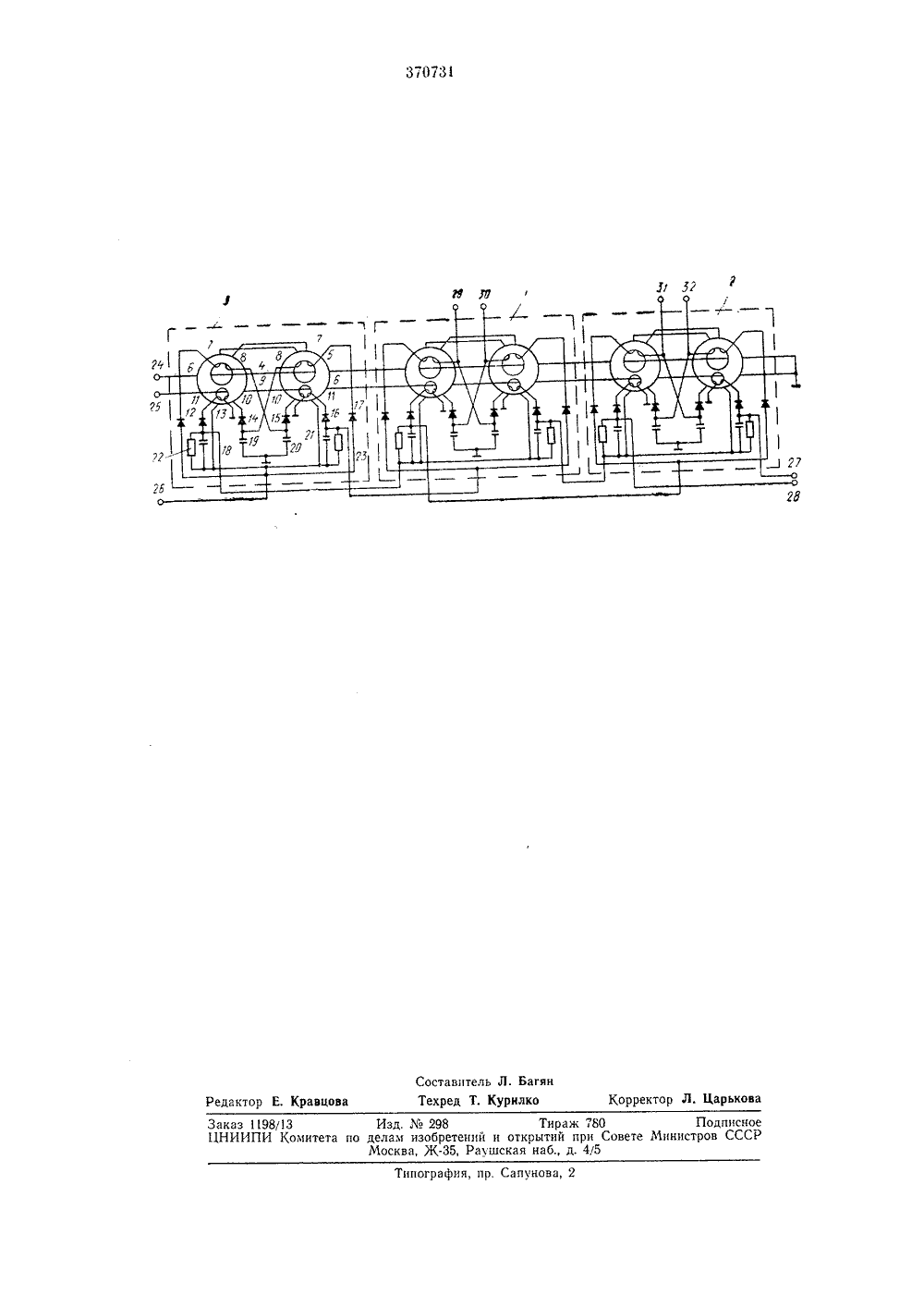

О П И С А Н И Е 37 О 731ИЗОВРЕТЕН И ЯСоюз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое От вт. свпдетел 1 ств 11,х 1 э депо 151971 ( 1634734,26-9)исоединенпем заявки Ъо. 03 310 п порите Комитет по деламобретений и открытий публцковапо 151973. Б 1 О;1 лстеп 1,х,.31.3 055(088.Й) при Спеете МикисСССР ублпковаппя описания )2 Л.19 Авторыизобретен С. Шандрин иМ. В. П. Бурчецко, А, Н. Конареашко К. И. Диденк истем автоматического управлен 1 ТЧИК ИМПУЛЬСОВ В КОДЕ ГР Заявитель Специальное конструкторское бюр Изоб 1 ретение от 1 носится к области дискретной автоматики и вычислительной техники.Известен счетчик импульсов в коде Грея, содержащий триггеры основных и дополнительного разрядов, выполненные на элементах памяти с неразрушающим считыванием, например, двух трансфлюксорах с обмотками, диодных клапанах и конденсаторах.Целью изобретения является снижение мощности зат 1 ускающих и считывающих импульсов.Для этого одна из выходных обмоток каждого трансфлюксора соединена с последовательно включенными диодом и параллельно соединенными конденсаторами и резистором. Точки соединения конденсаторов и резисторов с выходными обмотками обоих трансфлюксоров каждого триггера соединены между собой и образуют входы переноса этих триггеров, а точки соединения конденсаторов, резисторов н диодов трансфлюксоров каждого триггера образуют соответственно левый и правый выходы переноса триггеров, которые в каждом пз триггеров всех основных разрядов счетчика, начиная с первого, подключены соответственпо к счетному входу и выходу переноса триггера последующего разряда. В триггере дополнительного разряда указанные входы подключены соответственно ко входу переноса н счетному входу триггера первого основного разряда, вход переноса триггера дополнительногоразряда соединен со счетным входом этоготриггера и подключен к шине запускающихимпульсов. Обмотки считывания и установки5 триггеров всех разрядов в нулевое состояниесоединены последовательно п подключены ксоответстьуюшим входам счетчика.На чертеже представлена принципиальнаяэлектрическая схема предложенного устрой-10 стваУстройство содержит триггеры основных 1 и2 и дополнительного 3 разрядов, выполненные,например, на трансфлюксорах 4 и 5 с обмотками 6 - 11, диодах 12 - 17, конденсаторах15 18 - 21 н резисторах 22, 2 Л, входы 24 - 26 ивыходы 27 - ,12,31 акоперемепный сигнал от считывающегогенератора подается со входа 25 непрерывноно ссед 1 п 1 еппым последовательно обмоткам 920 считывания всех трансфл 1 оксоров. С выходныхоомоток 117 и 11 разблокироваппого трансфдюксора 4каждого триггера переменноепапряхсине поступает через диоды 14 (15) иИ (16) на заряд накопительного конденсатора25 и запускающего конденсатора 18 (21) этоготра 11 сфлюксора. Время заряда этих конденсаторов при выбранных элементах схемы определяется мощностью считывающих импульсови частотой пх следования. Так как частоту30 сп 1 тыв 111 ОН 1 их импульсов 11 ь 1 бнрают Оольшечастоты запускающих импульсов, мощность считывающего генератора может быть малой.Для переключения триггера по счетному входу и выдачи сигнала во внешние цепи используется энергия, накопленная на конденсаторах 19 (20), Переключение триггера в счетном режиме обеспечивается замыканием цепей разряда конденсаторов 19 и 20 через обмотки 7 и 8 трансфлюксоров 4 и 5 и внешний ключ, подключенный к счетному входу триггера и управляемый источником запускающих имип,ул ьс св.Последовательно соединенные обмотки 7 и 8 подключены к конденсаторам 19 и 20 таким образом, что ток разряда конденсатора 19 устанавливает трансфлюксор 5 в состояние 1 и трансфлюксор 4 в состояние О, а ток разряда конденсатора 20 - ,надборот (трансфлюксоры 4 и 5 устанавливаются соответственно в состояние 1 и О),Диоды 14 и 15 являются клапанами в цепях заряда конденсаторов 19 и 20, диоды 13 и 16 - в цепях конденсаторов 18 и 21, а диоды 12 и 17 разделяют цепи разряда конденсаторов 19 и 20.При поступлении запускающего импульса на вход 26 происходит безусловное переключение триггера 3 дополнительного разряда счетчика в результате разряда конденсатора 19 (20) этого триггера через обмотки 7 и 8 трансфлюксоров 4 и 5 и внешний ключ (вход 26),Триггер 1 первого (основного) разряда переключается в момент поступления запускающего импульса на вход 26 при условии отсутствия заряда на конденсаторе 21 триггера 3 дополнительного разряда, т. е. при нулевом состоянии этого триггера. В этом случае разряжается конденсатор 19 (20) триггера первого разряда через обмотки 7 и 8 трансфлюксоров данного триггера, запускающий конденсатор 21 трипгера 3 дополнительного разряда и внешний ключ (вход 26) .При заряженном конденсаторе 21 триггера дополнительного разряда, т. е. при нахождении этого триггера в состоянии 1, накопительный конденсатор триггера первого разряда не разряжается ввиду встречно включенных напряжений указанных конденсаторов, и триггер первого разряда не переключается. 4Триггер второго (основного) разряда переклочается в момент поступления запускающего импульса на вход 26 при условии отсутствия заряда на конденсаторах 18 триггеров дополнительного и первого разрядов счетчика,т. е. при нахождении этик триггеров н состоянии 1,В дальеше 1 счетгк переклочаетс 5 ля.логно,10 Выходы 29 - 32 используются для выдачиинформации во внешние цепи.Таким образом при относительно небольшой мощности запускающих и считывающихимпульсов обеспечивается надежная работа15 устройства.Предмет изобретенияСчетчик импульсов в коде Грея, содержащийтриггеры основных и дополнительного разря дов, выполненные на элементах памяти с неразрушающим считыванием, например двух трансфлюксорах с обмотками, диодных клапанах и конденсаторах, отличающийся тем, что, с целью переноса мощности запускающих 25 и считывающих импульсов, одна из выходныхобмоток каждого трансфлюксора соединена с последовательно включенными диодом и параллельно соединенными конденсатором и резистором, причем точки соединения конденса- ЗО торов и резисторов с выходньви обмоткамиобоих трансфлюксоров каждого триггера соединены между собой и образуют входы переноса этих триггеров, а точки соединения конденсаторов, резисторов и диодов трансфлюк соров каждого триггера образуют соответственно левый и правый выходы переноса триггеров, которые в каждом из триггеров всех основных разрядов счетчика, начиная с первого, подключены соответственно к счетному 40 входу и входу переноса триггера последующего разряда, в триггере дополнительного разряда указанные входы, подключены соответственно ко входу переноса и счетному входу триггера первого основного разряда, вход пе реноса триггера дополнительного разряда соединен со счетным входом этого триггера и подключен к шине запускающих импульсов, обмотки считывания и установки триггеров, всех разрядов в нулевое состояние соединены 50 последовательно и подключены к соответствующим входам счетчика.Заказ 1198/13 Изд.298ЦНИИПИ Комитетд.98 Тираж 780 ПодписноеКомитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 45Типография, пр. Сапунова, 2
