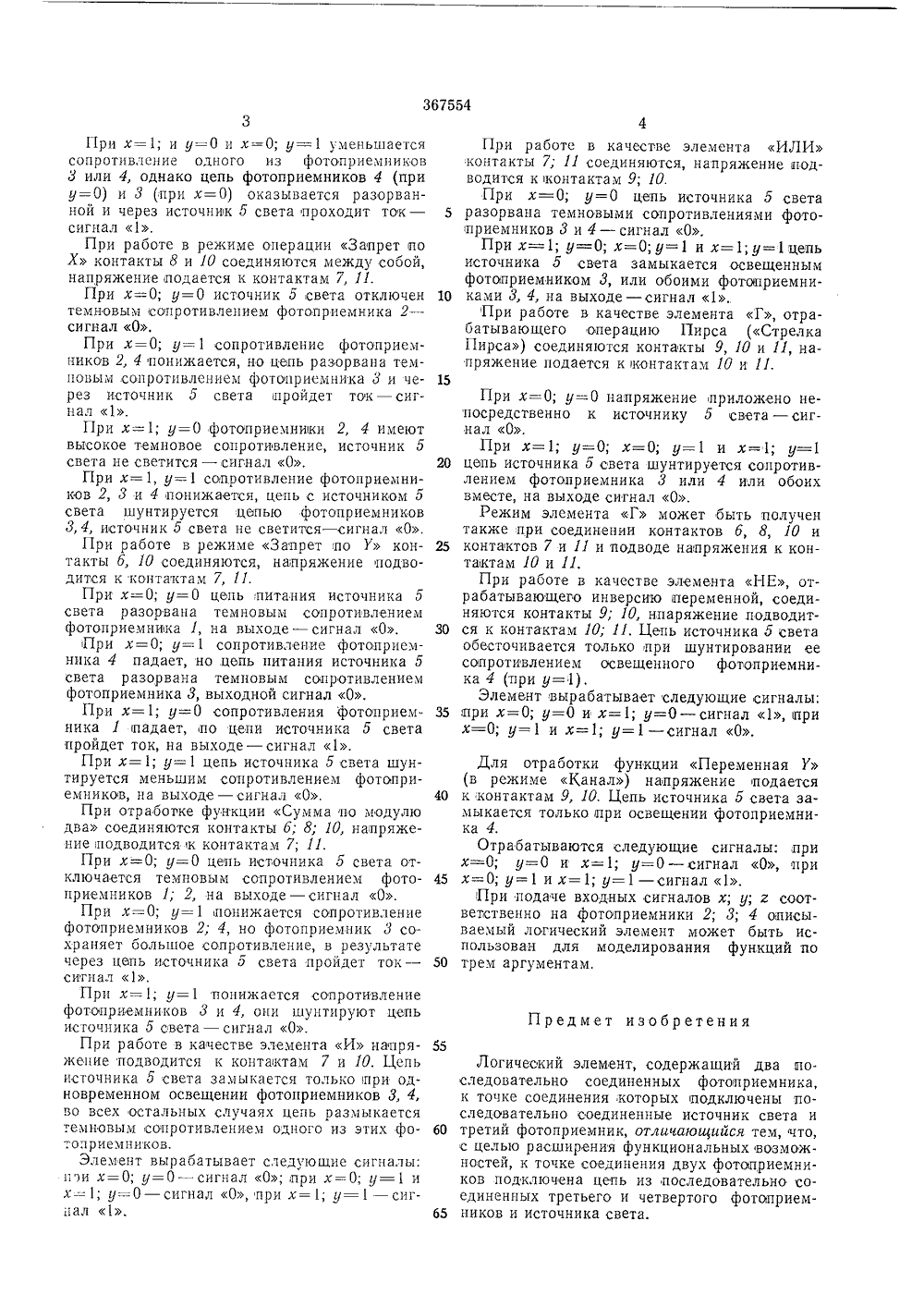

20 25 30 35 40 45 50 55 60 б 5 При х=1; и 9=0 и х=О; у=1 уменьшаетсясопротивление одного из фотоприемников3 или 4, однако цепь фотоприемников 4 (приу=О) и 3 (при х=О) оказывается разорванной и через источник 5 света проходит тыквсигнал 1,При работе в режиме операции Запрет аоХ контакты 8 и 10 соединяются между собой,напряжение подается к контактам 7, 11.При х=О; у=О источник 5 света отключентемновым (сопротивлением фотоприемника 2 -сигнал 0.При х=О; у= 1 сопротивление фотоприемников 2, 4 понижается, но цепь разорвана темновым сопротивлением фотоприемника 3 и через источник 5 света пройдет ток - сиг ал 1.При х=1; у=О фотоприемники 2, 4 имеютвысокое темповое сопротивление, источник 5света не светится - сигнал 0.При х= 1, у= 1 сопротивление фотоприемников 2, 3 и 4 понижается, цепь с источником 5света шунтируется цепью фотоприемников3, 4, источник 5 света не светится в сигн 0.При работе в режиме Запрет по У контакты б, 10 соединяются, напряжение подводится к контактам 7, 11.При х=0; у=0 цепь питания источника 5света разорвана темновым сопротивлениемфотоприемника 1, на выходе - сигнал 0.При х=О; у= 1 сопротивление фотоприемника 4 падает, но цепь питания источника 5света разорвана темновым сопротивлениемфотоприемника 3, выходной сигнал О.При х= 1; у=О сопротивления фотоприемника 1 падает, по цепи источника 5 светапройдет ток, на выходе - сигнал 1.При х=1; у=1 цепь источника 5 света шунтируется меньшим сопротивлением фотоприемников, на выходе - сигнал 0.При отработке функции Сумма по модулюдва соединяются контакты б; 8; 10, напряжение подводится к контактам 7; 11.При х=О; у=О цепь источника 5 света отключается темновым сопротивлением фотоприемников 1; 2, на выходе - сигнал 0.При х=О; у=1 понижается сопротивлениефотоприемников 2; 4, но фотоприемник 3 сохраняет большое сопротивление, в результатечерез цепь источника 5 света пройдет ток -сигнал 1.При х=1; у=1 понижается сопротивлениефотоприемников 3 и 4, они шунтируют цепьисточника 5 света - сигнал 0.При работе в качестве элемента И напряжение подводится к контактам 7 и 10. Цепьисточника 5 света замыкается только при одновременном освещении фотоприемников 3, 4,во всех остальных случаях цепь размыкаетсятемновым сопротивлением одного из этих фотоприемников.Элемент вырабатывает следующие сигналы:и и х=О; у=О - сигнал 0; при х=О; у=1 их -1; у=О - сигнал 0, при х= 1; у= 1 - сигнал 1. При работе в качестве элемента ИЛИ контакты 7; 11 соединяются, напряжение подводится к контактам 9; 10.При х=О; у=О цепь источника 5 света разорвана темновыми сопротивлениями фотоприемников 3 и 4 - сигнал О.При х=1; у=О; х=О; у=1 и х=1; у=1 цепь источника 5 света замыкается освещенным фотоприемником 3, или обоими фотоприемниками 3, 4, на выходе - сигнал 1,При работе в качестве элемента Г, отрабатывающего операцию Пирса (Стрелка Пирса) соединяются контакты 9, 10 и 11, напряжение подается к контактам 10 и 11. При х=О; у=О нааряжение приложено непосредственно к источнику 5 света - сигнал 0,При х=1; у=О; х=О; у=1 и х=1; у=1 цепь источника 5 света шунтируется сопротивлением фотоприемника 3 или 4 или обоих вместе, на выходе сигнал О.Режим элемента Г может быть получен такжери соединении контактов б, 8, 10 и контактов 7 и 11 и подводе напряжения к контактам 10 и 11.При работе в качестве элемента НЕ, отрабатывающего инверсию аеременной, соединяются контакты 9, 10, нпаряжение подводится к контактам 10; 11. Цепь источника 5 света обесточивается только при шунтировании ее сопротивлением освещенного фотоприемника 4 (при у в 1).Элемент вырабатывает следующие сигналы: при х=О; у=О и х=1; у=О - сигнал 1, ари х=О; у=1 и х=1; у=1 - сигнал 0. Для отработки функции Переменная У (в режиме Канал) напряжение подается к контактам 9, 10. Цепь источника 5 света замыкается только ари освещении фотоприемника 4,Отрабатываются следующие сигналы: при х=О; у=О и х=1; у=О - сигнал 0, при х=-0; у=1 и х=1; у=1 - сигнал 1.При подаче входных сигналов х; у; г соответственно на фотоприемники 2; 3; 4 описываемый логический элемент может быть использован для моделирования функций по трем аргументам. Предмет изобретения Логический элемент, содержащий два аоследовательно соединенных фотоприемника, к точке соединения которых подключены последовательно соединенные источник света и третий фотоприемник, отличающийся тем, что, с целью расширения функциональных возможностей, к точке соединения двух фотоариемников подключена цепь из последовательно соединенных третьего и четвертого фотоприемников и источника света.367554 Редактор Г. Котельскнй Заказ 538/16 Изд.1157 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Составитель С, Вольнова Техред Л. Грачева
