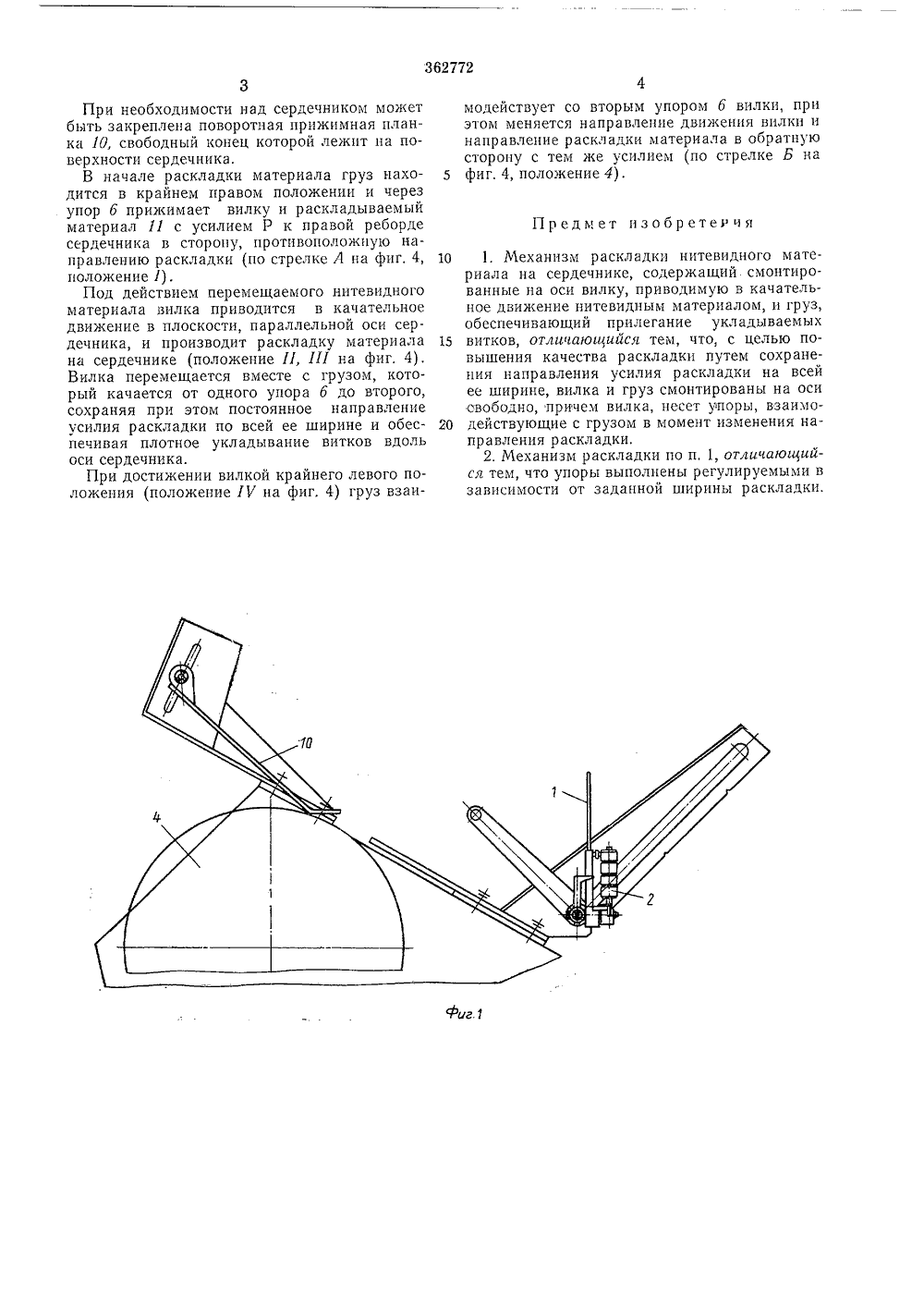

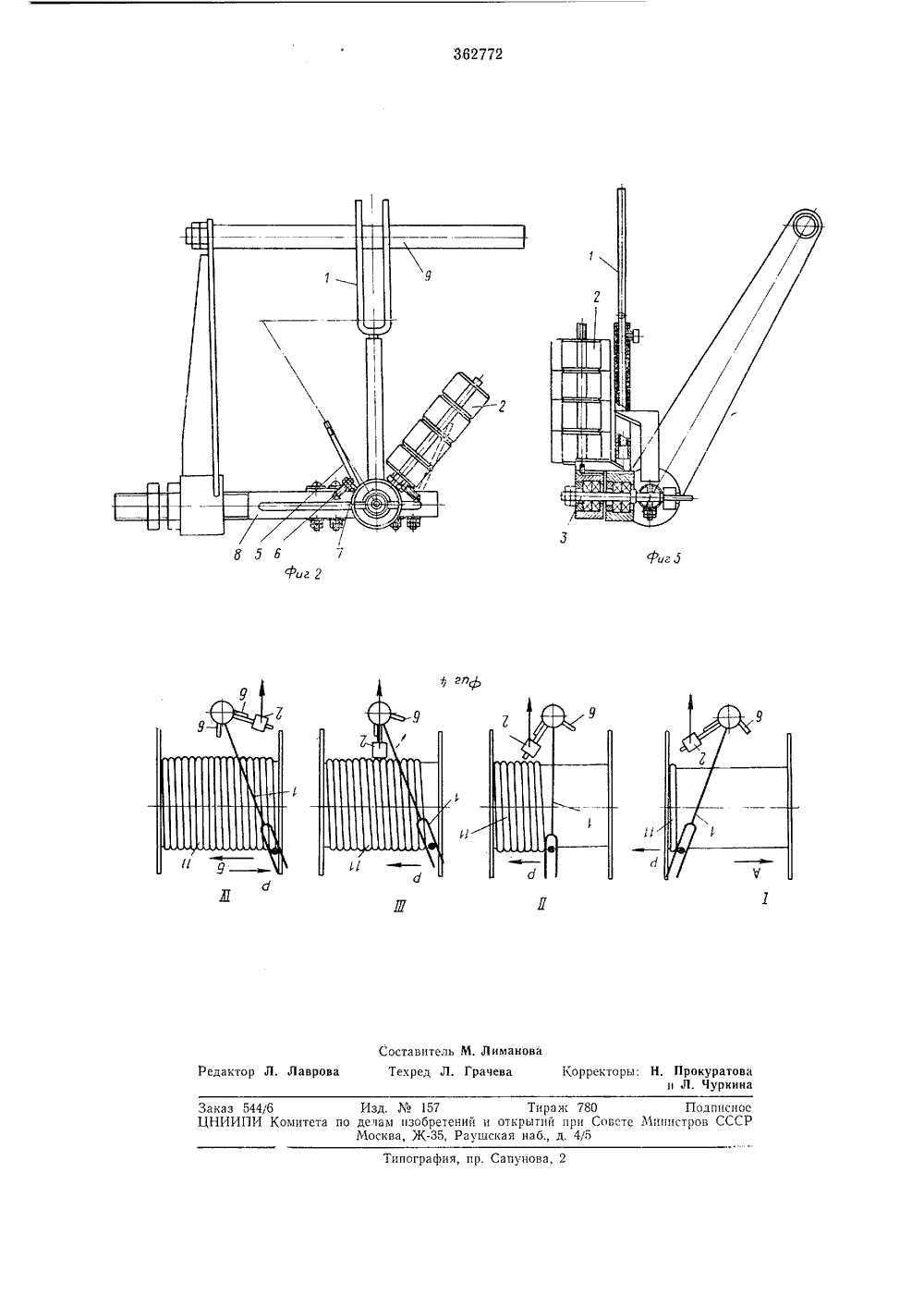

О П И С А Н И Е 362772ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспублинЗависимое от авт. свидетельстваЗаявлено 21.1.1971 (ЛЬ 1616920/28-12) М. Кл, В 651 т 54/2 присоединением заявки Ъ Приоритет Комитет по деламобретений и отнрытийри Совете МинистровСССР УДК 541.6(088.8) ВСЕСОЮЗНАЯ ы" Е 1 т 0ттЕд Р 1 лОпубликовано 20.Х.1972. Бюллетень3за 1973Дата опубликования опцсанця 21,111.1973 Авторыизобретения Бондаренко, В. И, Янццкий ц Б. Н, Метлов аявител пециальное конструкторское бюро полимерного машцностроени ЕХАНИЗМ РАСКЛАДКИ НИТЕВИДНОГО МАТЕНА СЕРДЕЧНИКЕ А пения направления раскладки. Упоры выполнены регулируемыми в зависимости заданной ширины раскладки.На фцг. 1 изображен механизм раскладки нитевидного материала, общий вцд, на фцг. 2 - то же, вцд спереди, на фцг. 3 - то же, вцд сбоку, на фиг. 4 (положенце 1, П, 1 П, 117) - схеъта раскладки нитевидного материала на сердечнике,Механизм содержит вилку 1 ц регулируемый по весу груз 2, свободно смонтированные на оси т.Вилка вместе с грузом приводится в кача- тельное движение нитевидным материалом в плоскости, параллельной осц приводного сердечника 4, прц этом груз постоянно прижимает вилку в сторону, противоположную направлению раскладки с постоянным усилием. Угол кач нцем упоро сцмостц от тами 6, вве ные в ступт В момент ки груз вза кидыва ется Механизм котором за ролик 9.1Изобретение относится к механизму раскладки нитевидного материала, обеспечивающего намотку изделий типа шнура, изолированных проводов, пластмассовых илц резиновых труб и т, п. 5Известен механизм раскладки нитевидного материала ца сердечник, например на приемный приводной барабан, содержащий смонтированные на оси вилку, приводимую в кача- тельное движение нитевидным материалом, ц 10 жестко укрепленный балансирный груз, обеспечивающий прилегание укладываемых витков. Требуемая укладка создается за счет достаточного натяжения наматываемого на барабан изделия роликом качающейся вилки.Возникающие при этом усилия раскладываются вдоль оси вилки и в направлении, противоположном направлению раскладки, чемобеспечивается прилегацие укладываемых рядов. При этом необходимым является достаточно сильное натяжение изделия,Цель изобретения - повышение качествараскладки материала путем сохранения направления усилия раскладки на всей ее ширине.Предлагаемое устройство отличается от известного тем, что вилка ц груз смонтированына оси свободно, причем вилка несет упоры,взаимодействующие с грузом в момент изме анця груза определяется положе- в 5, которое регулируется в завцзаданной ширины раскладки вцнртываемымц в упоры 7, укрепленще направляющей вилки,изменения направления раскладимодействует с упорамц 5 ц перев противоположную сторону.установлен на кронштейне 8, на креплен, кроме того, прижимнойПри необходимости над сердечником может быть закреплена поворотная прижимная планка 10, свободный конец которой лежит на поверхности сердечника.В начале раскладки материала груз находится в крайнем правом положении и через упор б прижимает вилку и раскладываемый материал 11 с усилием Р к правой реборде сердечника в сторону, противоположную направлению раскладки (по стрелке А Hа фиг. 4, положение 1) .Под действием перемещаемого нитевидного материала вилка приводится в качательное движение в плоскости, параллельной оси сердечника, и производит раскладку материала на сердечнике (положение П, 111 на фиг. 4). Вилка перемещается вместе с грузом, который качается от одного упора б до второго, сохраняя при этом постоянное направление усилия раскладки по всей ее ширине и обеспечивая плотное укладывание витков вдоль оси сердечника.При достижении вилкой крайнего левого положения (положение 17 на фиг, 4) груз взаимодействует со вторым упором б вилки, при этом меняется направление движения вилки и направление раскладки материала в обратную сторону с тем же усилием (по стрелке Б на 5 фиг. 4, положение 4).Предмет изобретеь чя10 1. Механизм раскладки нитевидного материала на сердечнике, содержащий смонтированные на оси вилку, приводимую в качательное движение нитевидным материалом, и груз,обеспечивающий прилегание укладываемых15 витков, отличаюшийся тем, что, с целью повышения качества раскладки путем сохранения направления усилия раскладки на всейее ширине, вилка и груз смонтированы на осисвободно, причем вилка, несет упоры, взаимо 20 действующие с грузом в момент изменения направления раскладки,2. Механизм раскладки по п. 1, отличаюиийся тем, что упоры выполнены регулируемыми взависимости от заданной ширины раскладки.362772 г 5 Редактор Л. Лавро каз 544/6 Изд.57 Тираж 780 ПодписноеНИИПИ Комитета по дечам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 ипографил, пр. Сапунова 5 Бфиг ставитель М. Лиманова еред Л Грачева Корректоры: Н, Прокуратов и Л. Чуркин
