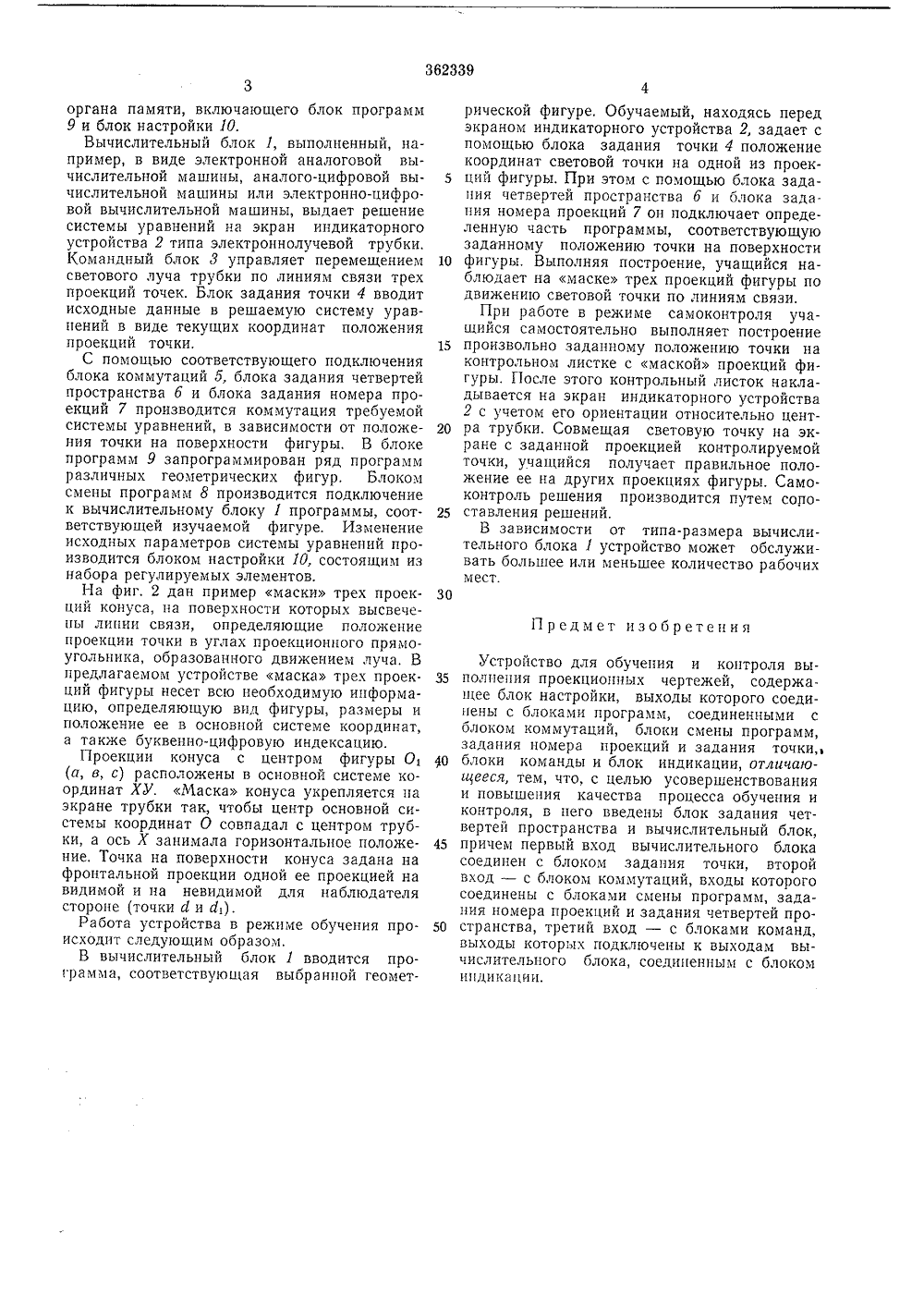

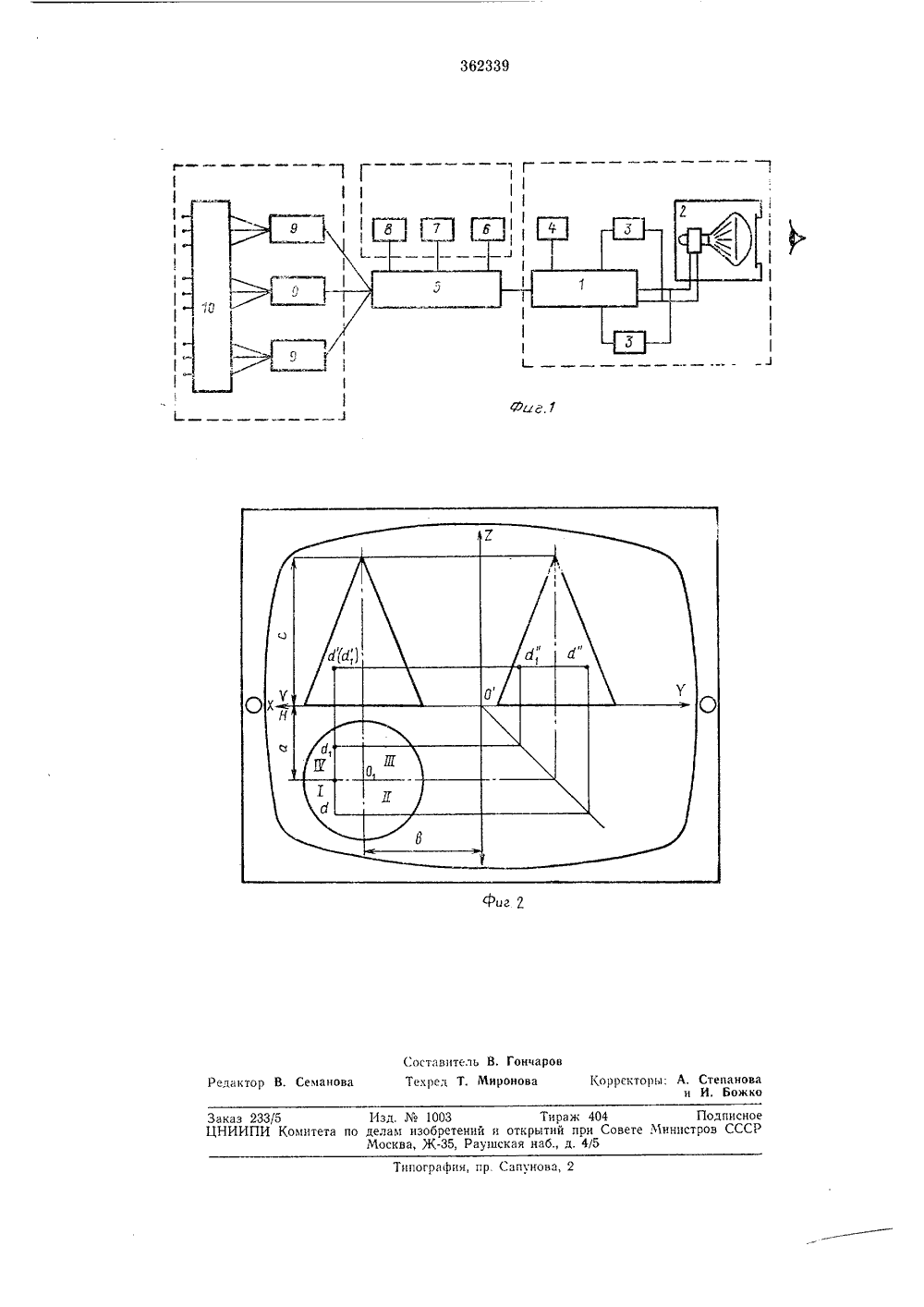

О П И С А Н И Е 362339ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союа Соеотскик Социалистические РеспубликЗависимое от авт. свидетельства-М. Кл, 6 09 Ь 11/00 Заявлено 29,Х.1970 ( 1486154/18-24) с присоединением заявки-Приоритет Комитет по делам изобретений и открытий при Совете Министров СССРУДК 681.39:371;24:515.1 (088.8) Опубликовано 13.Х 1.1972, Бюллетень2за 1973Дата опубликования описания 8.11.1973 Лвторыизобретения Г, П. Вяткин, Е. И. Самохвалов и В, Н. Коцюбенко Московский станкоинструментальный институтЗаявитель УСТРОЙСТВО ДЛЯ ОБУЧЕНИЯ И КОНТРОЛЯ ВЫПОЛНЕНИЯ ПРОЕКЦИОННЫХ ЧЕРТЕЖЕЙИзобретение относится к учебно-тренировочным устройствам для проведения самостоятельной практической подготовки, при изучении и закреплении правил выполнения проекфционных чертежей и может быть использова но, например, в системе образования.Известны устройства, имеющие рабочее поле с дискретным положением точек, электрическую коммутирующую цепь, контактные штекеры и табло для набора координат конт ролируемой точки. Эти устройства имеют ограниченные возможности, так как электрическая схема предусматривает лишь определенное, конечное число коммутаций точек, что не позволяет проводить обучение и контролиро вать построение любых точек на поверхности фигуры и лишает обучаемого приобретения навыков в графических построениях, приближенных к реальному выполнению чертежей. 20Целью изобретения является усовершенствование и повышение качества процесса обучения и контроля, которая обеспечивает возможность задания точки одной ее проекцией в пределах всей поверхности фигуры, позво ляет строить проекции точек на поверхности любых геометрических фигур или на любой плоскости пространства и дает возможность изменять размеры и положение фигуры в основной системе координат. 30 Указанная цель достигается конструктивно тем, что в устройство введены блок задания четвертей пространства и вычислительный блок. Первый вход вычислительного блока соединен с блоком задания точки, второй вход - с блоком коммутаций, входы которого соединены с блоками смены программ, задания номера проекций и задания четвертей пространства, третий вход - с блоками команд, выходы которых подключены к выходам вычислительного блока, соединенцым с блоком индикации.Устройство может быть использовано в двух режимах работы: в режиме обучения и в режиме самоконтроля, что обеспечивает более полную и интенсивную проработку учебного материала по разряду Проецирование точки (черчение и начертательная геометрия).На фиг. 1 представлена блок-схема предлагаемого устройства; на фиг. 2 - пример построения трех проекций точки, выполняемой с помощью предлагаемого устройства.Предлагаемое устройство состоит из исполнительного органа, содержащего вычислительный блок 1, индикаторное устройство 2 с маской проекций фигуры, командный блок 8 и блок задания точки 4; блока коммутаций 5; органа управления в составе блока задания четвертей пространства б, блока задания номера проекций 7, блока смены программ 8;5 10 15 20 25 30 35 0 45 50 органа памяти, включающего блок программ 9 и блок настройки 10.Вычислительный блок 1, выполненный, например, в виде электронной аналоговой вычислительной машины, аналого-цифровой вычислительной машины или электронно-цифровой вычислительной машины, выдает решение системы уравнений на экран индикаторного устройства 2 типа электроннолучевой трубки, Командный блок 3 управляет перемещением светового луча трубки по линиям связи трех проекций точек. Блок задания точки 4 вводит исходные данные в решаемую систему уравнений в виде текущих координат положения проекций точки.С помощью соответствующего подключения блока коммутаций б, блока задания четвертей пространства б и блока задания номера проекций 7 производится коммутация требуемой системы уравнений, в зависимости от положения точки на поверхности фигуры, В блоке программ 9 запрограммирован ряд программ различных геометрических фигур, Блоком смены программ 8 производится подключение к вычислительному блоку 1 программы, соответствующей изучаемой фигуре. Изменение исходных параметров системы уравнений производится блоком настройки 10, состоящим из набора регулируемых элементов.На фиг. 2 дан пример маски трех проекций конуса, ца поверхности которых высвечены линии связи, определяющие положение проекции точки в углах проекционного прямоугольника, образованного движением луча. В предлагаемом устройстве маска трех проекций фигуры несет всю необходимую информацию, определяющую вид фигуры, размеры и положение ее в основной системе координат, а также буквенно-цифровую индексацию.Проекции конуса с центром фигуры О (и, в, с) расположены в основной системе координат ХУ. Маска конуса укрепляется ца экране трубки так, чтобы центр основной системы координат О совпадал с центром трубки, а ось Х занимала горизонтальное положение, Точка на поверхности конуса задана на фронтальной проекции одной ее проекцией на видимой и ца невидимой для наблюдателя стороне (точки д и А) .Работа устройства в режиме обучения происходит следующим образом.В вычислительный блок 1 вводится программа, соответствующая выбранной геометрической фигуре. Обучаемый, находясь перед экраном индикаторного устройства 2, задает с помощью блока задания точки 4 положение координат световой точки на одной из проекций фигуры. При этом с помощью блока задания четвертей пространства б и блока задания номера проекций 7 он подключает определенную часть программы, соответствующую заданному положению точки на поверхности фигуры. Выполняя построение, учащийся наблюдает на маске трех проекций фигуры по движению световой точки по линиям связи.При работе в режиме самоконтроля учащийся самостоятельно выполняет построение произвольно заданному положению точки на контрольном листке с маской проекций фигуры. После этого контрольный листок накладывается на экран индикаторного устройства 2 с учетом его ориентации относительно центра трубки. Совмещая световую точку ца экране с заданной проекцией контролируемой точки, учащийся получает правильное положение ее на других проекциях фигуры. Самоконтроль решения производится путем сопоставления решений.В зависимости от типа-размера вычислительного блока 1 устройство может обслуживать большее или меньшее количество рабочих мест. Предмет изобретения Устройство для обучения и контроля выполнения проекционных чертежей, содержащее блок настройки, выходы которого соединены с блоками программ, соединенными с блоком коммутаций, блоки смены программ, задания номера проекций и задания точки блоки команды и блок индикации, отличаюиееся, тем, что, с целью усовершенствования и повышения качества процесса ооучения и контроля, в пего введены блок задания четвертей пространства и вычислительный блок, причем первый вход вычислительного блока соединен с блоком задания точки, второй вход - с блоком коммутаций, входы которого соединены с блоками смены программ, задания номера проекций и задания четвертей пространства, третий вход - с блоками команд, выходы которых подключены к выходам вычислительного блока, соединенным с блоком индикации.362339 г 11 1 1фи оставитель В. Гонцаеврея Т, Миронова Редактор Семанова оррскторы: А. Степанова и И, БожкоИзд.1003 Тираж 404 Подписное делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 аказ 233/5НИИПИ Комитет Типография, пр Сапунов
