Библю г. ка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

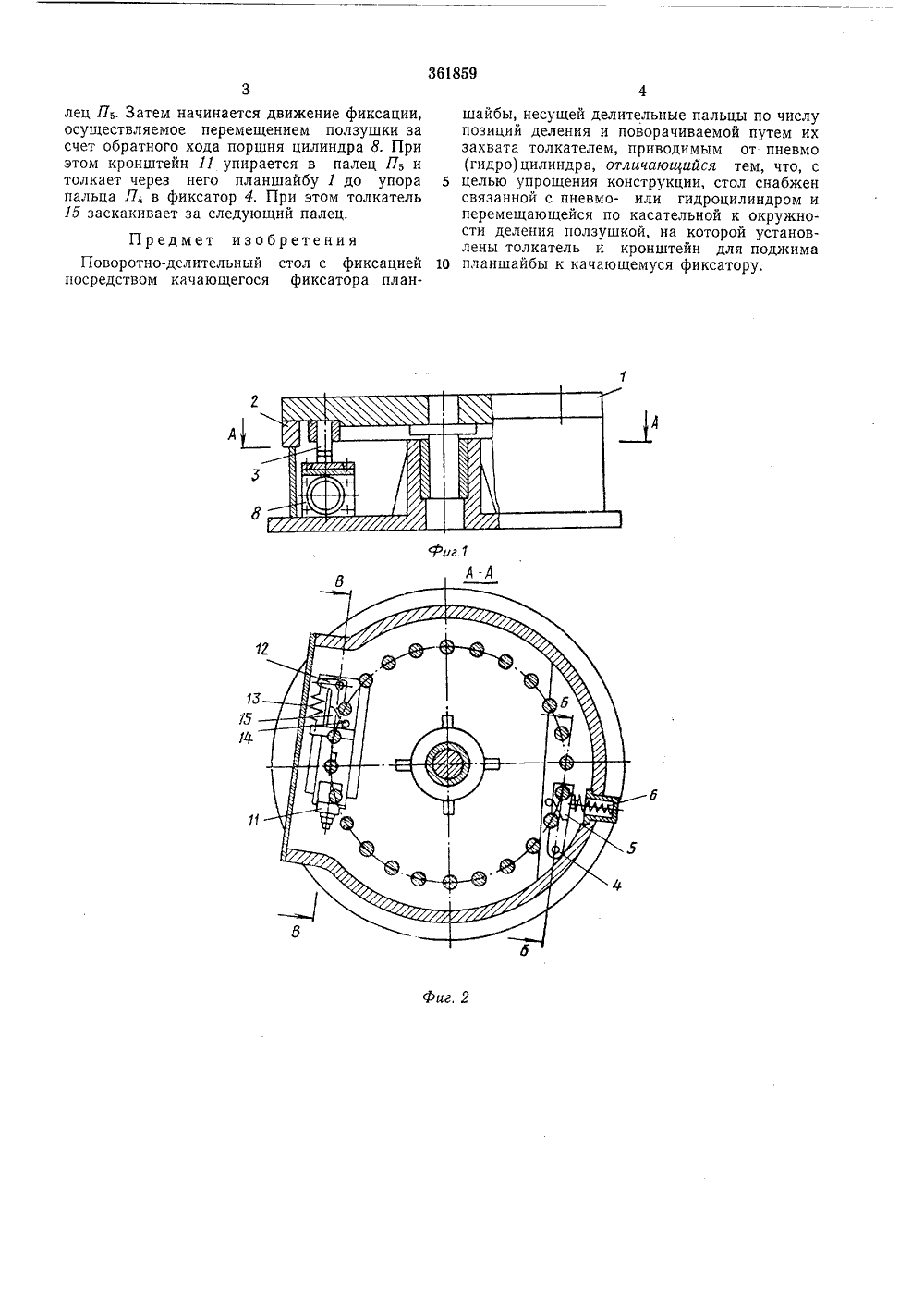

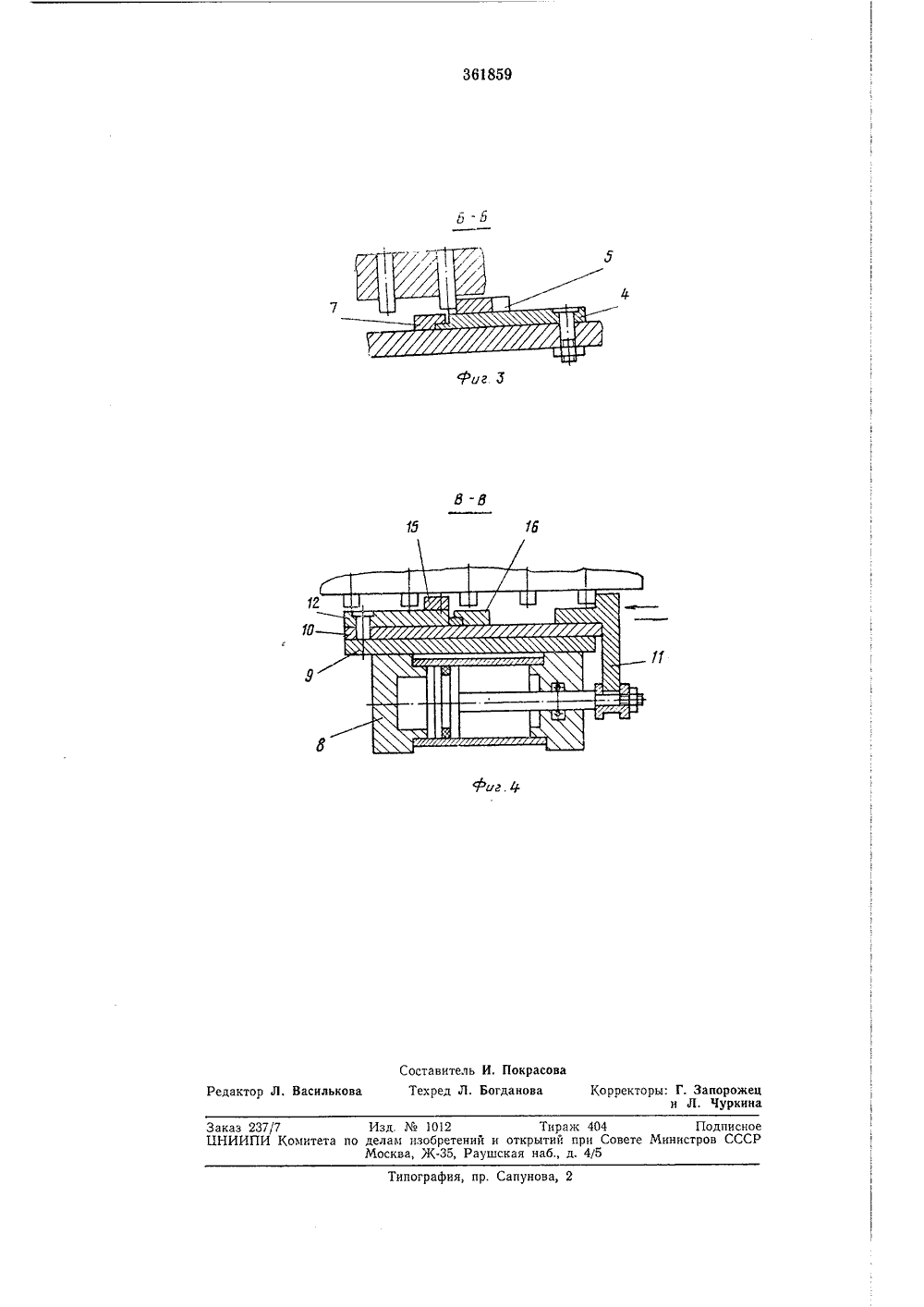

Республик Зависимое от авт. свидетельства-М. Кл. В 23 ц 17 0 аявлено 26,Х.1970 ( 1486591/2 присоединением заявки омитет по делам иоритет изобретений и открытипри Сосете уйиииатроеСССР УДК 62-589.8(08 публиковано 13,Х 11,1972 ата опубликования опи Бюллетеньза 197ания 9,11.1973 ВСсг1,7 1 т: Авторыизобретения И, М, Хаскин и В. С. Потапенк Заявитель ОВОРО ЕЛИТЕЛЬНЫЙ С относится к области мет Изобретение алло- обработки.Известны поворотно-делительные столы с фиксацией посредством качающегося фиксатора планшайбы, несущей делительные пальцы по числу позиций деления и поворачиваемой путем их захвата толкателем, приводимым от пневмо- или гидроцилиндра. Цель изобретения - упрощение конструкции.Для этого стол снабжен связанной с пневмо- или гидроцилиндром и перемещающейся по касательной к окружности деления ползушкой, на которой установлены толкатель и кронштейн для поджима планшайбы к качающемуся фиксатору.На фиг. 1 изображен предлагаемый стол, вид сбоку; на фиг. 2 - разрез по А - А на фиг, 1; на фиг. 3 - разрез по Б - Б на фиг. 2; на фиг. 4 - разрез по В - В на фиг. 2.К планшайбе 1 стола концентрично оси ее вращения прикреплено кольцо 2 с запрессованными в него делительными пальцами Зпо числу делений. Под планшайбой установлен качающийся фиксатор 4 с каленым упором 5, имеющим лунку для упора делительных пальцев. Упор 5 подпружинен пружиной б. Для предотвращения отжима фиксатора 4 вверх предусмотрен прижим 7. Под планшайбой 1 расположен пневмоцилиндр 8, на корпусе которого установлена направляющая 9 для перемещения по ней ползушки 10 в направлении по касательной к окружности деления. На,ползушке закреплен кронштейн 11, соединен-ный со штоком пневмоцилиндра 8 для переда-,чи движения ползушке 10, на которой также5 закреплен качающийся толкатель 12, пружиной 13 прижимаемый к упору 14. На конце,толкателя 12 прикреплен каленый наконечник15, имеющий скос для огибания пальцев впроцессе фиксации. Конец толкателя 12 при-жимается вниз планкой 1 б.Предлагаемый стол работает следующимобразом.При движении ползушки 10, приводимой вдвижение прямым ходом поршня пневмоци 15 линдра 8, закрепленный на нем качающийсятолкатель 12 упором наконечника 15 в очередной палец П увлекает планшайбу 1 стола вперед. При этом закрепленный на той же пол-,зушке кронштейн 11 отходит от пальца П 220 упираясь в который он прижимает планшайбупальцем Пз к упору фиксатора 4, осуществляяфиксацию стола,При дальнейшем движении ползушки кронштейн 11, двигаясь по касательной к окружно-25 сти движения делительных пальцев, выходит ,из зоны движения пальца Пз и дает ему воз-можность пройти мимо.После поворота стола на угол, несколькобольший угла деления, палец П., оказывается0 впереди упора 5 фиксатора 4, а перед кронштейном 11 останавливается следующий па361859 Фиг.1 Фиг. 2 3лец П 5. Затем начинается движение фиксации, осуществляемое перемещением ползушки за счет обратного хода поршня цилиндра 8. При этом кронштейн 11 упирается в палец П 5 и толкает через него планшайбу 1 до упора пальца П 4 в фиксатор 4. При этом толкатель 15 заскакивает за следующий палец,Предмет изобретенияПоворотно-делительный стол с фиксацией посредством качающегося фиксатора план 4шайбы, несущей делительные пальцы по числу позиций деления и поворачиваемой путем их захвата толкателем, приводимым от пневмо (гидро)цилиндра, отличающийся тем, что, с 5 целью упрощения конструкции, стол снабженсвязанной с пневмо- или гидроцилиндром и перемещающейся по касательной к окружности деления ползушкой, на которой установлены толкатель и кронштейн для поджима 10 планшайбы к качающемуся фиксатору,а пография, пр. Сапунова, 2 аказ 237/7 Изд1012 Тираж 404 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
1486591
И. М. Хаскин, В. С. Потапенко вссос ознл сажни
МПК / Метки
МПК: B23Q 16/06
Метки: библю
Опубликовано: 01.01.1973
Код ссылки
