Соединение полых элементов i-шbha; , lvo7: v-. л. •-14
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

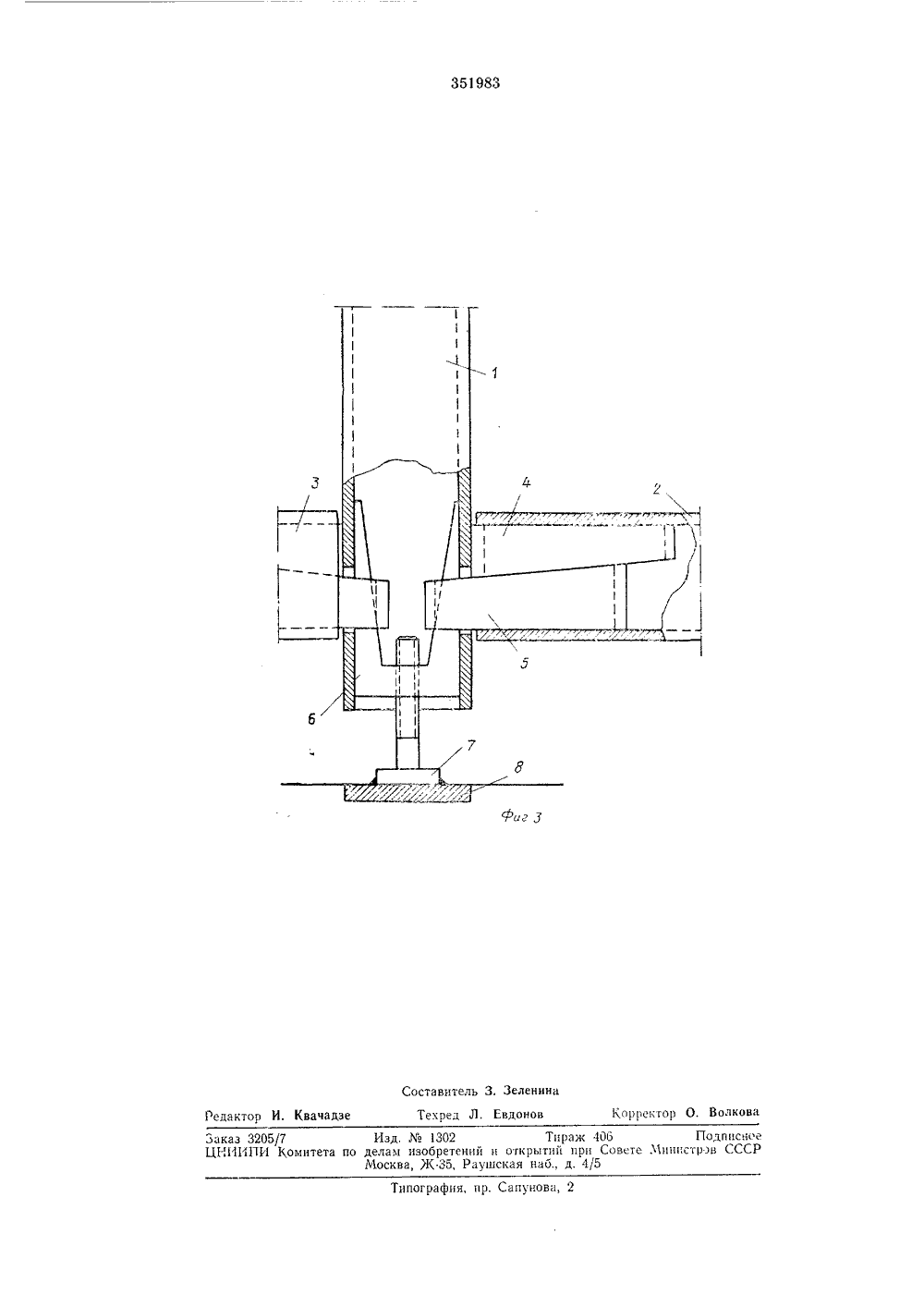

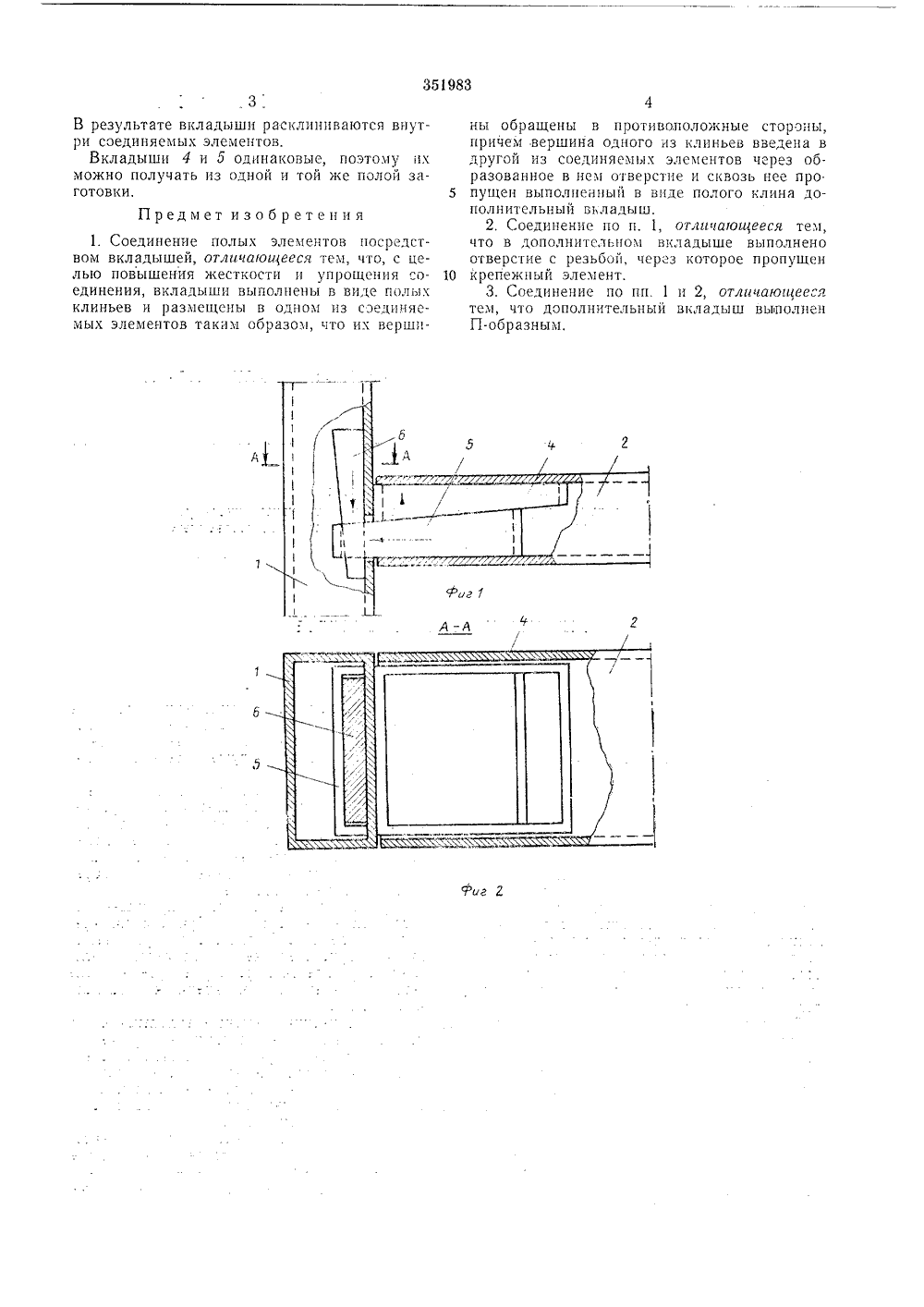

ОПИСАНИЕ 35983ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союв Соввтвкив Социалистические РеспубликЗависимое о 1 авт. свидетельстваЬ 1/48 М. аявлено 1 О.Х 1.1970 ( 1490829/29- присоединением заявкиПриоритет 3(омитет по делавФ изобретений и открытий при Совете Министров СССР.1972. Бюллетень2 Опубликовано 21 Дата опубликова ия описгпшя 8.1 Х.1912 АвторыизобретенияЗаявитель В. Д, Шадырь и Г. С. Косиицев Киевский зональный научно-исследовательский и проектный институ пового и экспериментального проектирования жилых и общественн зданииВСЕС8 ЦЦир ЕНИЕ ПОЛЫХ ЭЛЕМЕНТОВ Изобрете ражданск менио иреплетов, с Известнь средством грудоемкипп относится к строительству и и промышленны. здании, а онструкциям витрин, оконных певорок, перегородок и т. п.соединения полых элементов по. вкладышей. Известные соединения в изготовлении и сборке конструкции.Цель изобретенияповышение жесткости и упрощение соединения полых элемен 1 ов. 10Достигается .это тем, что вкладыши выполнены в виде полых клиньев и размещены в од. ном из соединяемых элементов таким образом, что их вершины обращены в противоположные стороны, причем вершина одного кли на введена в соединяемый элемент через об. разованное в нем отверстие, а сквозь отверстие в вершине первого клина пропущен до. полнительный вкладыш.Дополнительный вкладыш выполнен в виде 20 полого клина и в нем может быть выполнено отверстие с резьбой, через которое пропущен крепежный элемент, Дополнительный вила. дыш может быть выполнен П-образным.На фиг. 1 изображено соединение двух эле ментов; на фиг. 2 - разрез по А - А на фиг,1; на фиг, 3 - соединение трех элементов,Соединение полых элементоз 1, 2 и 3 осуществляется посредством вкладышей 4 и 5, выполненных в виде полых клиньев, и дополни тельного вкладыша 6, выполненного также в виде полого клина. В дополнительном вкла. дыше может быть выполнено отверстие с резьбой, через которое пропущен крепежный элемент 7.Дополнительный вкладыш может быть выполнен П-образным, Вкладыши 4 и 5 размещены в соединяемом элементе таким образом, что их вершины обращены в противоположные стороны, причем вершина вкладыша 5 введена в оедяемый элемент 1 ерез образованное в нем отверстие.Через вершину вкладыша 5 пропущен дополнительный вкладыш 6. При помощи крепежного элемента 7, головка которого выходит из торца соединяемого элемента 1, элемент закрепляется в распор в проеме, после чего крепежный элемент крепится к закладной детали 8.При соединении элементов вкладыши 4 и 5 устанавливаются вершинами в противоположные стороны. При этом оба вкладыша Выступают из торца элемента 2, а вкладыш 5 выступает вершиной за торец вкладыша 4 частолько, что дополнительный вкладыш б заходит в отверстие вкладыша 5.При движении вкладыш б смещает вкладыш 5 в сторону своей вершины, а вкладыШ 4 упирается н соединяемый элемент 1 и может смещаться только перпендикулярно его длине,,3В результате вкладыши расклиниваются внутри соединяемых элементов,Вкладыши 4 и 5 одинаковые, поэтому пх можно получать из одной и той же полой заготовки. Предмет изобретения1. Соединение полых элементов посредством вкладышей, отлпчаюш,ееся тем, что, с целью повышения жесткости и упрощения соединения, вкладыши выполнены в виде полых клиньев и размещены в одном из соединяемых элементов таким образом, что их вершпны обращены в противоположные стороны,причем вершина одного из клиньев введена вдругой из соединяемых элементов через образованное в нем отверстие и сквозь нее про.5 пущен выполцеццый в виде полого клина дополнительный вкладыш.2, Соединение по п. 1, отличающееся тем,что в дополнительном вкладыше выполненоотверстие с резьбой, через которое пропущен10 крепежный элемент.3. Соединение по пп. 1 и 2, отличающеесятем, что дополнительный вкладыш выполненП-образным,Заказ 3205/7 Изд.1302 Тираж 406 ПодписноеЦ 1.И 14 ПИ Комитета по делам изобретений и открытий прп Совете Министр)в СССРМосква, Ж.35, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
СмотретьЗаявка
1490829
Киевский зональный научно исследовательский, проектный институт типового, экспериментального проектировани жчлых, общественных, ВСЕСОЮ аНА
В. Д. Шадырь, Т. С. Косинцев
МПК / Метки
МПК: E04B 1/48
Метки: i-шbha, lvo7, полых, соединение, элементов, •-14
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/3-351983-soedinenie-polykh-ehlementov-i-shbha-lvo7-v-l-14.html" target="_blank" rel="follow" title="База патентов СССР">Соединение полых элементов i-шbha; , lvo7: v-. л. •-14</a>
