Генератор импульсов

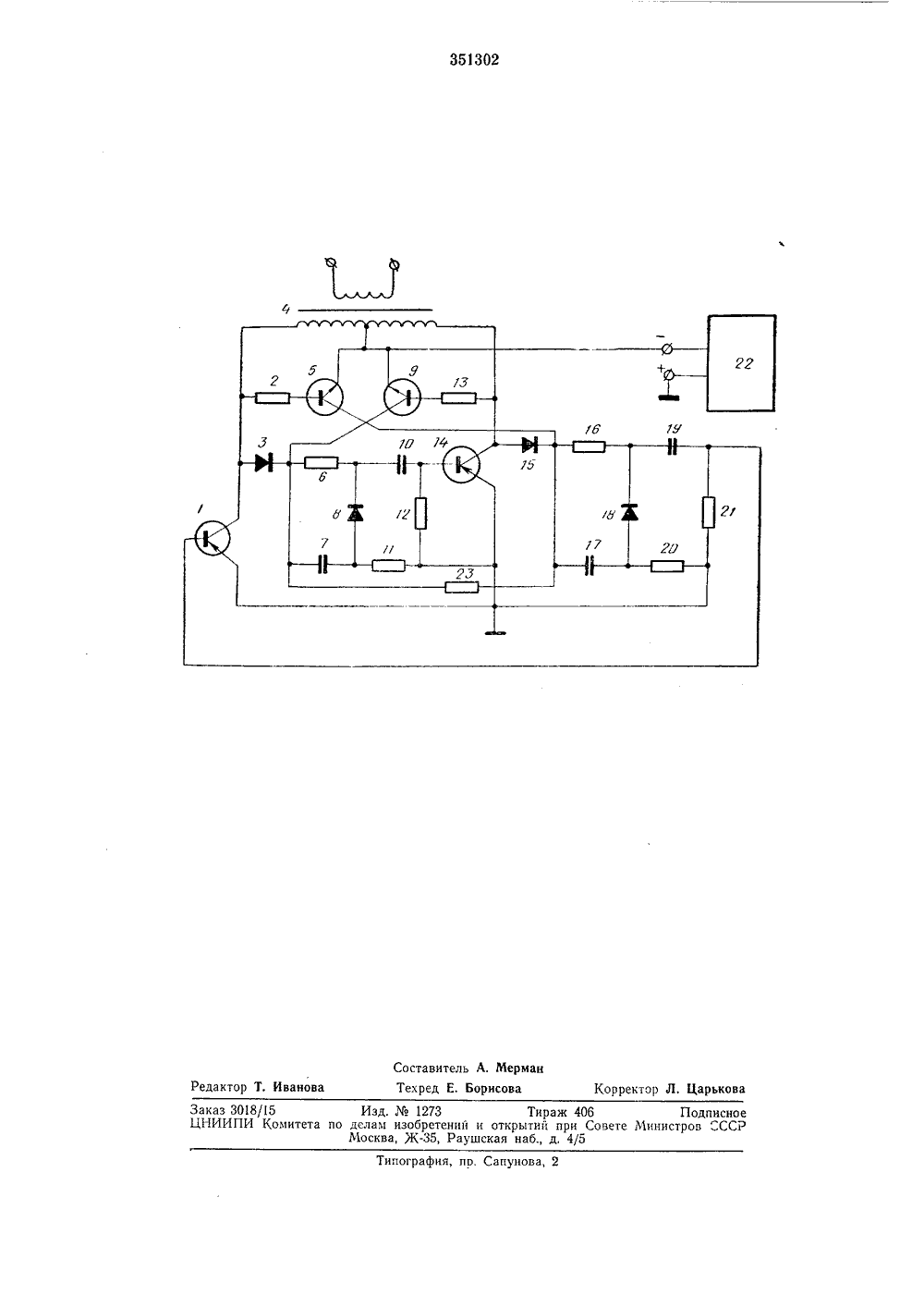

О П И С А-Я И Е ЗИ 302ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВ вис 1 ое от авт. свидетельстваявлено 27,1.1970 ( 1397742/2 б)присоединением заявки1. Кл. тет Комитет по делам зобретений и открытий при Совете Министров СССР. Т, Платонов аявител ГЕНЕРАТОР ИМПУЛЬСОВ 2 Известные генераторы импульсов, содержащие коммутирующие транзисторы, подсоединенные через диоды к импульсным времязадающим мостам, и источник питания, подключенный к средней точке первичной обмотки 5 выходного трансформатора, не обеспечивают получения мощных биполярных импульсов прямоугольной формы при одновременном повышении стабильности их частоты,Предлагаемый генератор импульсов не 10 имеет этого недостатка и отличается от известного тем, что между импульсными времязадающими мостами включено сопротивление связи, а между средней точкой первичной обмотки трансформатора и ее концами - элек тронные коммутаторы, выполненные на транзисторах противоположного типа проводимости, коллекторы которых соединены с соответствующими импульсными времязадающими мостами. 20На чертеже приведена принципиальная схема предлагаемого устройства.Устройство содержит транзистор 1, сопротивление 2, диод 3, трансформатор 4, транзистор-клапан 5, сопротивление б, емкость 7, 25 диод 8, транзистор-клапан 9, емкость 10, сопротивления 11, 12 и 13, транзистор 14, диод 15, сопротивление 1 б, емкость 17, диод 18, емкость 19, сопротивления 20 и 21, источник 22 питания, сопротивление 23. 30 Генератор импульсов содержит два импульсных времязадающих моста, содержащих сопротивления б, 11, 12, 1 б, 20, 21, емкости 7, 10, 17, 19 и диоды 8, 18; коммутирующие транзисторы 1 и 14 одного типа проводимости; транзисторы-клапаны 5 и 9 противоположного типа проводимости; сопротивления 2 и 12 базовых цепей транзисторов-клапанов; отключающче диоды 3 и 15; трансформатор 4 и источник питания 22.Импульсные времязадающие мосты имеют по три точки соединения, Один из них соеди. нен: с сопротивлением 12, базой коммутируощего транзистора 14; с сопротивлением 12, эмиттером коммутирующего транзистора 14 и корпусом; с отключающим диодом 3, коллектором транзистора-клапана 9 и сопротивлением б. Другой соединен; с сопротивлением 21, базой коммутирующего транзистора 1; с сопротивлением 21, эмиттером коммутирующего транзистора 1 и корпусом; с отключающим диодом 15, коллектором транзистора;клапана 5 и сопротивлением 23.Коллектор коммутирующего транзисторасоединен с отключающим диодом 3, одной половиной первичной обмотки трансформатора 4, сопротивлением 2 и через него - с базой транзистора-клапана 5.Коллектор коммутирующего транзистора 14 соединен с отключающим диодом 15, второй50 55 60 65 3половиной первичной обмотки трансформатора 4, сопротивлением 13 и через него с базой транзистора-клапана 9.Оба эмиттера транзисторов-клапанов 5 и 9 соединены со средней точкой первичной обмотки трансформатора 4 и клеммой соответствующего знака источника 22 питания,Оставшаяся клемма противоположного знака источника 22 питания соединена с корпусом. Нагрузка подключается ко вторичной обмотке трансформатора 4.Пусть начался заряд емкостей 7 и 10 импульсного времязадающего моста с сопротивлениями б, 11, 12, емкостями 7, 10, диодом 8, зарядный ток которого, в частности, потечет от плюса источника питания 22 через эмиттер - база коммутирующего транзистора 14, емкость 10, сопротивление б и транзистор- клапан 9 на минус источника питания 22. При этом транзистор 14 приоткрывается, начинают меняться знаки напряжений первой и второй половины первичной обмотки трансформатора 4 по отношению к его средней точке, что ведет к появлению положительной обратной связи, стремящейся в данном случае закрыть транзистор-клапан 5, открыть транзистор-клапан 9 и перевести коммутирующий транзистор 14 в режим насыщения.Режим работы транзисторов-клапанов 5 и 9 ключевой, которой обеспечивается соответствующим выбором сопротивлений 2 и 13. В результате импульсный времязадающий мост с сопротивлениями б, 11, 12, емкостями 7, 10, диодом 8,подключается к источнику 22 питания через транзистор-клапан 9 и на время, пока диод 8 закрыт; при этом вырабатывается одна из полуволн генерируемого периода колебаний. Когда диод 8 начнет проводить ток (это произойдет в момент, когда напряжение на сопротивлении 11 станет больше напряжения на емкости 10), прекращается заряд емкостей 7 и 10, коммутирующий транзистор 14 начнет запираться и начнется лавинообразный процесс опрокидывания, т, е, коммутирующий транзистор 14 будет запираться, а коммутирующий транзистор 1 отпираться. С этого момента импульсный времязадающий мост с сопротивлениями 1 б, 20, 21, емкостью 17, 19, диодом 18, коммутирующии транзистор 1 и транзистор- клапан 5 начнут работать аналогично предыдущему импульсному времязадающему мосту. Одновременно емкости 7 и 10 предыдущего импульсного времязадающего моста через диод включаются последовательно и через открытый коммутирующий транзистр 1, отключающий диод 3 и сопротивление 12, начинают разряжаться. Транзистор-клапан 9 запирается напряжением, возникающим на второй половине первичной обмотки трансформатора 4 и приложенным между его базой и эмиттером в обратном направлении. За счет разряда емкостей 7 и 10 на сопротивлении 12 возникает напряжение обратного направления, удерживающее коммутирующий транзистор 14 в закрытом состоянии. Поэтому сопротивления 12 и 5 10 15 20 25 30 35 40 45 21 выбираются такой величины, чтобы обеспечивать закрытое состояние коммутирующих транзисторов 1 и 14 в течение соответствующего полупсриода. Таким образом, при одинаковых параметрах импульсных времязадающих мостов на вторичной обмотке трансформатора 4 будут генерироваться мощные биполярные симмегричные импульсы прямоугольной формы, стабильность рабочей частоты которых определяется только стабильностью парамегров импульсных времязадающих мостов. Чтобы уменьшить время переключения коммутирующих транзисторов 1 и 14, между коллекторами транзисторов - клапанов 5, 9 и импульсными времязадающими мостами включено сопротивление 23, полезное действие которого проявляется в момент лавинообразного процесса опрокидывания, А именно: пусть, как и прежде, заряжаются емкости 10 и 7 импульсного времязадающего моста с сопротивлениями б, 11, 12, емкостями 7, 10 диодом 8. Коммутирующий транзистор 14 и транзистор-клапан 9 открыты пока диод 8 закрыт. В момент, когда диод 8 начнет проводить ток, коммутирующий транзистор 14 начнет запираться, в это же мгновение должен начаться заряд емкостей 19 и 17 импульсного времязадающего моста с сопротивлениями 1 б, 20, 21, емкостью 17, 19, диодом 18. Однако в это же время транзистор-клапан 5 еще закрыт. Наличие сопротивления 23 открывает путь зарядному току емкостей 19, 17 через транзистор-клапан 9, который в данное время еще находится в проводящем состоянии, в свою очередь, зарядный ток емкости 19 проходит через промежуток эмиттер - база коммутирующего транзистора 1, обуславливая более быстрое его переключение. Начинается лавинообразный процесс опрокидывания всей схемы, в результате которого коммутирующийтранзистор 1 и транзистор-клапан 5 открываются, а коммутирующий транзистор 14 и транзистор-клапан 9 запираются. Далее динамика описанного процесса импульсного времязадающего моста повторяется и принимает циклический характер. Предмет изобретения Генератор импульсов, содержащий коммутирующие транзисторы, подсоединенные через диоды к импульсным времязадающим мостам, и источник питания, подключенный к средней точке первичной обмотки выходного трансформатора, отличающийся тем, что, с целью получения мощных биполярных импульсов прямоугольной формы при одновременном повышении стабильности их частоты, между входами импульсных времязадающих мостов включен резистор связи, а между средней точкой первичной обмотки трансформатора и ее концами включен электронный коммутатор, выполненный, например, на транзисторах противоположного типа проводимости, коллекторы которых соединены с соответствующими мостами,351302 Составитель А. МерманТехред Е. Борисова Редактор Т. Иванова Корректор Л. Царькова Заказ 3018/15 Изд.1273 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССР Москва, Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2
