Поворотная опора (ферма) для затворов разборчатых плотин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 33456
Автор: Суперавский
Текст

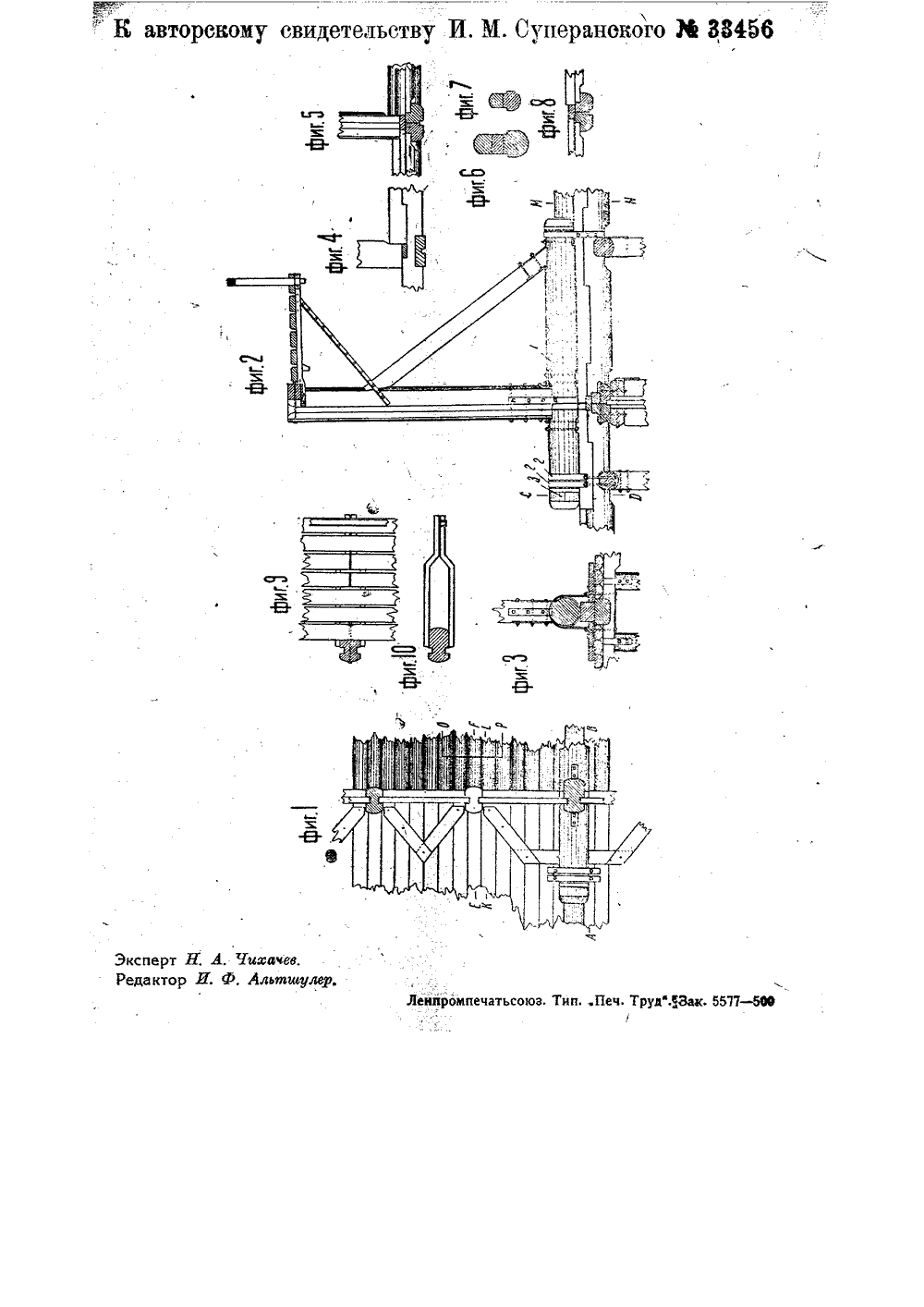

шается в зависимости от длины вала.Восприниматься она должна специально для этой цели забитыми сваями. Опорный вал 7 закрепляется в простых хому.тах 2 из полосового железа, два из которых, образующих переднюю (верховую) опору, разъемные; Благодаря длине вада стойка при подъеме находится все время в одной плоскости и поэтому, будучи в вертикальном положении, она не может повернуться вокруг своей вертикальной оси. В виду небольшого количества элементов, составляющих стойку, уменьшается застой воды между ними, когда стойка уложена на флютбет, и следовательно, сокращается. до минимума возможность занесения стойки наносами и ее обмерзания (разборчатые плотины со стойками, укладываемьми на флютбет, должны, конечно, строиться там, где зимой имеется достаточный слой переливающейся воды). Последние обстоятельства выгодно отличают стойку от деревянных ферм Поаре, с которыми можно их сравнивать, как с единственной уже испытанной конструкцией. Что касается возможности фильтрации внизу опорного вала (вдоль по нему), то она ничтожна, так как пазы для щитов, выбран, ные в стойках, проходят также и с обеихсторон вала, потому что щиты устанавливаются на брус, уложенный на брусьях короля.Подъем поворотных стоек производится следующим способом. Так как стойки укладываются на флютбете вершинами все в одну сторону, то подъем их начинается от устоя, находящегося на этой стороне. Все стойки соединены наглухо одна с другой и с указанным устоем тросом; при этом длина участков последнего между точками закрепления у стоек(в верхней части последних у кронштейна мостика) и у карниза упомянутого устоя равна расстоянию между поворотными стойками. На устое, противоположном тому устою, от которого начинается подьем поворотных стоек, помещается лебедка, служащая для подъема стоек, Для подъема крайней стойки у карниза устоя закрепляютна тросе конец цепи, другой конец которой находится у лебедки, отмеченной выше, Для такого временного закрепления можно использовать, один из видов замков, применяемых ныне при сплотке. Когда замок. от цепи закреплен на тросе, он от веса цепи и с помоЩью.:., багра направляется в конец участка троса до первой поднимаемой стойки, Затем багром (и рычагом) стойка несколько приподнимается и, посредством лебедки, на которую наматывается цепь, стойку приводят в вертикальное положение, Когда во время описанного способа подьема стойки верхняя часть ее начнет выступать из воды, на кронштейн для.служебного мостика наводят с устоя конец временного помоста, составленного по ширине из 2 - Здосок и имеющего снизу в конце особый крючок, который является упором для помоста, чтобы последний при повороте стойки не соскочил с ее кронштейна. Когда стойка приняла вертикальное положение, она в нем остается, так как с одной стороны она удерживается натянувшимся тросом, а с другой стороны нужно продолжать натягивать цепь лебедкой. Пользуясь временным помостом, в это время устанавливают . упорные брусья, закрепляя их (или временные брусья) болтами и укладывают часть досок настила служебного мостика. Затем цепь несколько отпускают, а замок переставляют на следующий участок троса, скрепляющий пдднятую стойку со следующей, еще лежащей, перемещают замок, т. е, крец цепи, к концу участка троса и описанным способом поднимают и закрепляют вторую стойку. При этом также пользуются временным помостом (одним и тем же или имеющимся в запасе вторым),Разборку плотины в части поворотных стоек нужно начинать от устоя, на котором опять помещают лебедку. Пользоваться последней также необходимо, потому что натянутая ею цепь будет удер. живать стойку в вертикальном положении, когда на ней заканчивают разборку упорных брусьев и т, и,Предмет изобре тения.Поворотная, опора (ферма) для затворов разборчатых плотин, отличающаяся тем, что горизонтальный нижний брус 7 опоры выпущен концом 3 за стойку и король в сторону верхнего бьефа и закреплен хомутами 2 в понурной части, с целью уменьшения отрывающих усилий, действующих на флютбет, и освобождения короля от этих усилий,
СмотретьЗаявка
122115, 14.01.1933
Суперавский И. М
МПК / Метки
МПК: E02B 7/48
Метки: затворов, опора, плотин, поворотная, разборчатых, ферма
Опубликовано: 30.11.1933
