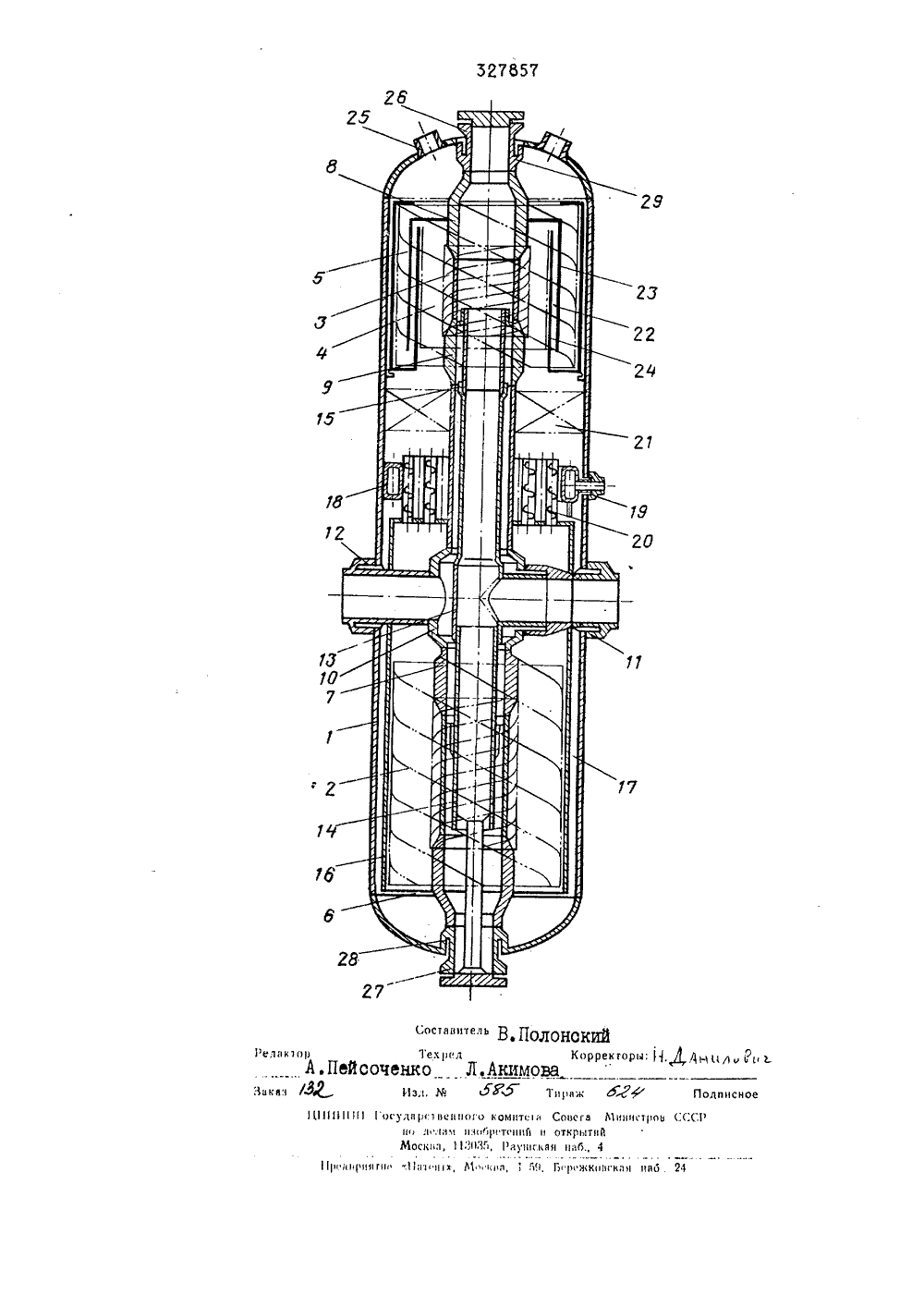

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К ЯВТОРСКОМУ СВИДЮИЛЬСТВУ) 327857 Союз Советскик Социалистическик Ресттублик(45)е Дата опубликов 1 ни Гасударственный камите Совета Министров СССР ао делам нзооретений н открытий(71) Заявитель д т тъ4: о;-т 54) ПАРОГЕН 1;РАТОР 1Изобретение относится к парогенерирукщим агрегатам, используемым преимущественно в ядерных энергетических установках.Известны парогенераторы, содержащие сепарационные устройства и встроенные в водяной и паровой объемы пучки греющих спиральных труб, навитых на вертикальные цилийдрические коллекторы.Недостатком таких парогенераторов является то, что для повышения температуры перегретого пара требуется значительное увеличение высоты пароперегревателя, а следовательно, и всего парогенератора.Цель изобретения - обеспече-. ние противоточного движения греющей и нагреваемой сред . Это достигается тем, что пароперегревательный пучок разделен концентрическими перегородками на кольцевые секции.Для облегчения доступа в кол 2) Авторы В И ГррДцАКОВ изобретения лекторы нижнйй торец коллектораиспарительного и верхний . торецколлектора пароперегревательногопучков расположены соответственно 5,вне нижнего и верхнего днищ корпуса. парогенератора.С целью уменьшения габаритовпарогенератора трубопровод дляподачи теплоносителя к паропере 1 о гревательному и испарительномупучкам присоединен к цилиндрическим коллекторам, являк цимся опорной металлоконструкцией для испарительного и пароперегревательно го пучков и сепарационныхустройств.На чертеже показан предлагаемый парогенератор, продольныйразрез.2 о Парогенератор содержит корпус 1, внутри которого расположены йспарительный 2 и пароперегревательный 3 пучки. Пароперегревательный пучок имеет несколько 25 ступеней перегрева, например две;7657носитель собирается в выходных коллекторах 7 и Э испарителя и пароперегревателя соответственно и далеепо кольцевой щели поступает в выходной патрубок 12.Питательная водаподается в парогвнератор черезштуцер 19 и по распределительному коллектору 18 поступает в кольцевой канал 17, откуда попадает вйспарительный пучок 2 В испарительном пучке вода нагревается до кипения , и образовавшийся пар поступает в устройство 20 первичнойсепарации, а затем в устройство21 вторичйой сепарации. Послевторичной сепарации насыщенныйпар поступает в первую ступень4 паропеаегревателя, а затем поО кольцевои щели 22 направляется щ во вторую ступень 5 пароперегревателя. Из парогенератора нагретый пар отводится через паровойпатр бок 25.аким образом, такое выполне 2 б ние парогенератора позволяетуменьшить габариты, облегчитьдоступ в коллекторй и условия ремонта поверхностей нагрева. зо Зб 40 4, б бб 3ЗЯпервую 4 и вторую 5. Поверхностьтеплообмена испарителя и пароперегревателя набрана из витыхзмеевиков одинаковой длины. Концызмеевиков испарителя заделаны вовходной б и выходной 7 коллекторы,а концы труб пароперегревателяво.входнои 8 и выходной 9 коллекторы. Между испарителем и пароперегревателем расположена распределительная камера 10 теплоносителяс патрубками 11 и 12, соответствеу.ственно входа и выхода теплоноси- -теля, проходящими через корпуспарогенератора, Внутри камерывыполнена цилийдрическая разделительная перегородка 13, соединенная с внешними разделительнымиперегородками 14 и 15. Испарительный пучок окружен цилйндрическойзагородкой 16, образующеи кольцевой кайал 17 для циркулирующейкотловой воды, смешивающейся с питательной водой, поступающей черезраспределительнйй коллектор 18 ивходной патрубок (штуцер) 19.Между распределительной камеройи пероперегревательным пучком рас,положены устройства 20 и 21 первичной и вторичной сепарации соответственно.Во второй ступени пароперегревателя для обеспечения противотока имеется кольцевал щель 22,образованная двумя цилиндрическимиконпентрично расположенными перегородками 23 и 24.В верхнем днищекорпуса расположейы патрубок 2 Ьдля отвода пара и люк 26, соединенный с коллектором пароперегревателя и предназначенный для осмотраи ремонта мест заделки концов трубпароперегревателя в коллекторе.В нижнем цнище имеется люк 27,соединенный с коллектором испарителя и предназначенный для осмотраи ремонта мест заделки концов трубиспарителя в коллекторе. Коллектортеплоносителя испарителя черезпереходную обечайку 28 жестко закреплен с нижним днищем корпуса,а коллектор пароперегревателя черезпереходную обечайку 29 - с верхнимднищем корпуса,Парогенератор работает следующим образом,Теплоносйтель через патрубок11 и распределительную камеру 10попадает во входные коллекторы 6 и8 испарителя и дароперегревателясоответственно, откуда направляется в испарительный 2 и пароперегревательный 3 пучки. Пройдя по трубкам поверхности тедлообмена испарителя и пароперегревателя, теплаПредметизобретения 1; Парогенератор, содержащий сепарационные строиства и встроенные в водянои и даровой объемы пучки греющих спиральных труб, навитых на вертикальные цилиндрические коллекторы, отличающийся тем, что, с целью обеспечения противоточного движения греющей и нагреваемой сред, пароперегревательный пучок разделен концентрическими перегородками на кольцевые секции.2. Парогенератор по и. 1, отличающийся тем, что, с целью облегчения доступа в коллекторы, нижний торец коллектора испарительного и верхний торец пароперегревательного пучков расположены соответственно вне нижнего и верхнего днищ, корпуса парогенератора.3. Парогенератор по пп, 1, и 2, отличающийся тем,что, с целью умейьшения габаритов, трубопровод для подачи теплоносйтеля к пароперегревательному и испарительному пучкам присоединен к цилиндрическим коллекторам, являющимся опорной металлоконструкцией для испарительного и пароперегревательного пучков и сепарационных устройств.327657 2 0 ираж д Г 1 ииигт 1 1 11 111 овс 1 пгулаиасиного комитетал лам и,ии 11 гтгии 11 иМогкиа, 11 Э 3;и Ряиигн 11 а ди 1 иями 1 ааги, И 1 ка,Г 1,откр ьггииаГ., 4"-" В, ПоТек рел нко Л. Акимо 1 зл. М Ж 5 онскийКорректоры:ВЯ А 4-1 ОЛии Полписное ь С.С:С 1
