Генератор импульсов

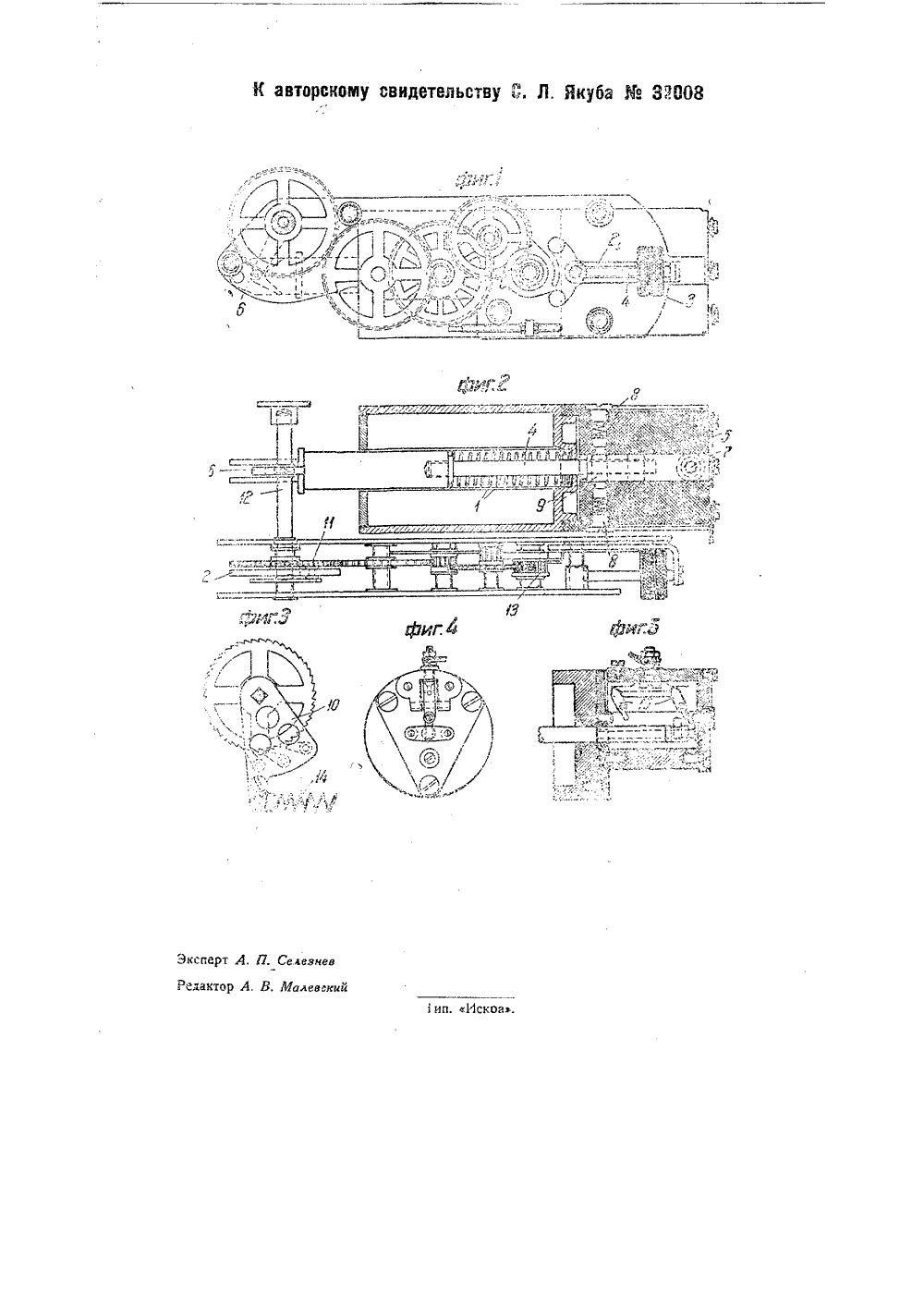

Класс 21 а", 16 Яо; ОО 8 САНИЕ генератора имп К авторскому свидетельству С. Л, Як 1932 года (спр, о перв О выдаче авторского свидетельства о 1933 года.льсоВ. Предлагаемое изобретение ссстоит в констоуктивнсм выполнении генератора импульсов, служащего для посылки импульсов в различные электрические механизмы через заранее устаьовленные промежутки времени (от сотых долей секунды до одной секунды).На чертеже фиг. 1 изсбражает вид ген=оатора сбоку; фиг, 2 в в его сверху с частичным разрезом; фиг, Э - вид част,. механизма генератора; фиг. 4 и 5 - вид спереди и разрез видоизмененного генератооа.Генератор выполнен в виде соленоида, цепь которого проходит через радиально расположенные в изолирующей втулке 5 контакты 8, замыкаемые контактным мостиком 9, укрепленным на штыре 4, связанном с сеодечником соленоида. Этот же контактный мостик служит для замыкания контактов 7 в пепи, в которую периодически посылаются импульсы тока. Контакты 7 могут быть расположены в той же втулке, напр., под углом 90 к контактам 8.При замыкании контактным мостиком 9 контактов 8 сердечник соленоида втянется и контакты 8 разомкнутся, Одновоеыенно замкнутся контакты 7 в цепи274 уба, заявленному 14 июняМ 111025),публиковано 30 сентября механизма, питаемого генратором, Затем, вследствие действия пружины 1, сердеч. ник пойдет обратно и снова замкнет первую пару кснтактов и т. д, Контактный мостик установлен на навинтованном штыре 4, и следовательно, может быть установлен на требуемом от контактов расстоянии. Для замедления обратного хода сердечника, с целью регулирования частоты колебанчй генератора, в генераторе применен механизм, состоящий из системы шестерен и приводимого ими в движение анкера 2,. Пои сво:м обоатном ходе серд:чник соленоида толкает рычаг б, который, будучи укреплен на одной сси 12 с оычагом 10 (фиг. 1-3), приведет его в движение. Этот рычаг 10 посредством укрепленных на нем собачек, вращает храповсе колесо 2 и механически с ним связанную шестерню П, которая и приводит в движение всю систему шестерен. Передача устроена так, что при повороте первой шестерни на б 0 последняя ш:-стерня 13 делает около восемнадцати оборотов. На одной оси с псследнгй шестерней сидит храпсвик, который за один оборот производит три полных качания анкера 2.Замедление обратного хода может быть регулируемо самой передачей, например,путем установки стопора на пути рычагов, 6 или 10, либо путем пеоемещения пооси анкера 2 грузиков 3, либо путемизменения натяже:ия пруж. - .:ны И И.огда сердеч.:ик перемещается под влиянием магнитного потока, то вся система подвижна, так как собачки рычага 10 скользят пс зубцам колеса 2, не вращая его. Од.:ов;.емзнно рычаг 6 под действием пружины 14 возвращается в исходное полсжение. В первом случае регулируется, т.-; когда рычаг б или 10 каким-либо стопором зад зрживаются в промежуточном положении, шестереночно-анкерный механизм приводится во вращение только на части хода сердечника. Равным образом пои ходе сордечника в направлении об-ратном, скольжение собачки по зубцамхрапового колеса происходит лишь на ча-сти хода оычага,Видоизмененный генератор (фиг. 4 и 5) предназначается на тот случай, если при помощи вышеописанного контактного устройства не удастся достигнуть полного хода сердечника (инеоционное усилие сердечника не будет достаточным, чтобы после выключения тока довести сердечник до конца его хода), Здесь размыкание цепи обмотки соленоида пооисходит лишьпод конец хода сердечника (напоимер, на 17-ом миллиметре, если в-.сь ход равен 20 лм); это осуществлятся при помощи двух рычажков 15, соединен ных тягой, При обратном ход. сердечника ток (опять- таки в течение времени хода сердечника на 17 миллиметр) идет в цепь, питаемую ге:.:ератором.Предмет изобретения.1, Генератор импульсов, отличающийся тем, что якорь соленоида, замыкающий и размыкающий цепь соленсида и цепь импульсов тока, соединен рычагом 6 и рычагом 10 с храповым колесом 2, сидящим на одной оси с шестер:ей 11, с.,епленной с системой шестерен, на оси одной 13 из которых укр:плеао храповое колесо, взаимодействующее с анкером 2, с той целью, чтобы при движении якоря в одном направлении анкер качался и тормозил движение якооя, а при движении якоря в другом направлении собачки рычага 10, сидящего на одной оси с рычагом 6, скользили по зубцам храпового колеса 2, не вращая его,2, Видоизменение генератооа по п. 1. отличающееся тем, что скольжение собачки по зубцам храпового колеса происходит лишь по части хода рычага.
