Способ демодуляции фазо-разностномодулированных сигналов

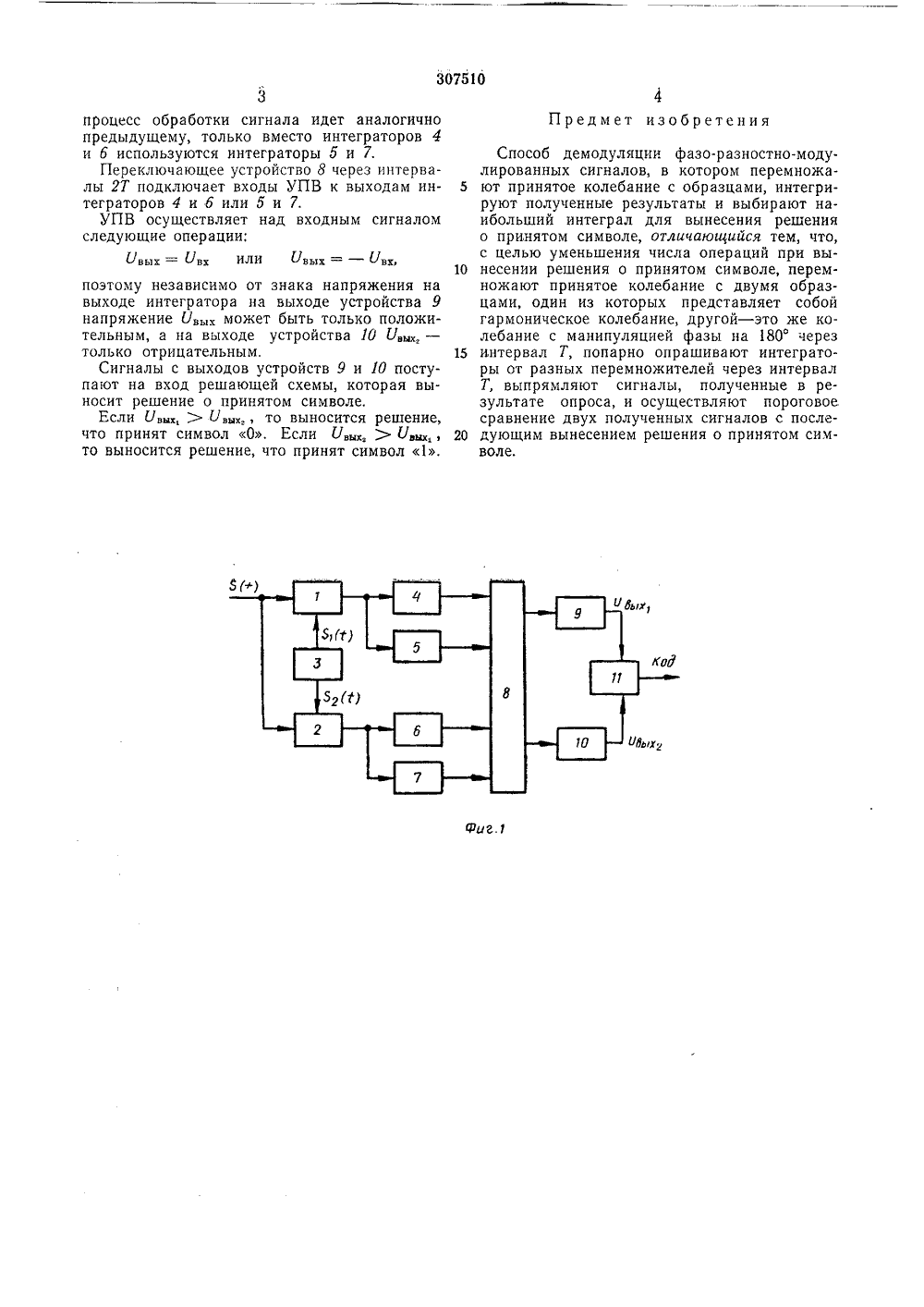

ОПИСАНИЕ ЗОУБЮИЗОБРЕТЕНИЯ Союа Соеетскиа Социалистическил Респу 0 лниК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваПК Н 03 с 7 00 Заявлено 08.Х 11.1969 ( 1383921/26-9)с присоединением заявкиПриоритетОпубликовано 21,Ч 1,1971, Бюллетень2Дата опубликования описания 6,1 Х.1971 Комитет по делам наобретений и отнрыти при Совете Министров СССР. Ермишин и А. М. Каченовский Заявите ПОСОБ ДЕМОДУЛЯЦИИ ФАЗО-РАЗНОСТН МОДУЛ И РОВАН Н ЫХ С И Г НАЛ О В2ройство 8, устройство 9 и 1ления (УГ 1 В) и решающуюДля демодуляции принпользуются два образца:51 Я = з 1 п а 1, Оз 1 пж 1, 0(1 2 Т Известны способы демодуляции фазо-раз постно-модулированных сигналов, в которых перемножаются принятое колебание с образцами, интегрируются полученные результаты и выбирается наибольший интеграл для вынесения решения о принятом символе.С целью уменьшения числа операций при вынесении решения о принятом символе по предлагаемому способу перемножают принятое колебание с двумя образцами, один из 1 о которых представляет собой гермоническое колебание, другой в э же колебание с манипуляцией фазы на 180 через интервал Т, выпрямляют сигналы, полученные в результате опроса и осуществляют пороговое сравнение 1 з двух полученных сигналов с последующим вынесением решения о принятом символе. При демодуляции ФРМ-сигналов предлагаемым способом необходимо иметь только 2 о два образца сигнала и два перемножителя, а решение о принятом выносится на основе выбора из двух сигналов.На фиг, 1 показана блок-схема, иллюстрирующая предлагаемый способ демодуляции; на фиг, 2 - диаграмма напряжений в характерных точках.По предлагаемому способу блок-схема содержит перемножители 1 и Ы, генератор д образцов, интегратор 4 - 7, переключающее уст На перемножитель 15, (т), соответствующий сремножитель 2 - образецщий символу 1.Результат перемножения принятого сигнала с образцом 5, (1) поступает на интеграторы 4 и 5, а с образцом 5- на интеграторы 6 и 7. Опрос интеграторов производится через интервалы 2 Т, причем интеграторы 5 и 7 опрашиваются со сдвигом на Т (Т - длительность одной двоичной единицы переданного кода) относительно момента опроса интеграторов 4 и 6.В случае полного совпадения принимаемого сигнала с образцом 5, (1) на выходе интегратора 4 в конце интегрирования напряжение станет максимальным, а на выходе интегратора б оно равняется нулю. Если же принимаемый сигнал полностью совпадет с образцом 5 о (1), то максимальное напряжение на выходе интегратора 6 и на интеграторе 4 равня ется нулю. При приеме следующего символапроцесс обработки сигнала идет аналогично предыдущему, только вместо интеграторов 4 и б используются интеграторы б и 7.Переключающее устройство 8 через интервалы 2 Т подключает входы УПВ к выходам интеграторов 4 и б или 5 и 7.УПВ осуществляет над входным сигналом следующие операции;жвых = жвх ИЛИ жвых = - жвхпоэтому независимо от знака напряжения на выходе интегратора на выходе устройства 9 напряжение ж,х может быть только положительным, а на выходе устройства 10 ж - только отрицательным.Сигналы с выходов устройств 9 и 10 поступают на вход решающей схемы, которая выносит решение о принятом символе,Если жвых) жвых то выноситсЯ Решение, что пРиннт символ О. Если жвых, ) жвых, то выносится решение, что принят символ 1. Предмет изобретения Способ демодуляции фазо-разностно-модулированных сигналов, в котором перемножа ют принятое колебание с образцами, интегрируют полученные результаты и выбирают наибольший интеграл для вынесения решения о принятом символе, отличающийся тем, что, с целью уменьшения числа операций при вы несении решения о принятом символе, перемножают принятое колебание с двумя образцами, один из которых представляет собой гармоническое колебание, другой - это же колебание с манипуляцией фазы на 180 через 15 интервал Т, попарно опрашивают интеграторы от разных перемножителей через интервал Т, выпрямляют сигналы, полученные в результате опроса, и осуществляют пороговое сравнение двух полученных сигналов с после дующим вынесением решения о принятом символе.интИр.5 УПВ-Ю Реи.сне аказ 2241/10ЦНИИПИ К Изд.877 Тираж 473тета по делам изобретений и открытий при Совет Москва, Ж.35, Раушская наб д, 4/5 Подписи министров ССС
