Устройство программного управления раскроем хлбстов

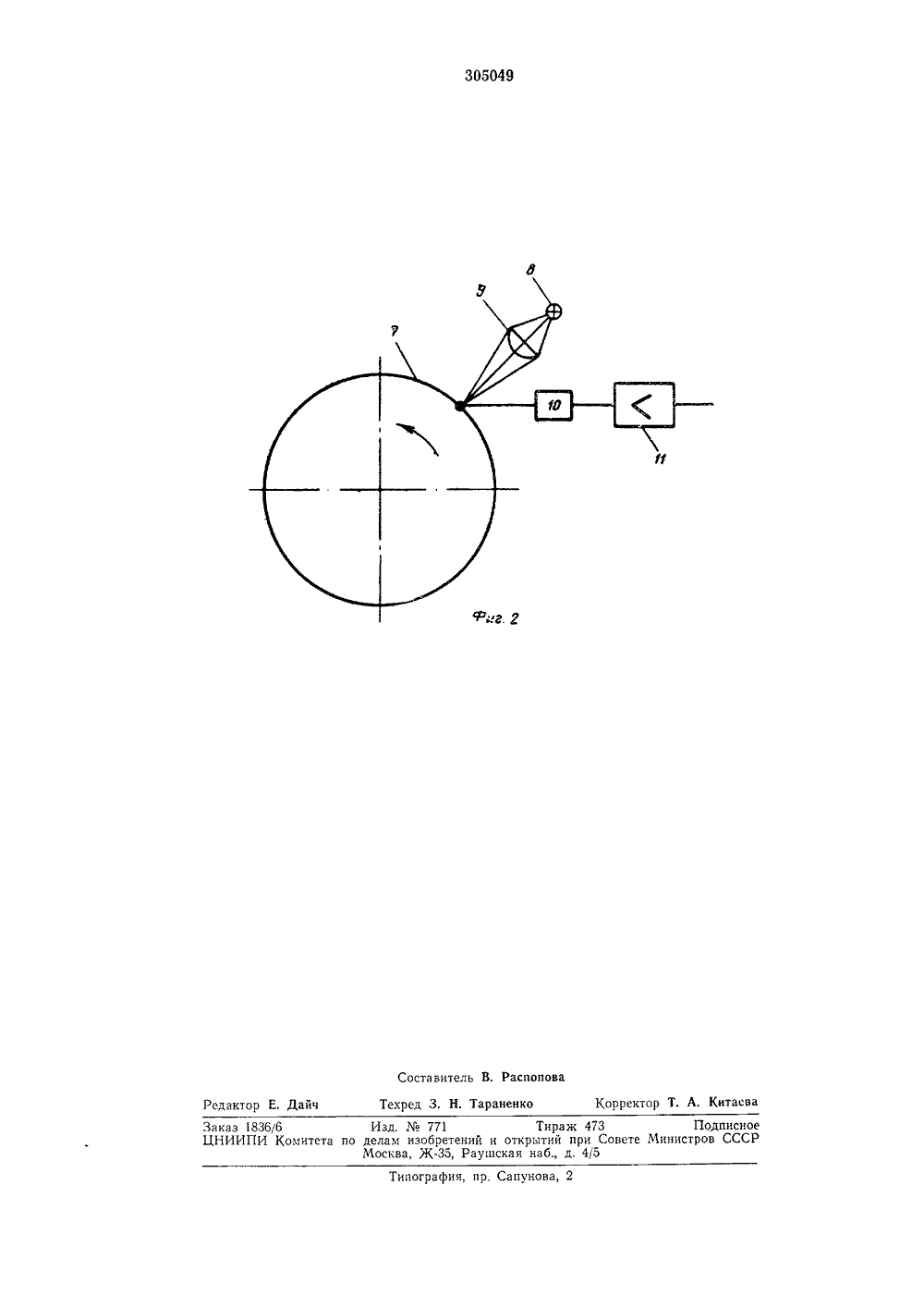

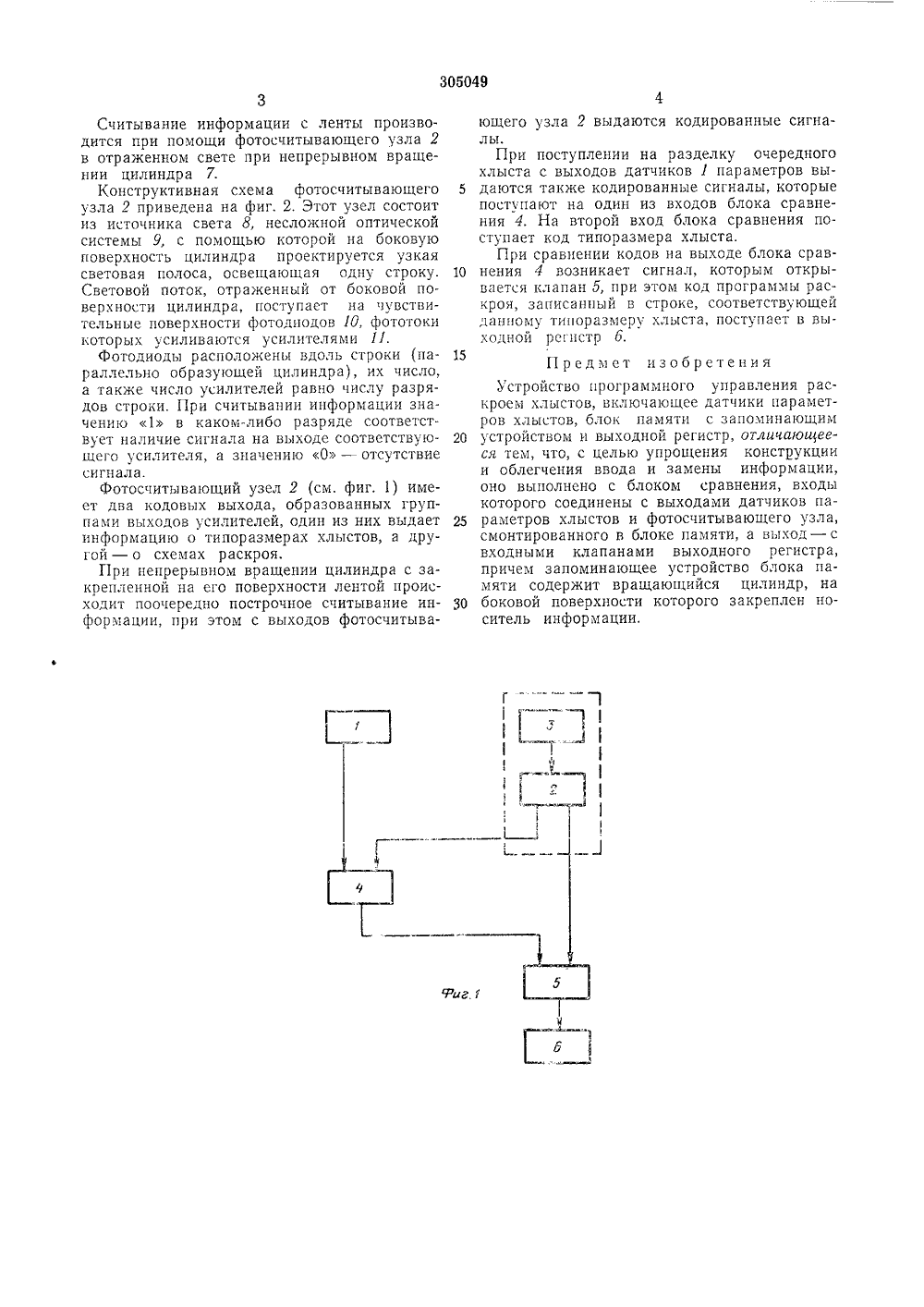

305049 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социзлистических РеспубликЗависимое от авт. свидетельстваЗаявлено 29,Х 1.1969 ( 1390211/29-33)с присоединением заявкиПриоритетОпубликовано 04 Л 1,1971. Бюллетень18Дата опубликования описания 2 У 11.1971 В 27 Ь 5/О Комитет по делом изобретеиий и открытий при Сосете Микистрае СССРДК 62-503.55:634.7 (088,8) Авторыизобретения И, Кюльмясу, Б. А. Запольский, Г. А. Степаки В. С, Гавриловнаучно-исследовательский институтесной промышленности В, Серов Карельскийл аявите УСТРОЙСТВО ПРОГРАММНОГО УПРАВЛЕНИЯ РАСКРОЕМ ХЛЬ 1 СТОВВвод и замена информации в блоке памяти сводится лишь к установке или замене ленты на боковой поверхности цилиндра 7. На каждой строке ленты записана условным кодом программа раскроя хлыста одного определенного типоразмера, а также код этого типоразмера, для этого на ленте отведены определенные группы разрядов строки.Каждый код типоразмера хлыста состоит из определенного сочетания кодов отдельных размерных и качественных параметров хлыста, а код программы раскроя представляет собой сочетание в определенной последовательности кодов длины сортиментов, на которые должен быть раскроен хлыст данного типоразмера.Число строк и их разрядность (объем памяти) определяется числом встречающихся в практике возможных сочетаний качественных и размерных параметров хлыстов, а также многообразием длины сортиментов, заданным производственным планом данного лесозаготовительного предприятия. тное устаскроем метров им чстр Извес ления р ки пара минающ имеет слож Цель из ции и облеобретегчени блока егист Значения каждже значения длираскроя закодирпри чем значенизнак(точка)вие знака. ра б.3 апоми собой вр поверхнос лента с оиство программного управ- хлыстов, включающее датчилыстов, блок памяти с запойством и выходной регистр, конструкцию,ния - упрощение конструке ввода и замены информации,Достигается это тем, что устройство выполнено с блоком сравнения, входы которого соединены с выходами датчиков параметров хлыстов и фотосчитывающего узла, смонтированного в блоке памяти, а выход - с входнымиклапанами выходного регистра, причем запоминающее устройство блока памяти содержит 1вращающийся цилиндр, на боковой поверхности которого закреплен носитель информации,На фиг. 1 изображена блок-схема устройства программного управления раскроем хлыстов; на фиг. 2 - блок памяти. 2Устройство состоит из датчиков 1 размерных и качественных параметров хлыстов, блока памяти, состоящего из фотосчитывающегоузла 2 и запоминающего устройства 3,сравнения 4, клапана б и выходного р ающее устройство 3 представляет щающийся цилиндр 7, на боковой и которого закреплена бумажная нанесенной на ней информацией. ЗО ого параметра хлыста, а такны составляющих программы ованы двоичными кодами, о 1 соответствует на ле"еа значению О - отс305049 Риг Считывание информации с ленты производится при помощи фотосчитывающего узла 2 в отраженном свете при непрерывном вращении цилиндра 7.Конструктивная схема фотосчитывающего узла 2 приведена на фиг. 2, Этот узел состоит из источника света В, несложной оптической системы 9, с помощью которой на боковую поверхность цилиндра проектируется узкая световая полоса, освещающая одну строку. Световой поток, отраженный от боковой поверхности цилиндра, поступает на чувствительные поверхности фотодиодов 10, фототоки которых усиливаются усилителями 11.Фотодиоды расположены вдоль строки (параллельно образующей цилиндра), их число, а также число усилителей равно числу разрядов строки, При считывании информации значению 1 в каком-либо разряде соответствует наличие сигнала на выходе соответствующего усилителя, а значению 0 - отсутствие сигнала.Фотосчитывающий узел 2 (см. фиг. 1) имеет два кодовых выхода, образованных группами выходов усилителей, один из них выдает информацию о типоразмерах хлыстов, а другой - о схемах раскроя.При непрерывном вращении цилиндра с закрепленной на его поверхности лентой происходит поочередно построчное считывание информации, при этом с выходов фотосчитывающего узла 2 выдаются кодированные сигналы.При поступлении на разделку очередногохлыста с выходов датчиков 1 параметров вы даются также кодированные сигналы, которыепоступают на один из входов блока сравнения 4. На второй вход блока сравнения поступает код типоразмера хлыста.При сравнении кодов на выходе блока срав пения 4 возникает сигнал, которым открывается клапан б, при этом код программы раскроя, записанный в строке, соответствующей данному типоразмеру хлыста, поступает в выходной регистр 6.15Предмет изобретенияУстройство программного управления раскроем хлыстов, включающее датчики параметров хлыстов, блок памяти с запоминающим 20 устройством и выходной регистр, отличающееся тем, что, с целью упрощения конструкции и облегчения ввода и замены информации, оно выполнено с блоком сравнения, входы которого соединены с выходами датчиков па раметров хлыстов и фотосчитывающего узла,смонтированного в блоке памяти, а выход - с входными клапанами выходного регистра, причем запоминающее устройство блока памяти содержит вращающийся цилиндр, на 30 боковой поверхности которого закреплен носитель информации.305049 ставитель В. Распопов А, Китаев Редакто орректор ехред 3, Н. Тараненко п огра фи я, и р. Сапунов Заказ 1836/6 Изд, Мо 771 Тираж 473 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Ж, Раушская наб., д. 4(5
