Стенд для статического испытания талевыхблоков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

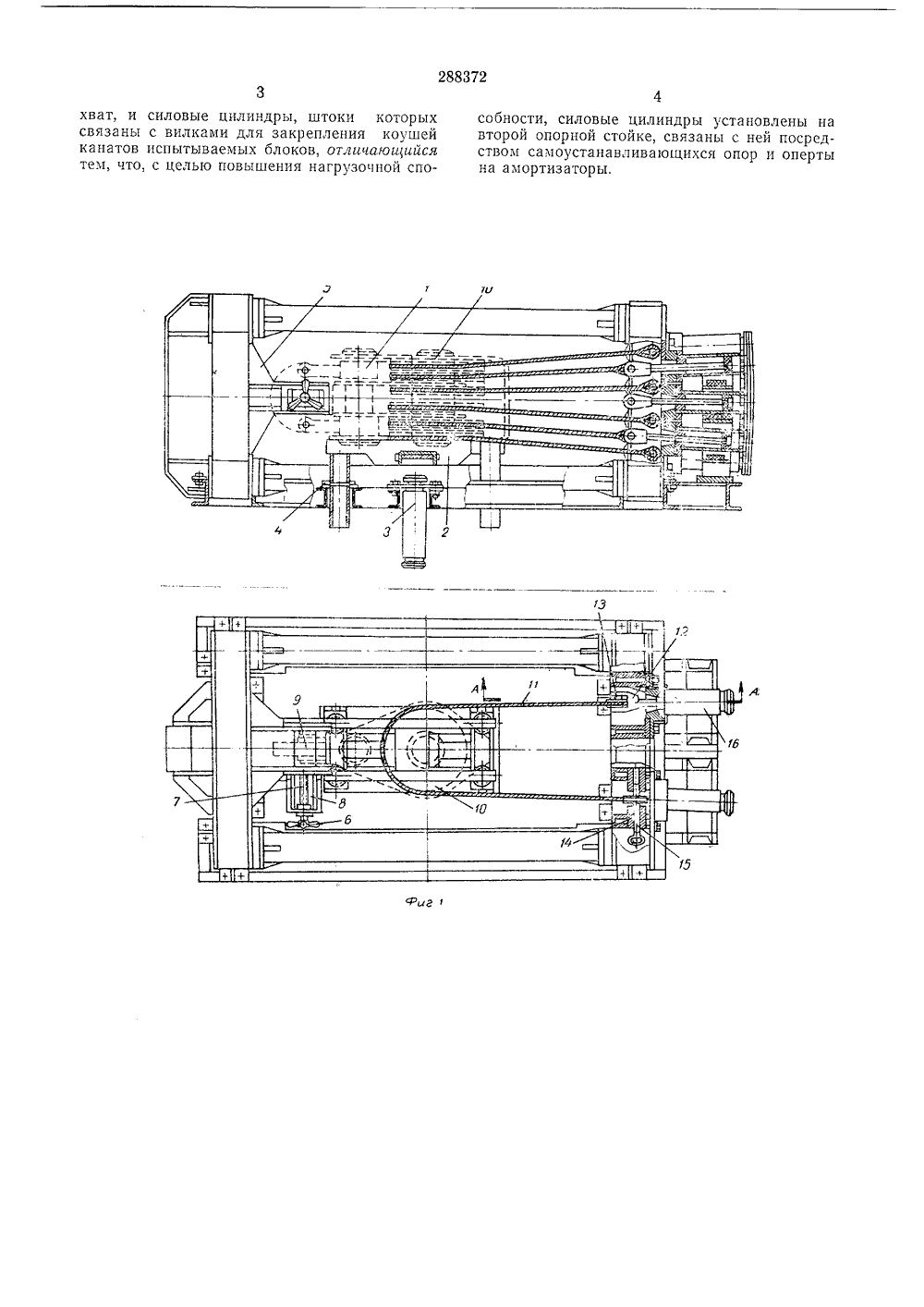

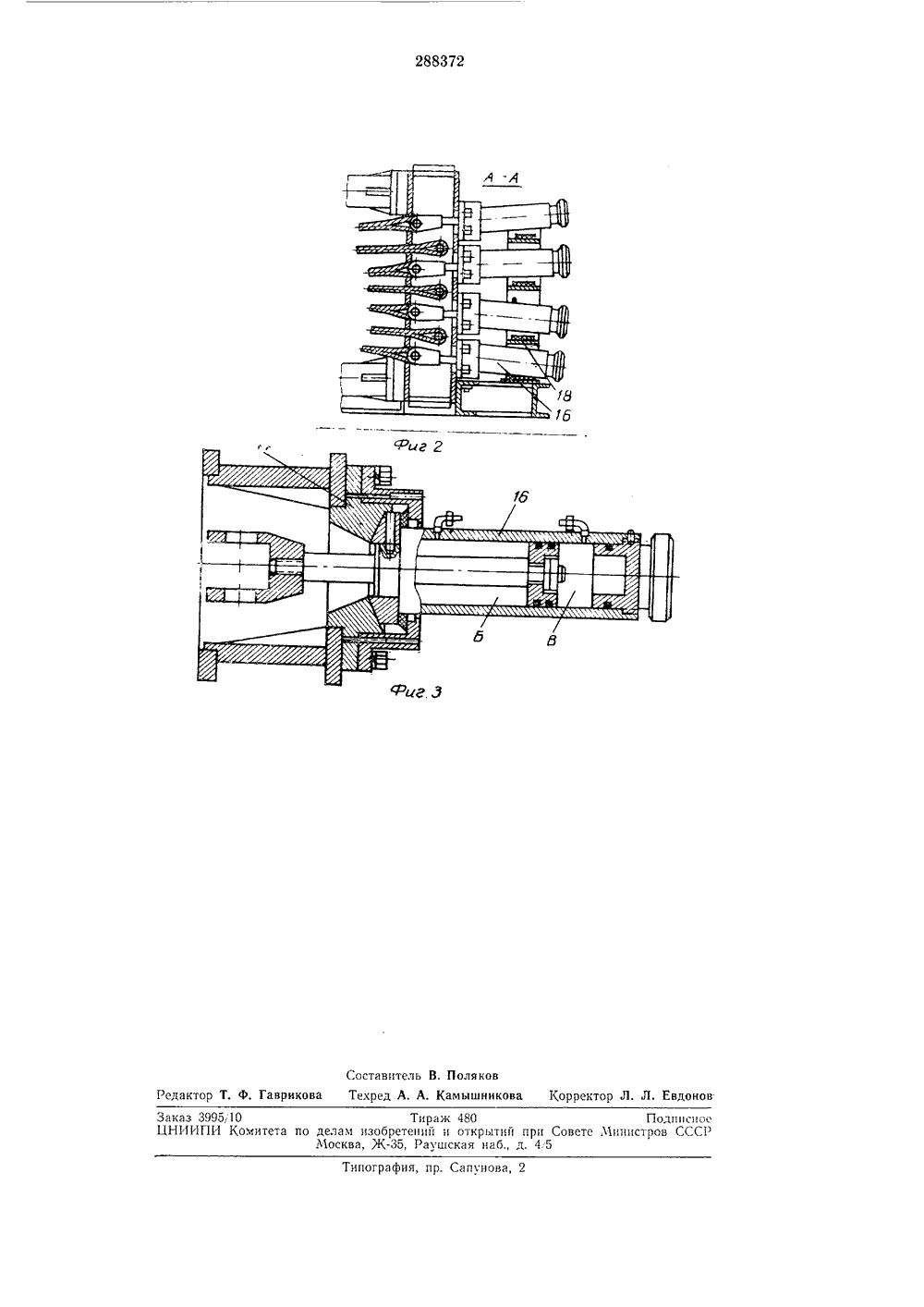

О П И С А Н И Е 288372ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Ресотблинавт свидетечьст Зависимое 5-28 Заявлено 23,711.1969 ( 1351219с присоединением заявки МПриоритет МПК 6 01 гп 19/ОУДК 620.1:669,01(088.8) Комитет оо делам зобретеиий и открытий.1970. Бюллетень М 3 бликовано 0 ри Совете Министров СССР,1.1971 та опуоликования описания авторызобретени лянд и М. М. Грач, А, Баишев аявите ЛЕВЫХ АТИЧЕСКОГО ИСПЫТА БЛОКОВ ТЕНД Д едмет пзооретенп Сте локо спыт дной нд для статического исп в, содержащий станин .емого блока, две опор из которых установлен тания талевых с опорной для ные стойки на пассивный за Изобретение относится к области механических испытательных устройств.Известен стенд для статического испытания талевых блоков, содержащий станину с опорой для испытываемого блока, две опорные 5 стойки, на одной из которых установлен пассивный захват, и силовые цилиндры, штоки которых связаны с вилками для закрепления коушей канатов испытываемых блоков. Эти стенды характеризуются тем, что силовые ци линдры установлены между опорными стойками в блоках, которые посредством вертикальных направляющих и ходовых винтов могут устанавливаться на необходимый диаметр шкива испытываемого талевого блока, 15Предлагаемый стенд отличается тем, что силовые цилиндры установлены на второй опорной стойке, связаны с ней посредством самоустанавливающихся опор и оперты на амортизаторы. Это повышает нагрузочную 20 способность,На фиг. 1 схематически изображен предлагаемый стенд в двух проекциях; на фиг. 2 - разрсз по А - А на фиг. 1; на фиг. 3 - узел цилиндра. 25При испытании талевый блок 1 устанавливается на опору 2 плоской частью щеки. Опора 2 поднимается цилиндром 8 и фиксируется пальцами 4 так, что ось средней вилки 5 (пассивного захвата) совпадает с осью 30 изделия. Вращением маховика 6, посредством ходового винта 7 и направляющей 8, осуществляют крепление блока пальцем 9 к вилке 5 (пассивному захвату). Затем шкивы 10 запасовывают канатами 11, одни концы которых крепят к вилкам 12 с помощью пальцев 18, другие - к вилкам 14 пальцам 15. После этого в полость Г цилиндров 16 подается рабочая жидкость. Под действием сил натяжения канатов и в результате установки силовых цилиндров на самоустанавливающихся опорах 17, цилиндры 16 отрываются от амортизаторов 18 и ориентируются каждый по направлению соответствующего каната.Талевый блок нагружается н выдерживается под соответствующей нагрузкой.При переключении подачи рабочей жидкости в полость В цилиндров канаты ослабляются, а цилиндры, поворачиваясь, ложатся на амортизаторы 18.Талевый блок освобождают от канатов и снимают с опоры.хват, и силовые цилиндры, штоки которых связаны с вилками для закрепления коушей канатов испытываемых олоков, отличающийся тем, что, с целью повышения нагрузочной способности, силовые цилиндры установлены навторой опорной стойке, связаны с ней посредством самоустанавливающихся опор и опертына амортизаторы.288372 Составитель В. Поляковдактор Т. ф, Гаврнкова Техред А. А. Камышннкова Корректор Л, Л. Евдонов Сапунова,пография,Заказ 399510 Тираж 480Ц 1-ИИПИ Комитета по делам изобретений и открытийМосква, Ж, Раушская наб Подписноери Совете Министров ССС 145
СмотретьЗаявка
1351219
А. А. Баишев, А. Г. Гол, М. М. Грачев
МПК / Метки
МПК: G01M 19/00
Метки: испытания, статического, стенд, талевыхблоков
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/3-288372-stend-dlya-staticheskogo-ispytaniya-talevykhblokov.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для статического испытания талевыхблоков</a>
