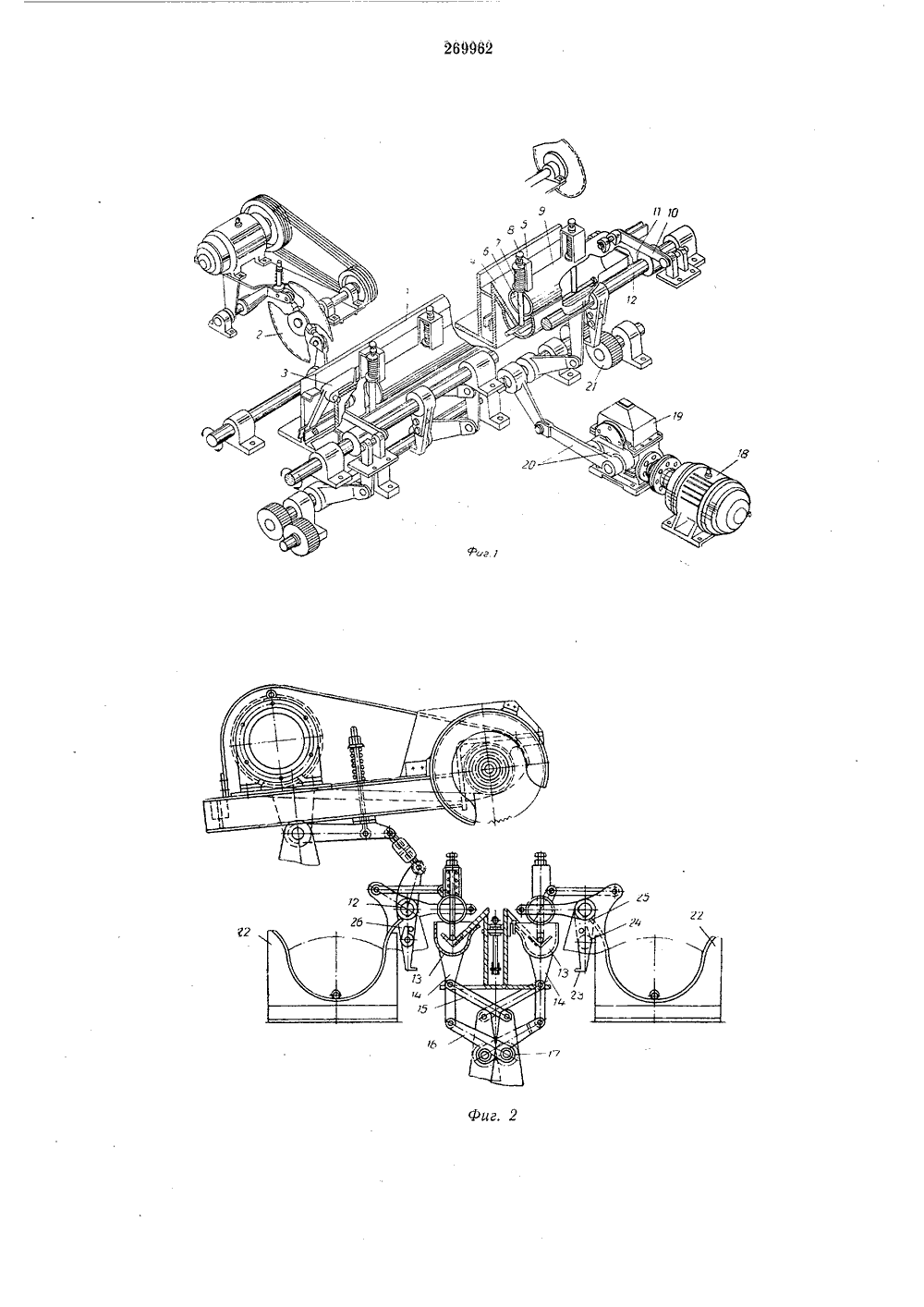

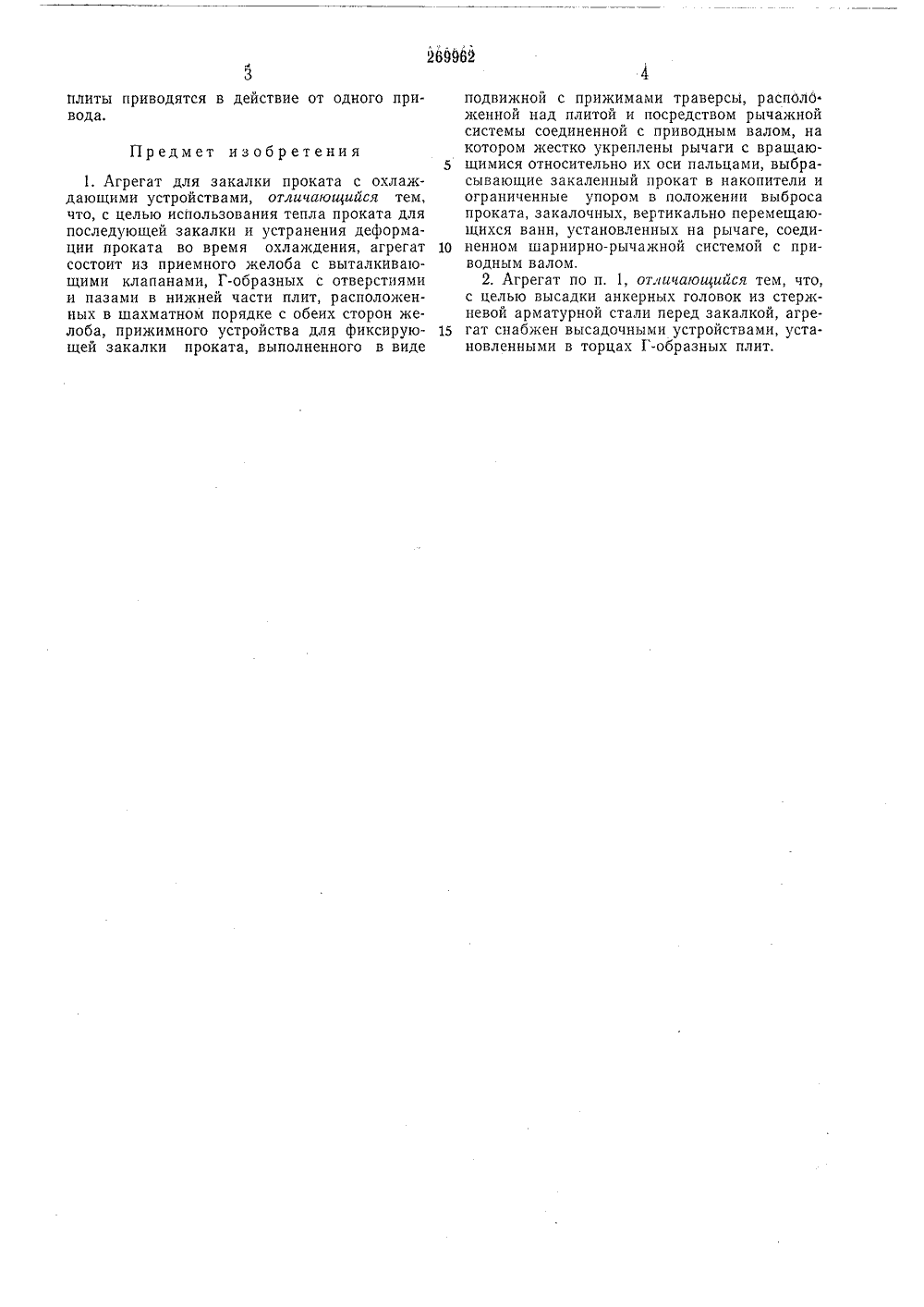

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства чв Заявлено 10.Х 11.1963 (Ье 869839/22-2) Кл, 18 с, 1/62 18 с, 1,02с присоединением заявки МПриоритет МПК С,21 с 1 С 214 УДК 621,784.6(088,8)Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано 08.Ъ,1970. Ьюллетень Ьв 16Дата опубликования описания, 7.1 Х.1970 Авторыизобретения Л, П. Стычинский, К, Ф. Стародубов, А. И, Жуков, В. П.В. М. Иващенко, В. Н. Святченко и Ю, Э, Борковс Заявитель букарев вф ТХ 11 Б 1 С 1 ЛЯ т".;ЛИОТЕКА АГРЕГАТ ДЛЯ ЗАКАЛКИ ПРОКАТА Известны приспособления для охлаждения проката в линии прокатных станов.Описываемый агрегат для закалки проката отличается тем, что он выполнен из приемного желоба с выталкивающими клапанами, Г-об- Б разных плит, прижимного устройства для фиксирующей закалки проката, выталкивающего устройства и закалочных ванн. Это позволяет использовать тепло проката для последующей закалки и устранить деформации 10 проката во время охлаждения. Для высадки анкерных головок агрегат снабжен высадочными устройствами.На фиг. 1 изображен закалочный агрегат в аксонометрии; на фиг. 2 - то оке, в разрезе. 15 Вышедший из чистовой клети прокат подается транспортиругощими устройствами в приемный желоб 1, в котором он разрезается дисковыми пилами 2 на мерные прутки, вы брасываемые косыми клапанами 8 в Г-образные плиты 4 с большим количеством отверстий для равномерного охлаждения, расположенные в шахматном порядке с обеих сторон приемного желоба. На плите 4 прутки фикси б руются прижимами 5, состоящими из пальцев 6, пружины 7 и регулировочного болта 8, установленных на трубе 9, которая шарнирно связана с рычагами 10 и 11, соединенными с приводным валом 12, 30 При закалке стержневой арматуры для предварительно напряженных железобетонных конструкций к прутку подводится высадочноестроиство, онцы прутка зажимаются на определенном расстоянии, высаживаются головки и высадочное устройство отводится в исходное положение. Затем подводится закалочная ьанна 18, установленная на рычаге 14. Рычаг 14 вместе с рычагами 15 и 16 образует четырехзвенник для вертикального перемещения ванн валом 17, приводимым от двигателя 18 чсрсз редуктор 19 и шатунно-кривошппный механизм 20. Для синхронизации работы левых и правых ванн закалочной линии валы 17 связаны зубчатой передачей 21.После закалки ванна 18 опускается в исходное положение, а пруток выбрасывается в накопители 22 пальцами 23 механизма выбрасывания, расположенными на оси 24 рычага 26, жестко укрепленного на приводном вал) 12. Рычаг 2 а опускается в нижнее положение; пальцы 28, упираясь в пруток на плите 4, поворачиваются относительно осн 26, свободно проходят под пруток через пазы в плите и занимают исходное положение, ограниченное пором 26.Для автоматизации процесса термической обработки дисковые пилы и механизмы прижима и выбрасывания прутка из Г-образнойплиты приводятся в действие от одного при.вода. Предмет изобретения1. Агрегат для закалки проката с охлаждающими устройствами, отличающийся тем, что, с целью использования тепла проката для последующей закалки и устранения деформации проката во время охлаждения, агрегат состоит из приемного желоба с выталкивающими клапанами, Г-образных с отверстиями и пазами в нижней части плит, расположенных в шахматном порядке с обеих сторон желоба, прижимного устройства для фиксирующей закалки проката, выполненного в виде подвижной с прижимами траверсы, располо женной над плитой и посредством рычажной системы соединенной с приводным валом, на котором жестко укреплены рычаги с вращаю щимися относительно их оси пальцами, выбрасывающие закаленный прокат в накопители и ограниченные упором в положении выброса проката, закалочных, вертикально перемещающихся ванн, установленных на рычаге, соеди ненном шарнирно-рычажной системои с приводным валом.2, Агрегат по п, 1, отличающийся тем, что,с целью высадки анкерных головок из стержневой арматурной стали перед закалкой, агре гат снабжен высадочными устройствами, установленными в торцах Г-образных плит.
