Устройство для перемещения грузов по рельсовымпутям

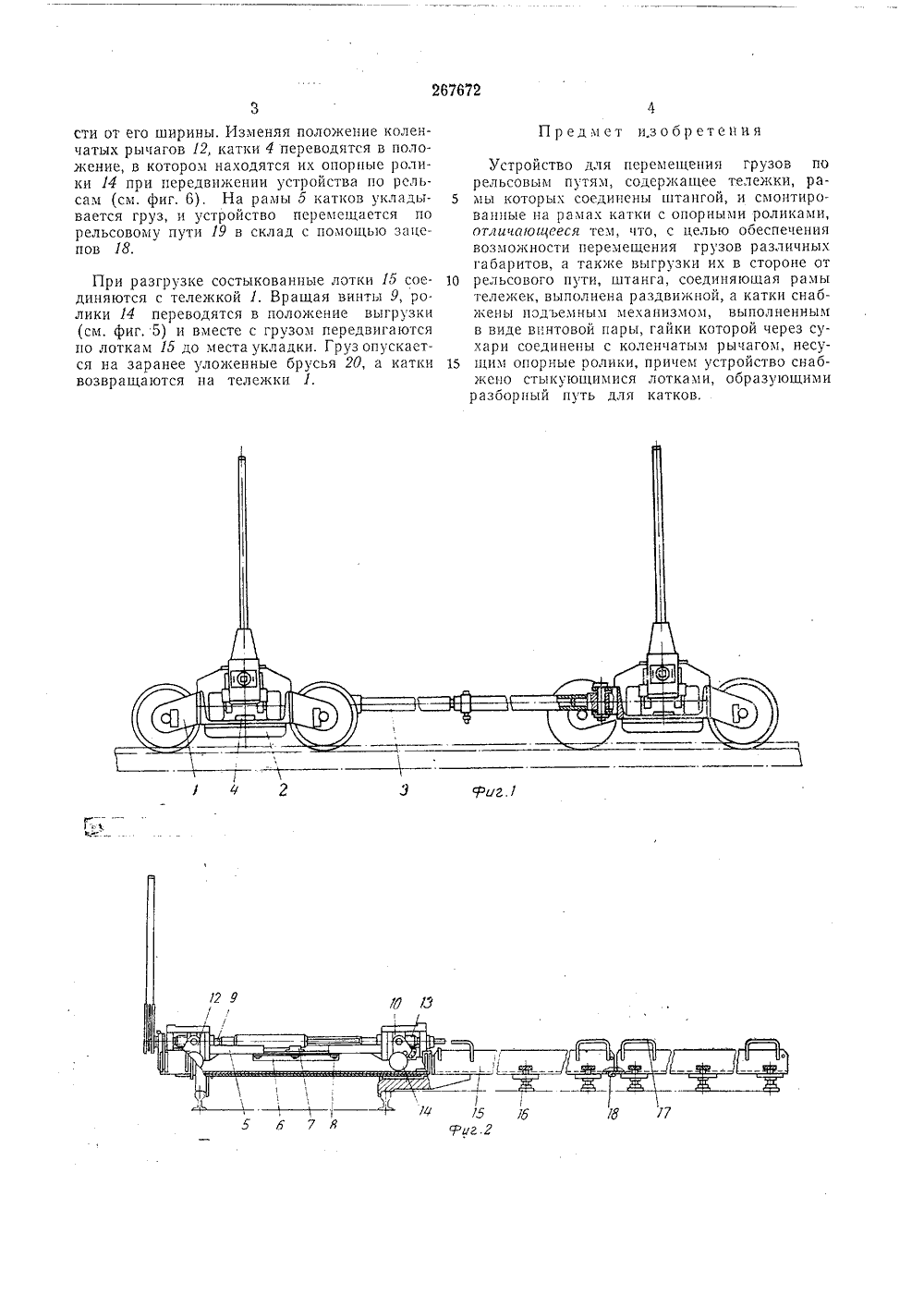

267672 Союз СоеетскиоциалистическРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-.1967 ( 1163365/27-11) ч. 20 с 1, 3 аявлецо с присоединением заявки-ЧПК В 61 3/02ДК 625,2.011/.012 (088.8 иорите Комитет по делам изобретений н открыти при Совете Мннистрое СССР, А, Чигирев и Т, Г, Ануфрие Заявитель ТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ ГРУЗОВ ПО РЕЛЬСОВПУТЯМ змож- абариельсо 25 длагаемое уст - тележка со речном разрезе; хема подъемно - схема рабонии грузов на Изобретение относится к промышленному транспорту, а именно к устоойствам для перемещения грузов по рельсовым путям складских помещений.Известны устройства для перемещения грузов по рельсовым путям, содержащие тележки, рамы которых соединены штангой, и смонтированные ца рамах катки с опорными роликами. Однако для рационального использования этих устройств требуется большое количество катков, а также наличие подъемных устройств для снятия с них грузов.Цель изобретения - обеспечить во ность перемещения грузов различных г тов, а также выгрузку их в стороне от р во го пути.Для этого штанга, соединяющая рамы тележек, выполнена раздвижной, а катки снабжены подъемным механизмом, представляющим собой винтовую пару, гайки которой через сухари соединены с коленчатым рычагом, несущим опорные ролики. Устройство снабжено стыкующимися лотками, образующими разборный путь для катков.На фиг. 1 изображено преройство, вид сбоку; на фиг. 2стыкующимися лотками в попена фиг. 3 - кинематическая сго механизма катков; на фиг, 4ты устройства при перемеще складской площадке; на фиг. 5 - положение опорных роликов перед разгрузкой груза; ца фиг. 6 - то же, при передвижении устройс- ва по рельсам.Устройство включает тележки 1, рамы 2 которых соединены между собой раздвижной штангой 8. На тележках смонтированы подъемные катки 4, рамы 5 которых соединены между собой швеллером б, накладкой 7 и болтами 8. В рамах 5 имеются продольные пазы для изменения длины катков и на них смонтированы подъемные механизмы катков, представляющие собой винтовую пару из шлицевых винтов 9 с гайками 10, в вертикальных пазах боковых граней которых установлены сухари 11, связанные с коленчатыми рычагами 12, вращающимися на осях 18, закрепленных на раме катка. На свободных концах рычагов установлены опорные ролики 14, опи-рающиеся на раму 2 тележки 1.Устройство оборудовано стыкующимися лотками 15, предназначенными для перекатыва. ния по ним грузов ца подъемных катках к месту выгрузки. Лоток выполнен из швеллера и имеет регулируемые опоры 1 б ц ручки 17 для удобства перецоски. Для стыковки лотки снабжены зацепами 18.Устройство работает следующим образом.Тележки 1 раздвигаются при помощи штанги 3 на длину груза, а катки 4 - в зависимо267672 18 г сти от его ширины. Изменяя положение коленчатых рычагов 12, катки 4 переводятся в положение, в котором находятся их опорные ролики 14 при передвижении устройства по рельсам (см. фиг. 6). На рамы 5 катков укладывается груз, и устройство перемещается по рельсовому пути 19 в склад с помощью зацепов 18. При разгрузке состыкованные лотки 15 соединяются с тележкой 1. Вращая винты 9, ролики 14 переводятся в положение выгрузки (см. фиг. 5) и вместе с грузом передвигаются по лоткам 15 до места укладки. Груз опускается на заранее уложенные брусья 20, а катки возвращаются на тележки 1. Предмет изобретения Устройство для перемещения грузов порельсовым путям, содержащее тележки, ра мы которых соединены штангой, и смонтированные на рамах катки с опорными роликами, отличпюшвеся тем, что, с целью обеспечения возможности перемещения грузов различных габаритов, а также выгрузки их в стороне от 10 рельсового пути, штанга, соединяющая рамытележек, выполнена раздвижной, а катки снабжены подъемным механизмом, выполненным в виде вгнтовой пары, гайки которой через сухари соединены с коленчатым рычагом, несу щим опорные ролики, причем устройство снаокено стыкующимися лотками, образующими разборный путь для катков.2676729 иг. ФФиг, бСоставитель А. Егоров Редактор В, П. Борисова Техред Л. Я. Левина Корректоры: И. С. Хлыстоваи Т, А. АбрамоваЗаказ 21262 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
