Способ измерения коэффициентов самоиндукции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 26381
Автор: Розинг
Текст

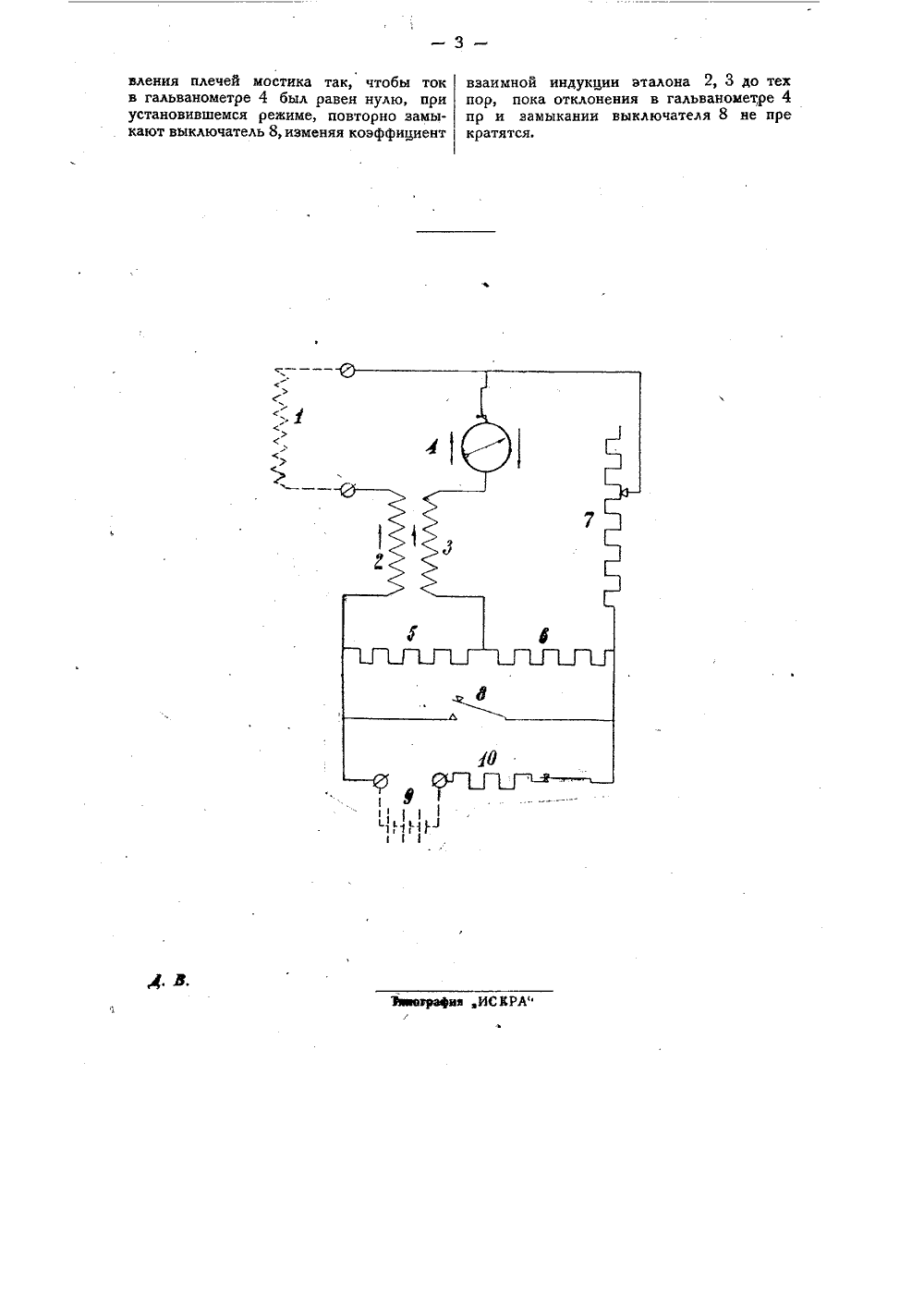

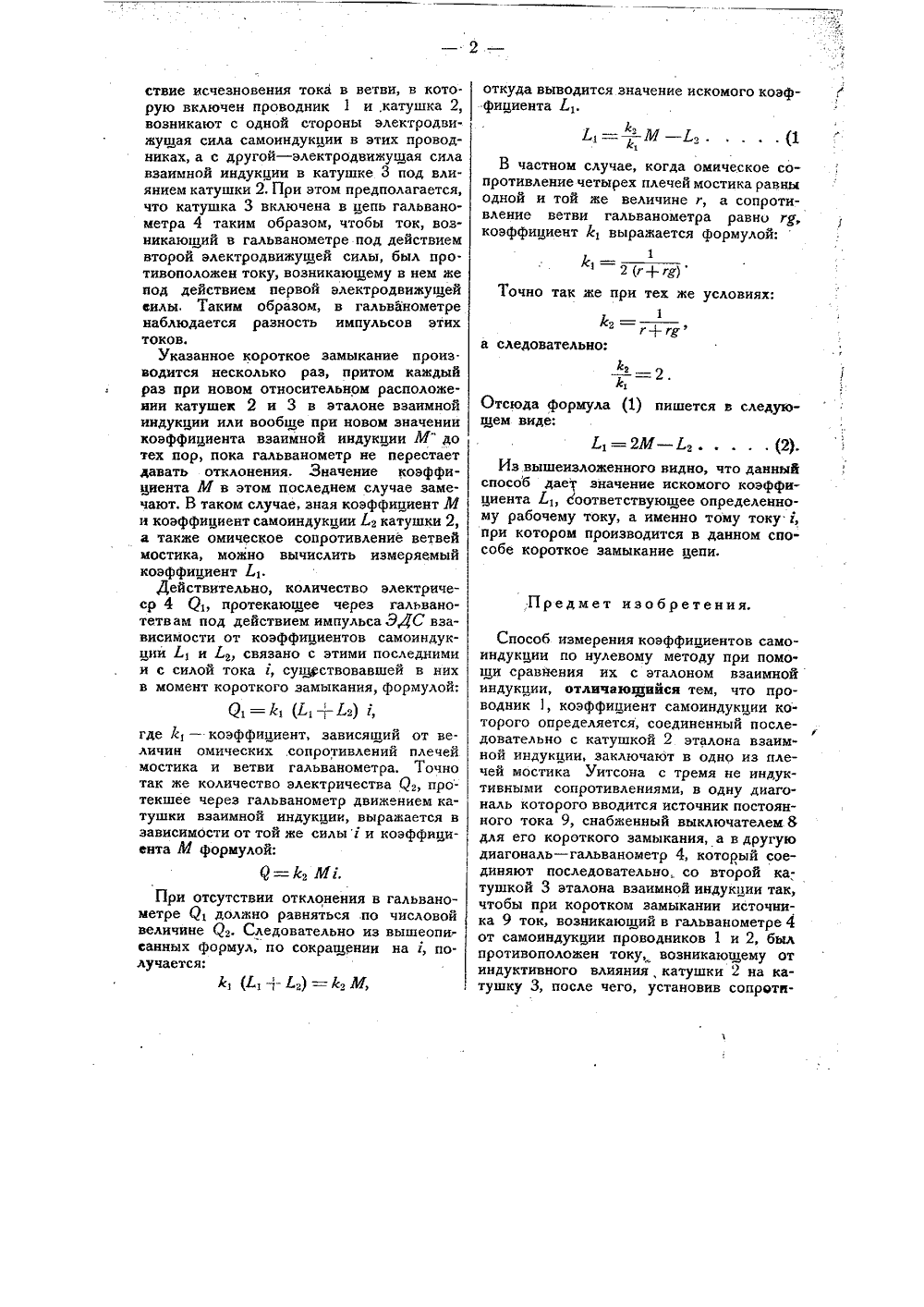

ствие исчезновения тока в ветви, в которую включен проводник 1 и,катушка 2, возникают с одной стороны электродвижущая сила самоиндукции в этих проводниках, а с другой - электродвижущая сила взаимной индукции в катушке 3 под влиянием катушки 2, При этом предполагается, что катушка 3 включена в цепь гальванометра 4 таким образом, чтобы ток, возникающий в гальванометре под действием второй электродвижущей силы, был противоположен току, возникающему в нем же нод действием первой электродвижущей еилы, Таким образом, в гальванометр е наблюдается разность импульсов этих токов.Указанное короткое замыкание производится несколько раз, притом каждый раз при новом относительном расположении катушек 2 и 3 в эталоне взаимной индукции или вообще при новом значении коэффициента взаимной индукции М до тех пор, пока гальванометр не перестает давать отклонения, Значение коэффициента М в этом последнем случае замечают. В таком случае, зная коэффициент М и коэффициент самоиндукции Л катушки 2, а также омическое сопротивление ветвей мостика, можно вычислить измеряемый коэффициент Ь.Действительно, количество электричеср 4 01, протекающее через гальванотетвам под действием импульса 3,4 С взависимости от коэффициентов самоиндукции г., и Ь, связано с этими последними и с силой тока г, существовавшей в них в момент короткого замыкания, формулой;ф - 1, (Ь,-г-й) г,где Й, - коэффициент, зависящий от величин омических сопротивлений плечей мостика и ветви гальванометра, Точно так же количество электричества Я, про- текшее через гальванометр движением катушки взаимной индукции, выражается в зависимости от той же силы г и коэффициента М формулой:Я=Ц Мг.При отсутствии отклонения в гальванометре ф должно равняться .по числовой величине Яг. Следовательно из вышеопи. санных формул, по сокращении на г, получается:1 (1 + ф 2) - 2 К откуда выводится значение искомого коэффициента Е,.г,==М - г. . (1ЦВ частном случае, когда омическое сопротивление четырех плечей мостика равны одной и той же величине г, а сопротивление ветви гальванометра равно гу, коэффициент Й, выражается формулой:12 (г+ гу)Точно так же при тех же условиях:1г+га следовательно;- =2,1Отсюда формула (1) пишется в следугощем виде;Л,=2 М - Е (2).Из вышеизложенного видно, что данный способ дает значение искомого коэффициента 1;Соответствующее определенному рабочему току, а именно тому току г, при котором производится в данном способе короткое замыкание цепи.,Предмет изобретения.Способ измерения коэффициентов само- индукции по нулевому методу при помощи сравйения их с эталоном взаимной индукции, отличаюпгийся тем, что проводник 1, коэффициент самоиндукции которого определяется, соединенный последовательно с катушкой 2 эталона взаимной индукции, заключают в одно из плечей мостика Уитсона с тремя не индуктивными сопротивлениями, в одну диагональ которого вводится источник постоянного тока 9, снабженный выключателем 8 для его короткого замыкания, а в другую диагональ в гальваноме 4, который соединяют последовательно. со второй катушкой 3 эталона взаимной индукции так, чтобы при коротком замыкании источника 9 ток, возникающий в гальванометре 4 от самоиндукции проводников 1 и 2 был противоположен току, возникающему от индуктивного влияниякатушки 2 на катушку 3, после чего, установив сопротяЪеехуафии,ИС ЕРА" вления плечей мостика так, чтобы ток в гальванометре 4 был равен нулю, при установившемся режиме, повторно замыкают выключатель 8, изменяя коэффициент взаимной индукции эталона 2, 3 до тех пор, пока отклонения в гальванометре 4 пр и замыкании выключателя 8 не пре кратятся.
