Номер патента: 262567
Текст

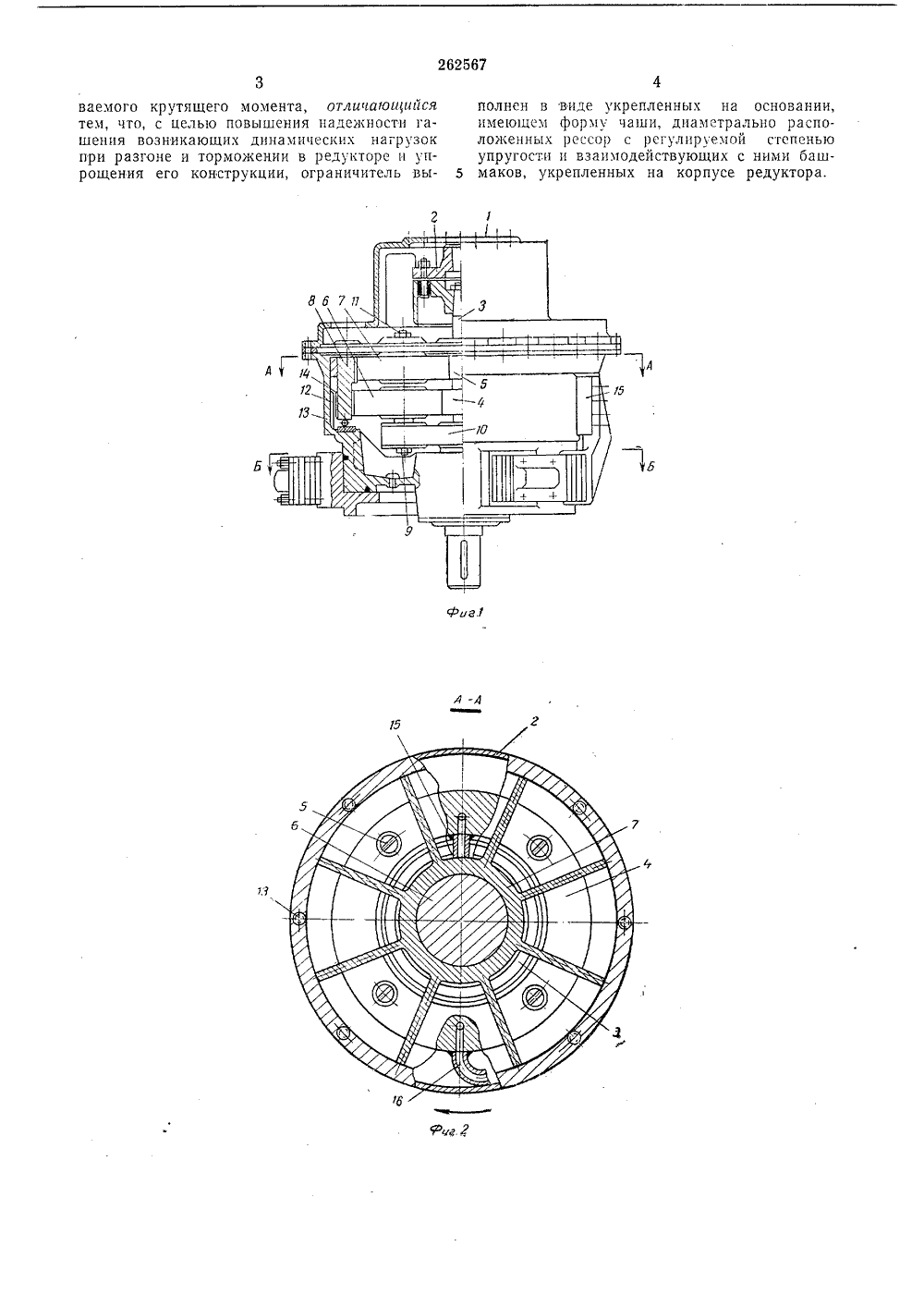

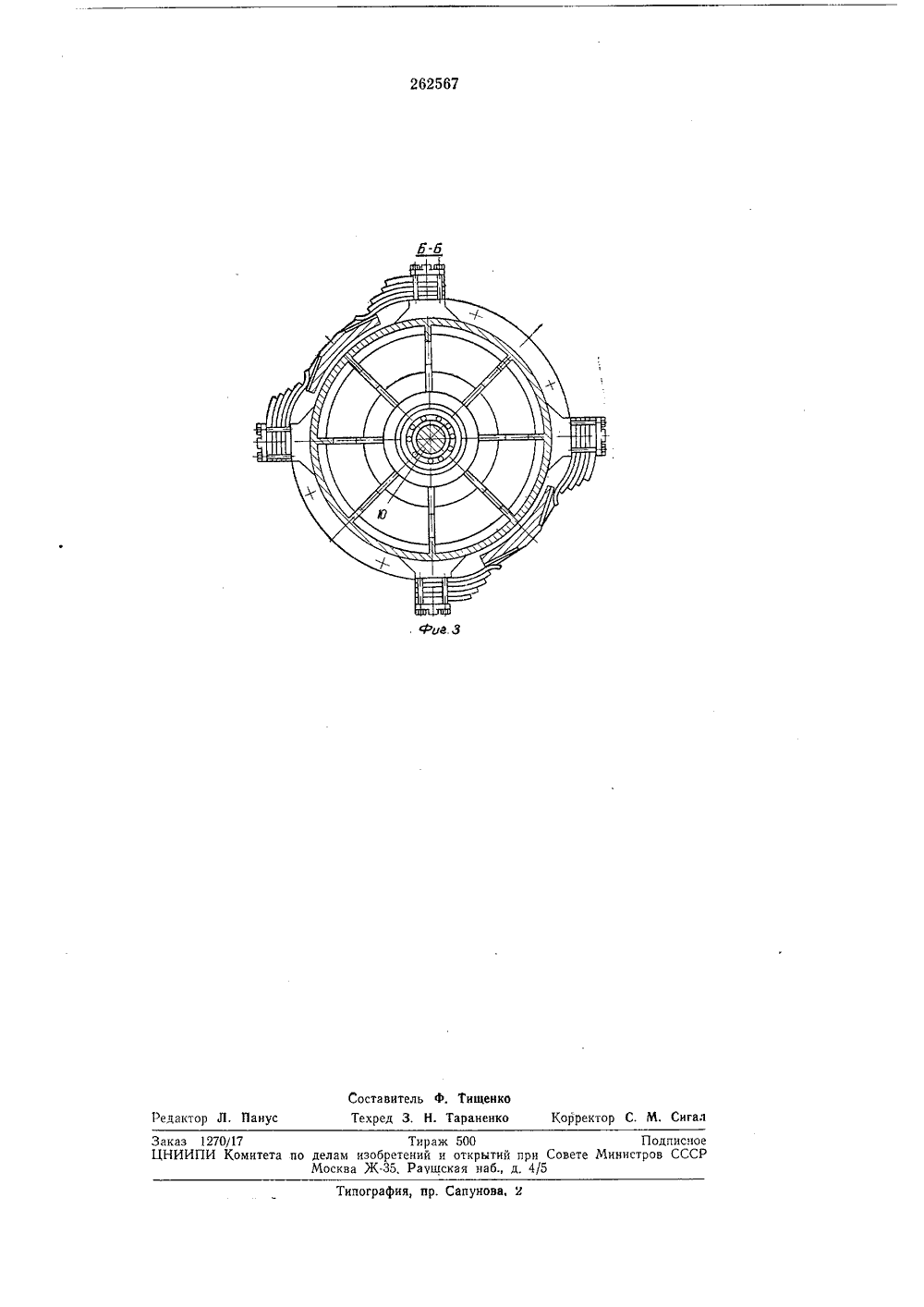

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл, 471 т,лено 05.Х 1.1967 ( 1196498/271 П Комитет по деламобретений и открытийри Совете МинистровСССР ПриоритетОпубликовано 26,1.1970, Бюллетень6 ДК 621.95(0 Дат ликования описания 21 Х.197Л-ЖЗймЯ Я э тр: Ч т ГАвторизобретен М. И. Огороди Заявит ЛАНЕТАРНЫЙ РЕДУКТО 2 Сателлие 10, за. паразитП ет из о бр етен и я Планетарный редукт кально расположенным ный опирающимся на включающий ограничит р, например, с верти- валом, смонтированоснование корпуса, ель величины передаприсоединением заявки Х Известны планетарные редукторы, например, с вертикально расположенным валом, смонтированные опирающимися на основание корпуса, включающие ограничитель величины передаваемого крутящего момента. 5Предлагаемый планетарный редуктор отличается от известных тем, что ограничитель выполнен в виде укрепленных на основании, имеющем форму чаши, диаметрально расположенных рессор с регулируемой степенью 10 упругости и взаимодействующих с ними башмаков, укрепленных на корпусе редуктора. Это повышает надежностьгашения возникающих динамических нагрузок при разгоне и торможении в редукторе и упрощает его кон струкцию.На фиг. 1 схематически изображен описываемый планетарный редуктор, вертикальный разрез; на фиг. 2 - разрез по А - Л на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг. 1. 20Электродвигатель (на чертеже не показан) крепится у фланца 1 корпуса редуктора и через втулочно-пальцевую муфту 2, нижняя половина которой одновременно является тормозным шкивом, посажен на входной вал 3. 25 На валу, имеются солнечное колесо 4 планетарной передачи и центральное колесо 5 тормозящей передачи с внутренним зацеплением. Колесо 4 через сателлиты 6, а колесо 6 через паразитки 7 соединены с соответствую щими венцами зубчатого колеса 8,ты 6 на осях 9 установлены в водил канчивающемся выходным валом, аки 7 укреплены на осях 11.При включении электродвигателя через муфту 2 вращение передается входному валу 3. Через зубчатые передачи 4 - 6 - 8 и 6 - 7 - 8 вращение передается водилу 10 и от его выходного конца поворотной конструкции. При этом на корпус 12 передается реакция обратного направления. Корпус поворачивается относительно опорной чаши 13. Башмак 14 наклонной планкой 16 нажимает на коренные листы двух из четырех рессор, увеличивая нх сопротивление примерно по линейному закону. По достижении равновесия между вращающимся моментом и моментом сопротивления вращению поворота корпуса 12 относительно опорной чаши 13 прекращается, В случае внезапного возрастания сопротивления вращению упругие свойства рессор смягчают ударные нагрузки,262567 2 ваемого крутящего момента, отличаосцпйся тем, что, с целью повышения надежности гашения возникающих динамических нагрузок при разгоне и торможении в редукторе и упрощения его конструкции, ограничитель выполнен в виде укрепленных на основании, имеющем форму чаши, диаметрально расположенных рессор с регулируемой степенью упругости и взаимодействующих с ними баш маков, укрепленных на корпусе редуктора.262567 б-Б Фиа 3 Составитель ф. ТищенкоТехред 3. Н. Тараненко Корректор С. М. Сигал Редактор Л. Панус Типография, пр. Сапунова, 2 Заказ 1270/17 Тираж 500 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб., д. 4/5
