Установка для фильтрации пивного сусла
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

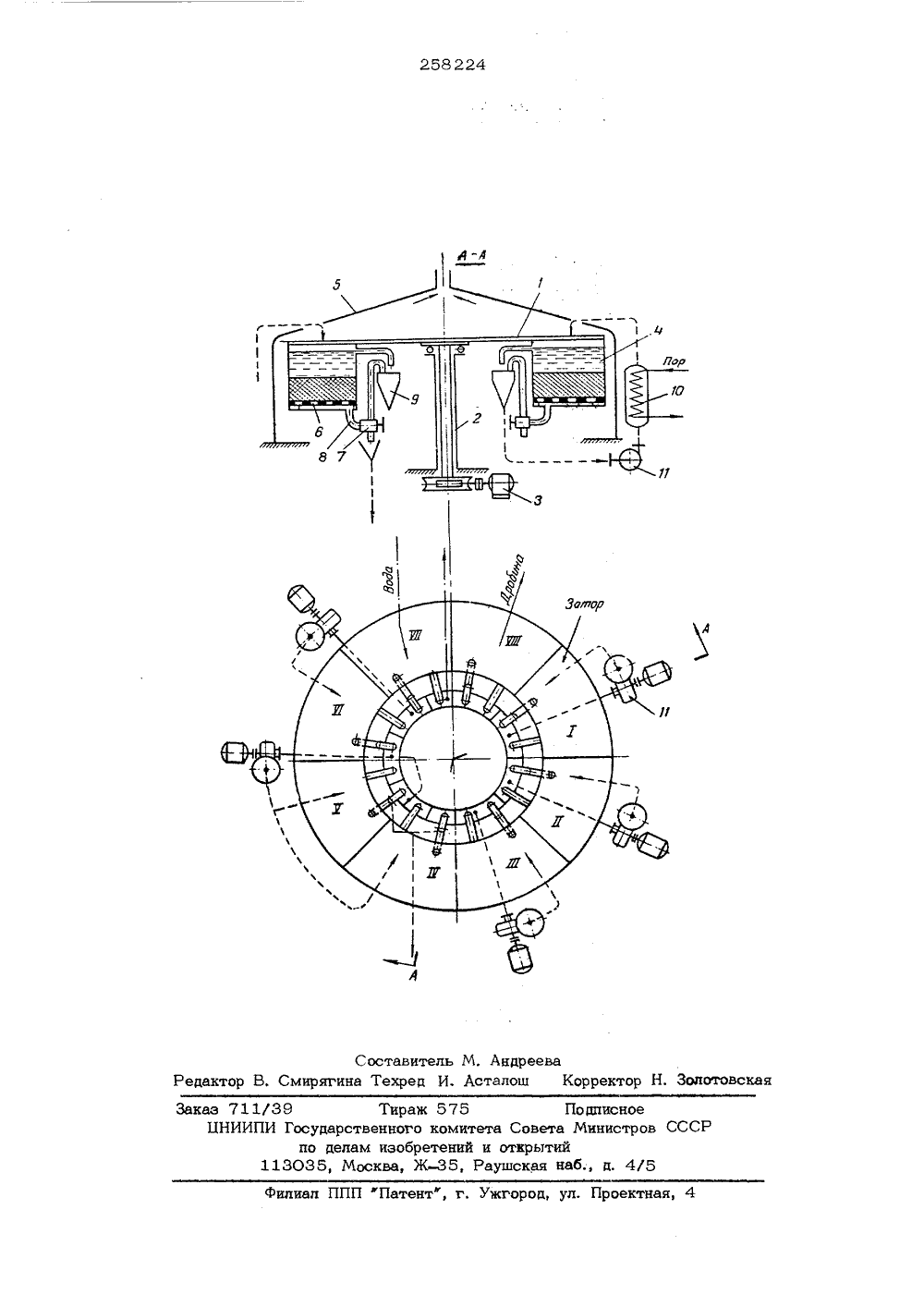

Союз Советских Социалистических РеспубликСПИ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет -Государственный намитет Совета Мииистроа СССР по делам изобретений и отнрытий(43) Опубликовано 05,09 76 Бюллетень 33 (53) УДК 633.443,2 (45) Дата опубликования описания 11,06,77 +663.443,2(088,8) Ф. Школ, В. М. Абарышев,и М. С. Нусино(72) Авторы изобретения курихи Заявитель УСТАНОВКА ДЛЯ ФИЛЬТРАЦИИ ПИВНОГО СУСЛА м для пода омывн вода осв лент ряд изолированны неподвижным кожух абжена в нижней ча ления жидкой части рехходовым краном с убой 8, Установ мее колько неподвижных размещенных на несекций и состоящихменного аппарата 10 циркуляционных систе котором р из сборник тоянии от 9, теплооб и насоса карусели и служат длных частей затора и циркуляции разделеомывной воды, аора и воды из секв ешанный с водой Дробленый солод, смесителе, подается После заполнения се чивается на некоторь ся таким образом, ч занимает позицию П стая секция-позицию акже для передачи зии в секцию.На чертеже схемат на позицию Х. сель повора- располагаегенная секцияная с ней пув секцию кции кару тй утол и то заполн , а смеж чно изобраразрез по Аде карусел жена пред- -А.1, смоннной приеское двигаемая установка и Она выполнена в вированной на станине дом 3, сообщающим снаб ериод Известна установка для Фильтрации пивного сусла, выполненная в виде карусели, разделенной на ряд изолированных секций, каждая из которых имеет сито для отделения жидкой части затора от дробины, снаб женной устройствами для подачи промывной воды и отвода осветленного сусла.Для осуществлечия в секциях наряду с Фильтрацией процессов затирания и осахаривания, а также для повышения производи тельности предлагаемая установка снабжена несколькими неподвижными циркуляционными системами, в каждую из которых входят сборник, теплообменный аппарат и насос. Эти системы расположены по окруж ности на некотором расстоянии от секций жение, устройств воды и устройств ного сусла.Карусель имее ций 4 и закрыта Каждая секция сн итом 6 для отде ра от дробины, т становка, состоящая, например , изми секций, работает следующим обраНа позиции П затор в заполненной секции выдерживается. Во время выдержки жидкая часть его циркулирует через систему этой позиции и нагревается в теплообменном аппарате 10. Во время циркуляции жидкая часть многократно проходит через слой на сетке, Спустя заданное время карусель поворачивается, и описываемая секция переходит на позицию П 1, где происходит подобная вышеописанной циркуляция 19 жидкой части затора с поддержанием необходимой по технологическому процессу температуры.При последующих поворотах карусели секция проходит позиции Р и Чна ко- б торых осуществляется фильтрация сусла с отбором последнего, при этом для поддер жания в секции постоянного уровня в нее с позиции Ч 1 добавляется промывнаявода,На позициях 71 и%1 промывается дробина, причем промывная вода проходит противотоком последовательно через осадок секций, занимающих позиции 7 П и И, На позиции И 1 секция освобождается, моетсяи поступает на позицию 1 под загрузку. формула изобретения Установка для фильтрации пивного сусла, выполненная в виде карусели, разделенной на ряд изолированных секций, каждая из которых имеет сито для отделения жидкой части затора от дробины, снабженной устройствами для подачи промывной воды и отвода осветленного сусла, о тл и ч а ю щ а я с я тем, что, с целью осуществления в секциях наряду с фильтрацией процессов затирания и осахаривания, а также повышения производительности ус тановки, она снабжена несколькими неподвижными циркуляционными системами, в каждую из которых входят сборник, тепло- обменный аппарат и насос, расположенными по окружности на некотором расстоянии от карусели и служащими для циркуляции разделенных частей затора и промывной воды, а также для передачи их из секции в секцию.. Андреева остав Н, Золотовская Смирягина Техред И. Асталош Коррек акт итетай и от ауш лиал П Пат аз 711/39 Тираж 5 ЦНИИПИ Государственного ко по делам изобрете 113035, Москва, ЖПодписноевета Министроврытийая наб д, 4/5 г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
1236418, 26.04.1968
ШКОП Я. Ф, АБАРЫШЕВ В. М, СКУРИХИН В. М, НУСИНОВ М. С
МПК / Метки
МПК: C12C 7/165
Метки: пивного, сусла, фильтрации
Опубликовано: 05.09.1976
Код ссылки
<a href="https://patents.su/3-258224-ustanovka-dlya-filtracii-pivnogo-susla.html" target="_blank" rel="follow" title="База патентов СССР">Установка для фильтрации пивного сусла</a>
