Установка для экстракции эфирных мафл из эфиромасличного сырьябблистека

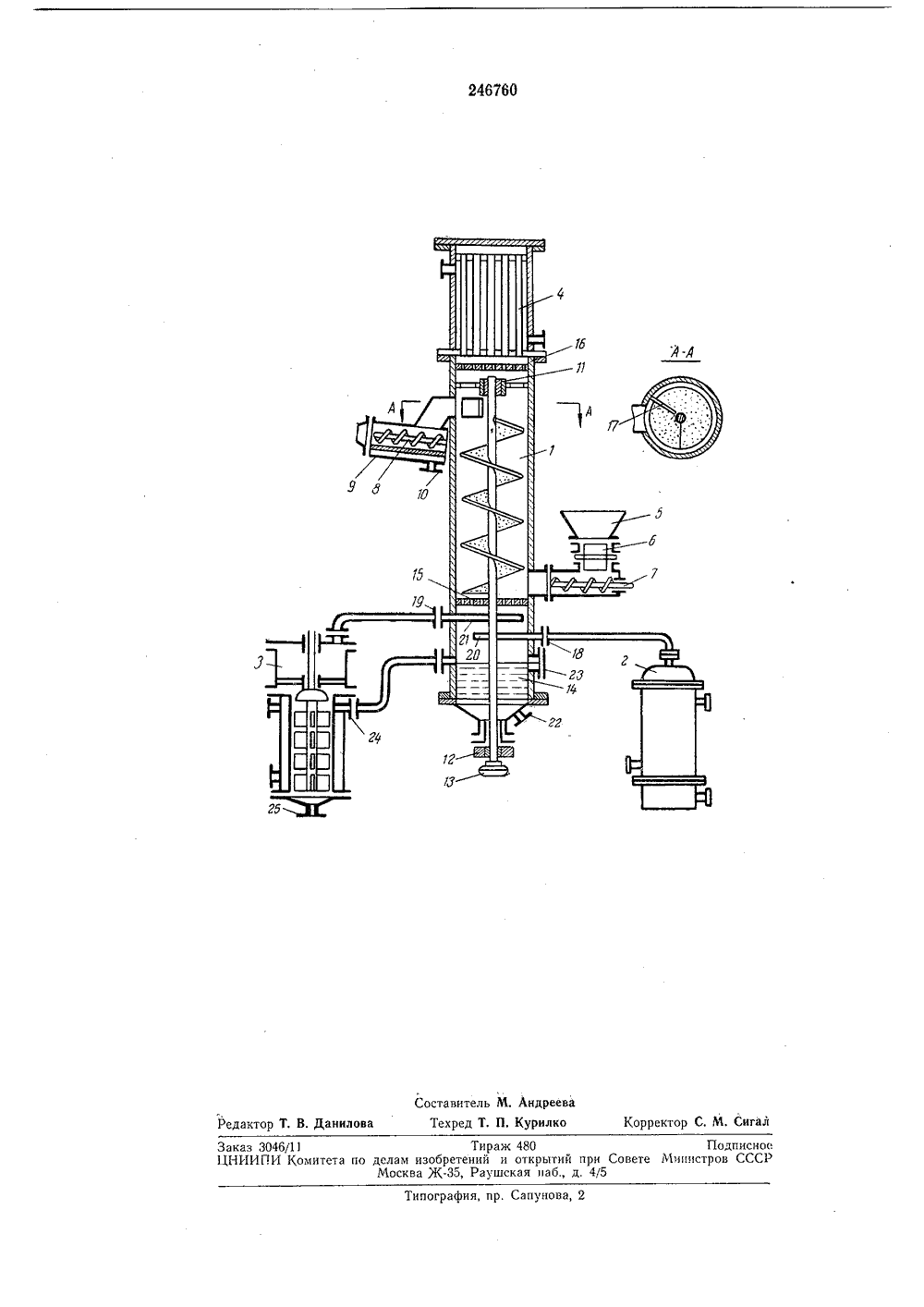

О П И С А Н И Е 246760ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеслублинЗависимое от авт, свидетельства-Заявлено 10.17.1967 ( 1149024/28-13)с присоединением заявки-ПриоритетОпубликовано 20,И,1969. Бюллетень21Дата опубликования описания 28.Х 1.1969 Кл. 23 а, 6 Комитат ло делам изобретений и открытиЯ при Совете Миииотров СССРМПК С 11 ЬУДК 668.5.034 (088,8) Авторыизобретения В, М. Болотин, М. Л. Вайсман, В. М. Голубченко, Г. Ф. Кащенко,В, Х. Пыжов, А. Е. Перерва, Б. А. Толочко и В. А. ШляИЕСсЖЯЬМ Заявитель ячтвРЧ" УСТАНОВКА ДЛЯ ЭКСТРАКЦИИ ЭФИРНЫХ МА ИЗ ЭФИРОМАСЛИЧНОГО СЫРЬЯ пос едственно на ланцах ко Известны установки для экстракции эфирных масел из эфиромасличного сырья, содержащие экстрактор с загрузочным и выгрузочным шнеками, емкость для растворителя, испаритель для мисцеллы и конденсатор паров растворителя.Для интенсификации процесса и полноты экстракции путем обеспечения экстракции жидким растворителем и его парами в предлагаемой установке экстрактор выполнен в виде вертикальной шнековой колонны, загрузочный шнек, трубопровод для подачи растворителя и сливной патрубок для мисцеллы смонтированы в ее нижней части, а конденсатор установлен в верхней части, при этом испаритель сообщен с колонной (экстрактором) дополнительным трубопроводом для подачи паров растворителя, а емкость для растворителя снабжена подогревом,Для равномерного распределения растворителя в экстракторе и фильтрации мисцеллы в верхней и нижней части колонны следует установить сетчатые перегородки.На чертеже схематично представлена предлагаемая установка,Она состоит из экстрактора, выполненного в виде вертикальной шнековой колонны 1 с загрузочными и выгрузочными узлами, парообразователя 2, испарителя 3 для мисцеллы и конденсатора 4 для паров растворителя, установленного не р флонны 1,Узел загрузки колонны состоит из бункера 5,шлюзового затвора 5 и шнека 7. Узел выгрузки5 включает отжимной шнек 8, цедилку 9 и патрубок 10 для отвода отжатой мисцеллы.Перья шнека колонны 1 перфорированные,вал шнека установлен в подшипниках 11, 12 иприводится во вращение через зубчатую пере 10 дачу (звездочку И).Под шнеком в колонне, имеется куб 14, отде.ленный от экстракционной части колонны сетчатой перегородкой 15. Подобная сетчатая перегородка 16 отделяет конденсатор от колон 15 ны,Для направления проэкстрагированного материала в отжимном шнеке 8 имеется неподвижный сбрасыватель 17. К патрубкам 1 Ьи 19 (парообразователя и испарителя) подсоединены барботеры 20, 21, размещенныев верхней части куба. Последний имеет такжепатрубок 22 для отвода воды и смотровое окно 23, а также патрубок 24 для отвода мисцеллы в испаритель 3.Установка работает следующим образом,Подлежащий экстракции материал из бункера 5 через шлюзовой затвор 5 подается шне.ком 7 в экстракционную колонну 1. Шнек этойколонны подает материал по направлению30 к узлу выгрузки.По мере транспортировкй материала парырастворителя из парообразователя 2 и исйарителя 3 через соответствующие барботеры йоступают в колонну, где, проходя через перфо.рацию в перьях шнека, воздействуют на экстрагируемый материал. При этом пары частично конденсируются на материале, образуяпленку жидкости, и стекают в куб, а частичнодоходят до конденсатора, охлаждаются, конденсируются и возвращаются вновь в колонну, 10проходя при этом через сетчатую перегородкуи равномерно орошая материал.В верхних частях колонны проэкстрагированный материал промывается свежим растворителем, поступающим из конденсатора, и с 15помощью сбрасывателя выводится из колонны.В узле выгрузки шнек отжимает его от значительной части растворителя; отжатая мисцелла выводится из установки через патрубок 10.Мисцелла, попавшая в куб 14, путем декантации отделяется от воды и по патрубку 24поступает в испаритель 3. Вода из куба отводится по патрубку 22.В испарителе растворитель интенсивно испаряется, а свободная от растворителя мисцелла выводится из установки по патрубку 2 б.ТакиМ образом, в установке пары растворителя,и обрабатываемый материал движутсяпрямотоком, а сконденсировавшийся растворытель и обрабатываемый материал - противо- .зотоком,Во,время процесса экстракции в парообразователь 2 подают столько растворителя,сколько его выводится с мисцеллой из загрузочного узла и с проэкстрагированным материалом. Совокупное применение в установке экстрЫ ции сырья воздействием на него парами органических растворителей с конденсацией их на материале и с возвратом несконденсировавшихся паров в зону экстракции приводит к ускорению процесса экстракции, уменьшению потерь растворителя с отходами, экономии растворителя, теплоносителя и охлаждающей воды, улучшению качества получаемого продукта.Предмет изобретения1. Установка для экстракции эфирных масел из эфиромасличного сырья, содержащая экстрактор с загрузочным и выгрузочным шнеками, емкость для растворителя, испаритель для мисцеллы и конденсатор паров растворителя, отличающаяся тем, что, с целью интенсификации процесса и полноты экстракции, экстрактор выполнен в виде вертикальной шнековой колонны, загрузочный шнек, трубопровод для подачи растворителя и сливноц патрубок для мисцеллы смонтированы в ее нижней части, а конденсатор заключен в верхнюю часть, при этом испаритель сообщен с колонной дополнительным трубопроводом для подачи паров растворителя, а емкость для растворителя снабжена подогревом.2. Установка по п. 1, отличающаяся тем, что, с целью равномерного распределения раство. рителя в колонне экстрактора и фильтрации мисцеллы, в верхней и нижней частях колонны установлены сетчатые перегородки.биография, пр. Сапунова каз 3046/111 ИИПИ Комитета по делам иМосква Тираж 480ретений и открытий при
