Станок для вырезания из листового материала круглых шайб, колец и дисков

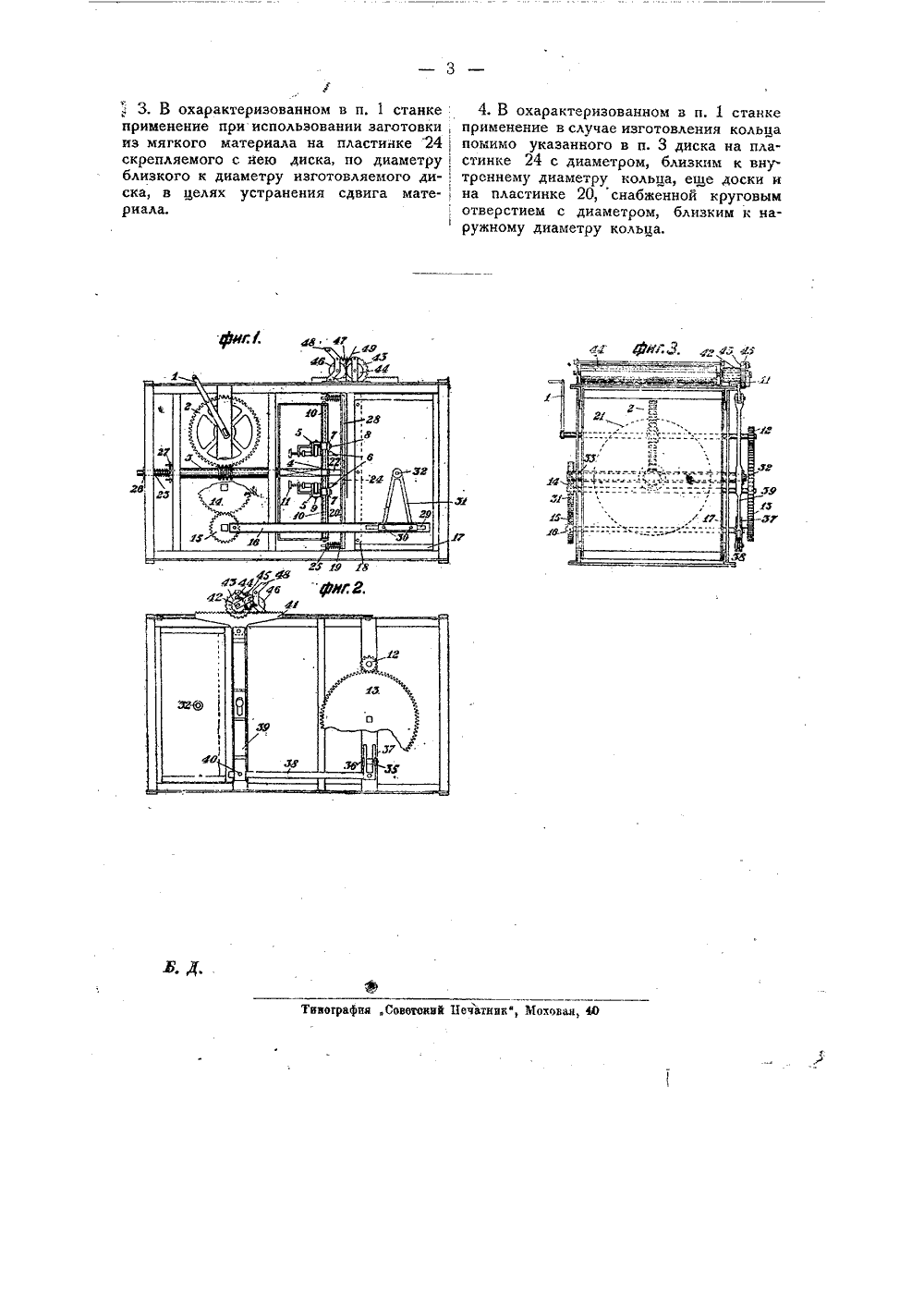

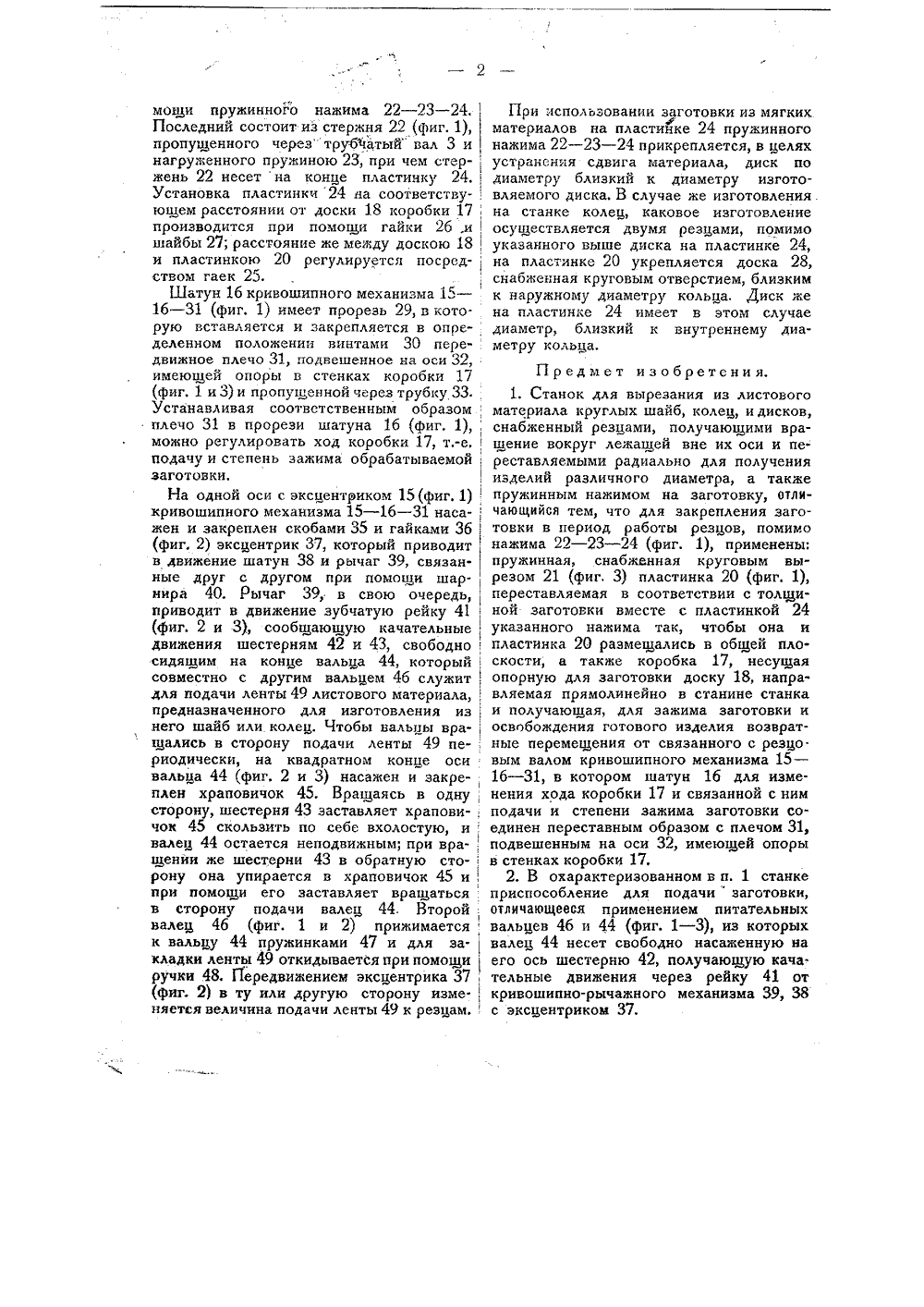

22886 тельетво на изобретени ТО -КОЕ НИЕ И танка для ырезания из л лых шайб, ко стового материала к дисков. авторскому свидетельству Г. 8. Акимова, заявленному 3 с тября 1930 года (заяв. свид,75597).убликоваь О сентября 1931 года. даче авторского свидетельстваством винтов 10, резцы же 6 могут переставляться в державках винтами 11. Такимобразом, каждая державка 5 может быть установлена и закреплена в любом месте на раме 4, а резец 6 может быть надлежащим образом установлен в державке 5 по отношению к раме 4 и обрабатываемому предмету.На одной оси с зубчаткою 2 (фиг. 1) насажена зубчатка 12 (фиг. 2 и 3), которая сцепляется с зубчаткой 13, На общей оси с последней помещена зубчатка 14 (фиг, 1), которая сцепляется с экцентриком 15 кривошипного механизма 15 - 16 - 31, Эксцентрик 15 соединен шатуном 16а Изобретение касается станков для вырезания из листового материала круглых шайб, колец и дисков, снабженных резцами, получающими вращение вокруг лежащей вне их оси и переставляемыми радиально для получения изделий различного диаметра, В подобном станке закрепление заготовки в период работы резцов осуществляется согласно изобретению не только посредством известного пружинного нажима, но также с помощью пружинной переставной пластинки, снабженной круговым вырезом, и передвижной коробки, несущей опорную доску для заготовки. д с коробкой 17, котор- получает возвратны дуказанного кривошип16 - 31. Коробка 17 с е-ной к резцам, снаб иг. 1 изображает ичко в разрезе; фиг. ез станка; фиг. 3 -На чертежестанка сбоку, чапродольный ра его спереди. На станине п я вследствие этого перемещения от ого механизма 15 -стороны, обращенжена опорной длягаемого станка ук ка 2, приводимая во1 (фиг. 1) и связанначей с трубчатым враином конце вала 3, снабженная державкнтами 8 укреплены резакрепляются в раме7 и винтов 8 и могутпараллелям рамы 4 и вращея чералом 3. закреами 5, зцы 6.4 при пере-; осред-плена зубчатние ручкоювячной передаНа четырехгплена рама 4в которых виДержавки 5помощи скобмещаться по обрабатываемой заготовки доской 18, между которою,и резцами 6 установлена на станине станка пластинка 20, нагруженная пружинами 19 и снабженная круглым вырезом 21 (фиг, 3). еПластинка 20 служит для зажима, обрабатываемого материала между нею и доскою 18 коробки 17, при чем обрабатываемый предмет прижимается, кроме того, к доске 18 при помощи пружинного нажима 22 - 23 - 24, Последний состоит из стержня 22 (фиг. 1), пропущенного через труМатый" вал 3 и нагруженного пружиною 23, при чем стер- ,1 жень 22 несет на конце пластинку 24.Установка пластинки 24 на соответству- , ющем расстоянии от доски 18 коообки 17производится при помощи гайки 26 и, шайбы 27; расстояние же между доскою 18и пластинкою 20 регулируется посред-ством гаек 25.Шатун 16 кривошипного механизма 15 - 16 - 31 (фиг. 1) имеет прорезь 29 в кото. рую вставляется и закрепляется в определенном положении винтами 30 пере-движное плечо 31, подвешенное на оси 32, имеющей опоры в стенках коробки 17 (фнг. 1 и 3) и пропущенной через трубку 33. Устанавливая соответственным образомплечо 31 в прорези шатуна 16 (фиг. 1), можно регулировать ход коробки 17, т.-е, подачу и степень зажима обрабатываемой заготовки.На одной оси с эксцентриком 15(фиг. 1) кривощипного механизма 15 - 16 - 31 наса-жен и закреплен скобами 35 и гайками 36(фиг. 2) эксцентрик 37, который приводитв движение шатун 38 и рычаг 39, связан-ные друг с другом при помощи шар.вира 40. Рычаг 39, в свою очередь,приводит в движение зубчатую рейку 41(фиг. 2 и 3), сообщающую качательныедвижения шестерням 42 и 43, свободносидящим на конце вальца 44, которыйсовместно с другим вальцем 46 служитдля подачи ленты 49 листового материала, предназначенного для изготовления из него шайб или.колец. Чтобы вальцы вращались в сторону подачи ленты 49 периодически, на квадратном конце оси вальца 44 (фиг. 2 и 3) насажен и закреплен храповичок 45, Вращаясь в одну, сторону, шестерня 43 заставляет храповн-, чок 45 скользить по себе вхолостую, ивалец 44 остается неподвижным;при вра-, щении же шестерни 43 в обратную сто-рону она упирается в храповичок 45 и , при помощи его заставляет вращаться в сторону подачи валец 44, Второй валец 46 (фиг. 1 и 2) прижимается , к вальцу 44 пружинками 47 и для за.кладки ленты 49 откидывается при помощи ручки 48. Передвижением эксцентрика 37 (фиг, 2) в ту или другую сторону изменяется величина подачи ленты 49 к резцам. При использовании заготовки из мягкихЮФматериалов на пластинке 24 пружинного нажима 22 - 23 - 24 прикрепляется, в целях устранения сдвига материала, диск по диаметру близкий к диаметру изготовляемого диска. В случае же изготовления. на станке колец, каковое изготовление осуществляется двумя резцами, помимо указанного выше диска на пластинке 24, на пластинке 20 укрепляется доска 28, снабженная круговым отверстием, близким к наружному диаметру кольца. Диск же на пластинке 24 имеет в этом случае диаметр, близкий к внутреннему диаметру кольца.Предмет изобретения,1. Станок для вырезания из листового материала круглых шайб колец, и дисков, снабженный резцами, получающими вращение вокруг лежащей вне их оси и переставляемыми радиально для получения изделий различного диаметра, а также пружинным нажимом на заготовку, отличающийся тем, что для закрепления заготовки в период работы резцов, помимо нажима 22 - 23 - 24 (фиг. 1), применены: пружинная, снабженная круговым вырезом 21 (фиг. 3) пластинка 20 (фиг. 1), переставляемая в соответствии с толщиной заготовки вместе с пластинкой 24 указанного нажима так, чтобы она и пластинка 20 размещались в общей плоскости, а также коробка 17, несущая опорную для заготовки доску 18, направляемая прямолинейно в станине станка и получающая, для зажима заготовки и освобождения готового изделия возвратные перемещения от связанного с резцо. вым валом кривошипного механизма 15 - 16 - 31, в котором шатун 16 для изменения хода коробки 17 и связанной с ним подачи и степени зажима заготовки соединен переставным образом с плечом 31, подвешенным на оси 32, имеющей опоры в стенках коробки 17.2. В охарактеризованном в и. 1 станке приспособление для подачизаготовки, отличаещееся применением питательных вальцев 46 и 44 (фиг. 1 - 3), из которых валец 44 несет свободно насаженную на его ось шестерню 42, получающую кача- тельные движения через рейку 41 от кривошипно-рычажного механизма 39, 38 с эксцентриком 37, Х3. В охарактеризованном в и. 1 станке применение при использовании заготовки из мягкого материала на пластинке 24 скрепляемого с нею диска, по диаметру близкого к диаметру изготовляемого диска, в целях устранения сдвига материала,4. В охарактеризованном в и. 1 станке применение в случае изготовления кольца помимо указанного в и. 3 диска на пластинке 24 с диаметром, близким к вну. треннему диаметру кольца, еще доски и на пластинке 20, снабженной круговым отверстием с диаметоом, близким к наружному диаметру кольца.
