Механический агитатор для золотосодержащей пульпы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 22630
Автор: Фоняков
Текст

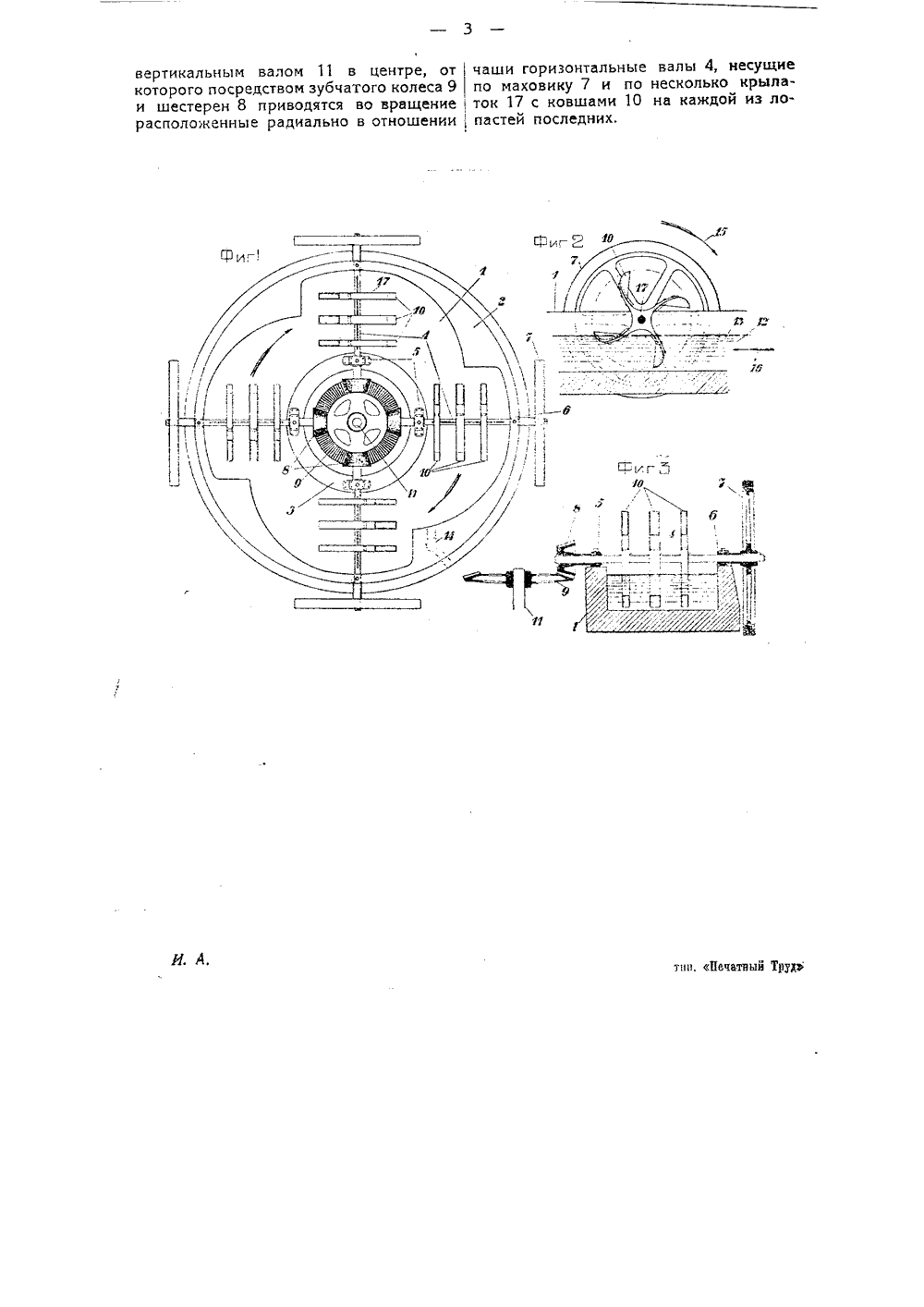

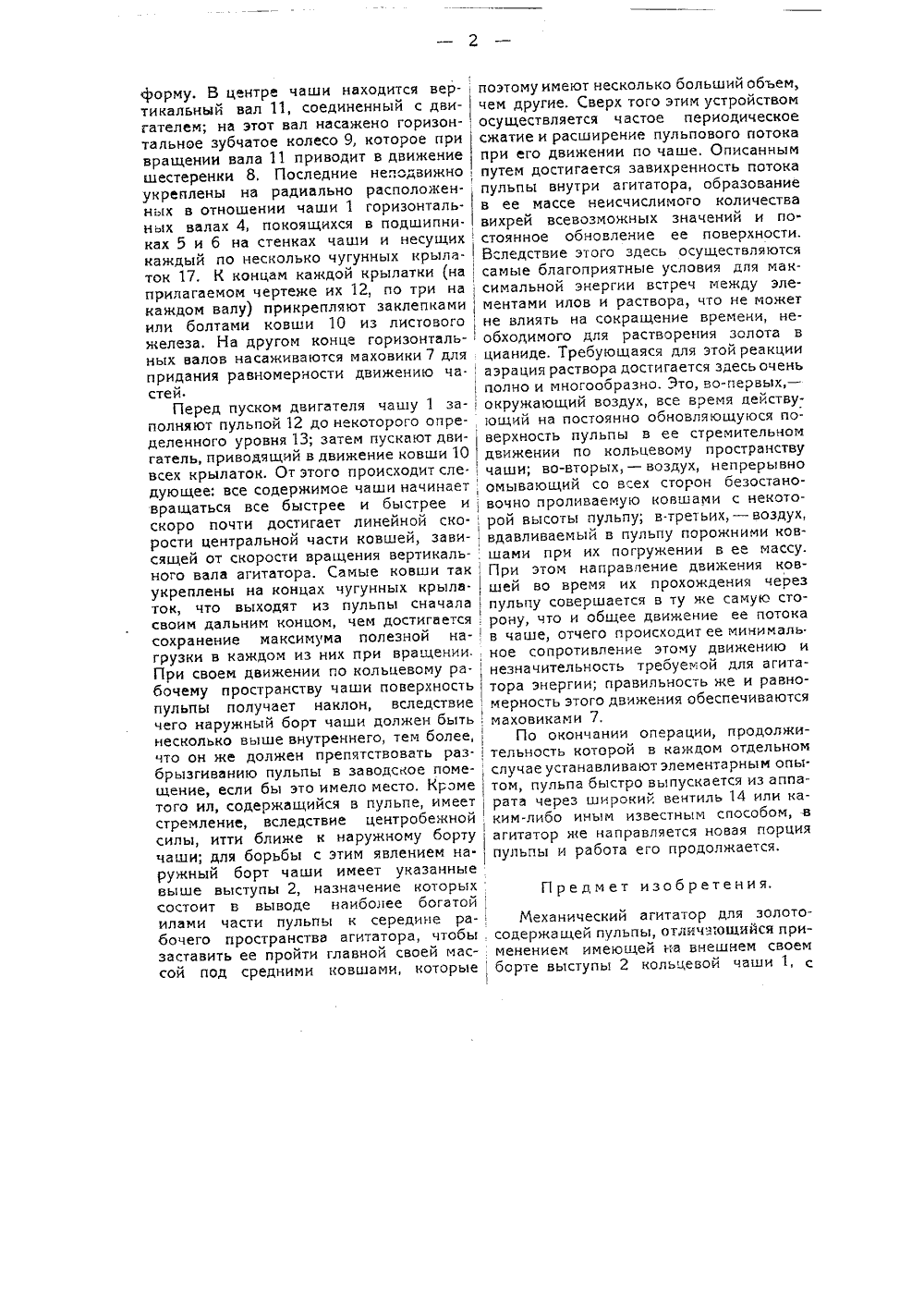

,Эм .Йвторекк свидетедьетво нв изо 0 ретенив ОПИСАНИЕ механического агитатора для золотосоцержащей пульпавторскому свидетельству А. П. Фонякова, заявленному 25 ию 1930 года (заяв. свид. М 723 бб). О выдаче авторского свидетельства опубликовано 30 сентября 1931 годаНа цианистых золотоизвлекательных заводах полного илового или раздельного процессов, после образования пульпы в сгустителе и получения требуемого отношения ж.т (жидкого к твердому)ь она поступает в агитатор при должном подкреплении раствора цианистой солью; в агитаторе пульпа остается обычно йекоторое время, измеряемое часами, после чего подвергается другим заводским операциям, состоящим в отделении раствора от илов и в промывке этих последних, прежде чем они направляются в отвалы. Применяемые ныне агитаторы работают вообще неудовлетворительно и стоят очень дорого как по сооружению, так и по эксплоатации, требуя при этом очень большого количества воздуха, подаваемого в массу пульпы компрессорами. Неудовлетворительность их работы заключается в том, что они могут дать достаточное растворение золота, находящегося в илах, только ценой очень продолжительного времени агитации в виду нерациональности своей конструкции (агитаторы Дорра, Пахука, Парраля, Гендрикса и пр.), состоящей в том, что частицы золотосодержащего ила, из которых золото должно перейти в цианистый раствор, имеют медленное движение, параллельное с частицами окру. жающего их раствора; воздух же вводится принудительно в агитируемую массу пульпы и ооразует в неи изолированные пузыри, которые содействуют означенной реакции только своей поверхностью и, быстро подымаясь наверх пульпы; лопаются там без всякой пользы для дела. Отсюда следует чрезвычайно невыгодное использование нагнетаемого компрессорами в пульпу воздуха, а так. же неблагоприятная обстановка для реакции между остаточным золотом илов и растворами цианида вследствие слишком вчлой встречи элементов тех и других между собою.Предлагаемый агитатор для золотосодержащей пульпы рассчитан именно на борьбу с указанными дефектами современных агитаторов, с целью в конечном счете значительно сократить время пребывания пульпы в агитаторе, создание улучшенных условий для хода растворения, при большом при этом сокращении расходов как по стоимости самого аппарата, так и по его эксплоа тации.На чертеже фиг, 1 изображает вид механического агитатора сверху; фиг. 2 - то же, сбоку; фиг. 3 - частичный про. дольный разрез.Механический агитатор для золотосодержащей пульпы состоит из кольцевой бетонной чаши 1, имеющей на внешнем своем борте выступы 2, внутренний борт 3 имеет правильную цилиндрическуюформу, В центре чаши находится вер-, тикальный вал 11, соединенный с дви-гателем; на этот вал насажено горизон-тальное зубчатое колесо 9, которое привращении вала 11 приводит в движение шестеренки 8, Последние неподвижноукреплены на радиально расположенных в отношении чаши 1 горизонтальных валах 4, покоящихся в подшипни. ках 5 и б на стенках чаши и несущихкаждый по несколько чугунных крыла-ток 17. К концам каждой крылатки (на , прилагаемом чертеже их 12, по три на: каждом валу) прикрепляют заклепкамиили болтами ковши 10 из листового железа, На другом конце горизонтальных валов насаживаются маховики 7 для придания равномерности движению ча.стейПеред пуском двигателя чашу 1 за- полняют пульпой 12 до некоторого опре-, деленного уровня 13; затем пускают дви-гатель, приводящий в движение ковши 10 всех крылаток. От этого происходит сле дующее: все содержимое чаши начинаетвращаться все быстрее и быстрее искоро почти достигает линейной ско-рости центральной части ковшей, зави-сящей от скорости вращения вертикаль-, ного вала агитатора. Самые ковши такукреплены на концах чугунных крыла. ток, что выходят из пульпы сначала своим дальним концом, чем достигается, сохранение максимума полезной на-грузки в каждом из них при вращении, При своем движении по кольцевому рабочему пространству чаши поверхность пульпы получает наклон, вследствие, чего наружный борт чаши должен быть, несколько выше внутреннего, тем более,что он же должен препятствовать раз-брызгиванию пульпы в заводское поме- щение, если бы это имело место. Кроме того ил, содержащийся в пульпе, имеет стремление, вследствие центробежной, силы, итти ближе к наружному борту чаши; для борьбы с этим явлением наружный борт чаши имеет указанные выше выступы 2, назначение которых, состоит в выводе наиболее богатой , илами части пульпы к середине рабочего пространства агитатора, чтобы заставить ее пройти главной своей массой под средними ковшами, которые поэтому имеют несколько больший объем, чем другие. Сверх того этим устройством осуществляется частое периодическое сжатие и расширение пульпового потока при его движении по чаше. Описанным путем достигается завихренность потока пульпы внутри агитатора, образование в ее массе неисчислимого количества вихрей всевозможных значений и постоянное обновление ее поверхности. Вследствие этого здесь осуществляются самые благоприятные условия для максимальной энергии встреч между элементами илов и раствора, что не может не влиять на сокращение времени, необходимого для растворения золота в цианиде. Требующаяся для этой реакции аэрация раствора достигается здесь очень полно и многообразно. Это, во-первых, - окружающий воздух, все время действующий на посточнно обновляющуюся поверхность пульпы в ее стремительном движении по кольцевому пространству чаши; во-вторых, - воздух, непрерывно омывающий со всех сторон безостановочно проливаемую ковшами с некоторой высоты пульпу; в-третьих, - воздух, вдавливаемый в пульпу порожними ковшами при их погружении в ее массу. При этом направление движения ковшей во время их прохождения через пульпу совершается в ту же самую сторону, что и общее движение ее потока в чаше, отчего происходит ее минималь. ное сопротивление этому движению и незначительность требуемой для агитатора энергии; правильность же и равномерность этого движения обеспечиваются маховика м и 7.По окончании операции, продолжительность которой в каждом отдельном случае устанавливают элементарным опы. том, пульпа быстро выпускается из аппарата через широкий вентиль 14 или каким-либо иным известным способом, в агитатор же направляется новая порция пульпы и работа его продолжается. Предмет изобретения.Механический агитатор для золотосодержащей пульпы, отличающийся применением имеющей на внешнем своем борте выступы 2 кольцевой чаши 1, с- 3 вертикальным валом 11 в центре, от чаши горизонтальные валы 4, несущие которого посредствомзубчатого колеса 9 по маховику 7 и по несколько крыла- и шестерен 8 приводятся во вращениеток 17 с ковшами 10 на каждой из лорасположенные радиально в отношениипастей последних. сР -2ш. Печатный Труд
СмотретьЗаявка
72366, 25.06.1930
Фоняков А. П
МПК / Метки
МПК: B03B 5/48
Метки: агитатор, золотосодержащей, механический, пульпы
Опубликовано: 30.09.1931
