Устройство для преобразования двоичных кодов приращения функции

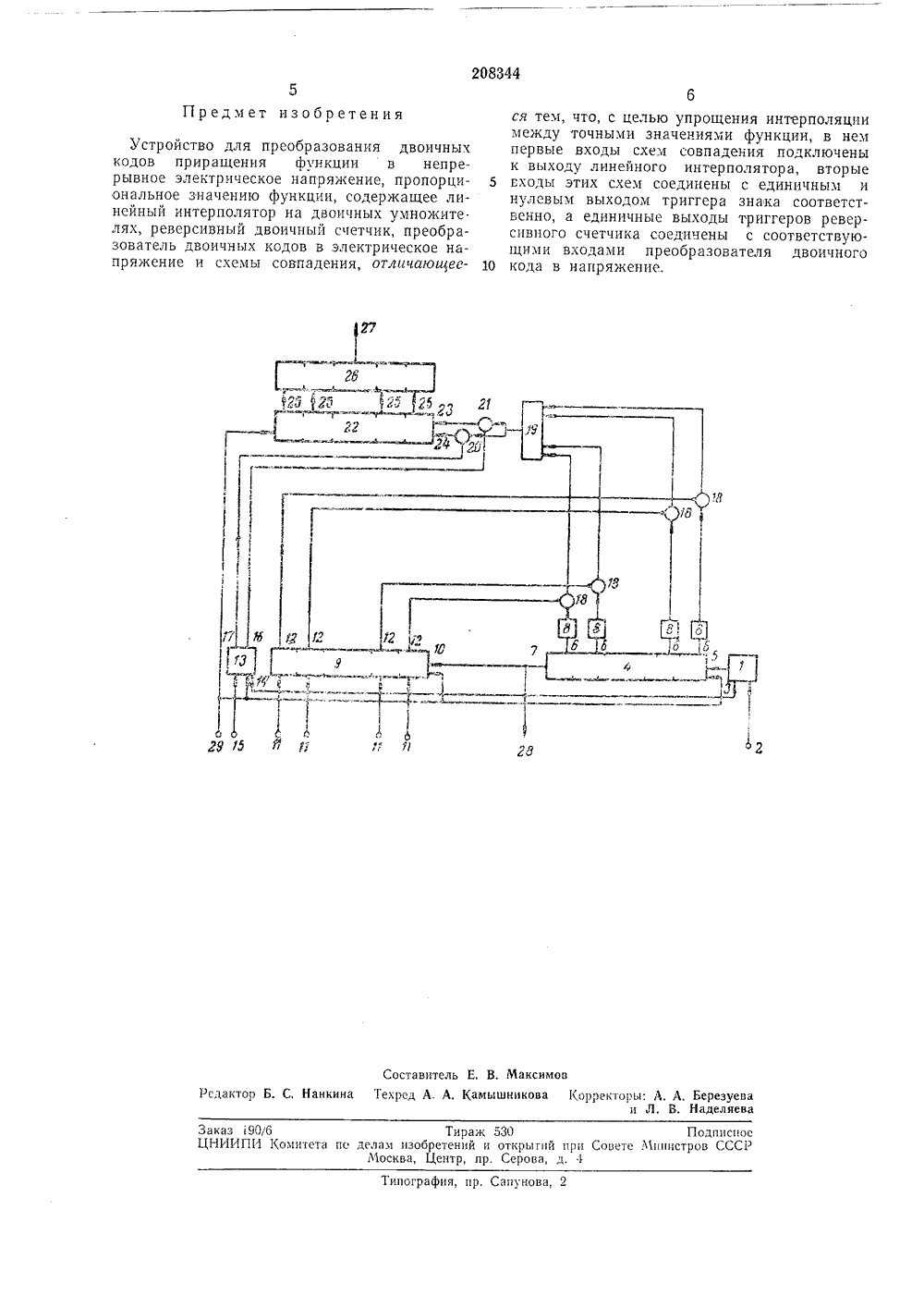

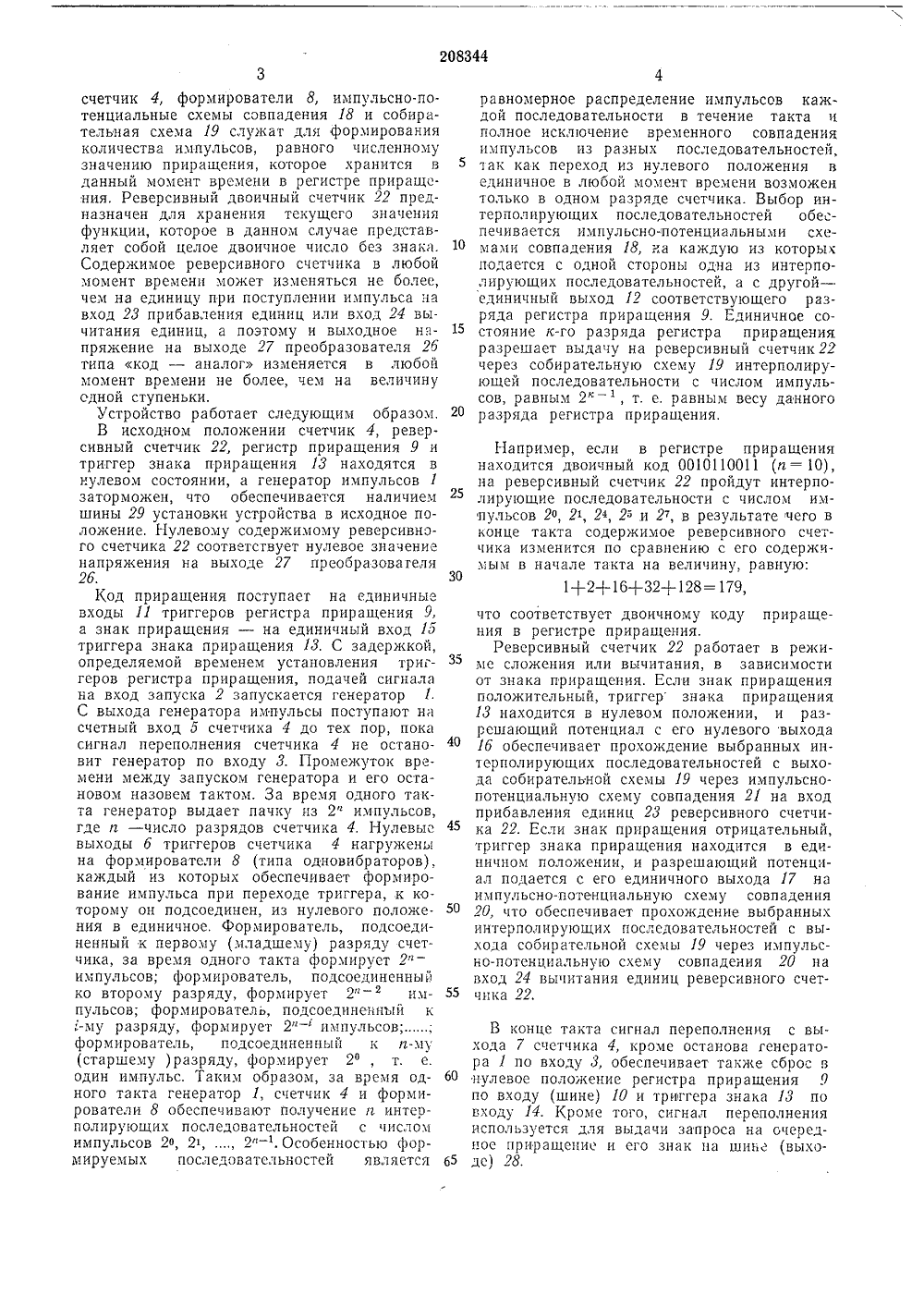

ОП ИСАНИЕ ИЗОБ РЕ ТЕНИЯ К ЯВТОа СКОМУ СВИДЕТЕЛЬСТВУ208344 Д %1. ЗИ Союз Саеетокил Социалистических Респуалик:681,325.3 (088.8) Комитет па делам изойретений и открытий при Совете Министров СССРАвтор изобретения А. А, Карлов Объединенный институт ядерных исследованийЗаявитель УС 1 РОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ДВОИЧНЫХ КОДОВ ПРИРАЩЕНИЯ ФУНКЦИИИзвестно устройство для преобразования двоичных кодов приращения функции в непрерывное электрическое напряжение, пропорциональное значению функции, содержащее линейный интерполятор на двоичных умножителях, р евер сивный двоичный счетчик, преобразователь двоичных кодов в электрическое напряжение и схемы совпадения,Предложенное устройство отличается от известных тем, что в нем первые входы схем совпадения подключены к выходу линейного интерполятора, вторые входы этих схем соединены с единичным и нулевым выходом триггера знака соответственно, а единичные выходы триггеров реверсивного счетчика соединены с соответствующими входами преобразователя двоичного кода в напряжение.Это позволяет упростить интерполяцию между точными значениями функции.Блок. схема устройства преобразования двоичных кодов приращения функции в непрерывное электрическое напряжение, пропорциональное значению функции, представлена на чертеже, где; 1 - заторможенный генератор импульсов; 2 - вход запуска генератора; 8 - вход останова генератора;4 - двоичный счетчик; 5 - счетный вход двоичного счетчика; б - нулевые выходы триггеров двоичного счетчика; 7 - выход сигнала переполнения двоичного счетчика;8 - формирователи импульсов; 9 - регистр приращения; 10 - шиьа установки в нулевое состояние регистра приращения; 11 входы установки в единичное состояние триггеров регистра приращения; 12 - единичные выходы триггеров регистра приращения; 18 - триггер знака приращения; 14 - вход установки в нулевое состояние триггера знака 10 приращения; 15 - вход установки в единичное состояние триггера знака приращения;1 б - нулевой выход триггера знака приращения; 17 - единичный выход триггера знака приращения; 18, 20, 21 - импульсно потенциальные схемы совпадения; 19 - импульсная собирательная схема; 22 - реверсивный двоичный счетчик; 28 - вход прибавления единиц к содержимому реверсивного счетчика; 24 - вход вычитания единиц изсо держимого реверсивного счетчика; 25 - еди.ничные выходы триггеров реверсивного счетчика; 2 б - преобразователь двоичного кода в электрическое напряжение; 27 - выход преобразователя; 28 - выход для запроса 25 очередного значения приращения; 29 - шинаустановки устройства в исходное положение.Регистр приращения 9 с триггером знака 18предназначены для хранения двоичного кода очередного приращения функции и его зна ка. Заторможенный генератор 1, двоичный5ю15го 25 зо 35 40 45 5 О 55 В конце такта хода 7 счетчика ра 1 по входу 3, нулевое положен по входу (шине) входу 14. Кроме используется для ное приращение де) 28,60 65 счетчик 4, формирователи 8, импульсно-потенциальные схемы совпадения 18 и собирательная схема 19 служат для формирования количества импульсов, равного численному значению приращения, которое хранится в данный момент времени в регистре приращения. Реверсивный двоичный счетчик 22 предназначен для хранения текущего значения функции, которое в данном случае представляет собой целое двоичное число без знак. Содержимое реверсивного счетчика в любой момент времени может изменяться не более, чем на единицу при поступлении импульса на вход 23 прибавления единиц или вход 24 вычитания единиц, а поэтому и выходное напряжение на выходе 27 преобразователя 26 типа код - аналог изменяется в любой момент времени не более, чем на величину одной ступеньки.Устройство работает следующим образом, В исходном положении счетчик 4, реверсивный счетчик 22, регистр приращения 9 и триггер знака приращения 13 находятся в нулевом состоянии, а генератор импульсов 1 заторможен, что обеспечивается наличием шины 29 установки устройства в исходное положение, Нулевому содержимому реверсивного счетчика 22 соответствует нулевое значение напряжения на выходе 27 преобразовагеля 2 б.Код приращения поступает на единичные входы 11 триггеров регистра приращения 9, а знак приращения - на единичный вход 1 б триггера знака приращения 13, С задержкой, определяемой временем установления триггеров регистра приращения, подачей сигнала на вход запуска 2 запускается генератор 1. С выхода генератора импульсы поступают н счетный вход 5 счетчика 4 до тех пор, пока сигнал переполнения счетчика 4 не остановит генератор по входу 3. Промежуток времени между запуском генератора и его оста- новом назовем тактом. За время одного такта генератор выдает пачку из 2" импульсов, где и - число разрядов счетчика 4. Нулевые выходы б триггеров счетчика 4 нагружены на формирователи 8 (типа одновибраторов), каждый из которых обеспечивает формирование импульса при переходе триггера, к которому он подсоединен, из нулевого положения в единичное, Формирователь, подсоединенный к первому (младшему) разряду счетчика, за время одного такта формирует 2" - импульсов; формирователь, подсоединенный ко второму разряду, формирует 2" -импульсов; формирователь, подсоединенный к -му разряду, формирует 2" -импульсов формирователь, подсоединенный к гг-му (старшему ) разряду, формирует 2, т. е. один импульс. Таким образом, за время одного такта генератор 1, счетчик 4 и формирователи 8 обеспечивают получение гг интеополирующих последовательностей с числом импульсов 20, 21,2" . Особенностью формируемых последовательностей является равномерное распределение импульсов каждой последовательности в течение такта и полное исключение временного совпадения импульсов из разных последовательностей, так как переход из нулевого положения в единичное в любой момент времени возможен только в одном разряде счетчика. Выбор интерполирующих последовательностей обеспечивается импульсно-потенциальными схемами совпадения 18, на каждую из которых подается с одной стороны одна из интерполирующих последовательностей, а с другой - единичный выход 12 соответствующего разряда регистра приращения 9. Единичное состояние к-го разряда регистра приращения разрешает выдачу на реверсивный счетчик 22 через собирательную схему 19 интерполирующей последовательности с числом импульсов, равным 2 - , т. е, равным весу данного разряда регистра приращения,Например, если в регистре приращения находится двоичный код 0010110011 (и = 10), на реверсивный счетчик 22 пройдут интерполирующие последовательности с числом импульсов 20, 2 г, 24, 2 и 2, в результате чего в конце такта содержимое реверсивного счетчика изменится по сравнению с его содержимым в начале такта на величину, равную:1+2+16+32+128 = 179,что соответствует двоичному коду приращения в регистре приращения,Реверсивный счетчик 22 работает в режиме сложения или вычитания, в зависимости от знака приращения. Если знак приращения положительный, триггер знака приращения 13 находится в нулевом положении, и разрешающий потенциал с его нулевого выхода 1 б обеспечивает прохождение выбранных интерполирующих последовательностей с выхода собирательной схемы 19 через импульсно- потенциальную схему совпадения 21 на вход прибавления единиц 23 реверсивного счетчика 22. Если знак приращения отрицательный, триггер знака приращения находится в единичном положении, и разрешающий потенциал подается с его единичного выхода 17 на импульсно-потенциальную схему совпадения 20, что обеспечивает прохождение выбранных интерполирующих последовательностей с выхода собирательной схемы 19 через импульсно-потенциальную схему совпадения 20 на вход 24 вычитания единиц реверсивного счетчика 22. сигнал переполнения с вы, кроме останова генератообеспечивает также сброс в ие регистра приращения 9 10 и триггера знака 13 по того, сигнал переполнениявыдачи запроса на очереди его знак на шиве (выхоРедактор Б, С, Нанк Березуева аделяева Подписноешшстров СССР аказ 190 НИИПИ Тираж о 30комитета пс делам изобретений и открыгнй прп СоветМосква, Центр, пр. Серова, д. 1 пунова, 2 ипография Предмет изобретения Устройство для преобразования двоичных кодов приращения функции в непрерывное электрическое напряжение, пропорциональное значению функции, содержащее линейный интерполятор на двоичных умножите лях, реверсивный двоичный счетчик, преобразователь двоичных кодов в электрическое напряжение и схемы совпадения, отллчающееся тем, что, с целью упрощения интерполяции между точными значениями функции, в нем первые входы схем совпадения подключены к выходу линейного интерполятора, вторые 5 входы этих схем соединены с единичным инулевым выходом триггера знака соответственно, а единичные выходы триггеров реверсивного счетчика соединены с соответствующими входами преобразователя двоичного 10 кода в напряжение.
