Схема формирования импульсов счетчиков гейгера-мюллера
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 142718
Автор: Горский
Текст

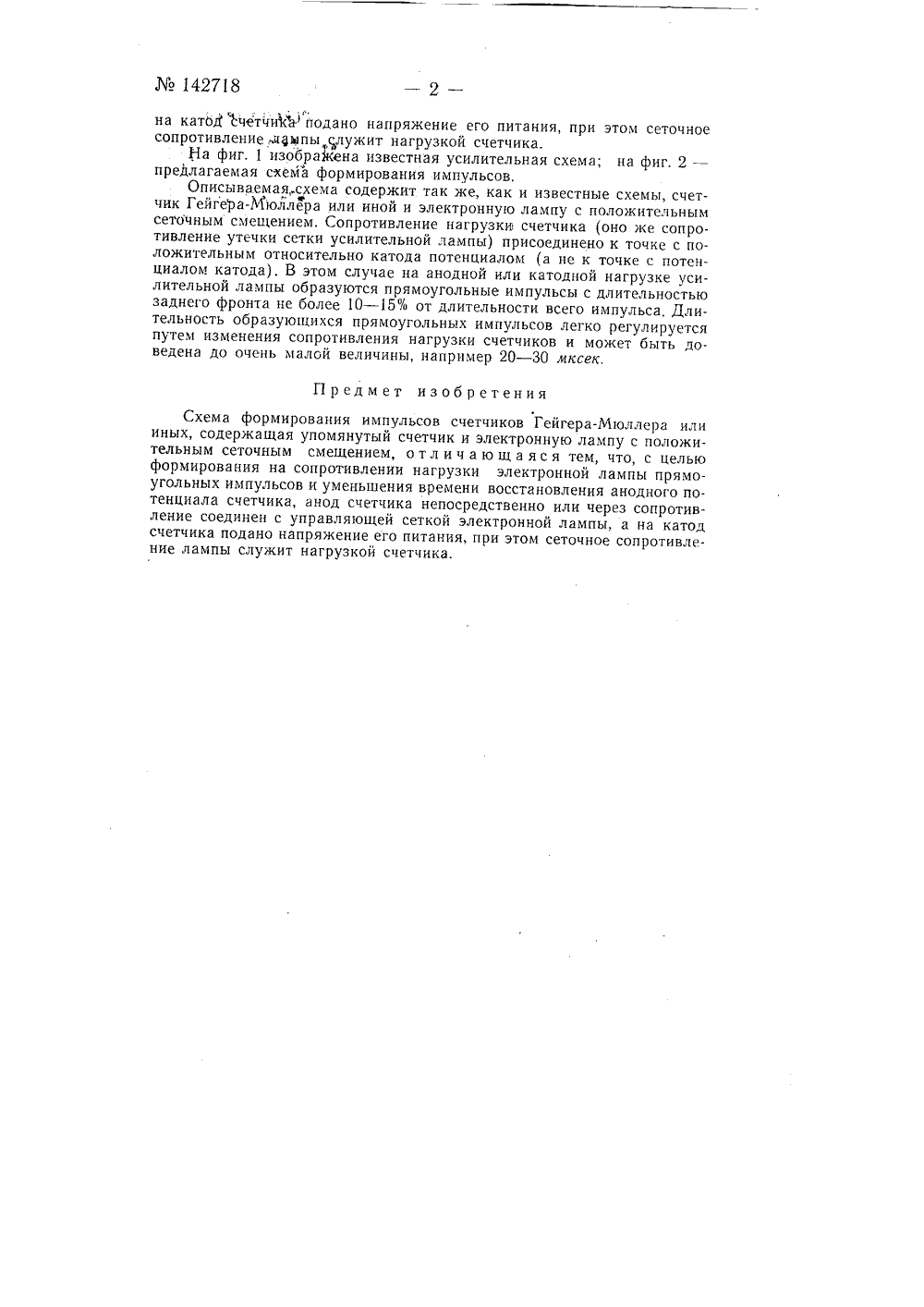

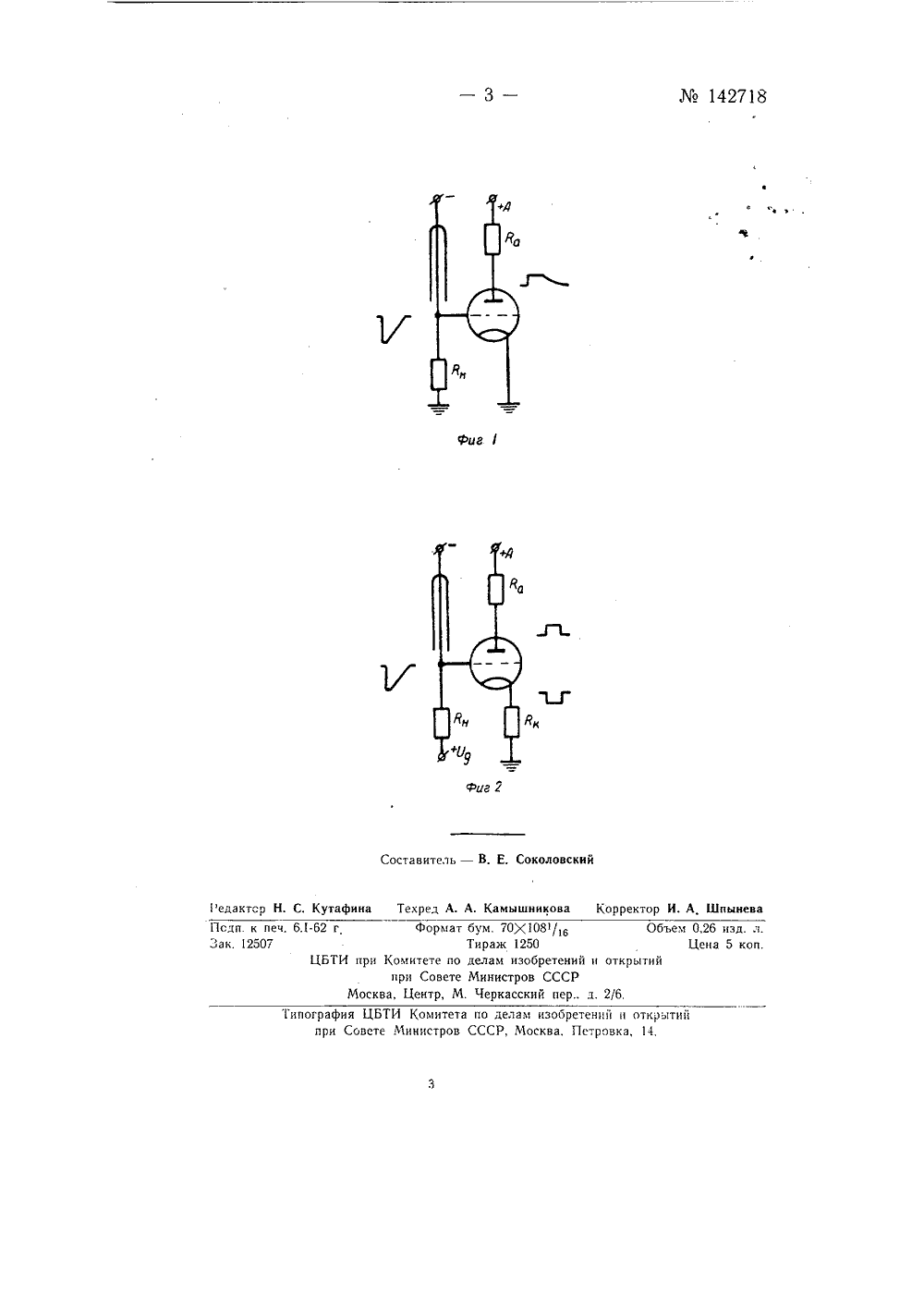

Юо 142718 Класс 211, 181 о СССР САниЕ иЗОБРетениЯАВТОРСКОМУ СВИДЕТЕЛЬСТВУ даисная арг 1 ипа М 9 Я, Я. Горский ХЕМА ФОРМИРОВАНИЯ ИМПУЛ ГЕЙГЕРА-МЮЛЛЕОВ СЧЕТЧИК т по пелам изобретенийСССР Заявлено 8 сентября 1960 г. за М 678484/26 в Коми и открытий при Совете МинистроМа 22 за 196 г. пбликовано в Бюллетене изобретений При радиометрических измерениях встречается необходимость передать результаты измерений в виде усиленных импульсов от счетчиков Гейгера-Мюллера на значительное расстояние, что например, при радиометрических измерениях в скважинах производится по длинному кабелю. Обычно в этих случаях по одному кабелю передаются импульсы от двух разных групп счетчиков с разделением их по полярности. Наиболее удобной формой импульсов для передачи их по кабелю является прямоугольная форма, обеспечивающая наилучшее соотношение между ослаблением импульсов в кабеле и разрешающим временем. Однако из-за сложности триггерных и мультивибраторных схем для формирования прямоугольных импульсов, они не нашли широкого применения.Кроме того, применяется простая усилительная схема, в которой формирование импульсов происходит только вследствие ограничения. Первичный импульс от счетчика имеет здесь крутой передний и экспоненциальный пологий задний фронт, поэтому при ограничении его усилительным каскадом он приобретает крутой передний фронт, плоскую верхнюю часть и пологий задний фронт. В этом случае полезной является лишь плоская часть, которая составляет обычно не более половины всей длительности импульса. Пологая задняя часть приводит к ухудшению разрешающего времени при равной амплитуде передаваемого импульса.Предложенная схема формирования импульсов счетчика Гейгера- Мюллера или иных позволяет в отличие от известных схем производить формирование на сопротивлении нагрузки электронной лампы прямоугольных импульсов и уменьшить время восстановления анодного потенциала счетчика. С этой целью анод счетчика непосредственно или через сопротивление соединен с управляющей сеткой электронной лампы, а142718ьна катод "счетчАЪподано напряжение его питания, при этом сеточное сопротивление цаипы служит нагрузкой счетчика.На фиг. 1 изображена известная усилительная схема; на фиг. 2 - предлагаемая схема формирования импульсов,Описываемая,.схема содержит так же, как и известные схемы, счетчик ГейгераМюллера или иной и электронную лампу с положительным сеточным смещением. Сопротивление нагрузки счетчика (оно же сопротивление утечки сетки усилительной лампы) присоединено к точке с положительным относительно катода потенциалом (а не к точке с потенциалом катода). В этом случае на анодной или катодной нагрузке усилительной лампы образуются прямоугольные импульсы с длительностью заднего фронта не более 10 - 15% от длительности всего импульса, Длительность образующихся прямоугольных импульсов легко регулируется путем изменения сопротивления нагрузки счетчиков и может быть доведена до очень малой величины, например 20 - 30 мксек.Предмет изобретенияСхема формирования импульсов счетчиков Гейгера-Мюллера или иных, содержащая упомянутый счетчик и электронную лампу с положительным сеточным смещением, о т л и ч а ю щ а я с я тем, что, с целью формирования на сопротивлении нагрузки электронной лампы прямоугольных импульсов и уменьшения времени восстановления анодного потенциала счетчика, анод счетчика непосредственно или через сопротивление соединен с управляющей сеткой электронной лампы, а на катод счетчика подано напряжение его питания, при этом сеточное сопротивление лампы служит нагрузкой счетчика.. 2/6. Типографии ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.Псдп. к печ. 6.1-62 гЛак, 12507ЦБТИ при КопМосква,70 Ю 06,аж 1250изобретенстров СССасский пер Формат бум. Тира те по делам
СмотретьЗаявка
678484, 08.09.1960
Горский Я. Я
МПК / Метки
МПК: G01V 5/00, H01J 47/08
Метки: гейгера-мюллера, импульсов, схема, счетчиков, формирования
Опубликовано: 01.01.1961
