Преобразователь монотонно возрастающего напряжения в цифровой код

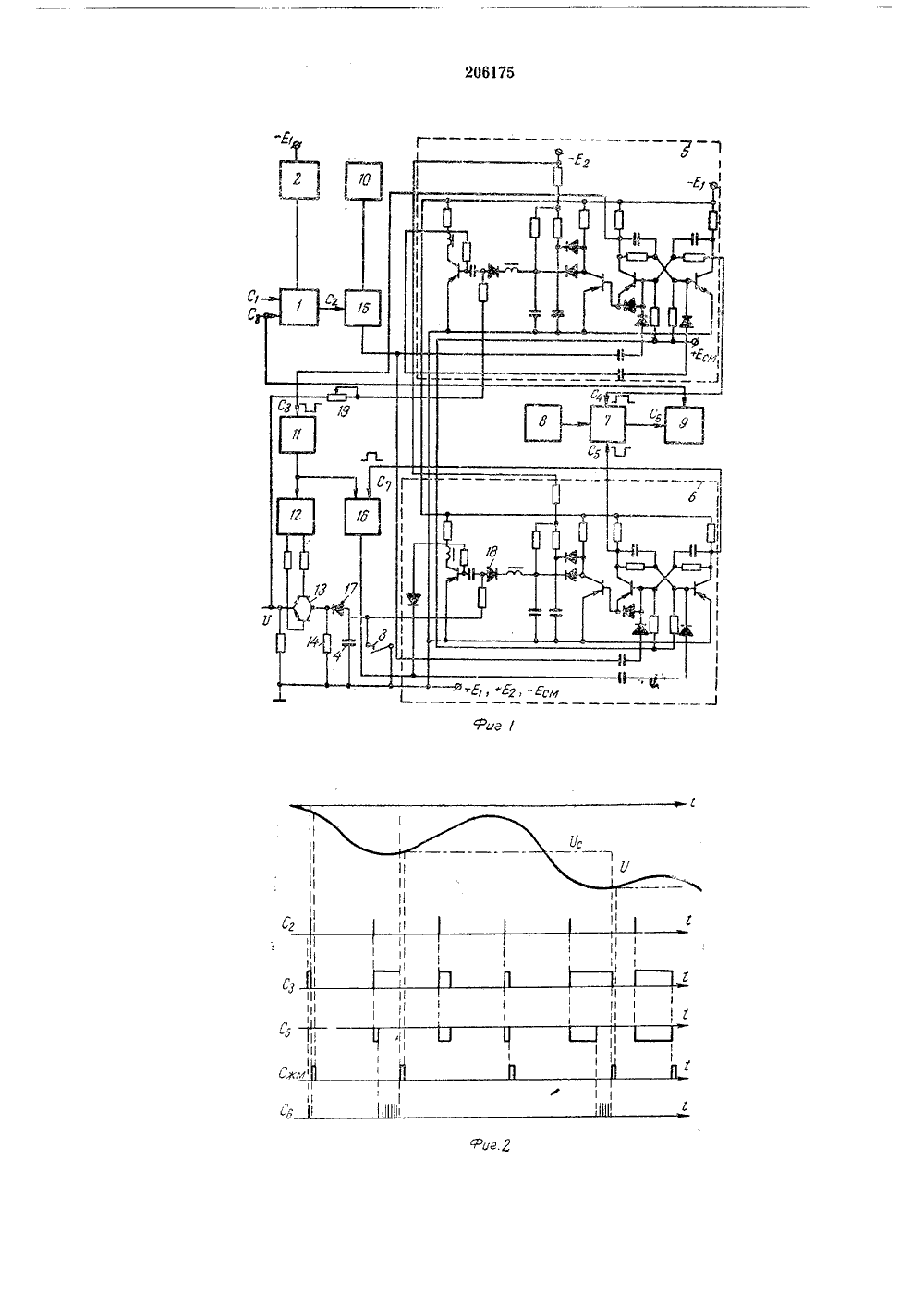

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства1109676/26-2 аявлено 27,Х,196 Кл, 42 пт, 14 явки с присоединениеПриоритетОпубликовано 0 МПК 6 061 Комитет по делам изобретениЯ и открытиЯ при Совете Министров СССР1.1967. Бюллетень 24 Дата опубликования описания 12.11.19 Авторизобретения ежнин аявит ПРЕОБРАЗ НЕЛЬ МОНОТОННО ВОЗРАСТАЮЩЕГОЖЕНИЯ В ЦИФРОВОЙ КОД Известны преобразователи монотонно возрастающего напряжения в цифровой код, содержащие преобразователь текущего и преобразователь предыдущего значений преобразуемого напряжения во временной интервал, генератор счетных импульсов, соединенный чсрез первую схему И со счетчиком импульсов, триггер с реле, подключенный к одному входу второй схемы И, другой вход которой подсоединен к выходу генератора запускающих импульсов, запоминающую емкость, соединенную с транзисторным ключом управляющие входы которого связаны со ждущим мультивибратором, и дифференцирующую цепочку.Предлагаемое устройство отличается от известного тем, что оно содержит дополнительную логическую схему И, один вход которой соединен с выходом дифференцирующей цепочки, другой вход - с выходом преобразователя предыдущего значения преобразуемого напряжения во временной интервал, а выход соединен с выходом компаратора преобразователя предыдущего значения преобразуемого напряжения во временной интервал.Это обеспечивает фильтрацию низких частот колебаний преобразуемого напряжения,1-1 а фиг. 1 изображена электрическая принтпиальная схема устройства; на фиг. 2 = временные диаграммы, поясняющие работу устройства.Устройство включает в себя триггер 1, реле 2 с контактами 3, запоминающую емкость 4, прецизионный преобразователь 5 текушего и прецизионный преобразователь б предыдущего значений преобразуемого напряжения во временной интервал, логическую схему И 7 на три входа, генератор 8 счетных импуль- О сов, счетчик 9, генератор 10 запускающих импульсов, дифференцирующую цепочку 11, ждущий мультивибратор 12, управляющий транзисторным ключом 13, имеющим сопротивление 14 нагрузки, логические схемы И 5 15 и 1 б на два входа, диоды 17 и 18 и переменное сопротивление 19.Пусковым импульсом С, перебрасываетсятриггер 1. При этом, во-первых, обмотка реле 2 обесточивается; контакты 3 реле 2, через О которые в исходном состоянии разряжаетсяемкость 4, размыкаются. Во-вторых, через схему И 15 импульсами С генератора 10, следующими с частотой квантования напряжения / по времени, запускаются преобразо ватели 5 и б. В момент запуска ко входу преобразователя 5 приложено текущее значение напряжения К а ко входу преобразователя б - предыдущее значение напряжения l Достигается это тем, что задним фронтом от О рицательного прямоугольного импульса С3снимаемого с преобразователя 5, с частотой квантования напрчжения с/ по времени через дифференцирующую цепочку 11 запускается имеющий незаземленное с источником напряжения У питание ждущий мультивибратор 12, который сравнительно небольшое время находится в квазиустойчивом состоянии (см. фиг. 2). Он открывает ключ 18, собранный иа двух кремниевых транзисторах разной проводимости, и емкость 4 через ключ 18 и диод 17 дозаряжается до текущего значения напряжения К Диод 17 препятствует разряду емкости 4 через сопротивление 14 нагрузки ключа 18. Запоминание на емкости 4 предыдущего значения напряжения на период квантования с достаточно высокой точностью возможно потому, что в течение всего периода квантования сопротивлениями утечки заряда емкости 4 являются лишь обратное сопротивление диодов 17 и 18 (оба диода типа Добладают обратным сопротивлением в несколько сотен мегом) и сопротивление утечки емкости 4. Но и эта небольшая утечка компенсируется переменным сопротивлением 19 путем полу. чения одинаковых временных интервалов, снп маемых с преобразователей 5 и 6 при фиксированном значении напряжения К Длительность положительного импульса С, (см. фиг. 2), снимаемого с преобразователя 5, пропорциональна текущему значению напряжения К а длительность отрицательного импульса С;, снимаемого с преобразователя 6, пропорциональна предыдущему значению напряжения. Поэтому в течение времени, равного разности импульсов С., и С;, (это время пропорционально производной от напряжения по времени), от генератора 8 через схему И 7 на вход счетчика 9, в котором записывается код, пропорциональный напряжению Ь, поступают импульсы С, в виде пачки, причем количество импульсов в пачке пропорционально производной от напряжения У по времени. 206175 Фильтрация низких частот колебаний напряжения осуществляется благодаря тому, что при уменьшении напряжения У напряжение (/, на емкости 4 (см. фиг. 2) не уменьшается вслед за уменьшением напряжения К а остается неизменным, так как в момент достижения импульсом С-, длительности импульса С, через схему И 16 задним фронтом продифференцированного импульса С пере брасывается триггер преобразователя б. Приэтом срывается прямой ход генератора развертывающегося напряжения преобразователя б, предотвращается сравнение напряжений в компараторе преобразователя б и открыва ние диода 18. Г 1 о окончании цикла преобразования подачей импульса С 8 устройство возвращается в исходное положение.Предмет изобретения20 Преобразователь монотонно возрастающегонапряжения в цифровой код, содержащий преобразователь текущего и преобразователь предыдущего значений преобразуемого напряжения во временной интервал, генератор счет ных импульсов, соединенный через первуюсхему И со счетчиком импульсов, триггер с реле, подключенный к одному входу второй схемы И, другой вход которой подсоединен к выходу генератора запускающих им пульсов, запоминающую емкость, соединенную с транзисторным ключом, управляющие входы которого связаны со ждущим мульти- вибратором, и дифференцирующую цепочку, отличающийся тем, что, с целью фильтрации 35 низких частот колебаний преобразуемого напряжения, он содержит дополнительную логическую схему И, один вход которой соединен с выходом дифференцирующей цепочки, другой вход - с выходом преобразоватс ля предыдущего значения преобразуемого напряжения во временной интервал, а выход соединен с выходом компаратора преобразователя предыдущего значения преооразуемого напряжения во временной интервал, 206175
