Зубчатая муфта

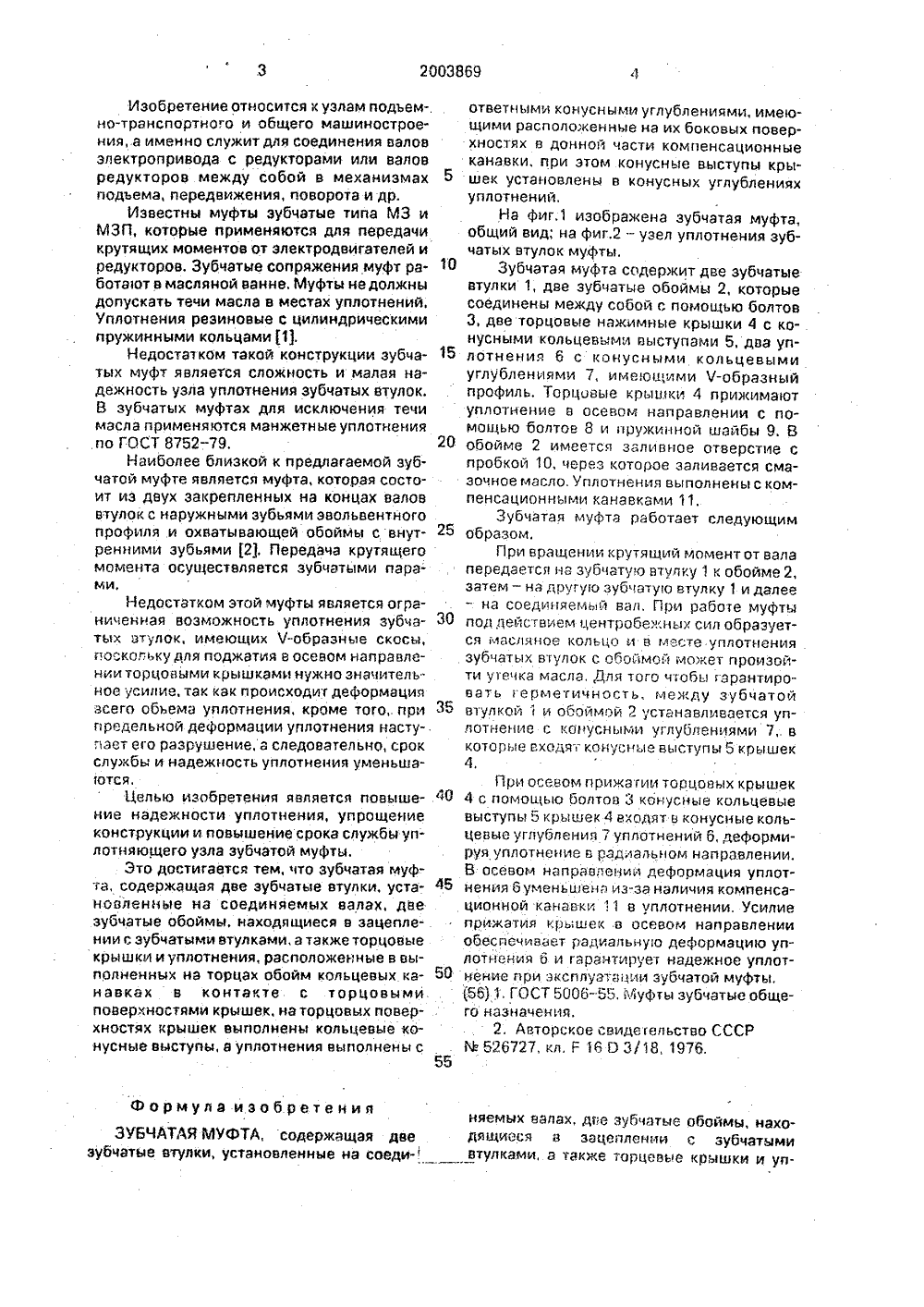

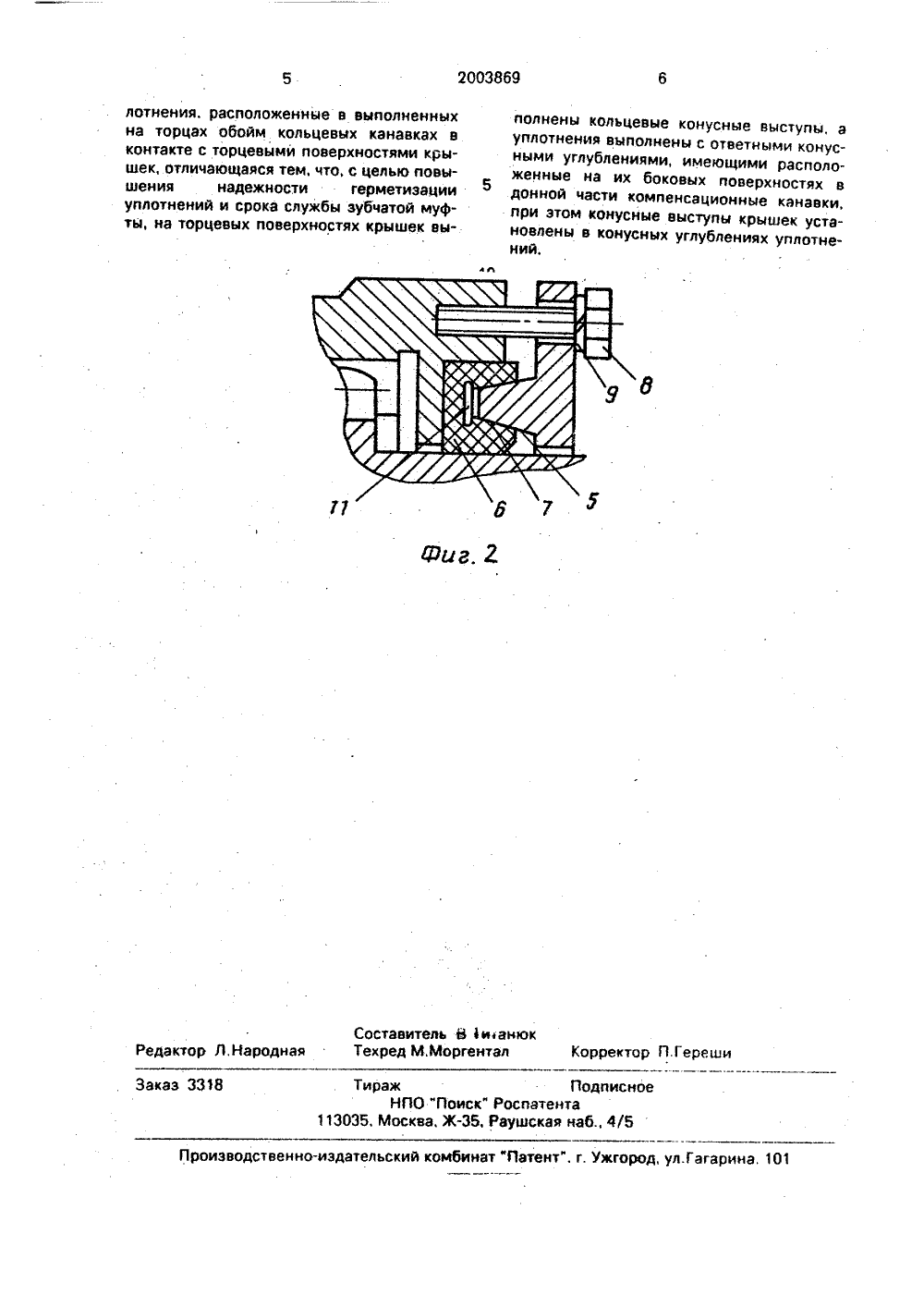

БРЕТЕН Комитет Рессиискеи Федераципе патентам и товарным зна ОПИСАНИЕ И(7 Ц Производственное объединение Сибтяжмаш(72) Чихачев Ю,П, Тиманюк ВП; Комендант МХСодопко АВ(7) Использование: в машиностроении, в частностдпя передачи вращения в узлах лодъемно-тран лортных механизмов. Сущность изобретения: для обеспечения герметичности муфты между зубчатой втулкой 1 и обоймой 2 устанавливается уплотнение с конусными углублениями 7, в которые входят конусные выступы 5 крышек 4. При осевом лрижатии крышек 4 с помощью болтов 3 происходит дефор - мация уплотнений 6 в радиальном налравлении, В осевом направлении деформация уменьшена из-за наличия компенсационной канавки И в уплотнении.2003869 Изобретение относится к узлам подьемно-транспортного и общего машиностроения,.а именно служит для соединения валов злектропривода с редукторами или валов редукторов между собой в механизмах подъема, передвижения, поворота и др,Известны муфты зубчатые типа МЗ и МЗП, которые применяются для передачи крутящих моментов от электродвигателей и редукторов. Зубчатые сопряжения муфт работают в масляной ванне. Муфты не должны допускать течи масла в местах уплотнений, Уплотнения резиновые с цилиндрическими пружинными кольцами ЩНедостатком такой конструкции зубчатых муфт является сложность и малая надежность узла уплотнения зубчатых втулок. В зубчатых муфтах для исключения течи масла применяются манжетн ые уплотнения по ГОСТ 8752-79.Наиболее близкой к предлагаемой зубчатой муфте является муфта, которая состоит иэ двух закрепленных на концах валов втулок с наружными зубьями эвольвентного профиля и охватывающей обоймы с внутренними зубьями 2. Передача крутящего момента осуществляется зубчатыми парами,Недостатком этой муфты является ограниченная возможность уплотнения зубчатых втулок, имеющих Ч"образные скосы, поскольку для поджатия в осевом направлении торцовыми крышками нужно значитель" ное усилие, так как происходит деформация всего обьема уплотнения, кроме того,. при предельной деформации уплотнения наступает его разрушение, а следовательно, срок службы и надежность уплотнения уменьшаются,Целью изобретения является повышение надежности уплотненияупрощение конструкции и повышение срока службы уплотняющего узла зубчатой муфты.Это достигается тем, что зубчатая муфта, содержащая две зубчатые втулки, установленные на соединяемых валах, две зубчатые обоймы, находящиеся в зацеплении с зубчатыми втулками, а также торцовые крышки и уплотнения, расположенные в выполненных на торцах обойм кольцевых канавках в контакте с торцовыми поверхностями крышек, на торцовых поверхностях крышек выполнены кольцевые конусные выступы, в уплотнения выполнены с Ф ормул в и зоб рете н и я ЗУБЧАТАЯ МУФТА, содержащая двеэубчатыв втулки, установленные на соедиответными конусными углублениями, имеющими расположенные на их боковых поверхностях в донной части компенсационныеканавки, при этом конусные выступы кры 5 шек установлены в конусных углубленияхуплотнений,На фиг.1 изображена зубчатая муфта,общий вид; на фиг,2 - узел уплотнения зубчатых втулок муфты,Зубчатая муфта содержит две зубчатыевтулки 1, две зубчатые обоймы 2, которыесоединены между собой с помощью болтов3, две торцовые нажимные крышки 4 с конусными кольцевыми выступами 5, два уп 15 лотнения 6 с конусными кольцевымиуглублениями 7, имеющими Ч-образныйпрофиль. Торцовые крышки 4 прижимаютуплотнение в осевом направлении с помощью болтов 8 и пружинной шайбы 9. В20 обойме 2 имеется заливное отверстие спробкой 10, через которое заливается смазочное масло, Уплотнения выполнены с компенсационными канавками 11,Зубчатая муфта работает следующим25 образом,При вращении крутящий момент от валапередается на зубчатую втулку 1 к обойме 2,затем - нэ другую зуб атую втулку 1 и далее- на соединяемый вал, При работе муфтыЗ 0 под действием центробежных сил образуется масляное кольцо и в месте уплотнениязубчатых втулок с обоймой может произойти утечка масла, Для того чтобы гарантировать герметичность, между зубчатой85 втулкой 1 и обоймой 2 устанавливается уплотнение с конусными углублениями 7,. вкоторые входят конусе ые выступы 5 крышекПри оссвом прижатии торцовых крышек40 4 с помощью болтов 3 конусные кольцевыевыступы 5 крышек 4 входят в конусные кольцевые углубления 7 уплотнений 6, деформируя уплотнение в радиальном направлении.В осевом направлении деформация уплот 45 нения буменьшенэ иэ-за наличия компенсационной канавки ".1 в уплотнении, Усилиеприжатия крышек в осевом направленииобеспечивает рэдиальнуо деформацию уплотнения 6 и гарачтирует надежное уплотнение при эксплуатации зубчатой муфты,56) .), ГОСТ 5006-55, Муфты зубчатые общего назначения,2, Авторское свидетельство СССРМ 526727, кл. Р 16 0 3/18, 1976. няемых валах, Две зубчатые Обоймы, находящиеся в зацеплении с зубчатыми втулками, а также торцевые крышки и уп2003869 ставитель й 1 ианюкхред М.Моргентал Корректор П.Гереш едактор Л,Народная Тираж Подписно НПО "Поиск" Роспатента113035, Москва, Ж-ЗЬ, Раушская наб 4/5 Заказ 3318 издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 роиэводств лотнения. расположенные в выполненных на торцах обойм кольцевых канавках в контакте с торцевыми поверхностями крышек, отличающаяся тем, что, с целью повышения надежности герметизации уплотнений и срока службы зубчатой муфты, на торцевых поверхностях крышек выполнены кольцевые конусные выступы, а уплотнения выполнены с ответными конус- ными углублениями, имеющими расположенные на их боковых поверхностях в донной части компенсационные канавки, при этом крнусные выступы крышек установлены в конусных углублениях уплотнений.
