Быстроразъемное соединение трубопровода

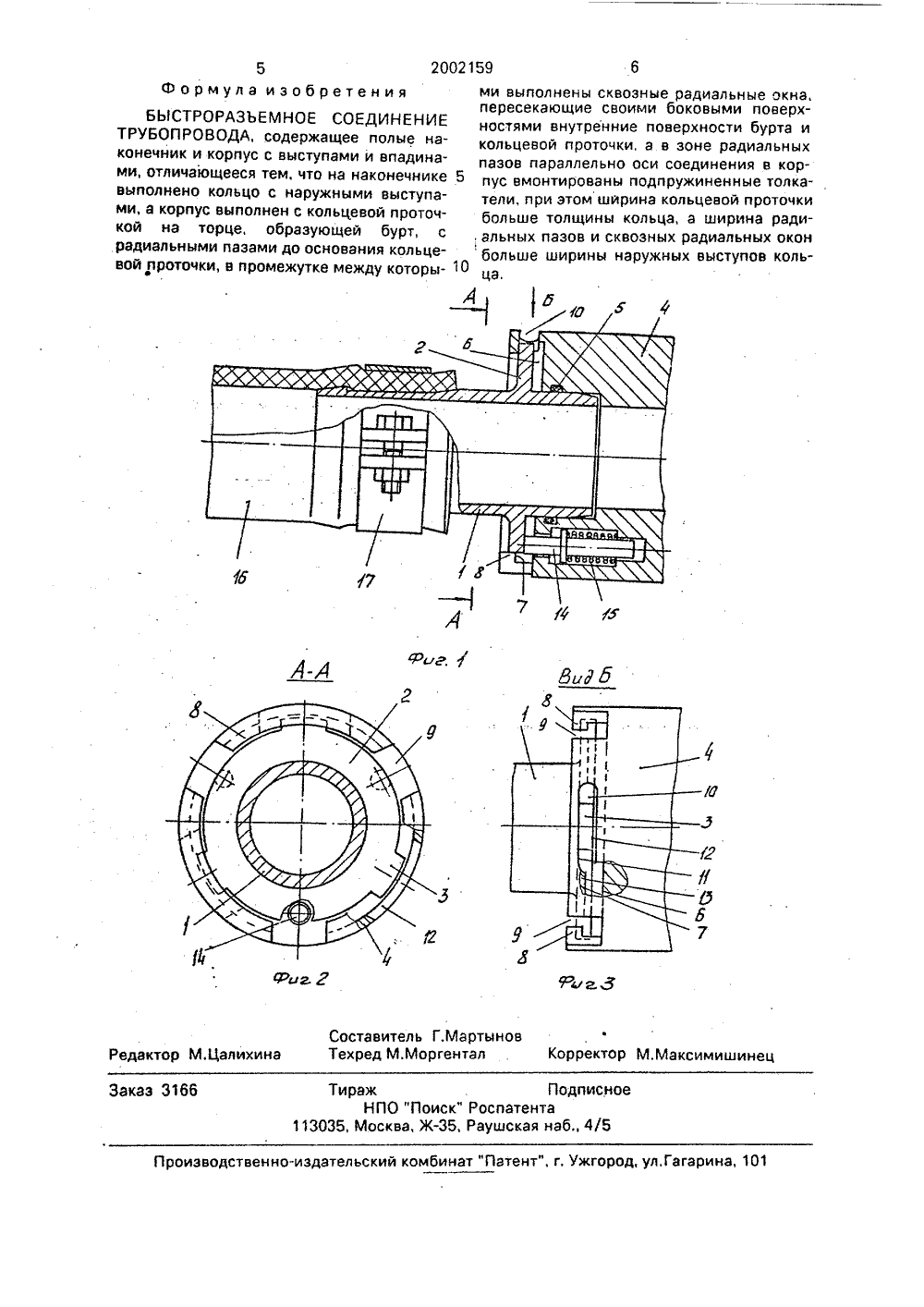

ПИСАНИЕ ИЗОБРЕТЕНИ К ПАТЕНТУ Комитет Российской Федерации по патентам и товарным знакам(71) Научно-производственное обьединение помеханизации, роботизации труда и совершенствованию ремонтного обеспечения на предприятияхчерной металлургии(73) Научно-исследовательский, проектно-конструкторский, технологический институт механизациитруда в черной металлургии и ремонтно-механических работ(57) Сущность изобретения: на полом наконечнике выполнено кольцо с наружными выступами. Полый корпус выполнен с кольцевой проточкой на торце, образующей бурт, с радиальными пазами до осно - вания проточки. 8 промежутке между пазами выполнены сквозные радиальные окна, пересекающие боковыми поверхностями внутренние поверхности бурта и проточки. В зоне радиальных пазов параллельно оси соединения в корпус вмонтированы подпружиненные топкатели. Ширина проточки больше толщины кольца Ширина радиальных па - зов и окон больше ширины наружных выступов кольца. 3 ил.Изобретение относится к машиностроению и может быть использовано в пневма. тических и гидравлических системах длябыстрого соединения и разъединения трубопроводов,Наиболее близким техническим решением к изобретению является штыковое соединение, содержащее два полуразьема свыступами и впадинами, в корпусе одногоиз которых установлен подпружиненныйФиксатор, причем оба полураэъема связанымежду собой замковым устройством, на торцовой поверхности Фиксатора выполненыступенчатые вцступы, взаимодействующиес пазами другого полуразьема, а в корпусевыполнен паз для осевого перемещения рукоятки фиксатора,Это соединение имеет сложную конструкцию с большим габаритом по длине, сбольшим количеством деталей, что приводит к снижению надежности соединенияпри высокой трудоемкости изготовления исложности монтажа и демонтажа.Целью изобретения является повышение надежности соединения и упрощениемонтажа и демонтажа.Указанная цель достигается тем, что вбыстрораэъемном соединении, содержащем полые наконечник и корпус с выступами и впадинами, на наконечнике вцполненокольцо с наружными выступами, а корпусвыполнен с кольцевой проточкой на торце,образующей бурт, с радиальными пазами дооснования кольцевой проточки, в промежутке между которыми выполнены сквозныерадиальные окна, пересекающие боковымиповерхностями внутренние поверхностибурта и кольцевой проточки, а в зоне радиальных пазов параллельно оси соединенияв корпус вмонтированы толкатели, подпружиненные относительно корпуса, при ахомширина кольцевой проточки превышаеттолщину кольца, а ширина радиальных пазов и сквозных радиальных окон превышаетширину наружных выступов кольца,В результате поиска не выявлено технических решений с аналогичными признаками и решающих поставленную задачу,следовательно, предлагаемое техническоерешение обладает существенными отличиями.На Фиг.1 изображено быстрораэъемноесоединение трубопровода, разрез; на Фиг.2 -сечение А-А на фиг,1; на Фиг,З - вид пострелке Б на Фиг.1.Быстрораэьемное соединение трубопровода содержит наконечник 1 с кольцом 2,имеющим наружные выступы 3, корпус 4,имеющий внутреннюю проточку под установку головки наконечника и проточку подуплотнительное кольцо 5. На торцовой по.верхности корпуса 4 выполнены внутренняякольцевая проточка с боковыми поверхностями 6 и 7, образующая буртик 8, радиальные пазы 9 на глубину до поверхности б ишириной, превышающей ширину выступов10 3, а также в промежутке между радиальны. ми пазами 9 радиальные окна 10 с боковымиповерхностями 11 и 12. Длина и ширинаокон 10 превышают ширину выступов 3,причем окно 10 вырезает часть толщины15 буртика 8, образуя буртики 13, В корпусе 4смонтированы параллельно оси соединенияи в зоне пазов 9 толкатели 14 с пружинами15, Для пневматических систем гибкий рукав 16 закреплен на наконечнике 1 с по 20 мощью хомута 17. Для гидравлическихсистем наконечник соединяется с гибкимрукавом с помощью специальных заделок иштуцерных соединений,Монтаж соединения осуществляется ру 25 ками оператора,Наконечник вводится в отверстие корпуса 4 и досылается до упора в поверхность6, при этом выступы 3 проходят через пазы9 и толкатели 14 утапливаются в корпус.30 Наконечник поворачивается в любую сторону до появления в окне 10 выступа 3 накольце 2, после чего следует подать наконечник в сторону извлечения иэ корпуса.При этом выступы 3 упираются в поверхно 35 сти 11 окон 10 и удерживаются в этом положении подпружиненными толкателями 14,Повороту наконечника относительно корпуса препятствуют буртики 13 (выстуры). Приподаче в трубопровод рабочей среды под40 давлением появляется дополнительное усилие, выталкивающее наконечник иэ корпуса, и соответственно увеличивается усилиеприжатия его к боковым поверхностям 11,Демонтаж соединения осуществляется в об 45 ратном порядке после сброса давления втрубопроводе.Испытания предлагаемого быстроразьемного соединения на машине вскрытиялетки Ферросплавной печи показали его вц 50 сокую надежность, простоту конструкции,монтажа и демонтажа соединения, при этомосуществляется визуальный контроль прижатия выступов наконечника к боковым повеохностям окон в корпусе,5556) Авторское свидетельство СССРМ 611069, кл. Р 16 К 37/248, 1975,.Цалихи Реда Заказ 316 Тираж Подпис НПО "Поиск" Роспатента 13035, Москва, Ж, Раушская наб., 4/ент", г. Ужгород, ул,Гагарина, 101 Производственно-издательский комбина 5 2002159 6Формула изобретения ми выполнены сквозные радиальные окна,пересекающие своими боковыми поверхБЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ настями внутренние поверхности бурта и ТРУБОПРОВОДА, содержащее полые на- кольцевой проточки, а в зоне радиальных конечник и корпус с выступами и впадина- пазов параллельно оси соединения в корми, отличающееся тем, что на наконечнике 5 пус вмонтированы подпружиненные толка- выполнено кольцо с наружными выступа- тели, при этом ширина кольцевой проточки ми, а корпус выполнен с кольцевой проточ- больше толщины кольца, а ширина Радикой на торце, образующей бурт, с, альных пазов и сквозных радиальных окон радиальными пазами до основания кольце-больше ширины наружных выступов кольвой проточки, в промежутке между которы- "0 ца
